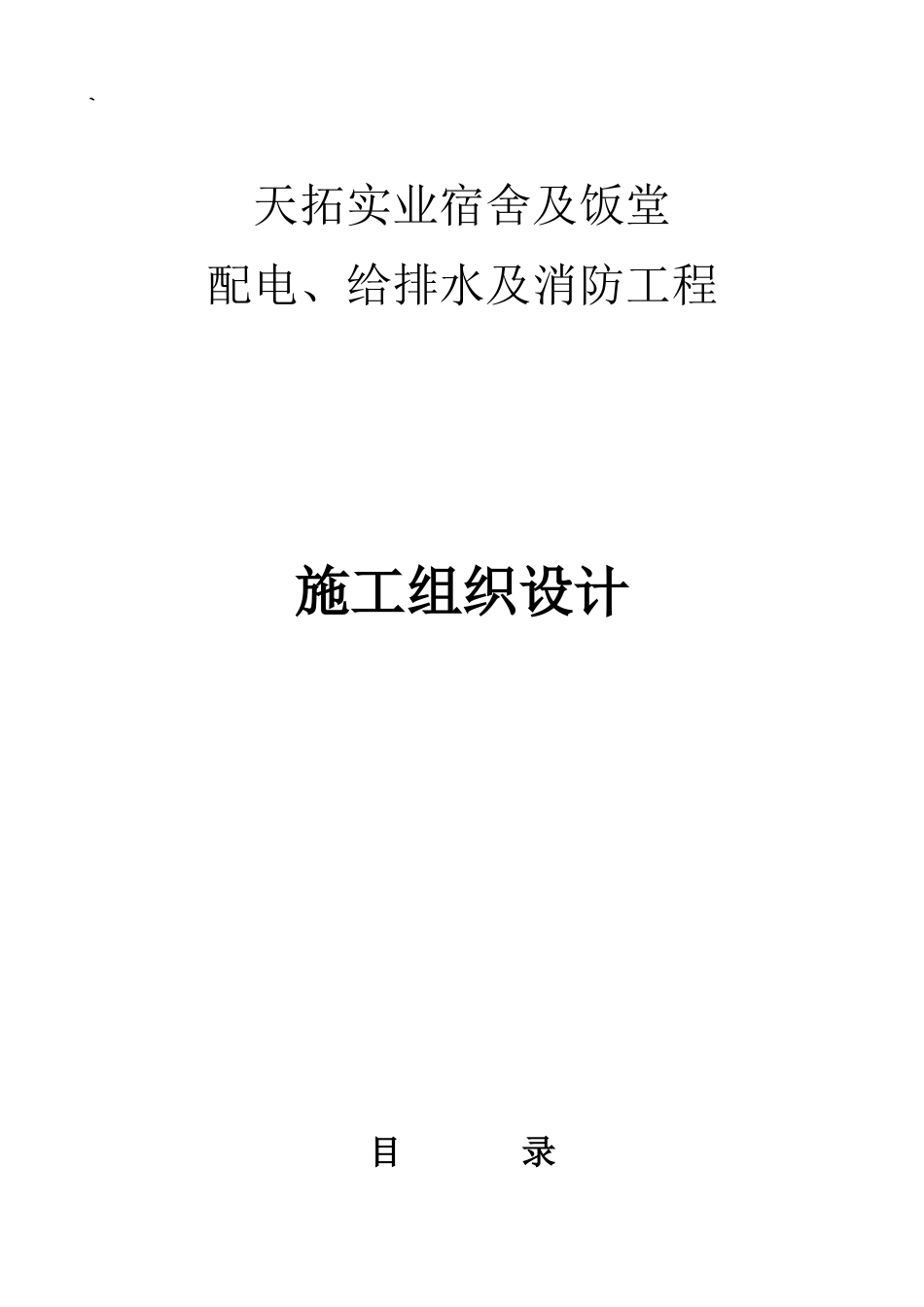

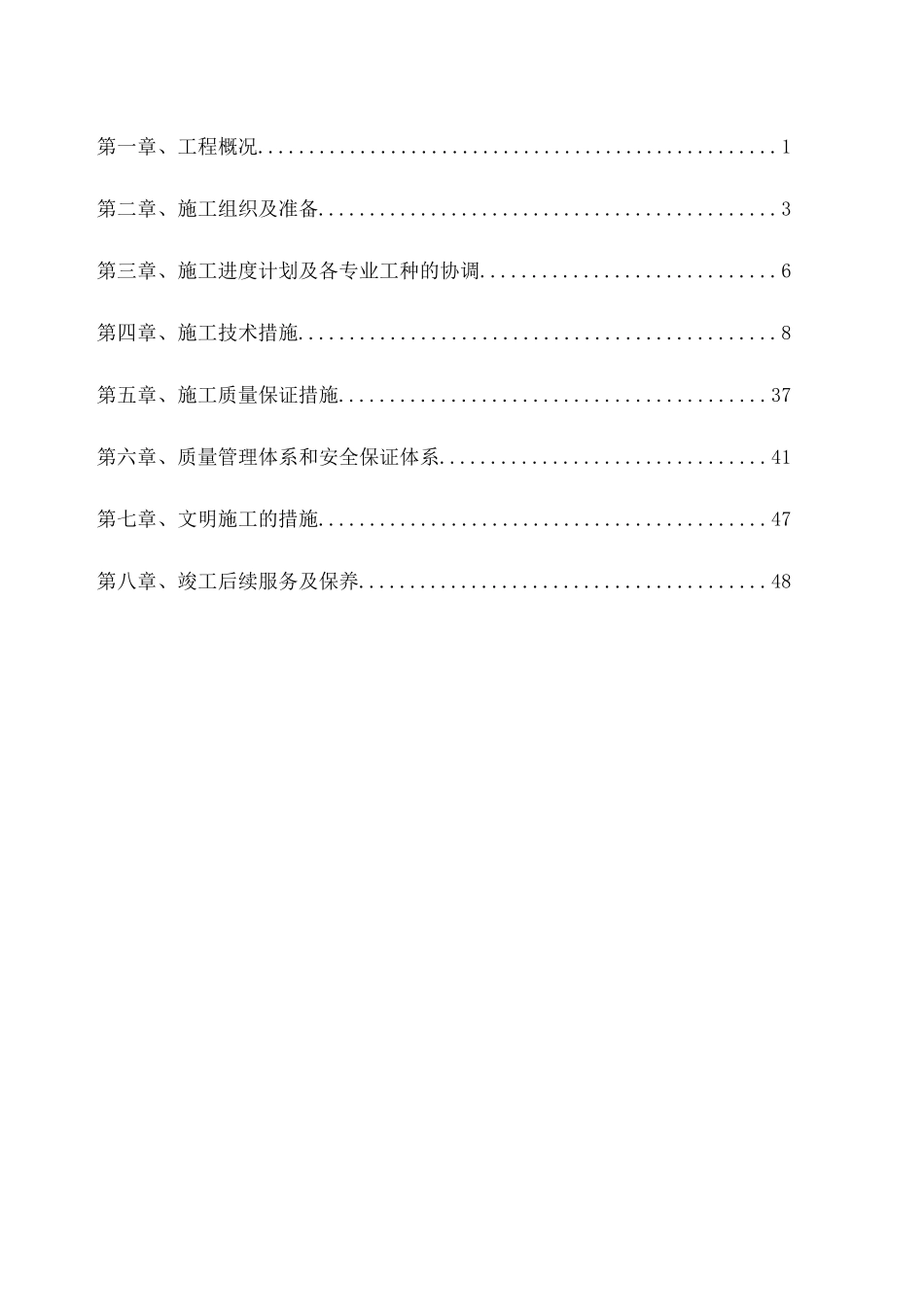

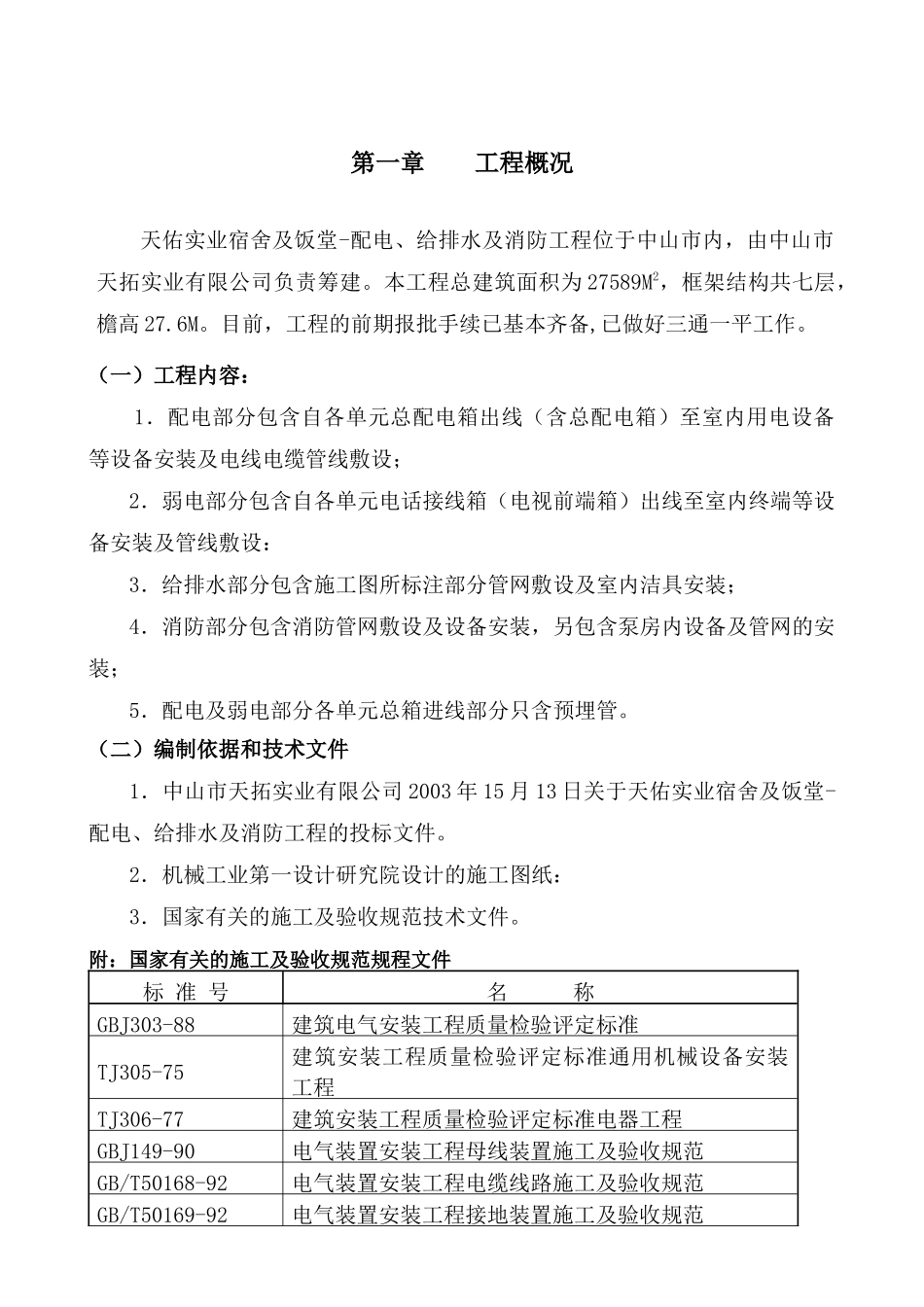

`天拓实业宿舍及饭堂配电、给排水及消防工程施工组织设计目录第一章、工程概况...................................................1第二章、施工组织及准备.............................................3第三章、施工进度计划及各专业工种的协调.............................6第四章、施工技术措施...............................................8第五章、施工质量保证措施..........................................37第六章、质量管理体系和安全保证体系................................41第七章、文明施工的措施............................................47第八章、竣工后续服务及保养........................................48第一章工程概况天佑实业宿舍及饭堂-配电、给排水及消防工程位于中山市内，由中山市天拓实业有限公司负责筹建。本工程总建筑面积为27589M2，框架结构共七层，檐高27.6M。目前，工程的前期报批手续已基本齐备,已做好三通一平工作。（一）工程内容：1．配电部分包含自各单元总配电箱出线（含总配电箱）至室内用电设备等设备安装及电线电缆管线敷设；2．弱电部分包含自各单元电话接线箱（电视前端箱）出线至室内终端等设备安装及管线敷设：3．给排水部分包含施工图所标注部分管网敷设及室内洁具安装；4．消防部分包含消防管网敷设及设备安装，另包含泵房内设备及管网的安装；5．配电及弱电部分各单元总箱进线部分只含预埋管。（二）编制依据和技术文件1．中山市天拓实业有限公司2003年15月13日关于天佑实业宿舍及饭堂-配电、给排水及消防工程的投标文件。2．机械工业第一设计研究院设计的施工图纸：3．国家有关的施工及验收规范技术文件。附：国家有关的施工及验收规范规程文件标准号名称GBJ303-88建筑电气安装工程质量检验评定标准TJ305-75建筑安装工程质量检验评定标准通用机械设备安装工程TJ306-77建筑安装工程质量检验评定标准电器工程GBJ149-90电气装置安装工程母线装置施工及验收规范GB/T50168-92电气装置安装工程电缆线路施工及验收规范GB/T50169-92电气装置安装工程接地装置施工及验收规范GB/T50171-92电气装置安装工程盘、柜及次回路施工及验收规范GB/T50254-96电气装置安装工程低压、电器施工及验收规范GB/T50258-96电气装置安装工程1KV及以下配线施工及验收规范GT/T50259-96电气装置安装工程电气照明装置施工及验收规范GB/T50057-94建筑物防雷设计规范GB/T50236-98现场设备、工业管道焊接工程施工及验收规范GB/T50268-97给排水管道工程施工及验收规范GB/T50235-97工业金属管道工程施工及验收规范CECS41：92建筑给水硬聚氯乙烯管道设计与施工验收规程CJJ/T29-98建筑排水硬聚氯乙烯管道工程技术规程GBJ242-82采暖与卫生工程施工及验收规范GB50045-95高层民用建筑设计防火规范（97年修订版）GBJ16-87建筑设计防火建筑（97年修订版）GB50089-98自动喷水灭火系统设计规范GB50166-92火灾自动报警系统施工及验收规范GB/T50275-98压缩机、水机、泵安装工程施工及验收规范GB/T13927-92通用阀门压力试验通用机械设备安装工程GB4452-84室外消火栓规范GB12238-89法兰和对夹连接蝶阀TJ231<五>-78机械设备安装工程施工及验收规范（三）工程特点1．工期紧：各专业之间交叉作业，工作面重叠，需要各方协作配合，才能保证工程按期完工。2．工程施工现场环境狭窄，各方面条件受限制，根据总工程进度计划，本工程需与土建专业同步施工。3．质量标准高：安装工程的验收必须确保合格工程等级，以保证各项设施使用的可靠性、安全性、美观性，同时要搞好各个单项专业的施工工艺，才能确保土建、安装、装修三者的整体美观和协调。（四）安装工期要求需确总工期不多于140个日历天前完成全部工程。第二章．施工组织及准备第一节施工组织管理架构本项工程项目较多，要求也较高，必须严格按规范、按图纸要求额定时间有计划有组织方案进行，才能确保工程如期完工。我司根据工程的具体情况，参照我司多年来积累的高档次学校、商场、商住楼、办公楼等机电消防安装经验，决定成立该项目的专项项目经理部。在以项目经理部经理为核心的管理下配置精炼而经验丰实、...
