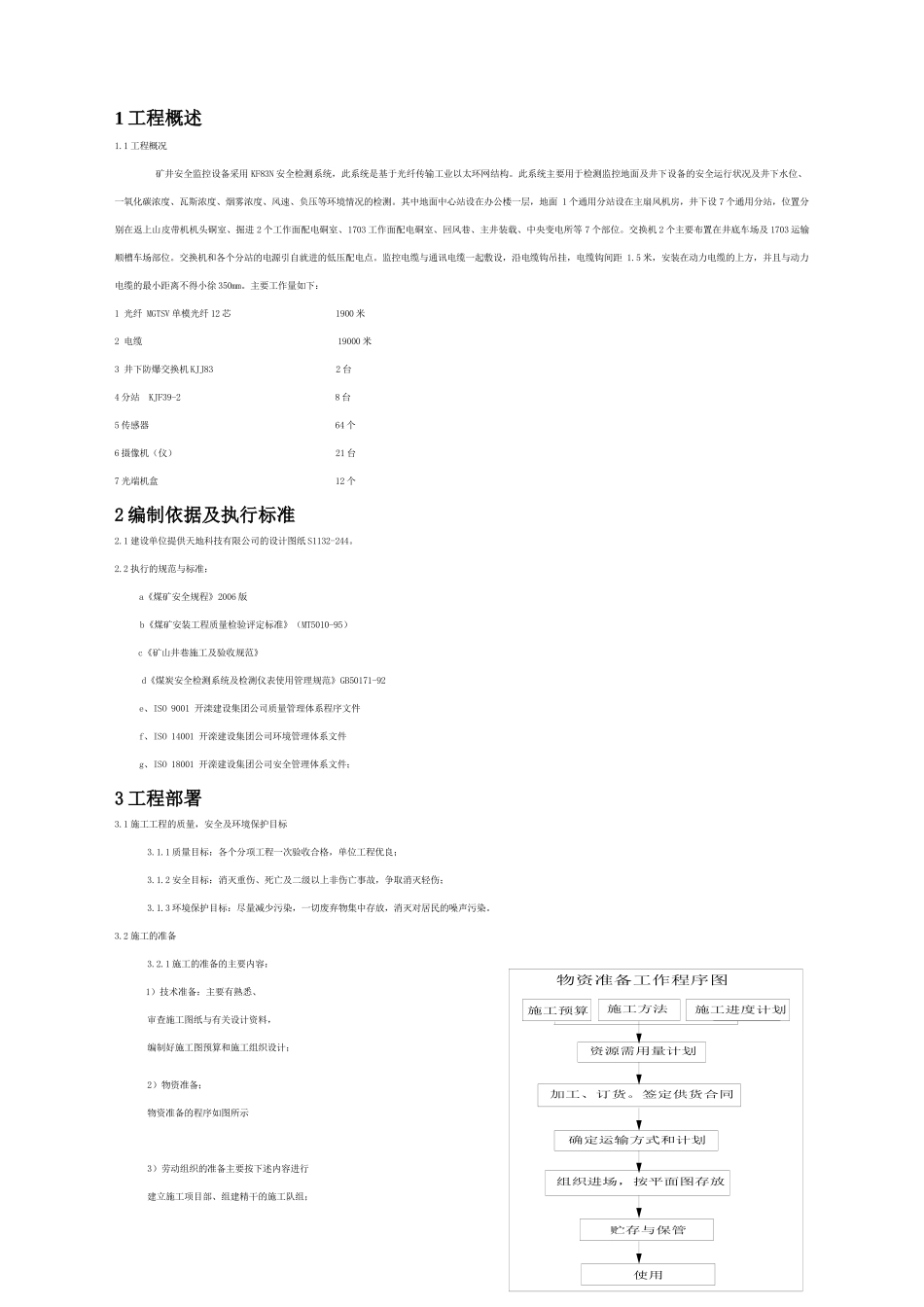

1工程概述1.1工程概况矿井安全监控设备采用KF83N安全检测系统，此系统是基于光纤传输工业以太环网结构。此系统主要用于检测监控地面及井下设备的安全运行状况及井下水位、一氧化碳浓度、瓦斯浓度、烟雾浓度、风速、负压等环境情况的检测。其中地面中心站设在办公楼一层，地面1个通用分站设在主扇风机房，井下设7个通用分站，位置分别在返上山皮带机机头硐室、掘进2个工作面配电硐室、1703工作面配电硐室、回风巷、主井装载、中央变电所等7个部位。交换机2个主要布置在井底车场及1703运输顺槽车场部位。交换机和各个分站的电源引自就进的低压配电点。监控电缆与通讯电缆一起敷设，沿电缆钩吊挂，电缆钩间距1.5米，安装在动力电缆的上方，并且与动力电缆的最小距离不得小徐350mm。主要工作量如下：1光纤MGTSV单模光纤12芯1900米2电缆19000米3井下防爆交换机KJJ832台4分站KJF39-28台5传感器64个6摄像机（仪）21台7光端机盒12个2编制依据及执行标准2.1建设单位提供天地科技有限公司的设计图纸S1132-244。2.2执行的规范与标准：a《煤矿安全规程》2006版b《煤矿安装工程质量检验评定标准》（MT5010-95）c《矿山井巷施工及验收规范》d《煤炭安全检测系统及检测仪表使用管理规范》GB50171-92e、ISO9001开滦建设集团公司质量管理体系程序文件f、ISO14001开滦建设集团公司环境管理体系文件g、ISO18001开滦建设集团公司安全管理体系文件；3工程部署3.1施工工程的质量，安全及环境保护目标3.1.1质量目标：各个分项工程一次验收合格，单位工程优良；3.1.2安全目标：消灭重伤、死亡及二级以上非伤亡事故，争取消灭轻伤；3.1.3环境保护目标：尽量减少污染，一切废弃物集中存放，消灭对居民的噪声污染。3.2施工的准备3.2.1施工的准备的主要内容：1）技术准备：主要有熟悉、审查施工图纸与有关设计资料，编制好施工图预算和施工组织设计；2）物资准备；物资准备的程序如图所示3）劳动组织的准备主要按下述内容进行建立施工项目部、组建精干的施工队组；加工、订货。签定供货合同确定运输方式和计划贮存与保管使用资源需用量计划组织进场，按平面图存放物资准备工作程序图施工预算施工方法施工进度计划合理程序施工项目经理部质量责任特殊工序组织保证体系工程质量形成过程保证体系质量管理系统质量监督检查图纸会审选择标准规范专职质量管理人员技术交底编制施工组织设计班组长生产员工措施会审质量把关贯彻措施工序检查移交建立健全各项规章制度、向施工人员进行技术交底和施工组织设计、安全技术措施的贯彻；项目部组成:管理人员:项目经理:党广护生产经理:邢贵坡王玲燕技术经理:钱敬源经营经理:郭雨涛质量检查员：董春贵安全员：杨连仲施工人员起重工:2人电工:6人焊工：2人普工:5人4）施工现场的准备：施工现场的准备要在建设单位的统一协调下进行，主要有临时设备的安装、运输道路的确定，施工工、机具的准备，材料，半成品的存放，消防、保安及安全设施等，施工的进度计划。5）设备工具计划序号名称规格单位数量1汽车吊车25t台42电焊机台23角向磨光机台24电工压钳套15摇表台16接地摇表台13.2.2施工质量的控制施工项目控制的主要因素有人、材料、机械、方法与环境五个因素，如下图所示。施工质量的控制程序如下图所示附图施工质量的控制程序图3.2.3安全的控制事故的发生是由于人的不安全行为运动轨迹与物的不安全状态运动轨迹的交叉，因此在生产过程中，对生产中人的不安全行为和物的不安全状态的控制，是安全管理控制的重点。4施工方法施工流程：1施工准备（1）根据施工需要配备相应的施工人员，对规范进行学习，做到人人心中有数。（2）材料设备准备按照材料设备计划进行施工材料设备的准备，并对其进行检修和检验。核对施工图纸，设备、材料的规格型号必须与图纸相一致。2施工方法及技术要求一传感器的安装与信息传输装置安装1传感器安装施工项目质量控制因素对所用施工机械设备的质量控制对参与施工人员的质量控制对原材料配构件的质量控制对生产环境劳动环境、管理环境的质量控制对施工方法检验方法的质量控制设备进场后，核对其规格型号与设计图纸是否相一致，根据图纸设计清点数量及出厂合...
