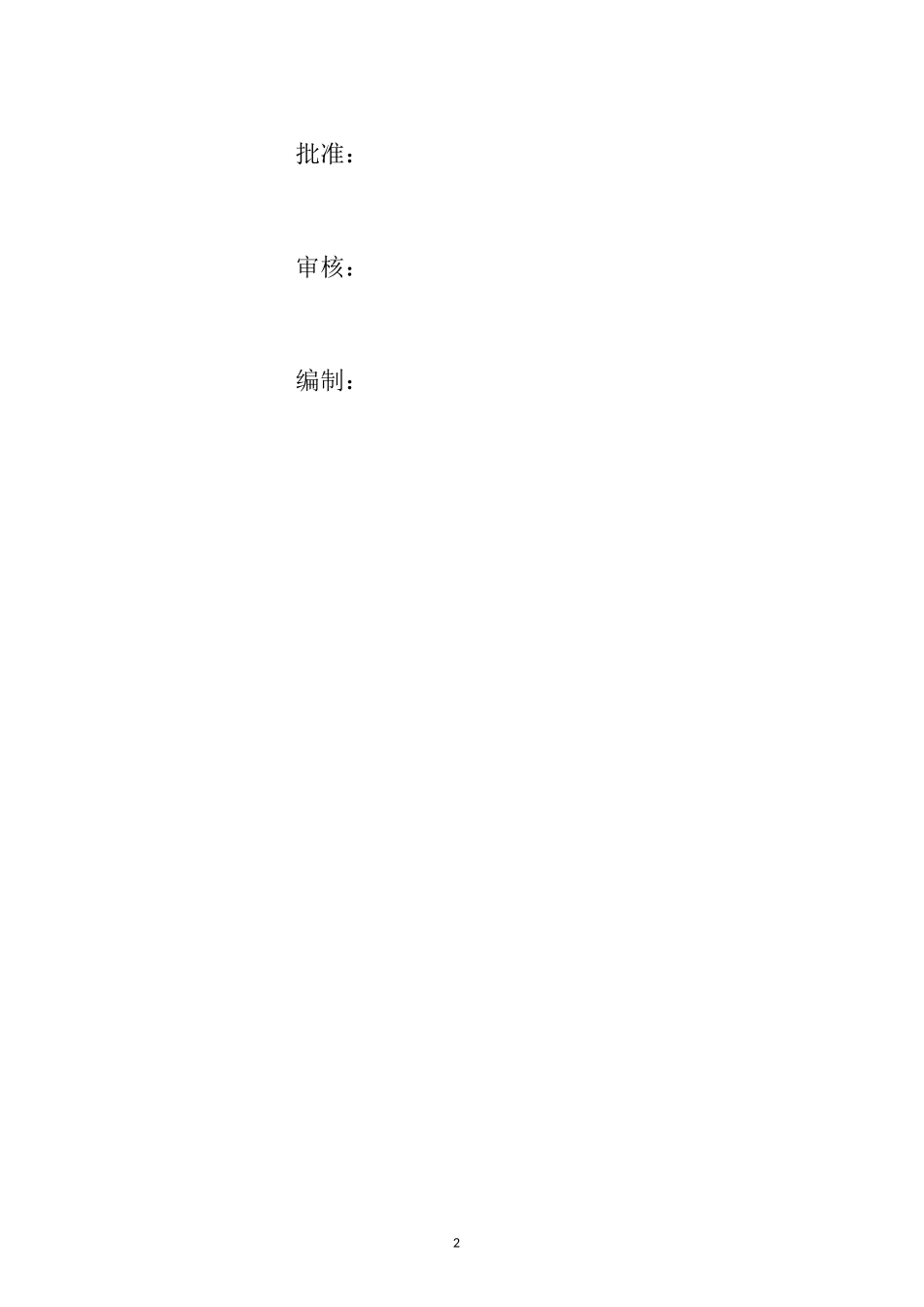

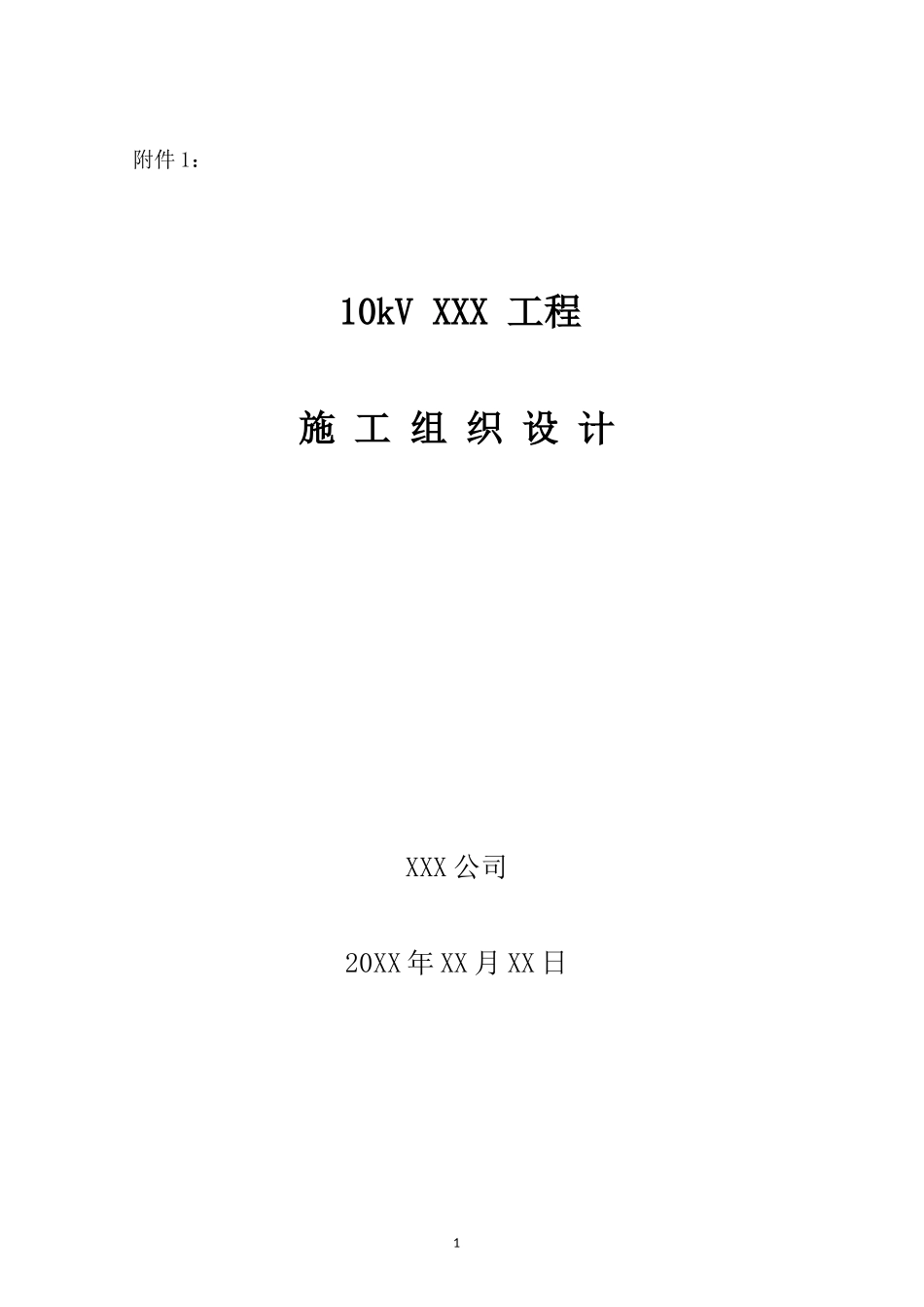

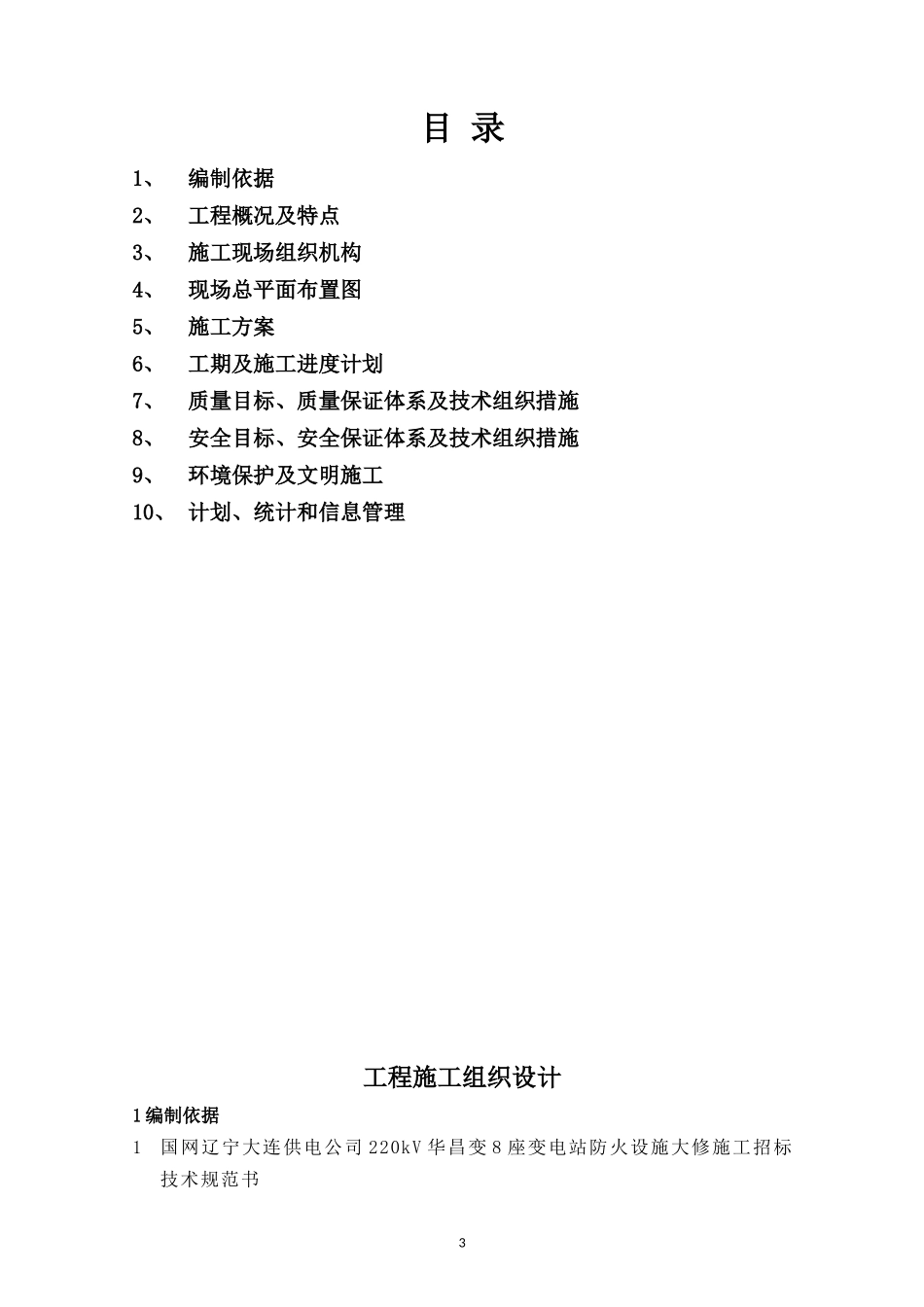

附件1：10kVXXX工程施工组织设计XXX公司20XX年XX月XX日1批准：审核：编制：2目录1、编制依据2、工程概况及特点3、施工现场组织机构4、现场总平面布置图5、施工方案6、工期及施工进度计划7、质量目标、质量保证体系及技术组织措施8、安全目标、安全保证体系及技术组织措施9、环境保护及文明施工10、计划、统计和信息管理工程施工组织设计1编制依据1国网辽宁大连供电公司220kV华昌变8座变电站防火设施大修施工招标技术规范书32《火力发电厂与变电所设计防火规范》GB50229－20063《电力工程电缆设计规范》GB50217-20074《电缆防火措施和施工验收规范》DLGJ154-20005《电力设备典型消防规程》DL5027－936《水利水电工程设计防火规范》SDJ278－907《国家电网公司电力安全工作规程》2工程概况及特点2.1工程简述：1、本工程对220kV大连、振兴路、陆港、华昌、淮河、曹屯、北石洞、东兴8座变电站低压电缆与控制电缆进行隔离及防火包封、加装防火槽盒及喷涂防火涂料,电缆沟按照要求加装防火墙。2、防火涂料喷涂3800公斤。3、防火墙设置175处。4、电缆防火槽盒加装5570延米。2.2工程技术准备1、施工单位作业人员应有防火封堵施工经验，熟悉防火封堵的技术要求。2、施工人员必须通过安全教育。3、施工人员应熟悉电缆施工规范及验收规范。4、熟悉相关的施工图纸及现场施工环境。5、施工人员必须按规范施工。6、所有的防火材料必须有合格证书。3施工方法和工艺要求：1、材料准备统计安装位置、安装方式,确定所需的防火槽盒、有机堵料、无机堵料、耐火隔板、防火涂料的安装数量；材料到货后进行外观检查,有机堵料不氧化、不冒油、软硬度适度；无机堵料不结块、无杂质；防火槽盒平整光洁、厚度均匀。防火材料必须具有合格检测报告，并通过消防主管部门鉴定,并取得消防产品登记备案证书。2、施工工艺(1)防火槽盒的施工：除尘及油污安装防火槽盒有机（无机）防火堵料封堵捆扎固定阻燃槽盒修整及验收。1按照电缆桥架的宽、高及阻燃段设计长度安装防火槽盒。2.电缆防火段除净灰尘及油污后铺设于阻燃槽盒内。43.用有机（无机）堵料填充电缆之间，以对侧不透光达到密实均匀、厚度平滑为原则。4.每两米槽盒为一施工段，两段内塞堵200mm的有机防火堵料，用螺栓上紧固定防火隔板。(2)防火涂料的施工：1.施工前清洁电缆表面的灰尘、油污。涂刷前将涂料搅拌均匀，若太稠时应严格根据涂料品种加相应的稀释剂稀释。2.水平敷设的电缆施工时，宜沿电缆的走向均匀涂刷，垂直敷设的电缆宜自上而下粉刷，掌握“先上后下、先内后外”的原则。3.遇电缆密集或成束敷设时，应逐根粉刷，不地漏涂。（3）防火墙施工1．电缆沟内的隔断采用防火墙。对于阻燃电缆，在电缆沟每隔80~100m处设置一个隔断；对于非阻燃电缆，宜每隔60m设置一个隔断,一般设置在临近电缆沟交叉处。电缆通过电缆沟进入保护室、开关室等建筑物时，采用防火墙进行隔断。2．防火墙安装方式：两侧采用10mm以上厚度的防火隔板封隔、中间采用无机堵料、防火包或耐火砖堆砌,其厚度根据产品的性能而定(一般不小于250mm)。3．防火墙内的电缆周围必须采用不得小于20mm的有机堵料进行包裹。4.防火墙顶部用有机堵料填平整，并加盖防火隔板：底部必须留有两个排水孔洞,排水孔洞处可利用砖块砌筑。5.防火墙必须采用热镀锌角钢做支架进行固定。6.防火墙两侧的电缆周围利用有机堵料进行密实的分隔包裹,其两侧厚度大于防火墙表层的20mm,电缆周围的有机堵料宽度不得小于3Omm,呈几何图形，面层平整。7．沟底、防火隔板的中间缝隙应采用有机堵料做线脚封堵,厚度大于防火墙表层的10mm,宽度不得小于20mm,呈几何图形,面层平整。8.防火墙上部的电缆盖上应涂刷红色的明显标记。9．电缆竖井处的防火封堵一般采用角钢或槽钢托架进行加固,确保每个小孔洞的规格小于400mm×400mm。再用lOmm或2Omm厚的防火板托底封堵,托架和防火板的选用和托架的密度必须确保整体有足够的强度,能作为人行通道。底面的孔隙口及电缆周围必须采用有机堵料进行密实封堵,电缆周围的有机堵料厚度不得小于2Omn然后在防火板上浇铸无机堵料,其厚度按照无机堵料的产品性能而定,一般在150~200mm。无机堵料浇筑后在...
