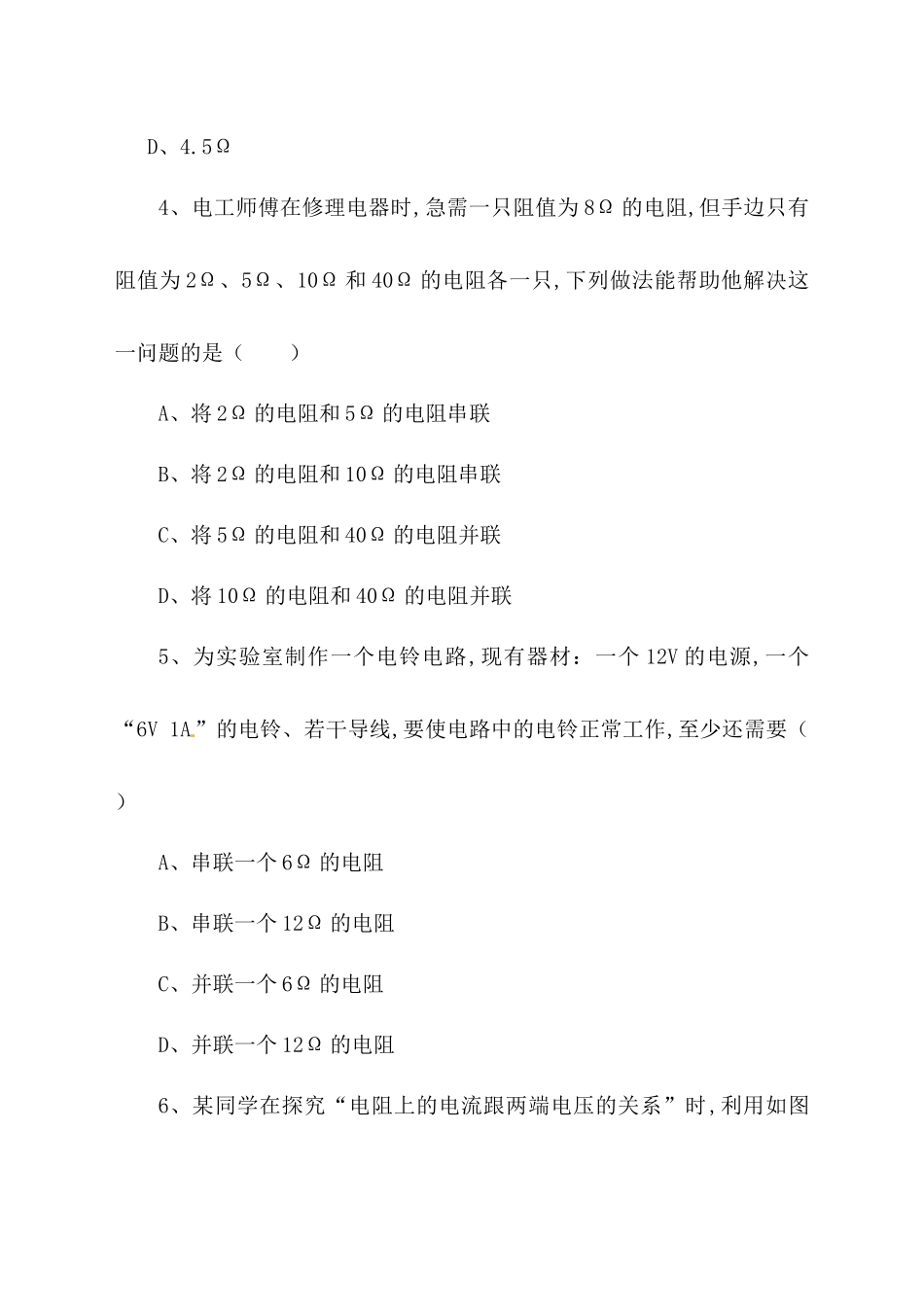

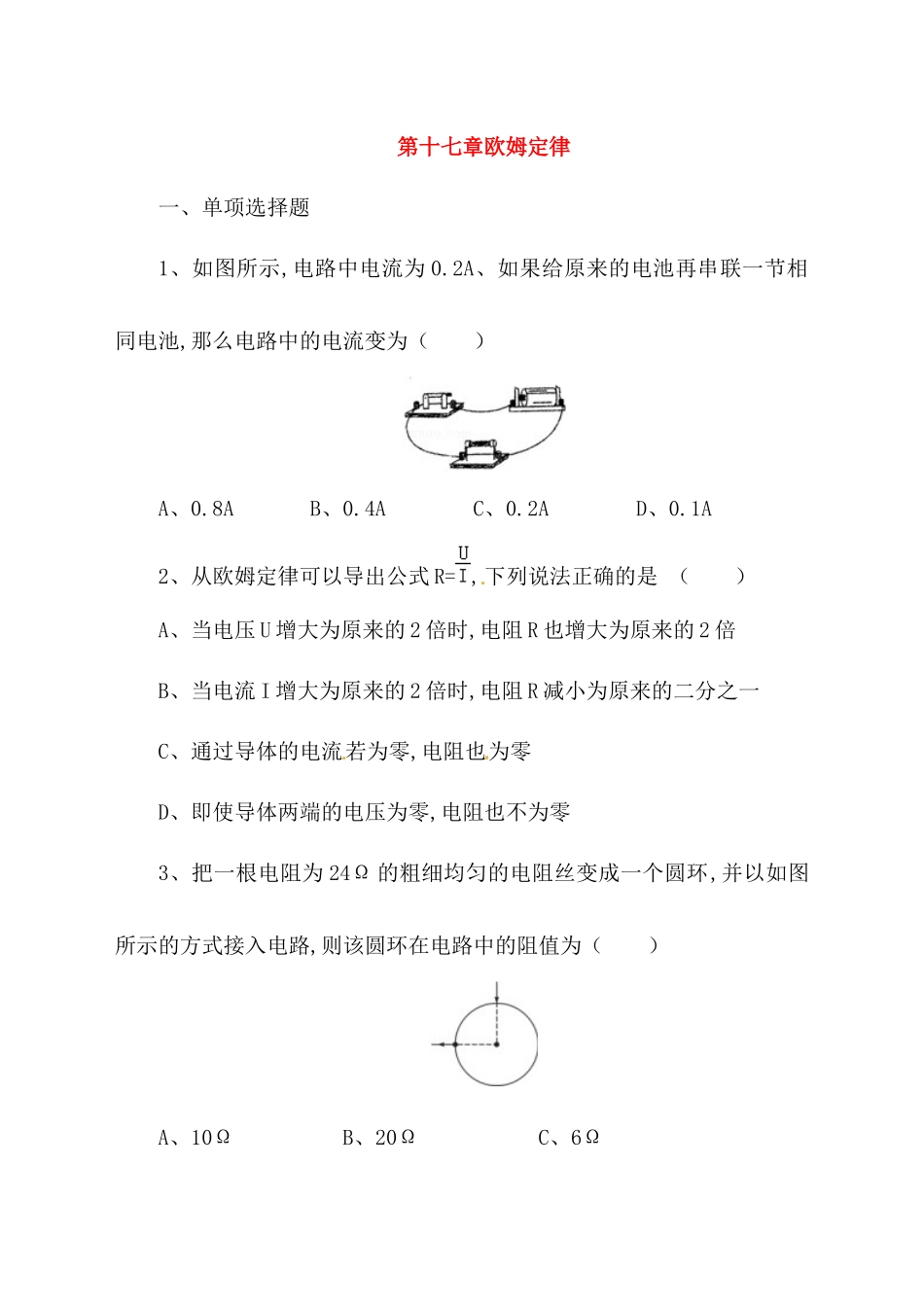

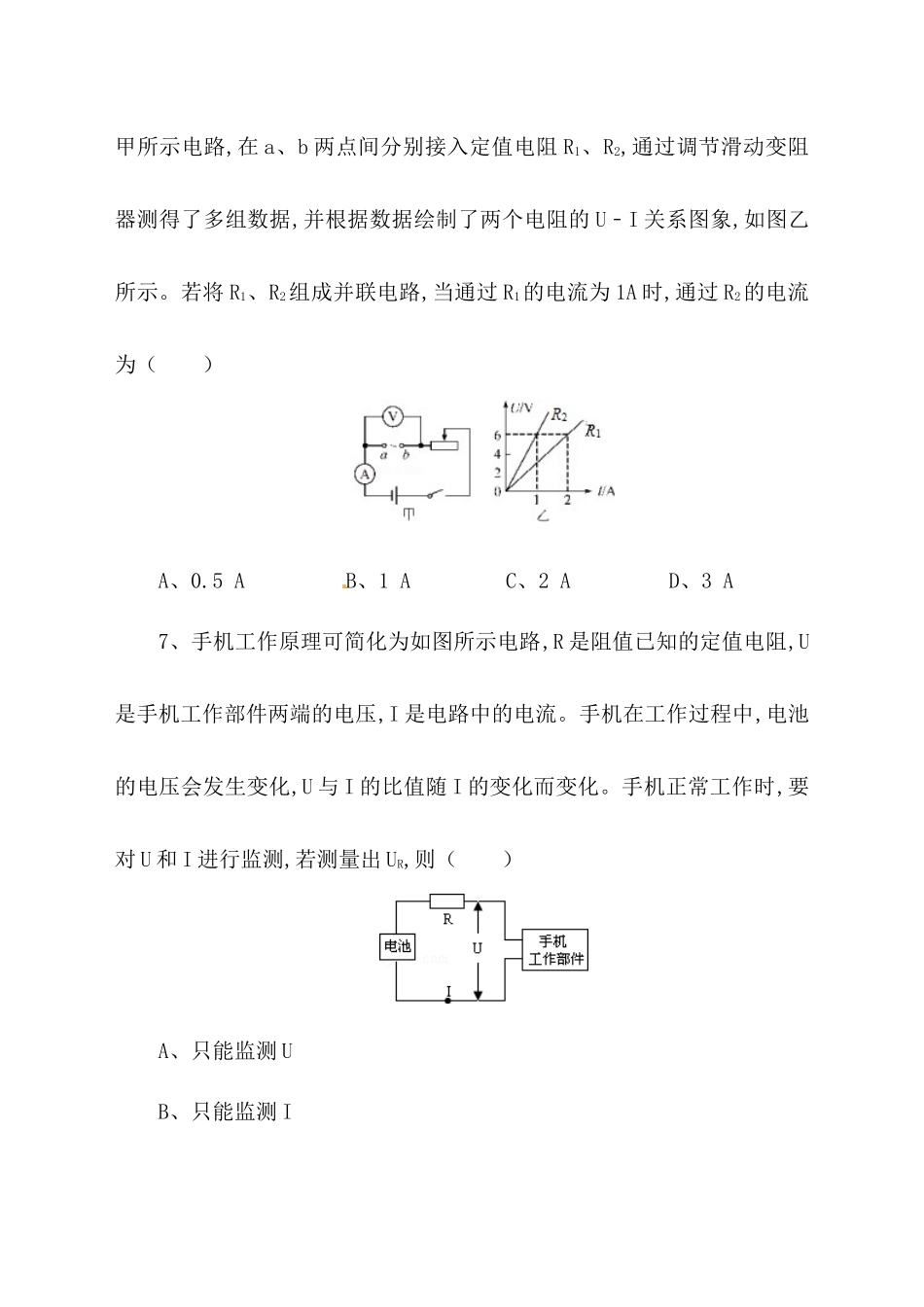

第十七章欧姆定律一、单项选择题1、如图所示,电路中电流为0.2A、如果给原来的电池再串联一节相同电池,那么电路中的电流变为（）A、0.8AB、0.4AC、0.2AD、0.1A2、从欧姆定律可以导出公式R=,下列说法正确的是（）A、当电压U增大为原来的2倍时,电阻R也增大为原来的2倍B、当电流I增大为原来的2倍时,电阻R减小为原来的二分之一C、通过导体的电流若为零,电阻也为零D、即使导体两端的电压为零,电阻也不为零3、把一根电阻为24Ω的粗细均匀的电阻丝变成一个圆环,并以如图所示的方式接入电路,则该圆环在电路中的阻值为（）A、10ΩB、20ΩC、6ΩD、4.5Ω4、电工师傅在修理电器时,急需一只阻值为8Ω的电阻,但手边只有阻值为2Ω、5Ω、10Ω和40Ω的电阻各一只,下列做法能帮助他解决这一问题的是（）A、将2Ω的电阻和5Ω的电阻串联B、将2Ω的电阻和10Ω的电阻串联C、将5Ω的电阻和40Ω的电阻并联D、将10Ω的电阻和40Ω的电阻并联5、为实验室制作一个电铃电路,现有器材：一个12V的电源,一个“6V1A”的电铃、若干导线,要使电路中的电铃正常工作,至少还需要（）A、串联一个6Ω的电阻B、串联一个12Ω的电阻C、并联一个6Ω的电阻D、并联一个12Ω的电阻6、某同学在探究“电阻上的电流跟两端电压的关系”时,利用如图甲所示电路,在a、b两点间分别接入定值电阻R1、R2,通过调节滑动变阻器测得了多组数据,并根据数据绘制了两个电阻的U﹣I关系图象,如图乙所示。若将R1、R2组成并联电路,当通过R1的电流为1A时,通过R2的电流为（）A、0.5AB、1AC、2AD、3A7、手机工作原理可简化为如图所示电路,R是阻值已知的定值电阻,U是手机工作部件两端的电压,I是电路中的电流。手机在工作过程中,电池的电压会发生变化,U与I的比值随I的变化而变化。手机正常工作时,要对U和I进行监测,若测量出UR,则（）A、只能监测UB、只能监测IC、既能监测U,也能监测ID、既不能监测U,也不能监测I8、如图所示的电路中,电压表V1的示数为9伏,电压表V2的示数为3伏,那么R1与R2的阻值之比为（）A、2：1B、1：2C、3：1D、1：39、如图所示的电路,电源电压不变,开关S1保持闭合状态,当开关S2由断开状态到闭合状态时,示数增大的电表是（）A、电流表A1和电压表V1B、电流表A1和电压表V2C、电流表A2和电压表V1D、电流表A2和电压表V210、某同学在没有电流表的情况下,利用电压表和已知阻值的定值电阻R0,测量未知电阻Rx阻值,图中可实现测量Rx阻值的正确电路图是（）A、B、C、D、11、如图所示,电阻R1=40Ω,R2的阻值范围为0～20Ω,电源电压是6V,且保持不变,移动滑动变阻器滑片P的位置,则电压表示数的变化范围是（）A、0～6VB、4～6VC、2～4VD、2～6V二、填空题12、如图所示反映的是电阻串、并联规律的示意图,其中（选填“甲”或“乙”）图能够反映电阻并联规律。图表示的含义是串联电路的总电阻等于各串联的电阻之和。13、如图的电路中,R1：R2=3：5,那么通过R1和R2的电流之比I1：I2=,电压表V1和V2的示数之比U1：U2=。14、如图,是自动测定油箱内油量的原理,R2规格为“20Ω1A”的滑动变阻器,油量表是由量程为0～0.6A的电流表改装而成的,R1的阻值为10Ω,电源电压为3V。（1）当油面上升时,电路中的电阻将,电流将（均选填“增大”或“减小”）；（2）当R2的滑片处于最上端时,电路中的电流是多少安？15、如图所示,已知R1与R2两端所加电压为24V、如果R1=80Ω,开关闭合后,R2中的电流为0.2A,则R2=Ω,干路中电流I=A、再给R1、R2并联一个200Ω的电阻,干路电流会,电路中的总电阻会（以上两空选填“变大”或“变小”）。16、一种电工工具由一个小灯泡L和一个定值电阻R并联而成,通过L、R的电流跟其两端电压的关系如图所示。由图可得定值电阻R的阻值为Ω；当把这个工具接在电压为2V的电路两端,L、R并联的总电阻是Ω。17、如图所示,AB两端电压恒为U,三个电阻R1、R2、R3的阻值均为12Ω,某同学误将一只电流表并联在了电阻R3的两端,结果发现电流表的示数为0.5A,据此可以推知AB两端电压U=V。18、如图所示,电源电压不变,R1=50Ω,R2=25Ω、若甲、乙都是电压表,则当S1、S2都闭合时U甲：U乙=；若甲、乙都是电流表,则当S1闭合、S2断开时,I甲：I乙=。三、实验探究题19、探究“电流与电压的关系...
