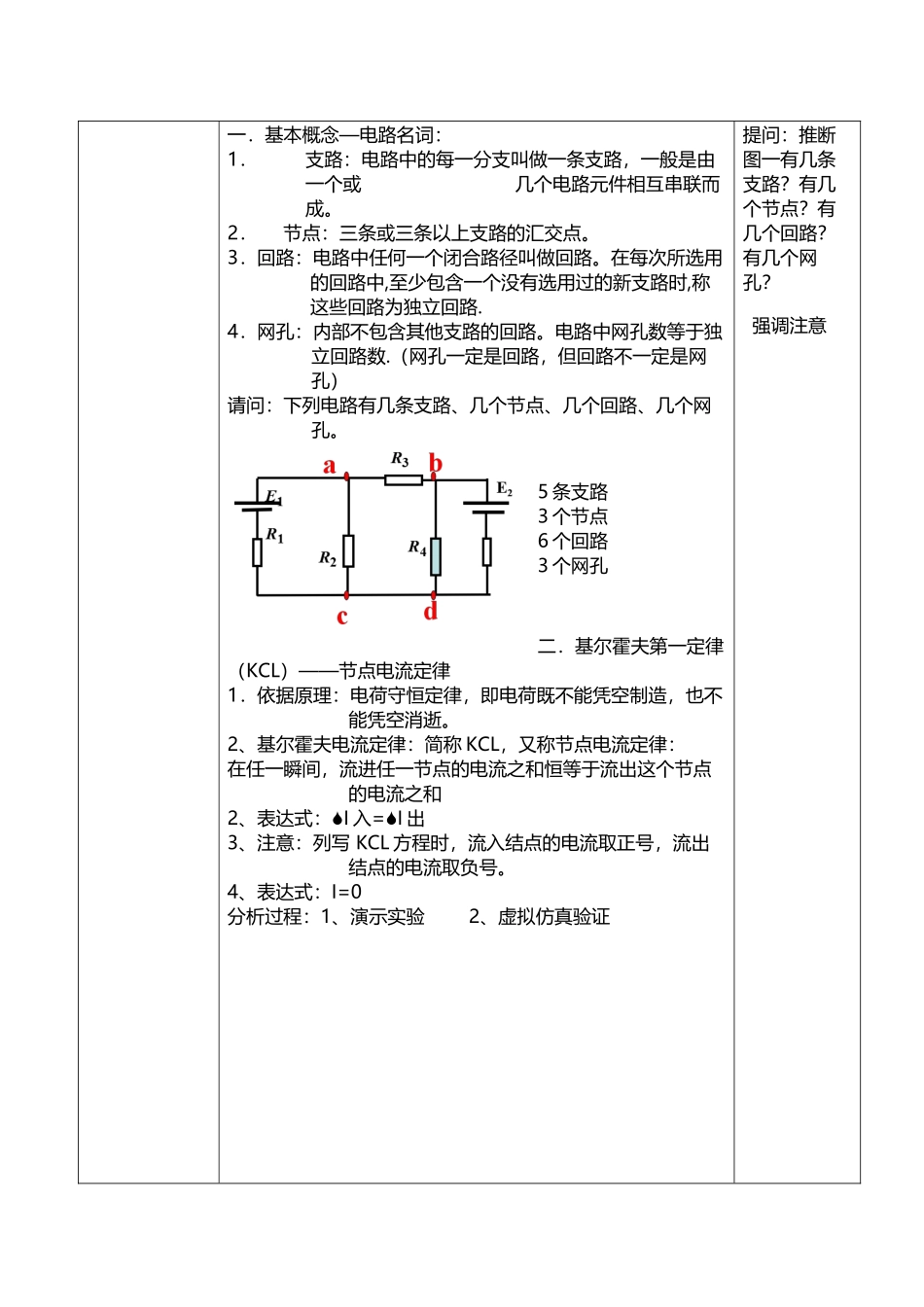

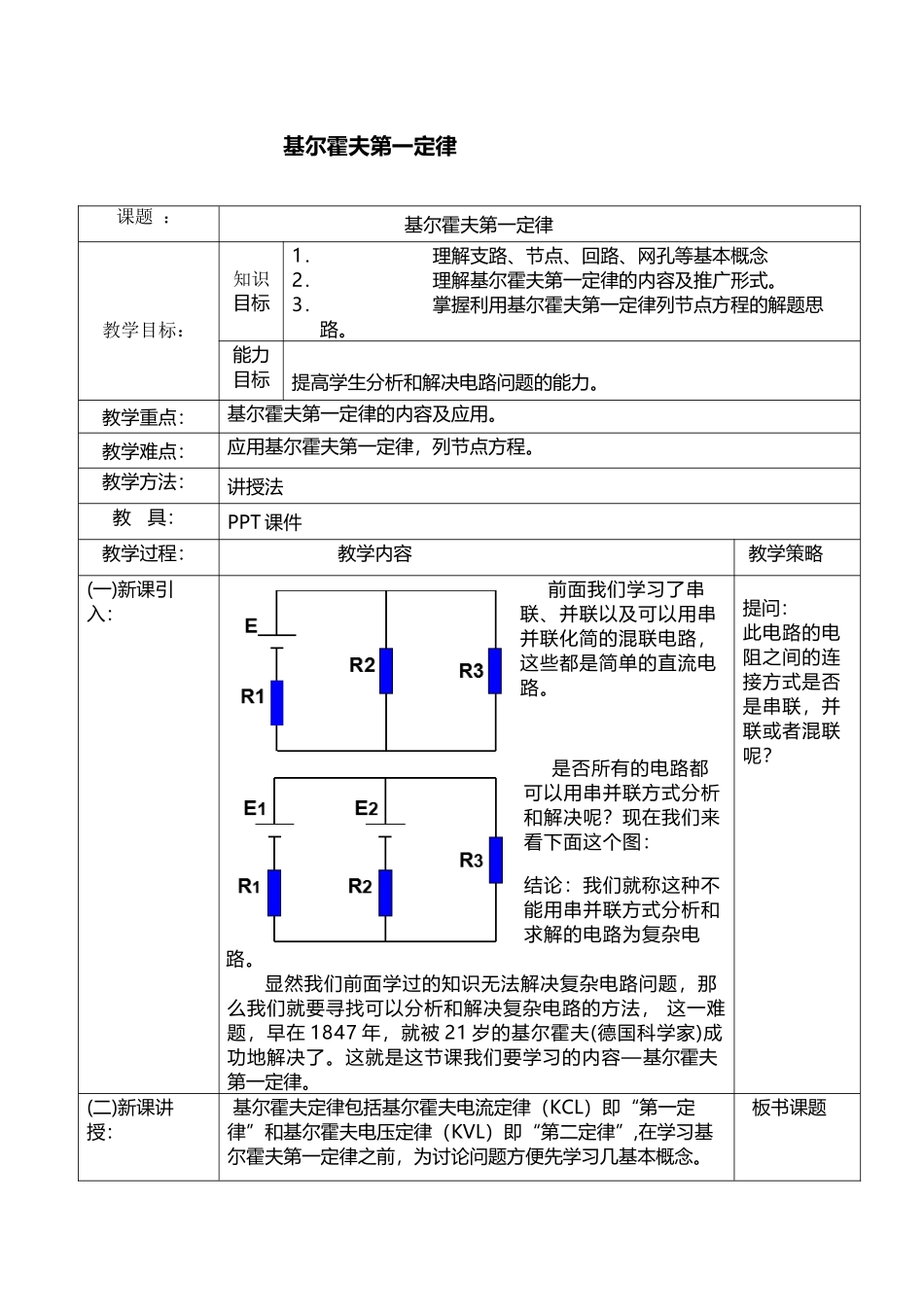

基尔霍夫第一定律教案(6页)Good is good, but better carries it.精益求精，善益求善。 基尔霍夫第一定律 课题 ：基尔霍夫第一定律教学目标：知识目标1．理解支路、节点、回路、网孔等基本概念2．理解基尔霍夫第一定律的内容及推广形式。3．掌握利用基尔霍夫第一定律列节点方程的解题思路。能力目标提高学生分析和解决电路问题的能力。教学重点：基尔霍夫第一定律的内容及应用。教学难点：应用基尔霍夫第一定律，列节点方程。教学方法：讲授法教 具：PPT 课件教学过程： 教学内容 教学策略(一)新课引入：前面我们学习了串联、并联以及可以用串并联化简的混联电路，这些都是简单的直流电路。是否所有的电路都可以用串并联方式分析和解决呢？现在我们来看下面这个图：结论：我们就称这种不能用串并联方式分析和求解的电路为复杂电路。显然我们前面学过的知识无法解决复杂电路问题，那么我们就要寻找可以分析和解决复杂电路的方法， 这一难题，早在 1847 年，就被 21 岁的基尔霍夫(德国科学家)成功地解决了。这就是这节课我们要学习的内容—基尔霍夫第一定律。提问：此电路的电阻之间的连接方式是否是串联，并联或者混联呢？(二)新课讲授： 基尔霍夫定律包括基尔霍夫电流定律（KCL）即“第一定律”和基尔霍夫电压定律（KVL）即“第二定律”,在学习基尔霍夫第一定律之前，为讨论问题方便先学习几基本概念。板书课题 一．基本概念—电路名词：1．支路：电路中的每一分支叫做一条支路，一般是由一个或 几个电路元件相互串联而成。2．节点：三条或三条以上支路的汇交点。3．回路：电路中任何一个闭合路径叫做回路。在每次所选用的回路中,至少包含一个没有选用过的新支路时,称这些回路为独立回路.4．网孔：内部不包含其他支路的回路。电路中网孔数等于独立回路数.（网孔一定是回路，但回路不一定是网孔）请问：下列电路有几条支路、几个节点、几个回路、几个网孔。5 条支路3 个节点6 个回路3 个网孔二．基尔霍夫第一定律（KCL）——节点电流定律1．依据原理：电荷守恒定律，即电荷既不能凭空制造，也不能凭空消逝。2、基尔霍夫电流定律：简称 KCL，又称节点电流定律：在任一瞬间，流进任一节点的电流之和恒等于流出这个节点的电流之和 2、表达式：I 入= I 出3、注意：列写 KCL 方程时，流入结点的电流取正号，流出结点的电流取负号。4、表达式：I=0分析过程：1、演示实验 2、虚拟仿真验证提问：推断图一有几条支路？...
