区间路基施工小结VIP免费

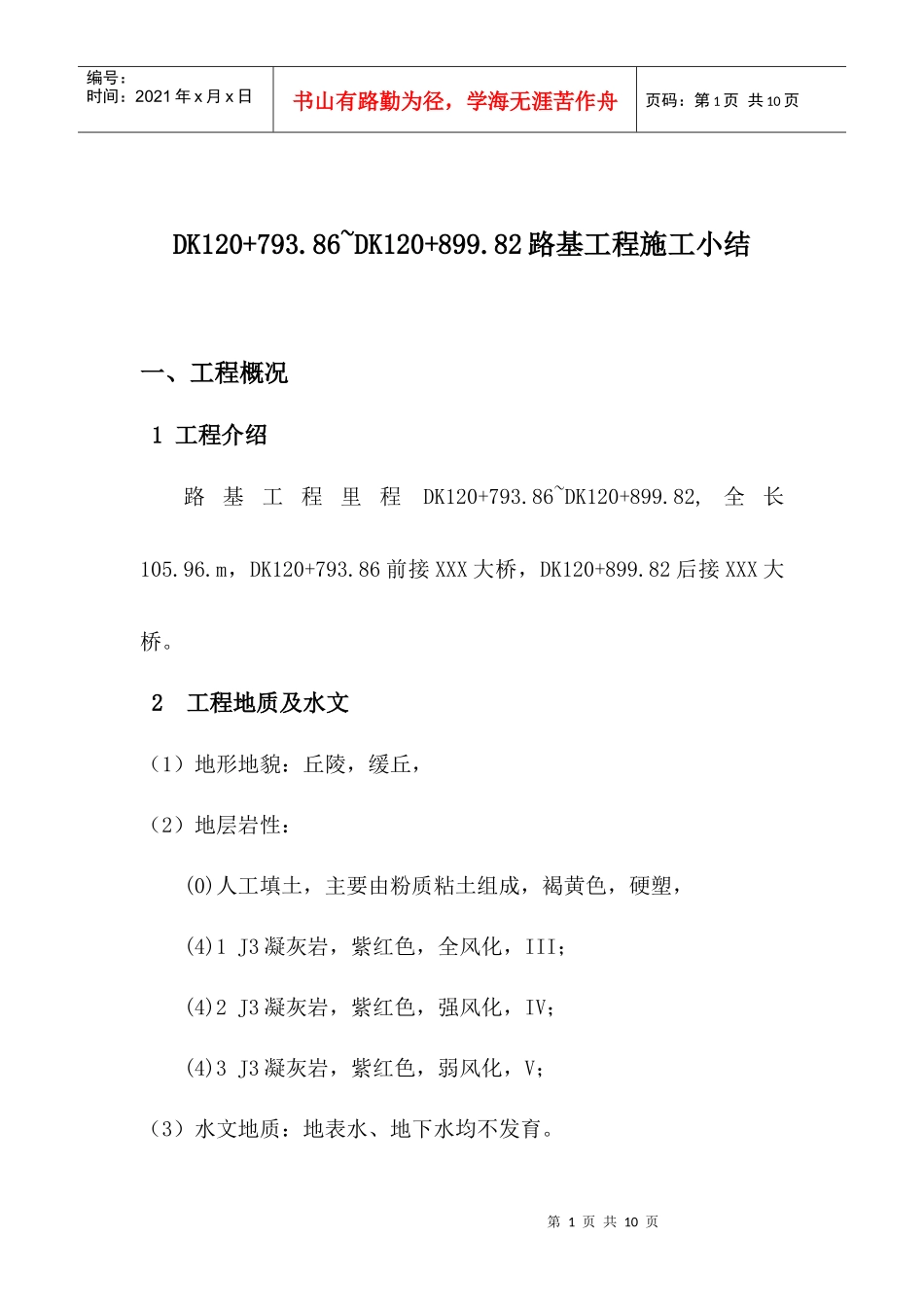

区间路基施工小结_第1页
1/10

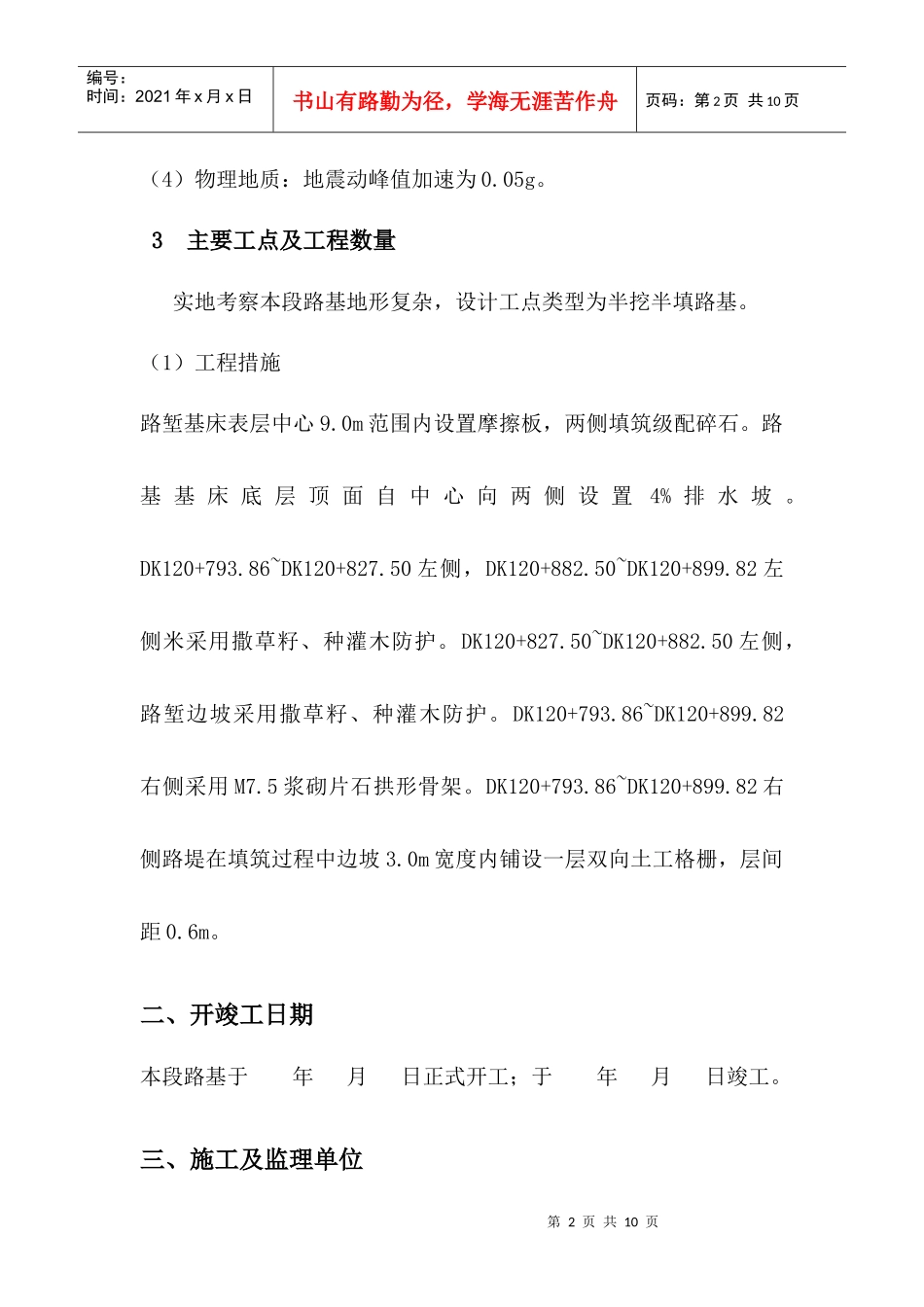

区间路基施工小结_第2页
2/10

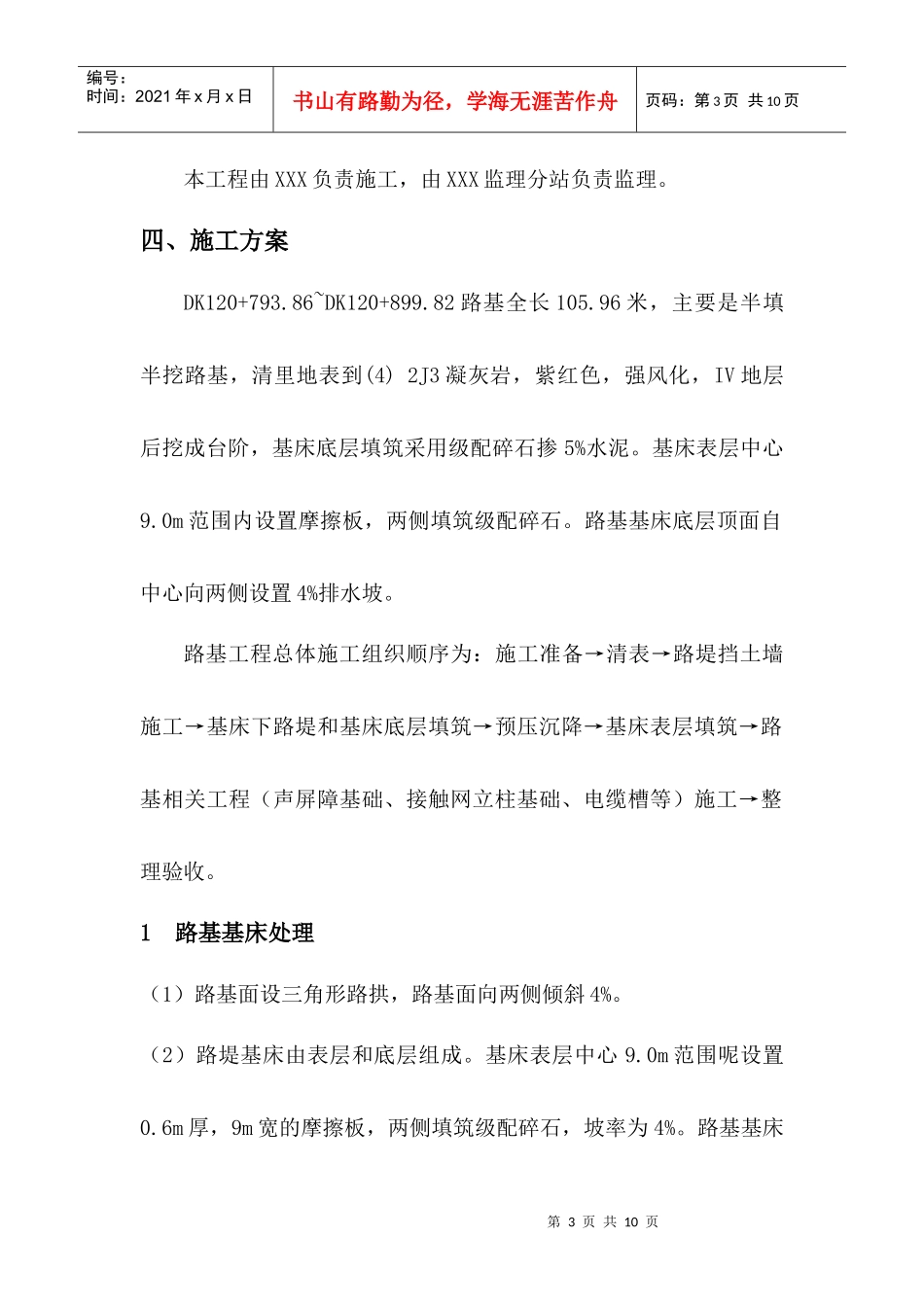

区间路基施工小结_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页DK120+793.86~DK120+899.82路基工程施工小结一、工程概况1工程介绍路基工程里程DK120+793.86~DK120+899.82,全长105.96.m,DK120+793.86前接XXX大桥,DK120+899.82后接XXX大桥。2工程地质及水文(1)地形地貌:丘陵,缓丘,(2)地层岩性:(0)人工填土,主要由粉质粘土组成,褐黄色,硬塑,(4)1J3凝灰岩,紫红色,全风化,III;(4)2J3凝灰岩,紫红色,强风化,IV;(4)3J3凝灰岩,紫红色,弱风化,V;(3)水文地质:地表水、地下水均不发育。第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页(4)物理地质:地震动峰值加速为0.05g。3主要工点及工程数量实地考察本段路基地形复杂,设计工点类型为半挖半填路基。(1)工程措施路堑基床表层中心9.0m范围内设置摩擦板,两侧填筑级配碎石。路基基床底层顶面自中心向两侧设置4%排水坡。DK120+793.86~DK120+827.50左侧,DK120+882.50~DK120+899.82左侧米采用撒草籽、种灌木防护。DK120+827.50~DK120+882.50左侧,路堑边坡采用撒草籽、种灌木防护。DK120+793.86~DK120+899.82右侧采用M7.5浆砌片石拱形骨架。DK120+793.86~DK120+899.82右侧路堤在填筑过程中边坡3.0m宽度内铺设一层双向土工格栅,层间距0.6m。二、开竣工日期本段路基于年月日正式开工;于年月日竣工。三、施工及监理单位第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页本工程由XXX负责施工,由XXX监理分站负责监理。四、施工方案DK120+793.86~DK120+899.82路基全长105.96米,主要是半填半挖路基,清里地表到(4)2J3凝灰岩,紫红色,强风化,IV地层后挖成台阶,基床底层填筑采用级配碎石掺5%水泥。基床表层中心9.0m范围内设置摩擦板,两侧填筑级配碎石。路基基床底层顶面自中心向两侧设置4%排水坡。路基工程总体施工组织顺序为:施工准备→清表→路堤挡土墙施工→基床下路堤和基床底层填筑→预压沉降→基床表层填筑→路基相关工程(声屏障基础、接触网立柱基础、电缆槽等)施工→整理验收。1路基基床处理(1)路基面设三角形路拱,路基面向两侧倾斜4%。(2)路堤基床由表层和底层组成。基床表层中心9.0m范围呢设置0.6m厚,9m宽的摩擦板,两侧填筑级配碎石,坡率为4%。路基基床第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页底层填筑级配碎石掺5%水泥。路基基床底层顶面自中心向两侧设4%排水坡。(3)路基开挖采用凿岩机凿岩,挖机配合,挖至标高后找平,不平地段采用C20素混凝土找平,做硬化面处理。斜坡地段挖成台阶。台阶高度不能大于0.6m,基床底层填筑级配碎石掺5%水泥时,每层层厚不能超过30cm,桥路基过渡段15m内填筑厚度不易超出20cm,在填筑过程中,先做压实实验,确定压实系数,按城际高铁经验,松铺厚度30cm到35cm,压实后层厚为25cm到28cm.级配碎石掺拌水泥,应保持10小时用掉,不能堆放。含水少时,适当洒水,达到最佳含水率后压实。(4)DK120+793.86~DK120+899.82右侧路堤在填筑过程中边坡3.0m宽度范围内铺设一层双向土工格栅,层间距0.6m。2路基排水处理(1)左侧路堑地段设C15钢筋混凝土矩形侧沟,沟壁厚0.2m、底宽0.6m、深0.8m;侧沟外设2.0m宽平台。第5页共10页第4页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共10页(2)线路左侧堑坡坡顶外5.0m设梯形天沟。(3)路基面线间排水采用集水井的排水方案,沿线路纵向方向每隔50m左右设C25钢筋混凝土集水井一处,横向通过直径150mm耐压排水管将集水井中水引出至坡面排水槽。3路基处理施工工艺及施工方法本段以半填半挖路堑地段为主,挖除换填时,按设计要求进行,保证换填底部纵、横向的排水坡度,以避免局部积水、淤水。换填区域采用机械开挖,留有30~50cm厚的人工清理层,换填底要平整、排水通畅。一般填料路堤填筑按“三阶段、四区段、八流程”施工,具体填筑工艺流程详见下图。路堤填筑施工工艺流程图第6页共10页第5页共10页编号:时间...
