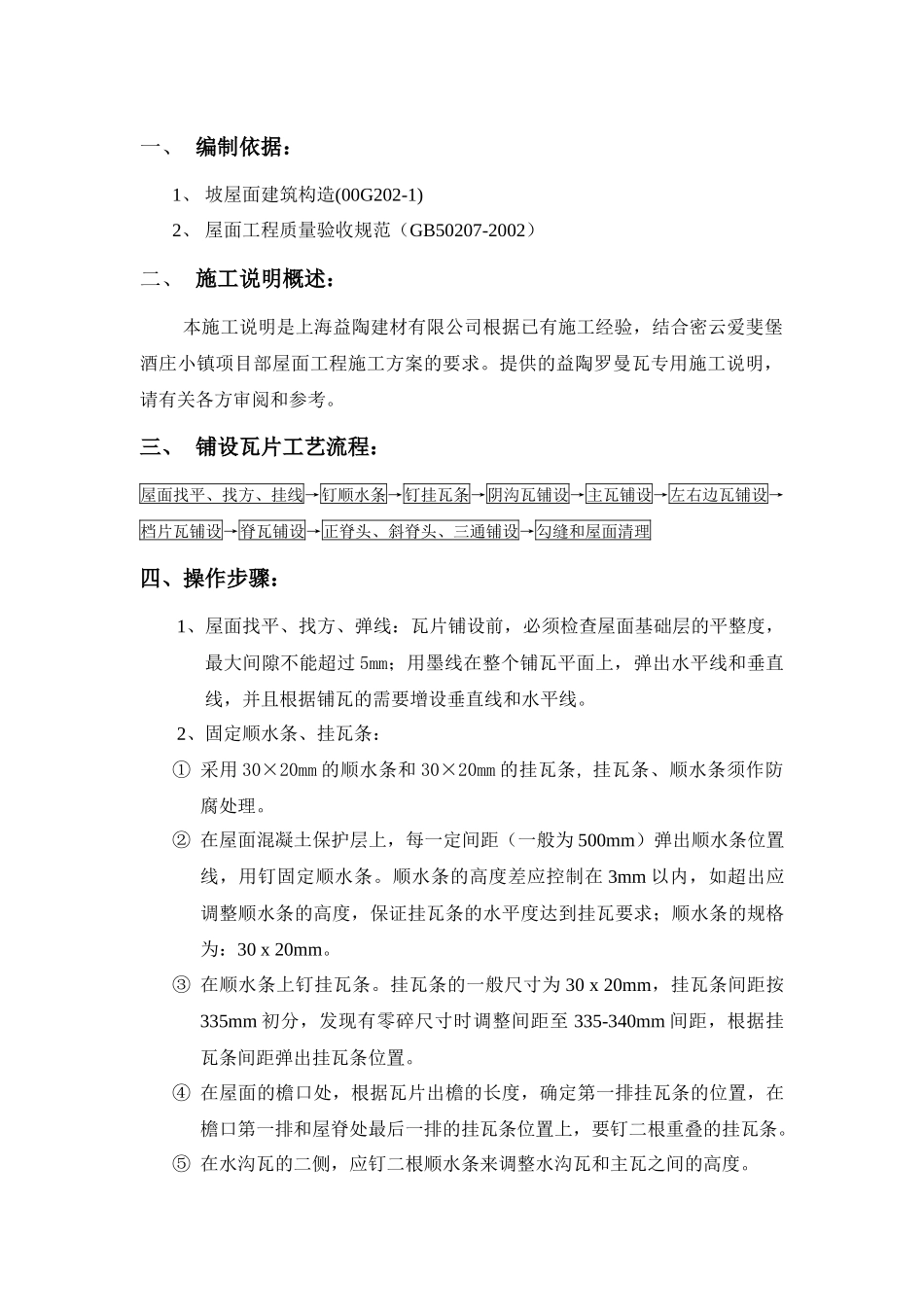

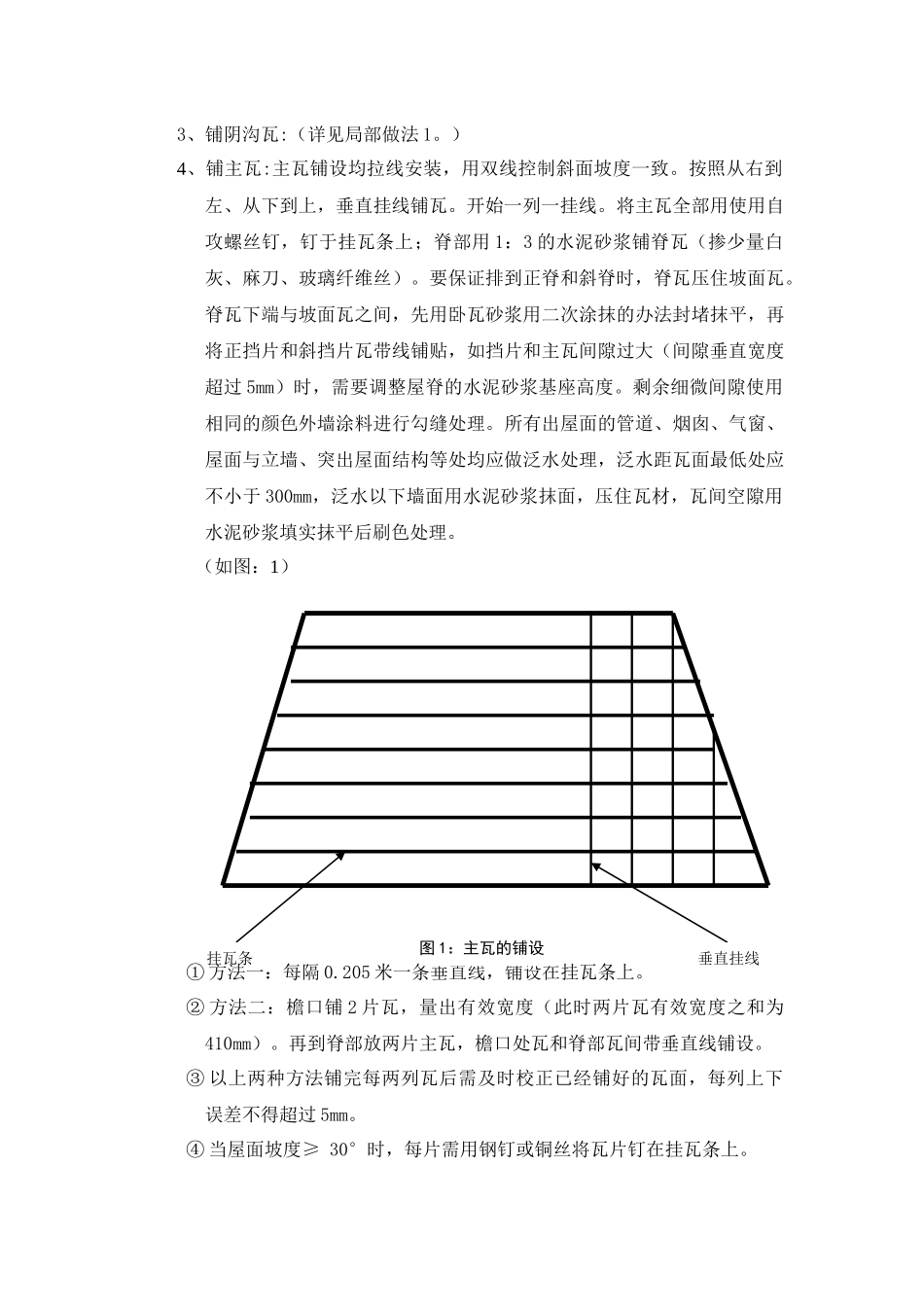

密云爱斐堡酒庄小镇屋面瓦施工说明一、编制依据二、施工说明概述三、铺设瓦片工艺流程四、操作步骤五、局部屋面节点做法六、屋面防水节点铺设七、质量验收要求八、施工安全九、特殊过程处理要求一、编制依据：1、坡屋面建筑构造(00G202-1)2、屋面工程质量验收规范（GB50207-2002）二、施工说明概述：本施工说明是上海益陶建材有限公司根据已有施工经验，结合密云爱斐堡酒庄小镇项目部屋面工程施工方案的要求。提供的益陶罗曼瓦专用施工说明，请有关各方审阅和参考。三、铺设瓦片工艺流程：屋面找平、找方、挂线→钉顺水条→钉挂瓦条→阴沟瓦铺设→主瓦铺设→左右边瓦铺设→档片瓦铺设→脊瓦铺设→正脊头、斜脊头、三通铺设→勾缝和屋面清理四、操作步骤：1、屋面找平、找方、弹线：瓦片铺设前，必须检查屋面基础层的平整度，最大间隙不能超过5mm；用墨线在整个铺瓦平面上，弹出水平线和垂直线，并且根据铺瓦的需要增设垂直线和水平线。2、固定顺水条、挂瓦条：①采用30×20mm的顺水条和30×20mm的挂瓦条,挂瓦条、顺水条须作防腐处理。②在屋面混凝土保护层上，每一定间距（一般为500mm）弹出顺水条位置线，用钉固定顺水条。顺水条的高度差应控制在3mm以内，如超出应调整顺水条的高度，保证挂瓦条的水平度达到挂瓦要求；顺水条的规格为：30x20mm。③在顺水条上钉挂瓦条。挂瓦条的一般尺寸为30x20mm，挂瓦条间距按335mm初分，发现有零碎尺寸时调整间距至335-340mm间距，根据挂瓦条间距弹出挂瓦条位置。④在屋面的檐口处，根据瓦片出檐的长度，确定第一排挂瓦条的位置，在檐口第一排和屋脊处最后一排的挂瓦条位置上，要钉二根重叠的挂瓦条。⑤在水沟瓦的二侧，应钉二根顺水条来调整水沟瓦和主瓦之间的高度。挂瓦条垂直挂线3、铺阴沟瓦:（详见局部做法1。）4、铺主瓦:主瓦铺设均拉线安装，用双线控制斜面坡度一致。按照从右到左、从下到上，垂直挂线铺瓦。开始一列一挂线。将主瓦全部用使用自攻螺丝钉，钉于挂瓦条上；脊部用1：3的水泥砂浆铺脊瓦（掺少量白灰、麻刀、玻璃纤维丝）。要保证排到正脊和斜脊时，脊瓦压住坡面瓦。脊瓦下端与坡面瓦之间，先用卧瓦砂浆用二次涂抹的办法封堵抹平，再将正挡片和斜挡片瓦带线铺贴，如挡片和主瓦间隙过大（间隙垂直宽度超过5mm）时，需要调整屋脊的水泥砂浆基座高度。剩余细微间隙使用相同的颜色外墙涂料进行勾缝处理。所有出屋面的管道、烟囱、气窗、屋面与立墙、突出屋面结构等处均应做泛水处理，泛水距瓦面最低处应不小于300mm，泛水以下墙面用水泥砂浆抹面，压住瓦材，瓦间空隙用水泥砂浆填实抹平后刷色处理。（如图：1）①方法一：每隔0.205米一条垂直线，铺设在挂瓦条上。②方法二：檐口铺2片瓦，量出有效宽度（此时两片瓦有效宽度之和为410mm）。再到脊部放两片主瓦，檐口处瓦和脊部瓦间带垂直线铺设。③以上两种方法铺完每两列瓦后需及时校正已经铺好的瓦面，每列上下误差不得超过5mm。④当屋面坡度≥30°时，每片需用钢钉或铜丝将瓦片钉在挂瓦条上。图1：主瓦的铺设5、铺档片瓦：①先用墨斗弹出脊中线，再距脊中线约102mm处左右两侧弹出两条平行脊中线的正（斜）挡片铺设线。②放线铺设正（斜）挡片。并保证铺设的正（斜）挡片上口在同一平面，挡片的上口对应脊瓦的外侧边向内3mm。6、正脊头、正脊铺设：①固定好正脊头在正挡片铺设连线两边。②放线铺设正脊瓦，脊瓦应逆风向铺设。③最后再调整正脊头，使正脊头和脊瓦对齐。7、斜脊头、三通、斜挡片、斜脊瓦铺设：①先固定好斜脊头和三通瓦。②放线铺设斜挡片，并保证铺设斜挡片上口在同一平面，挡片的上口对应脊瓦的外侧边向内3mm。斜脊与斜挡片不吻合处，需根据实际要求左右均匀切割斜挡片。③以斜脊头和三通瓦对齐为基准上下放两条控制线，以控制斜脊平直。④斜挡片和主瓦间隙过大（间隙垂直宽度超过5mm）时，需用调整片按实际形状画线后切割调整粘贴在间隙处。8、用和主瓦颜料相同的外墙涂料，对间隙进行勾缝处理。五、局部屋面节点做法1、阴沟瓦铺法:①弹出阴沟中线，距中线约60mm处左右两侧弹出两条平行的铺设线。②阴沟瓦有效宽度约为215mm，其中明沟宽度为120mm，其余为水泥砂...
