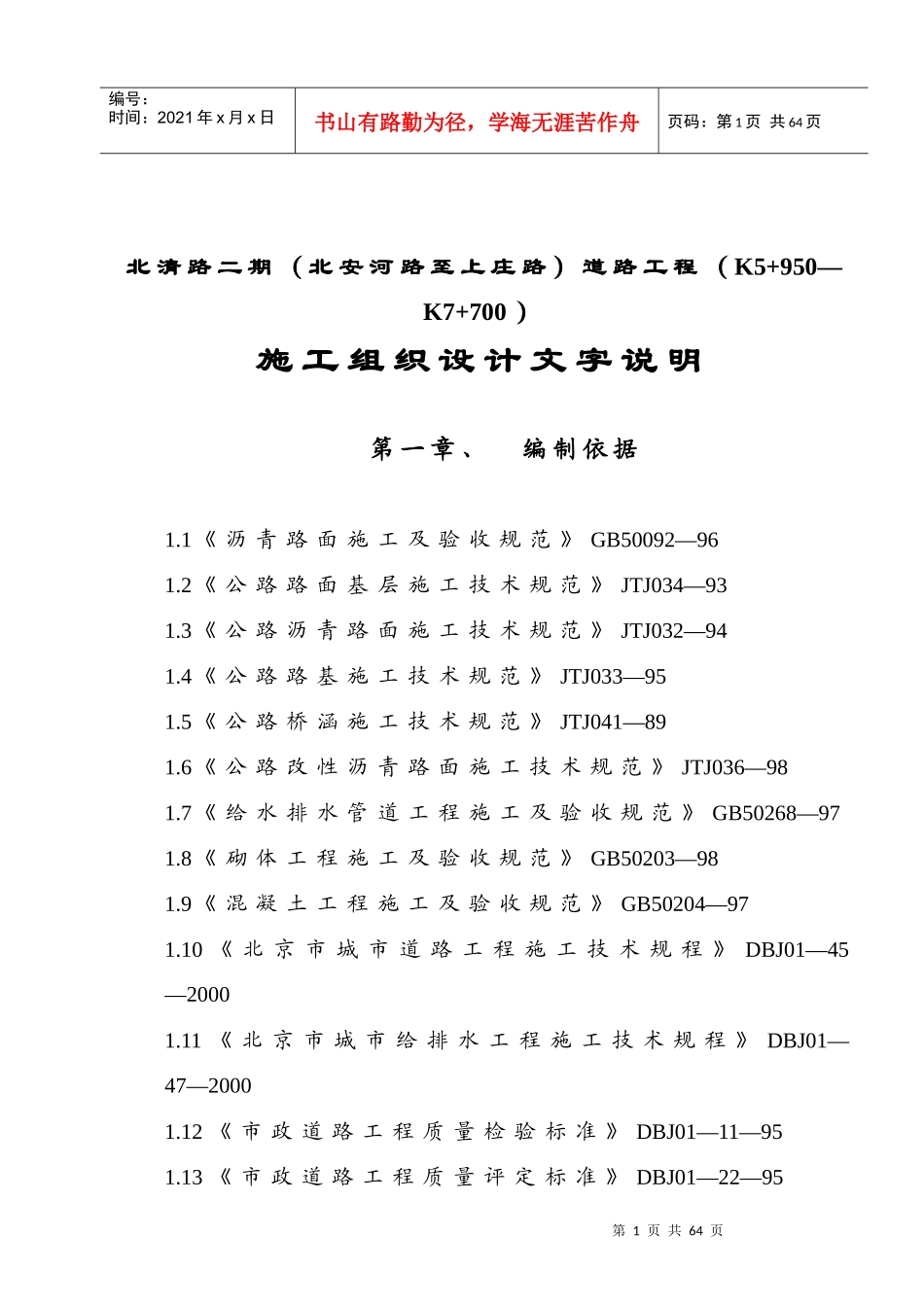

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页北清路二期（北安河路至上庄路）道路工程（K5+950—K7+700）施工组织设计文字说明第一章、编制依据1.1《沥青路面施工及验收规范》GB50092—961.2《公路路面基层施工技术规范》JTJ034—931.3《公路沥青路面施工技术规范》JTJ032—941.4《公路路基施工技术规范》JTJ033—951.5《公路桥涵施工技术规范》JTJ041—891.6《公路改性沥青路面施工技术规范》JTJ036—981.7《给水排水管道工程施工及验收规范》GB50268—971.8《砌体工程施工及验收规范》GB50203—981.9《混凝土工程施工及验收规范》GB50204—971.10《北京市城市道路工程施工技术规程》DBJ01—45—20001.11《北京市城市给排水工程施工技术规程》DBJ01—47—20001.12《市政道路工程质量检验标准》DBJ01—11—951.13《市政道路工程质量评定标准》DBJ01—22—95第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页1.14《市政桥梁工程质量检验标准》DBJ01—12—951.15《市政桥梁工程质量评定标准》DBJ01—23—951.16《市政排水管渠工程质量检验标准》DBJ01—13—951.17《市政排水管渠工程质量评定标准》DBJ01—24—951.18《市政排水管渠工程质量评定标准》DBJ01—13—951.19《市政工程施工手册》共三卷1.20《钢筋焊接及验收规范》JGJ118—961.21《工程测量规范》GB50026—931.22《排水管道通用图集》PT01—PT101.23现场情况调查1.24设计图纸第二章、工程概况2.1、概述为完善城市路网和城市基础设施建设，加快中关村科技园区发展区的开发，并为其吸引投资创造必要的市政条件，市政府决定修建北清路。北清路地处海淀区及昌平区境内，位于海淀区后山中关村科技园区发展区内。规划西起北安河乡，东至八达岭高速公路辛庄桥（小牛房立交），全长16.1km，红线宽70m。本路北距公路二环10km，南距公路一环8km，第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页为城市主干路，又是北京市三条景观大道之一。该路沿线途径温泉乡中心镇、永丰科技园、航天城、中关村生命科学园、北安河乡等城镇和开发区。本施工段设计桩号为5+950~7+700，是北清路二期工程的一部分，全长1750m，工程主要内容有道路、桥梁、雨水、污水、给水、电信、电力、天然气等市政工程。目前，我项目部只收到部分道路和桥梁的设计图纸，由于工期紧张，为尽量避开雨季施工，在雨季到来前抢出工期，我们计划依照上述图纸先作出该部分施工组织设计。2.2、工程内容及设计形式2.2.1、道路设计断面本施工段起点桩号K5+950，终点桩号K7+700，全长1750m，设计为城市主干道，设计车速为60km/h，红线宽70m。北清路采用四幅路形式，考虑景观要求，路上设置宽隔离带。两侧主路分别宽12m，为三上三下六车道，主路中间设8m宽的隔离带；主辅路间分隔带宽13m，辅路分别宽4m，人行步道宽2m。机动车道工程：改性沥青马蹄脂碎石混合料（AC-16-I）（厚4cm）密级配粗粒式沥青混凝土（AC-25-I）（厚5cm）第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页密级配粗粒式沥青混凝土（AC-30-I）（厚6cm）石灰粉煤灰砂砾混合料（厚30cm）12%石灰土（厚20cm）辅路工程：中粒式沥青混凝土（AC-16-I）（厚4cm）粗粒式沥青混凝土（AC-30-I）（厚6cm）石灰粉煤灰砂混合料（厚20cm）12%石灰土（厚15cm）人行步道：预制彩色混凝土小方砖12%石灰土（厚15cm）第5页共64页第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页2.2.2、本次新建过河桥两座，分别位于北清路与大寨沟、东埠头排水沟相交处。东埠头桥规划河道中线与永南路规划中线交角为90°，路桥分界桩号为K6+107.14、K6+141.14，桥长34m，每跨跨径17m，桥宽70m，半侧桥其分布为：0.5m(装饰栏杆)+2.0m(人行步道)+4.0m(非机动车道)+13.0m(分隔带)+12.0m(机动车道)+4.0m(中央分隔带)。本桥下部结构采用钻孔灌注桩36根，桩径1.2m，上接钢筋混凝土盖梁；上部结构为预制预应力钢筋混凝土简...
