建筑材料试验指导书VIP免费

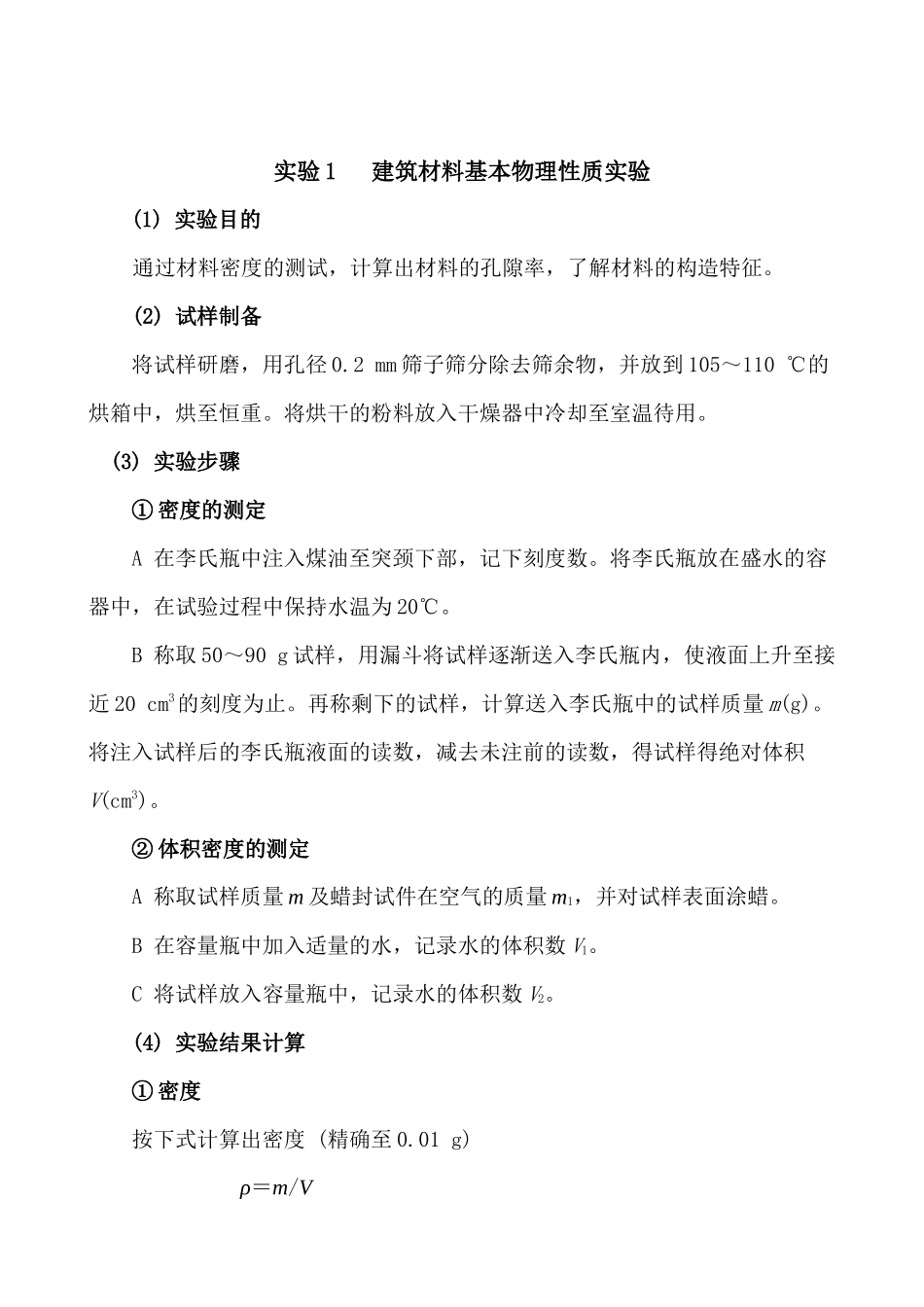

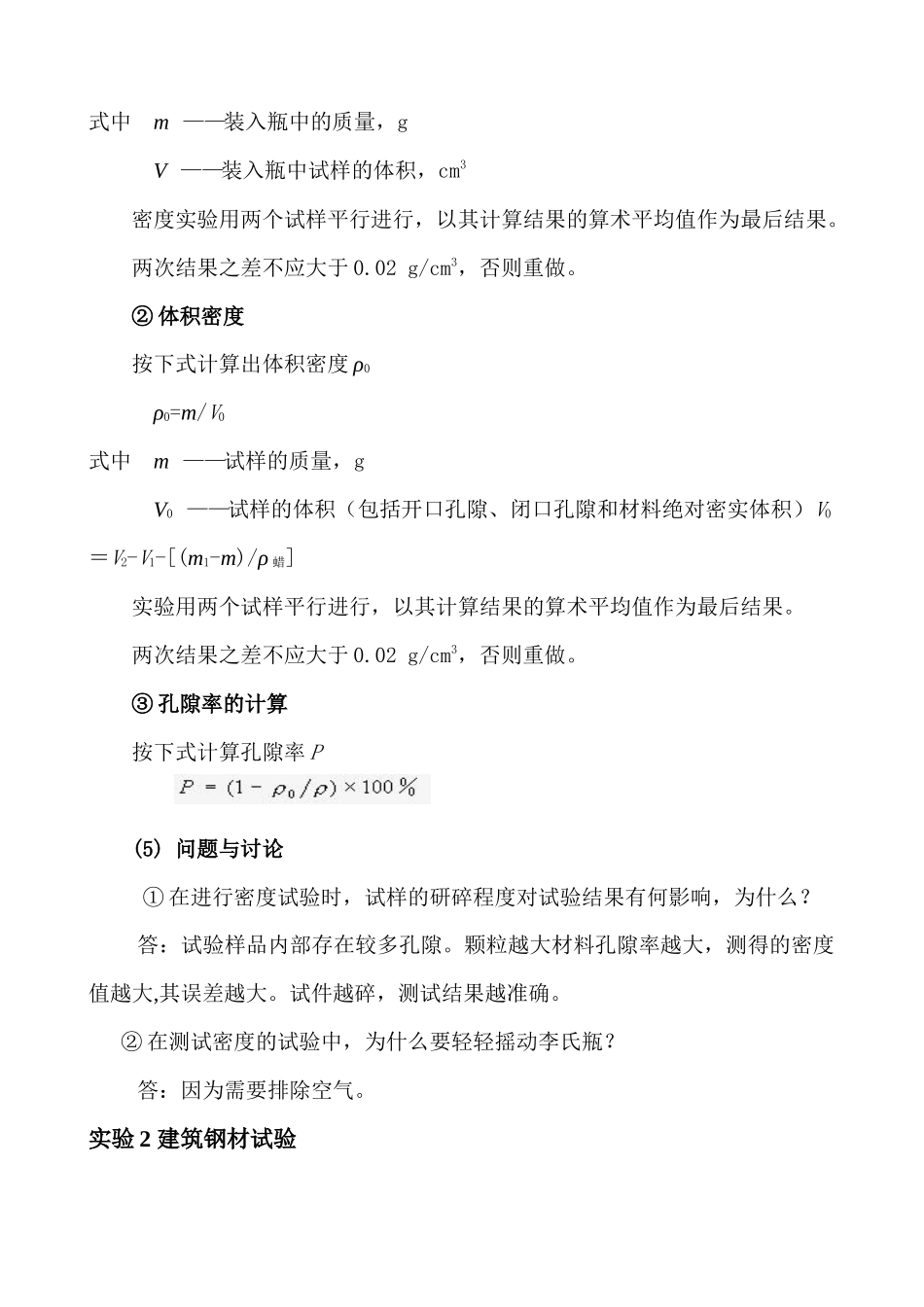

建筑材料试验指导书班级__________姓名工程造价教研室2005．4实验1建筑材料基本物理性质实验(1)实验目的通过材料密度的测试，计算出材料的孔隙率，了解材料的构造特征。(2)试样制备将试样研磨，用孔径0.2mm筛子筛分除去筛余物，并放到105～110℃的烘箱中，烘至恒重。将烘干的粉料放入干燥器中冷却至室温待用。(3)实验步骤①密度的测定A在李氏瓶中注入煤油至突颈下部，记下刻度数。将李氏瓶放在盛水的容器中，在试验过程中保持水温为20℃。B称取50～90g试样，用漏斗将试样逐渐送入李氏瓶内，使液面上升至接近20cm3的刻度为止。再称剩下的试样，计算送入李氏瓶中的试样质量m(g)。将注入试样后的李氏瓶液面的读数，减去未注前的读数，得试样得绝对体积V(cm3)。②体积密度的测定A称取试样质量m及蜡封试件在空气的质量m1，并对试样表面涂蜡。B在容量瓶中加入适量的水，记录水的体积数V1。C将试样放入容量瓶中，记录水的体积数V2。(4)实验结果计算①密度按下式计算出密度(精确至0.01g)ρ＝m/V式中m——装入瓶中的质量，gV——装入瓶中试样的体积，cm3密度实验用两个试样平行进行，以其计算结果的算术平均值作为最后结果。两次结果之差不应大于0.02g/cm3，否则重做。②体积密度按下式计算出体积密度ρ0ρ0=m/V0式中m——试样的质量，gV0——试样的体积（包括开口孔隙、闭口孔隙和材料绝对密实体积）V0＝V2-V1-[(m1-m)/ρ蜡]实验用两个试样平行进行，以其计算结果的算术平均值作为最后结果。两次结果之差不应大于0.02g/cm3，否则重做。③孔隙率的计算按下式计算孔隙率P(5)问题与讨论①在进行密度试验时，试样的研碎程度对试验结果有何影响，为什么？答：试验样品内部存在较多孔隙。颗粒越大材料孔隙率越大，测得的密度值越大,其误差越大。试件越碎，测试结果越准确。②在测试密度的试验中，为什么要轻轻摇动李氏瓶？答：因为需要排除空气。实验2建筑钢材试验(1)实验目的①测定钢材的屈服强度、抗拉强度与伸长率，注意观察拉力与变形之间的关系，为确定和检验钢材的力学及工艺性能提供手段和依据。②检验钢筋承受规定弯曲程度的变形性能，确定其可加工性能，并显示其缺陷。(2)主要仪器设备全能实验机，游标卡尺等。(3)取样方法自每批钢筋中任意抽取两根，于每根距端部50mm处各取一套试样（两根试件）。在每套试样中取一根作拉力试验，另一根作冷弯试验。试验应在20±10℃的温度下进行，如试验温度超出这一范围，应在试验记录和报告中注明。(4)实验方法实验2.1钢筋的拉伸实验实验2.2钢筋的冷弯实验(5)问题与讨论①在进行钢材拉伸试验时，加荷速度对试验结果有何影响？答：加荷速度越快，所测的最大值越高。测试的强度值越大，误差越大。②在测定伸长率时，如断点非常靠近夹持点(即不在中间部位断裂)，对实验结果有何影响？答：钢材在拉伸过程中，其变形是不均匀的，中间部位的变形量较两端的大。试验结果偏低。③进行弯曲试验时，“横向毛刺、伤痕或刻痕”对实验结果有何影响，为什么？答：这些缺陷易导致应力集中。④钢材试验中，对温度有严格要求，如果试验温度偏高对屈服点，抗拉强度，伸长率和冷弯结果各有何影响？答：在0℃以上，温度越高，钢材塑性越好，强度越低。实验2.1拉伸试验(1)试件制作和准备拉伸试验用钢筋试件一般不进行车削加工。(2)实验步骤(3)实验结果①钢筋强度的计算试件的屈服强度按下式计算：式中PS——屈服点荷载，N；A0——试件横截面积，cm2。试件的抗拉强度按下式计算：式中P0——屈服点荷载，N；A0——试件横截面积，cm2。②伸长率的测定A.将已拉断试件的两段在断裂处对齐，尽量使其轴线位于一条直线上。如拉断处由于各种原因形成缝隙，则此缝隙应计入试件拉断后的标距部分长度内。B.如拉断处到邻近标距端点的距离大于(1／3)L0时，可用卡尺直接量出已被拉的标距长度L1（mm）。C.如拉断处到邻近的标距端点的距离小于或等于(1/3)L0时，可按移位法计算。D.伸长率按下式计算（精确至1％）：式中δ——伸长率，％...
