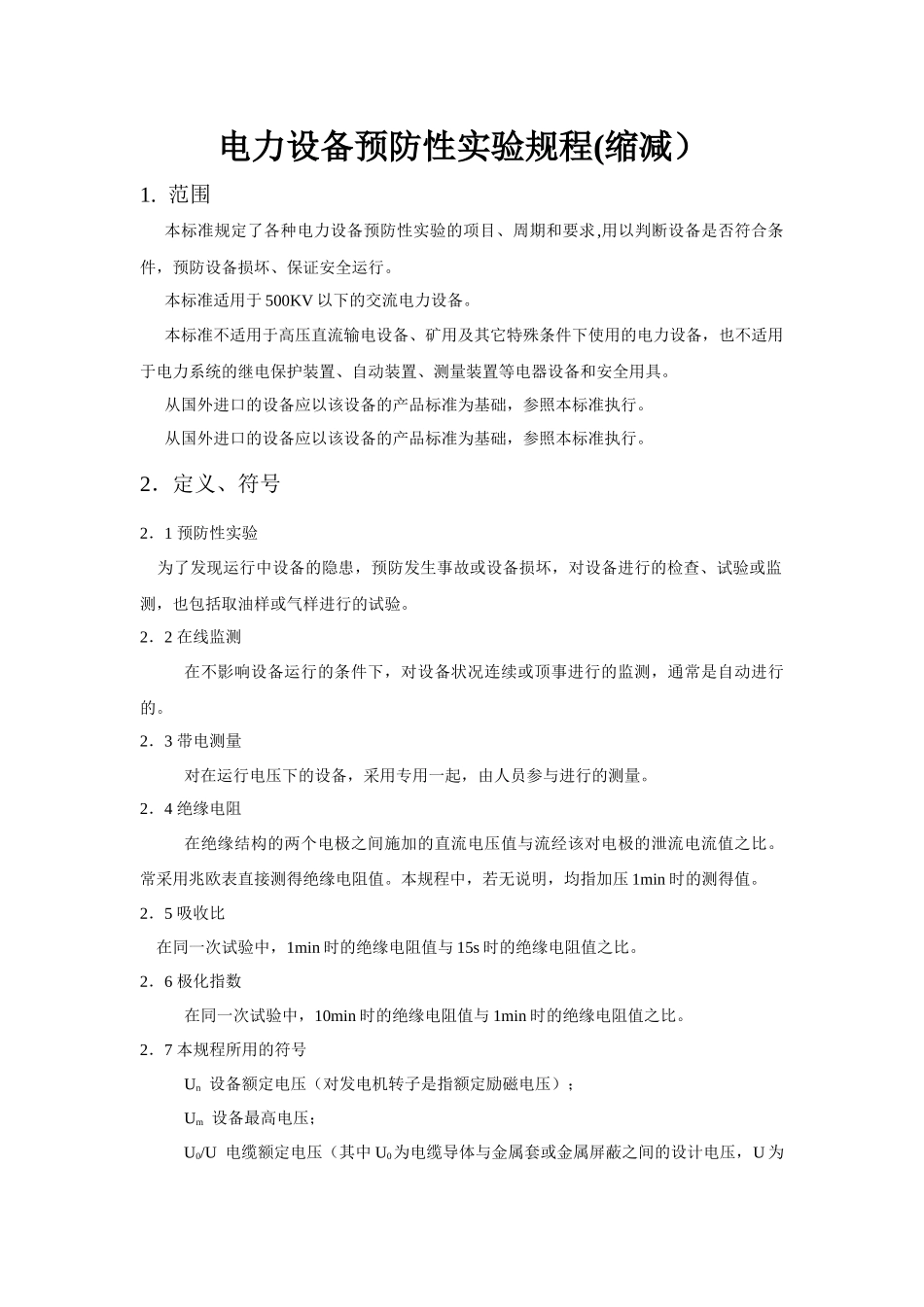

电力设备预防性实验规程(缩减）1.范围本标准规定了各种电力设备预防性实验的项目、周期和要求,用以判断设备是否符合条件，预防设备损坏、保证安全运行。本标准适用于500KV以下的交流电力设备。本标准不适用于高压直流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电器设备和安全用具。从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。2．定义、符号2．1预防性实验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。2．2在线监测在不影响设备运行的条件下，对设备状况连续或顶事进行的监测，通常是自动进行的。2．3带电测量对在运行电压下的设备，采用专用一起，由人员参与进行的测量。2．4绝缘电阻在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。常采用兆欧表直接测得绝缘电阻值。本规程中，若无说明，均指加压1min时的测得值。2．5吸收比在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。2．6极化指数在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。2．7本规程所用的符号Un设备额定电压（对发电机转子是指额定励磁电压）；Um设备最高电压；U0/U电缆额定电压（其中U0为电缆导体与金属套或金属屏蔽之间的设计电压，U为导体与导体之间的设计电压）；U1mA避雷器直流1mA下的参考电压；tgδ介质损耗因数；3．总则3．1试验结果应与该设备历次试验结果相比较，与同类设备试验结果相比较，参照相关的试验结果，根据变化规律和趋势，进行全面分析后做出判断。3．2遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查批准后执行，对其他设备可由本单位总工程师审查批准后执行。3．3110KV以下的电力设备，应按本规程进行耐压试验（有特殊规定者除外）。110KV及以上的电力设备，在必要时应进行耐压试验。50Hz交流耐压试验，加至试验电压后的持续时间，凡无特殊说明者，均为1min；其他耐压试验的试验电压施加时间在有关设备的试验要求中规定。非标准电压等级的电力设备的交流耐压实验值，可根据本规程规定的相邻电压等级按插入法计算。充油电力设备在注油后应有足够的静置时间才可进行耐压试验。静置时间如无制造厂规定，则应依据设备的额定电压满足以下要求：500KV＞72h220及330KV＞48h110kv及以下＞24h3．4进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验（制造厂装配的成套设备不在此限），但同一试验电压的设备可以连在一起进行试验。已有单独实验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以连在一起进行试验，此时，试验电压应采用所连接设备中的最低试验电压。3．5当电力设备的额定电压与实际使用的额定工作电压不同时，应根据下列原则确定试验电压：a)当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；b)当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定工作电压确定其试验电压；c)为满足高海拔地区的要求而采用较高电压等级的设备时，应在安装地点按实际使用的额定工作电压确定其试验电压。3.6在进行与温度和湿度有关的各种试验(如测量直流电阻、绝缘电阻、tgδ、泄漏电流等)时，应同时测量被试品的温度和周围空气的温度和湿度。进行绝缘试验时，被试品温度不应低于+5℃，户外试验应在良好的天气进行，且空气相对湿度一般不高于80%。3．7在进行直流高压试验时，应采用负极性接线。3．8如产品的国家标准或行业标准有变动，执行本规程时应作相应调整。3．9如经实用考核证明利用带电测量和在线监测技术能达到停电试验的效果，经批准可以不做停电试验或适当延长周期。3．10执行本规程时，可根据具体情况制定本地区或本单位的实施规程。4．交流电动机4．1交流电动机的试验项目、周期和要求见表1。表1交流电动机的试验项目、周期和要求序号项目周期要求说明1绕组的绝缘电阻和吸收比（吸收比：同一次实验中1min时的电阻...
