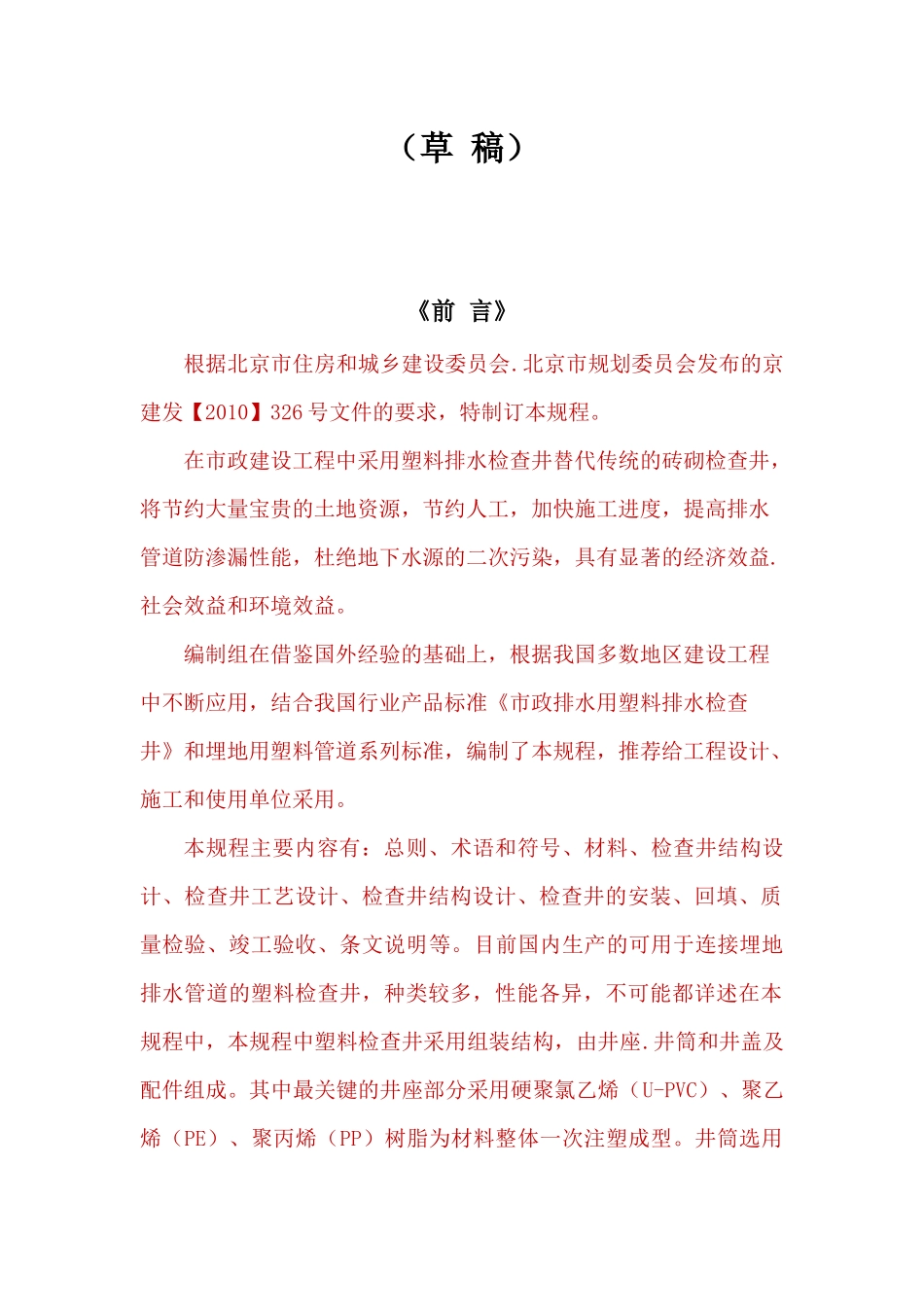

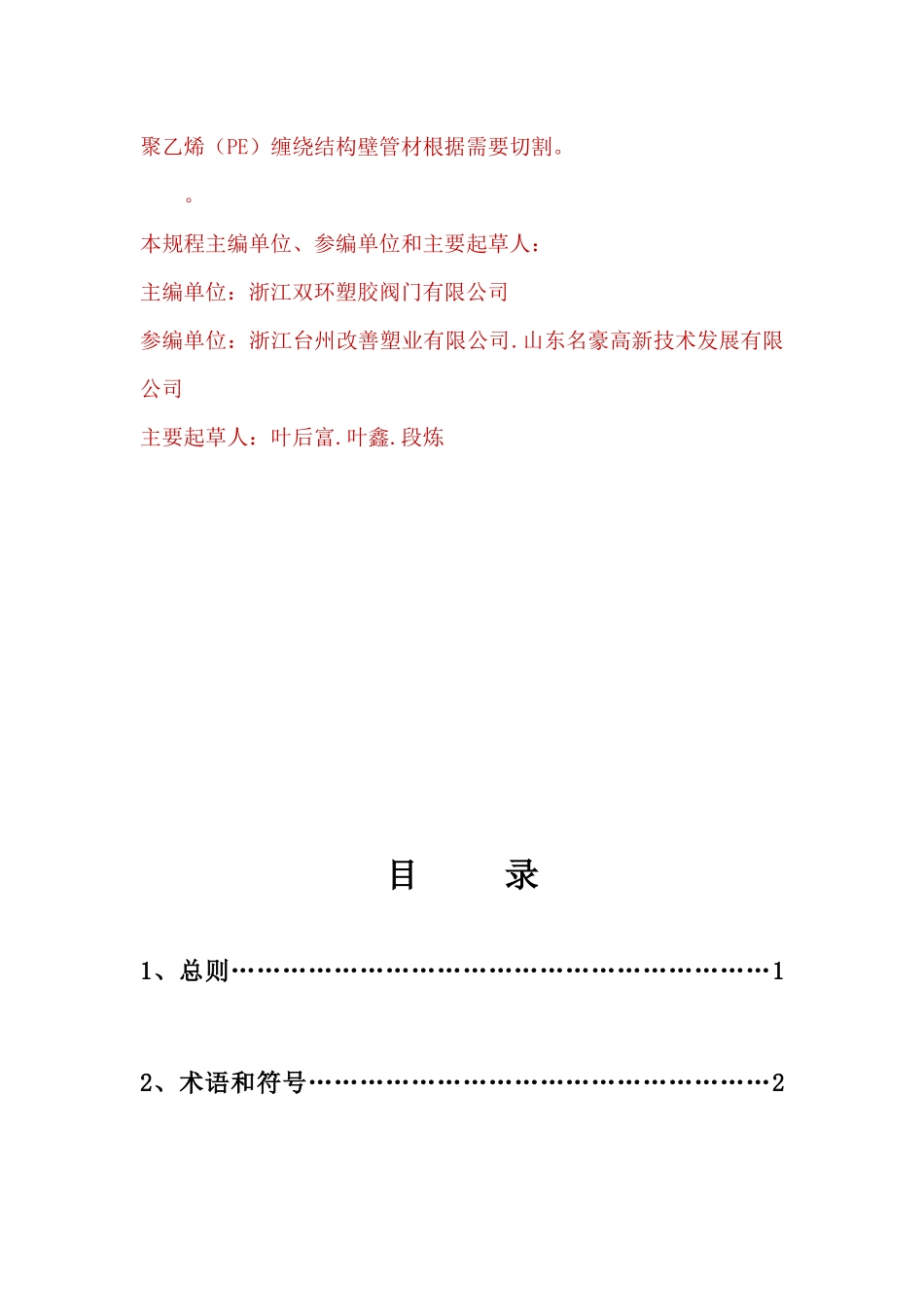

塑料检查井工程技术规程（草稿）《前言》根据北京市住房和城乡建设委员会.北京市规划委员会发布的京建发【2010】326号文件的要求，特制订本规程。在市政建设工程中采用塑料排水检查井替代传统的砖砌检查井，将节约大量宝贵的土地资源，节约人工，加快施工进度，提高排水管道防渗漏性能，杜绝地下水源的二次污染，具有显著的经济效益.社会效益和环境效益。编制组在借鉴国外经验的基础上，根据我国多数地区建设工程中不断应用，结合我国行业产品标准《市政排水用塑料排水检查井》和埋地用塑料管道系列标准，编制了本规程，推荐给工程设计、施工和使用单位采用。本规程主要内容有：总则、术语和符号、材料、检查井结构设计、检查井工艺设计、检查井结构设计、检查井的安装、回填、质量检验、竣工验收、条文说明等。目前国内生产的可用于连接埋地排水管道的塑料检查井，种类较多，性能各异，不可能都详述在本规程中，本规程中塑料检查井采用组装结构，由井座.井筒和井盖及配件组成。其中最关键的井座部分采用硬聚氯乙烯（U-PVC）、聚乙烯（PE）、聚丙烯（PP）树脂为材料整体一次注塑成型。井筒选用聚乙烯（PE）缠绕结构壁管材根据需要切割。。本规程主编单位、参编单位和主要起草人：主编单位：浙江双环塑胶阀门有限公司参编单位：浙江台州改善塑业有限公司.山东名豪高新技术发展有限公司主要起草人：叶后富.叶鑫.段炼目录1、总则………………………………………………………12、术语和符号………………………………………………23、材料…………………………………………………………64、检查井设计………………………………………………75、检查井结构设计…………………………………………96、检查井的安装………………………………………187、回填……………………………………………………218、质量检验……………………………………………229、施工质量验收…………………………………………25附录A塑料检查井结构图…………………………………26附录B塑料检查井工程质量验收记录………………………30附录C塑料检查井出厂合格证………………………………31本规程用词用语说明………………………………………32条文说明……………………………………………………331总则1.0.1为了在城镇排水系统工程的设计、施工及验收中，合理地应用塑料检查井（以下简称“检查井”），做到安全适用、确保质量、经济合理、技术先进、便于施工，特制定本规程。1.0.2本规程适用于新建、扩建和改建的埋地塑料材质排水系统中应用的检查井工程的设计、施工、验收及维护保养。1.0.3执行本规程时，排入检查井的水温不得大于40℃，水质应符合《污水排入城市下水道水质标准》CJ3082的规定。1.0.4本规程是依据现行国家标准《室外排水设计规范》GB50014-2006、《给水排水工程构筑物结构设计规范》GB50069和《给水排水管道工程施工及验收规范》GB50268规定的原则编制的。1.0.5塑料检查井、连接材料和密封材料等必须符合国家现行有效相关标准的规定，取得国家认可的具有相应资质的检验机构出具的型式检验报告，并附有产品出厂合格证等有效证明文件。1.0.6对于建在地震区、湿陷性黄土、膨胀土、多年冻土地区的排水系统应用检查井工程，尚应符合国家现行有关标准的规定。1.0.7塑料检查井工程除应执行本规程外，尚应符合国家现行有关标准和本市有关标准的规定。2术语和符号2.1术语2.1.1塑料检查井plasticsinspectionchamber以高分子树脂为主要材料，采用注塑.挤出成型工艺制成的塑料检查井。2.1.2井筒是指连接底部井座的上升通道部份。2.1.3井座塑料检查井的底部带有连接排水管道或其它用途管道接口的部份。2.1.4流槽检查井底部连接上下游管道的半圆形水槽，具有水流导向功能，并且可避免水流因断面变化产生的涡流现象，保持流态平稳，防止垃圾滞留的作用。2.1.5井盖检查井井口可移动部份，用于开启或封闭井口。2.1.6防护盖座防护盖座设置在检查井井筒上方周围的混凝土基础上，防止车辆载荷直接作用检查井井筒上。2.1.7沉泥室在检查井底为收集管道中的泥沙而设计的一个斗状腔体。2.1.8支管活动接头当支管需接入检...
