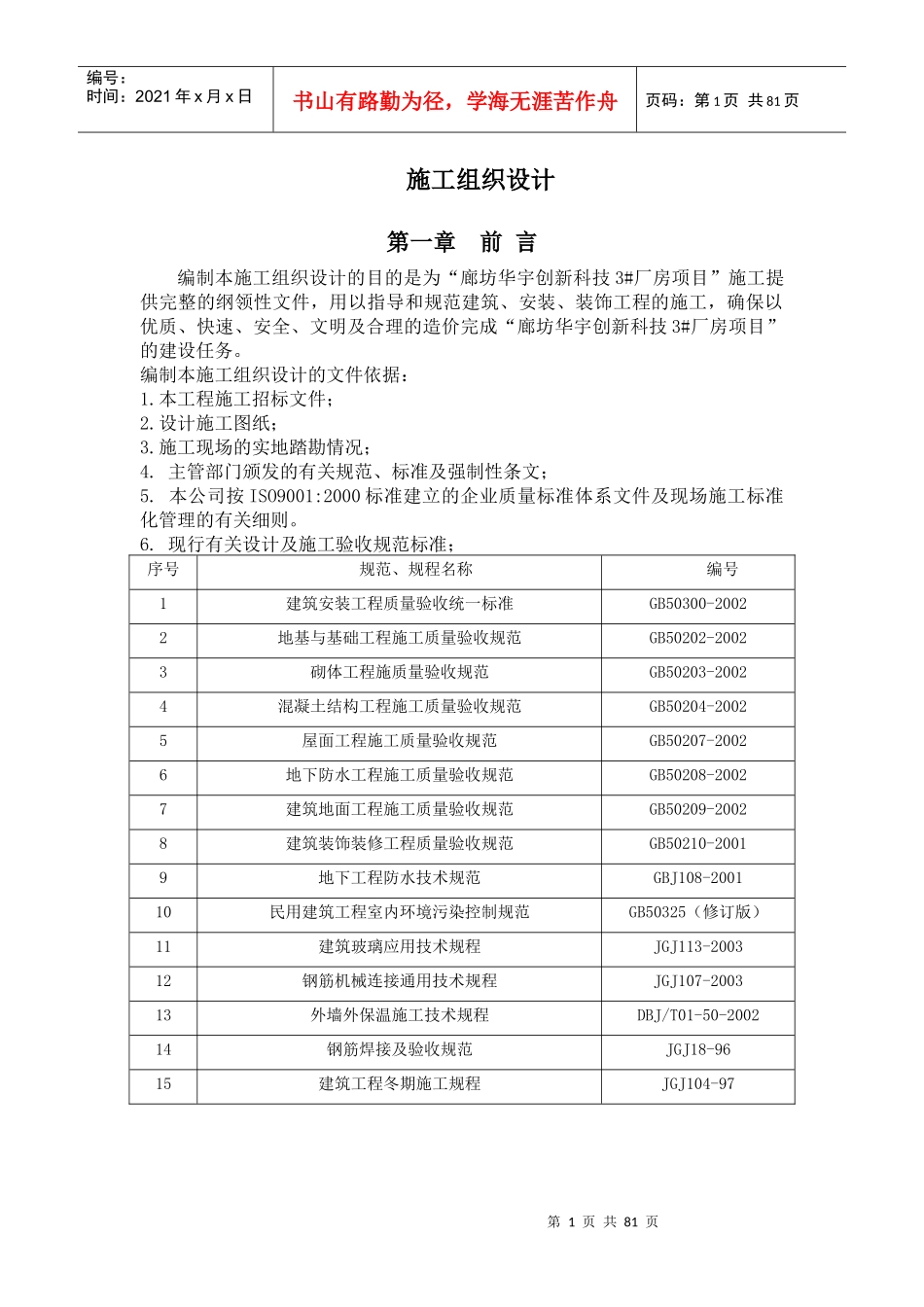

第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共81页施工组织设计第一章前言编制本施工组织设计的目的是为“廊坊华宇创新科技3#厂房项目”施工提供完整的纲领性文件，用以指导和规范建筑、安装、装饰工程的施工，确保以优质、快速、安全、文明及合理的造价完成“廊坊华宇创新科技3#厂房项目”的建设任务。编制本施工组织设计的文件依据：1.本工程施工招标文件；2.设计施工图纸；3.施工现场的实地踏勘情况；4.主管部门颁发的有关规范、标准及强制性条文；5.本公司按ISO9001:2000标准建立的企业质量标准体系文件及现场施工标准化管理的有关细则。6.现行有关设计及施工验收规范标准；序号规范、规程名称编号1建筑安装工程质量验收统一标准GB50300-20022地基与基础工程施工质量验收规范GB50202-20023砌体工程施质量验收规范GB50203-20024混凝土结构工程施工质量验收规范GB50204-20025屋面工程施工质量验收规范GB50207-20026地下防水工程施工质量验收规范GB50208-20027建筑地面工程施工质量验收规范GB50209-20028建筑装饰装修工程质量验收规范GB50210-20019地下工程防水技术规范GBJ108-200110民用建筑工程室内环境污染控制规范GB50325（修订版）11建筑玻璃应用技术规程JGJ113-200312钢筋机械连接通用技术规程JGJ107-200313外墙外保温施工技术规程DBJ/T01-50-200214钢筋焊接及验收规范JGJ18-9615建筑工程冬期施工规程JGJ104-97第2页共81页第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共81页第二章工程概况1.工程简况1、建设地点：河北省廊坊经济技术开发区，东临宏信公司，西临廊坊市高压开关厂，北临北凤道2、建设单位：廊坊华宇创新科技有限公司3、工程名称：廊坊华宇创新科技3#厂房项目4、建筑面积(新建)：14322.44㎡，地上建筑面积：13258.52㎡，地下建筑面积：1063.92㎡5、建筑层数、高度：地下一层，单层工业厂房（附属办公及设备用房为两层），建筑高度10.6m。6、建筑实用性质：生产厂房：生产的火灾危险性类别：丙类。7、建筑使用功能：地下一层为消防泵房及消防水池；地上一层为门厅、生产车间、包装车间、中间仓库、附属办公、设备用房，二层为附属办公用房8、建筑类别：单层厂房9、耐火级别：地下一级、地上二级10、抗震设防烈度：8度11、主要结构类型：车间及中间仓库为门式钢架，附属办公为钢框架，设备用房为钢筋混凝土框架结构12、建筑主体结构设计使用年限：50年13、地下室防水等级：一级；屋面防水等级：二级第三章工程重点、难点及采取的相应措施重点、难点：1、本工程钢结构构件数量较多，确保构件的加工精度，标识和发货的准确性是构件加工过程中的重点工作，也是保障现场顺利安装的重要前提。2、本工程施工期正是雨季，怎样有效的保证工程质量，和工期。采取的相应措施：一、钢结构工程：组织强有力的项目经理部，同时在车间建立以该工程为单位组织机构，明确目标、责任。项目组织机构、车间组织机构见下图：第3页共81页第2页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共81页优化制造加工工艺划线工按图纸凭用料单备料、划线放样，由开料工人在多头切割机上进行开料。零部件制作按图配料，制作主构件上相应的零部件，翼板拼接工将剪切的材料按图拼接成翼板。专业工长成本专员钢结构安装作业队装饰装修作业队彩板安装作业队钢构件加工基地防腐保温作业队业主指定的作业队土建结构作业队技术员安全员材料员资料员后勤服务质检员项目副经理技术主管第4页共81页第3页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共81页一次装配人员检验开料和翼板拼接是否正确，按图组立成钢构件，并用吊车吊运到半自动焊工序。半自动埋弧焊操作工视构件不同情况，按企业焊接标准进行主焊缝焊接。对接焊缝按《焊接工艺评定报告》的焊接工艺进行。专职焊工检验员对焊缝进行检验，有焊缝缺陷的用黄色记号笔作出标记，然后吊运到二次装配工序。焊缝检验员在每个项目开始前，做好“焊缝检验计数清单”，核对是否全数检验了应该检验的构件。如...
