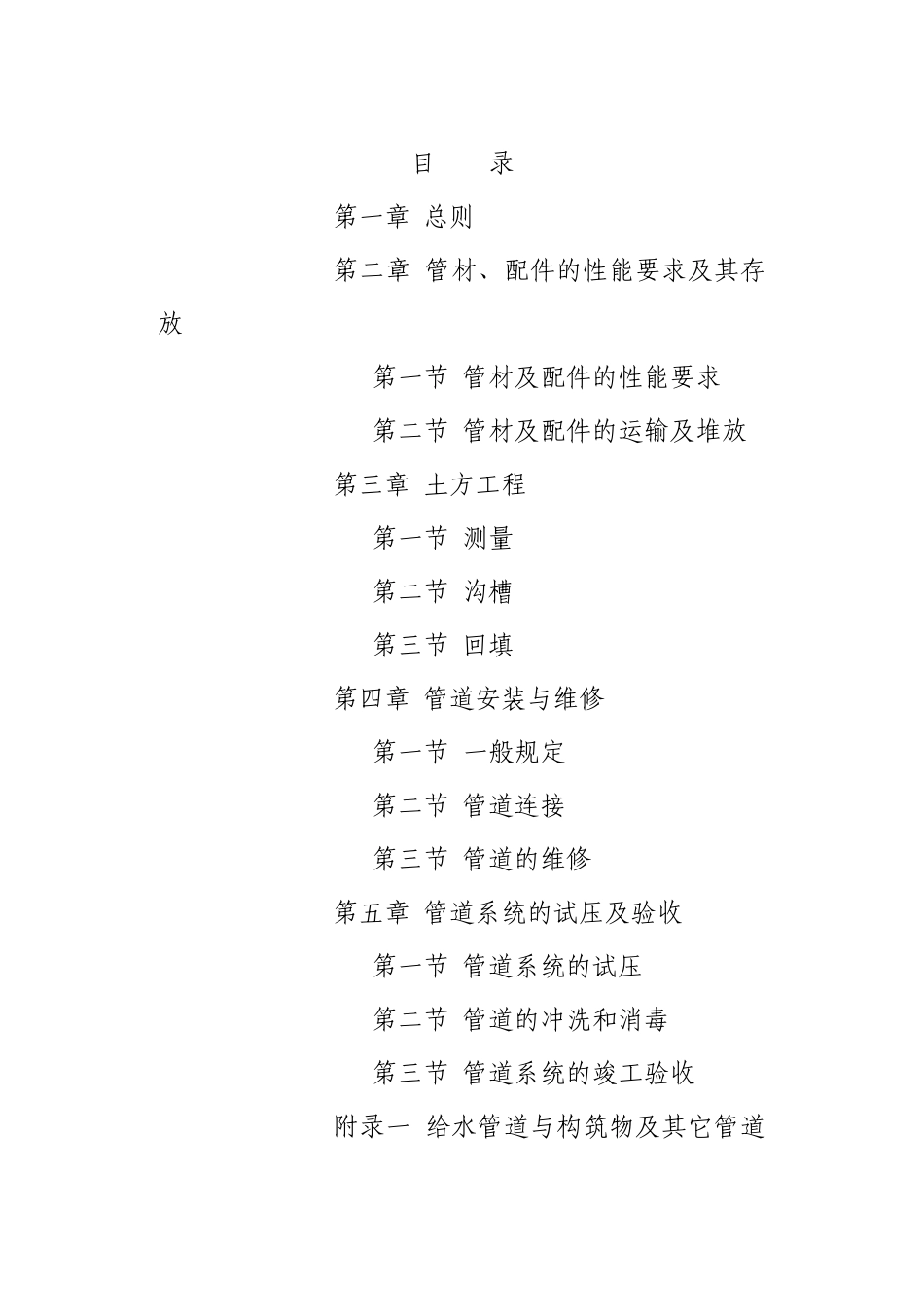

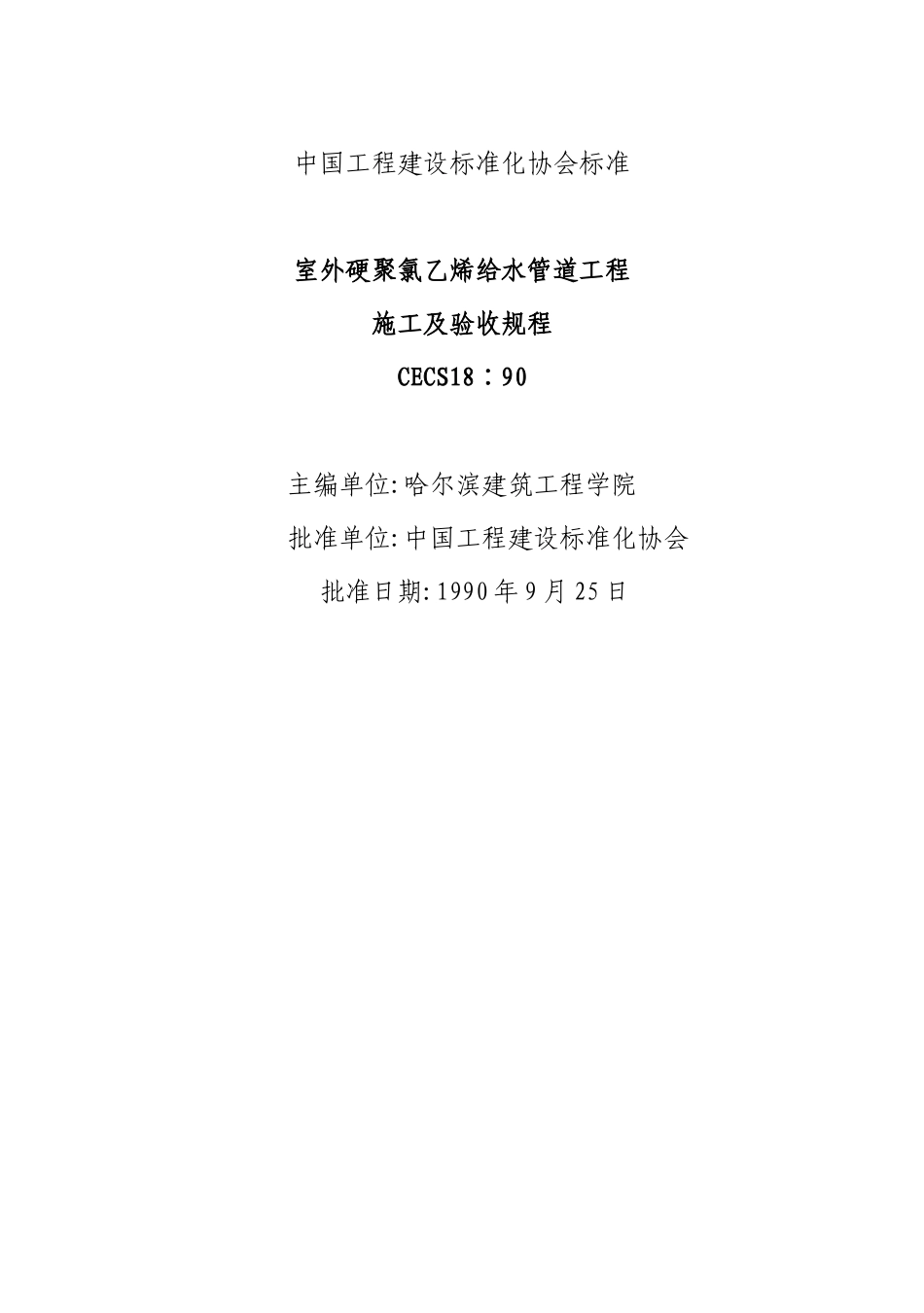

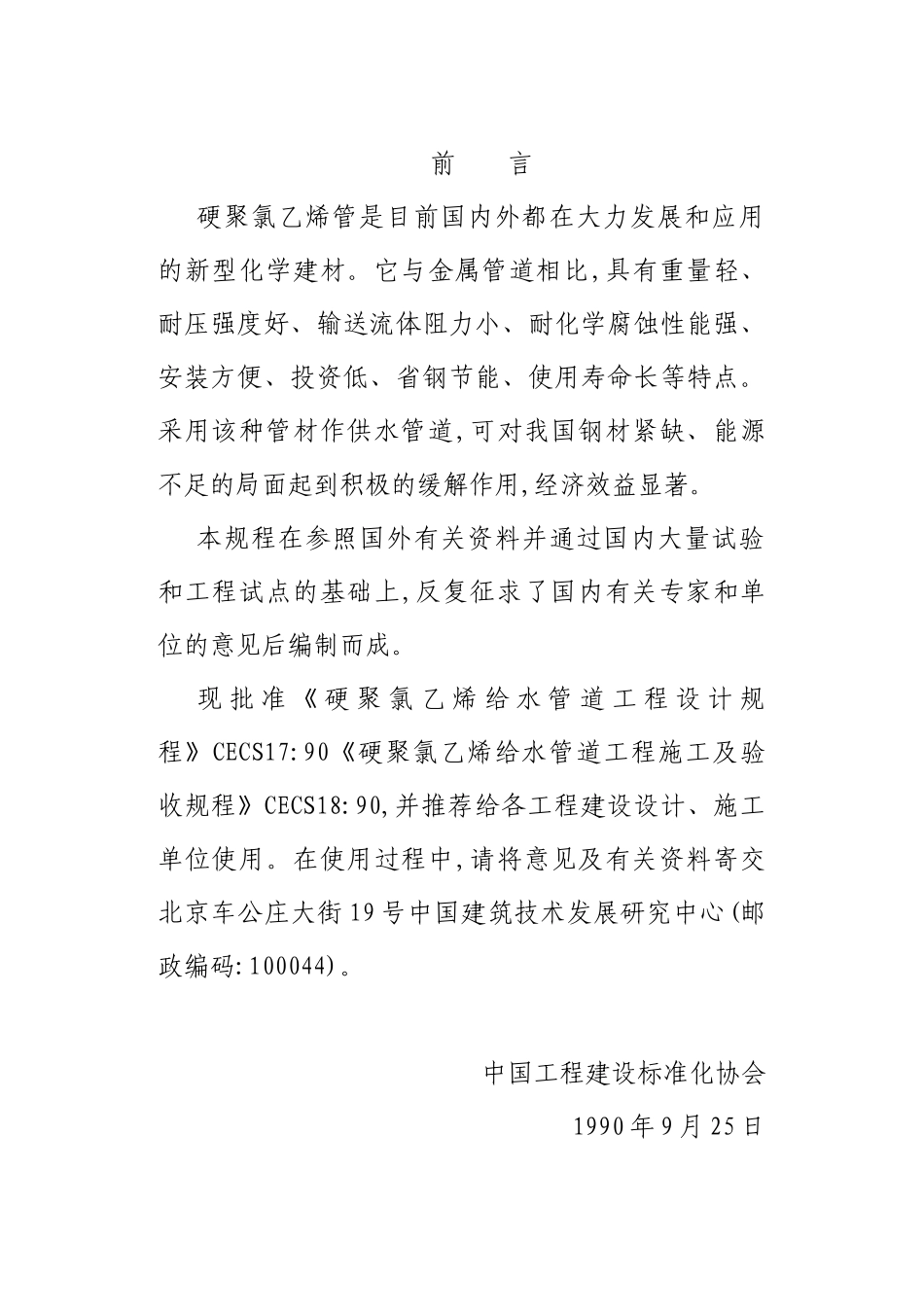

中国工程建设标准化协会标准室外硬聚氯乙烯给水管道工程施工及验收规程CECS18∶90主编单位:哈尔滨建筑工程学院批准单位:中国工程建设标准化协会批准日期:1990年9月25日前言硬聚氯乙烯管是目前国内外都在大力发展和应用的新型化学建材。它与金属管道相比,具有重量轻、耐压强度好、输送流体阻力小、耐化学腐蚀性能强、安装方便、投资低、省钢节能、使用寿命长等特点。采用该种管材作供水管道,可对我国钢材紧缺、能源不足的局面起到积极的缓解作用,经济效益显著。本规程在参照国外有关资料并通过国内大量试验和工程试点的基础上,反复征求了国内有关专家和单位的意见后编制而成。现批准《硬聚氯乙烯给水管道工程设计规程》CECS17:90《硬聚氯乙烯给水管道工程施工及验收规程》CECS18:90,并推荐给各工程建设设计、施工单位使用。在使用过程中,请将意见及有关资料寄交北京车公庄大街19号中国建筑技术发展研究中心(邮政编码:100044)。中国工程建设标准化协会1990年9月25日目录第一章总则第二章管材、配件的性能要求及其存放第一节管材及配件的性能要求第二节管材及配件的运输及堆放第三章土方工程第一节测量第二节沟槽第三节回填第四章管道安装与维修第一节一般规定第二节管道连接第三节管道的维修第五章管道系统的试压及验收第一节管道系统的试压第二节管道的冲洗和消毒第三节管道系统的竣工验收附录一给水管道与构筑物及其它管道的间距附录二常用粘接剂的配方附录三本规程用词说明附加说明第一章总则第1.0.1条本规程适用于一般地质情况下室外硬聚氯乙烯(亦称UPVC)给水管道工程的施工及验收。在湿陷性黄土地区、地震烈度大于6度的地震区等特殊地区施工硬聚氯乙烯给水管道时,除应遵守本规程外,尚应遵守有关规范的规定。硬聚氯乙烯给水管道的维修工程可参照本规程执行。第1.0.2条执行本规程时,应同时遵守《室外硬聚氯乙烯给水管道工程设计规程》以及国家现行的安全、防火和卫生规程中的有关规定。第1.0.3条同给水管道工程有关的一般或特殊建筑工程及土方工程,除应遵守本规程的规定外,尚应符合国家现行规范、规程中的有关规定。第二章管材、配件的性能要求及其存放第一节管材及配件的性能要求第2.1.1条施工所使用的硬聚氯乙烯给水管管材、管件应分别符合《给水用硬聚氯乙烯管材》(GB10002.1-88)及《给水用硬聚氯乙烯管件》(GB10002.2-88)的要求。如发现有损坏、变形、变质迹象或其存放超过规定期限时,使用前应进行抽样鉴定。第2.1.2条管材插口与承口的工作面,必须表面平整,尺寸准确,既要保证安装时插入容易,又要保证接口的密封性能。第2.1.3条硬聚氯乙烯给水管道上所采用的阀门及管件,其压力等级不应低于管道工作压力的1.5倍。第2.1.4条当管道采用橡胶圈接口(R-R接口)时,所用的橡胶圈不应有气孔、裂缝、重皮和接缝,其性能应符合下列要求:一、邵氏硬度为45～55度;二、伸长率≥500%;三、拉断强度≥16MPa;四、永久变形<20%:五、老化系数>0.8(在70℃温度情况下,历时144h)。第2.1.5条当使用圆形橡胶圈作接口密封材料时,橡胶圈内径与管材插口外径之比宜为0.85～0.9,橡胶圈断面直径压缩率一般采用40%。第2.1.6条当管道采用粘接连接(T-s接口)时,所选用的粘接剂的性能应符合下列基本要求:一、粘附力和内聚力强,易于涂在接合面上;二、固化时间短;三、硬化的粘接层对水不产生任何污染;四、粘接的强度应满足管道的使用要求。当发现粘接剂沉淀、结块时,不得使用。第二节管材及配件的运输及堆放第2.2.1条硬聚氯乙烯管材及配件在运输、装卸及堆放过程中严禁抛扔或激烈碰撞,应避免阳光暴晒,若存放期较长,则应放置于棚库内,以防变形和老化。第2.2.2条硬聚氯乙烯管材、配件堆放时,应放平垫实,堆放高度不宜超过1.5m;对于承插式管材、配件堆放时,相邻两层管材的承口应相互倒置并让出承口部位,以免承口承受集中荷载。第2.2.3条管道接口所用的橡胶圈应按下列要求保存:一、橡胶圈宜保存在低于40℃的室内,不应长期受日光照射,距一般热源距离不应小于1m;二、橡胶圈不得同能溶解橡胶的溶剂(油类、苯等)以及对橡胶有害的酸、碱、盐等物质存放在一起,更不得与以上物质接触;三、橡胶圈在保存及运输中,不应使其长期受挤压,以...
