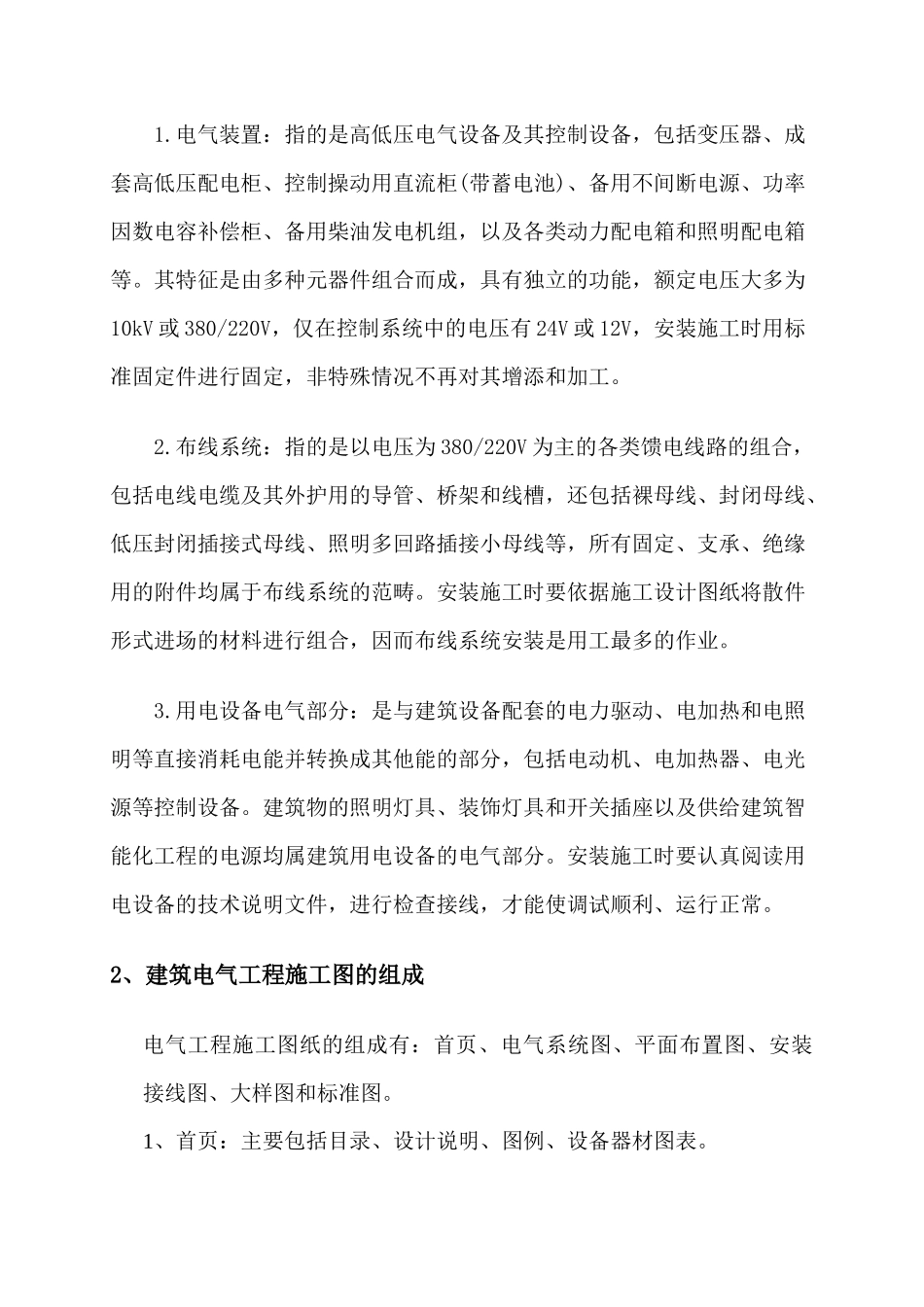

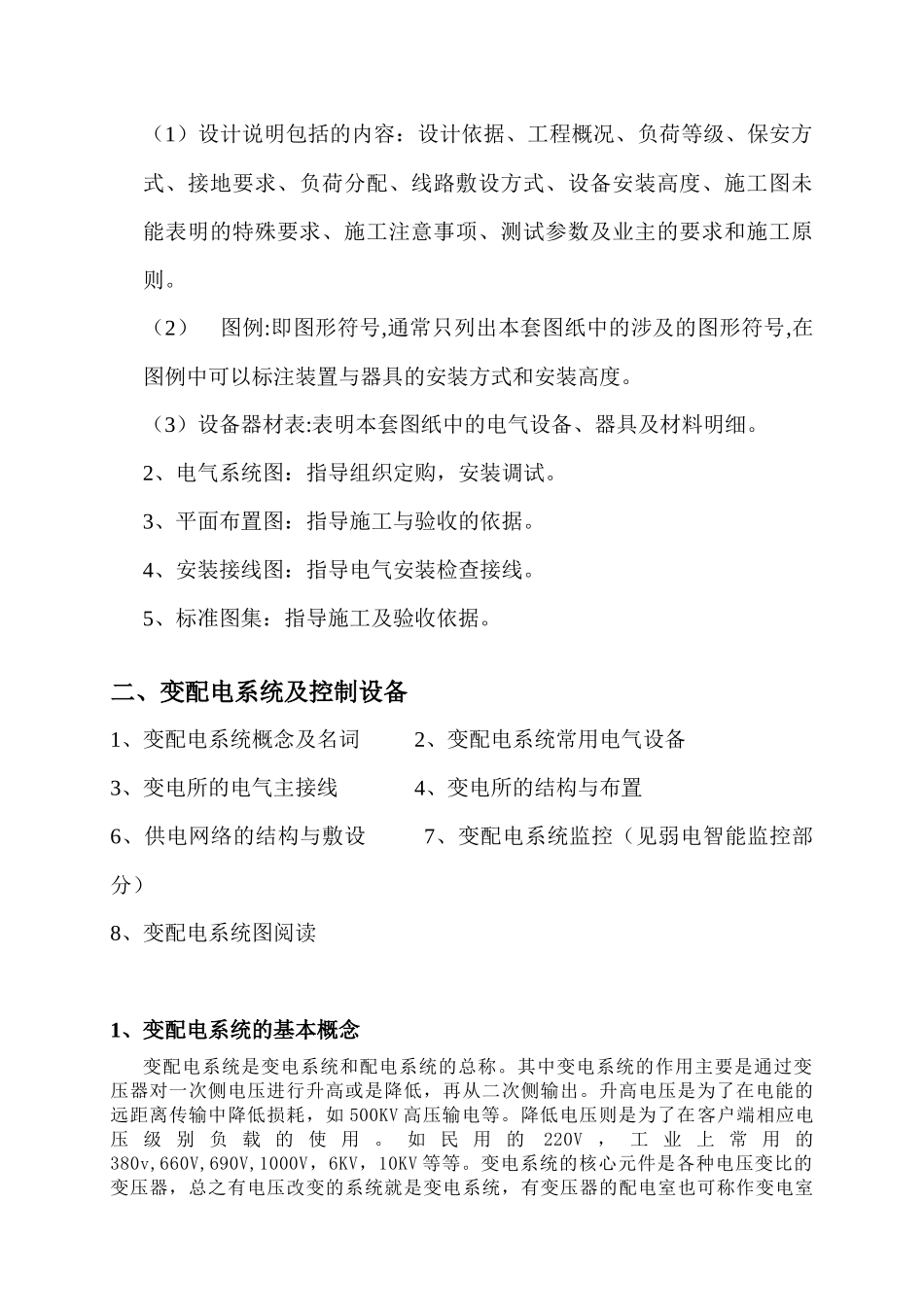

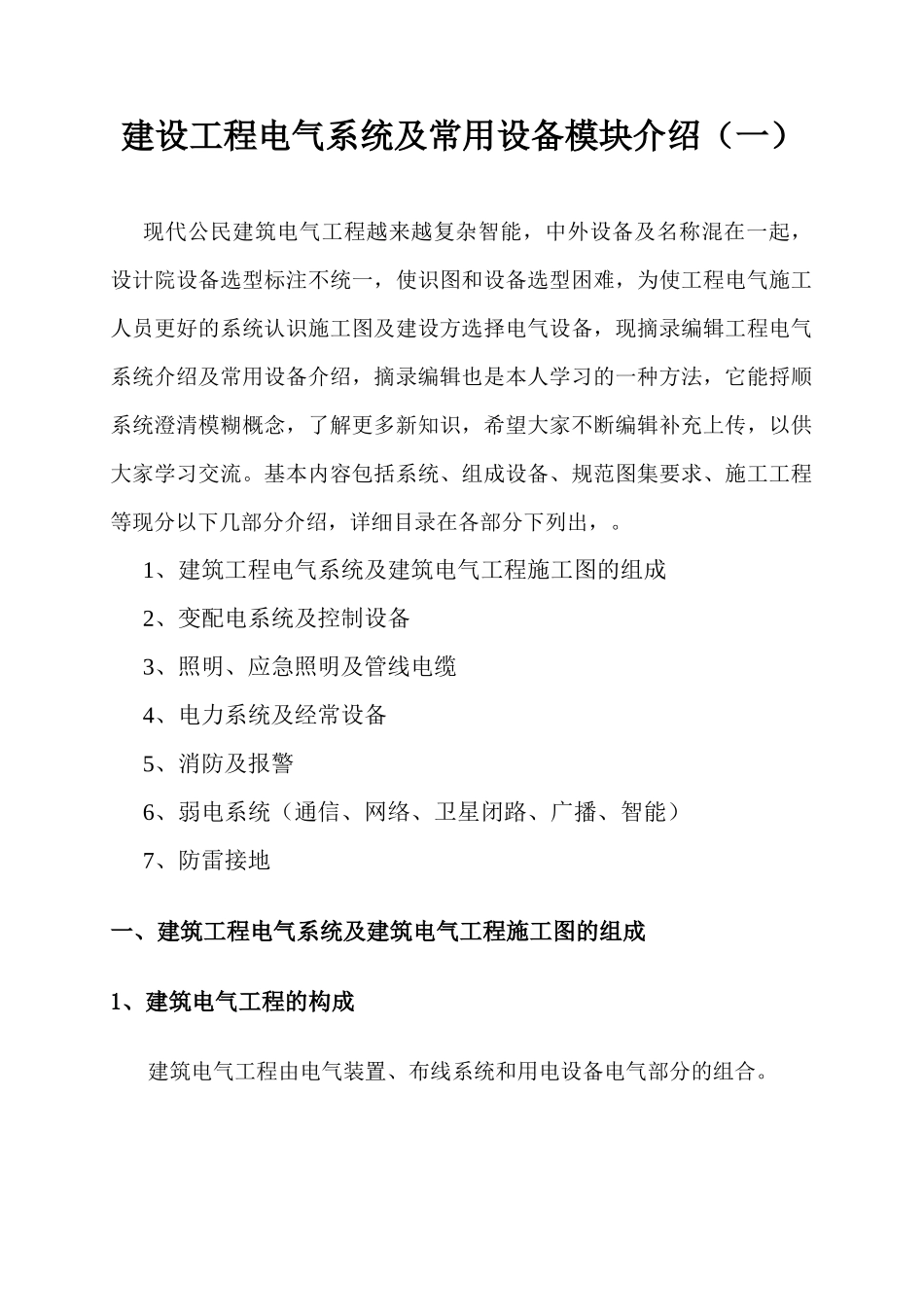

建设工程电气系统及常用设备模块介绍（一）现代公民建筑电气工程越来越复杂智能，中外设备及名称混在一起，设计院设备选型标注不统一，使识图和设备选型困难，为使工程电气施工人员更好的系统认识施工图及建设方选择电气设备，现摘录编辑工程电气系统介绍及常用设备介绍，摘录编辑也是本人学习的一种方法，它能捋顺系统澄清模糊概念，了解更多新知识，希望大家不断编辑补充上传，以供大家学习交流。基本内容包括系统、组成设备、规范图集要求、施工工程等现分以下几部分介绍，详细目录在各部分下列出，。1、建筑工程电气系统及建筑电气工程施工图的组成2、变配电系统及控制设备3、照明、应急照明及管线电缆4、电力系统及经常设备5、消防及报警6、弱电系统（通信、网络、卫星闭路、广播、智能）7、防雷接地一、建筑工程电气系统及建筑电气工程施工图的组成1、建筑电气工程的构成建筑电气工程由电气装置、布线系统和用电设备电气部分的组合。1.电气装置：指的是高低压电气设备及其控制设备，包括变压器、成套高低压配电柜、控制操动用直流柜(带蓄电池)、备用不间断电源、功率因数电容补偿柜、备用柴油发电机组，以及各类动力配电箱和照明配电箱等。其特征是由多种元器件组合而成，具有独立的功能，额定电压大多为10kV或380/220V，仅在控制系统中的电压有24V或12V，安装施工时用标准固定件进行固定，非特殊情况不再对其增添和加工。2.布线系统：指的是以电压为380/220V为主的各类馈电线路的组合，包括电线电缆及其外护用的导管、桥架和线槽，还包括裸母线、封闭母线、低压封闭插接式母线、照明多回路插接小母线等，所有固定、支承、绝缘用的附件均属于布线系统的范畴。安装施工时要依据施工设计图纸将散件形式进场的材料进行组合，因而布线系统安装是用工最多的作业。3.用电设备电气部分：是与建筑设备配套的电力驱动、电加热和电照明等直接消耗电能并转换成其他能的部分，包括电动机、电加热器、电光源等控制设备。建筑物的照明灯具、装饰灯具和开关插座以及供给建筑智能化工程的电源均属建筑用电设备的电气部分。安装施工时要认真阅读用电设备的技术说明文件，进行检查接线，才能使调试顺利、运行正常。2、建筑电气工程施工图的组成电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。1、首页：主要包括目录、设计说明、图例、设备器材图表。（1）设计说明包括的内容：设计依据、工程概况、负荷等级、保安方式、接地要求、负荷分配、线路敷设方式、设备安装高度、施工图未能表明的特殊要求、施工注意事项、测试参数及业主的要求和施工原则。（2）图例:即图形符号,通常只列出本套图纸中的涉及的图形符号,在图例中可以标注装置与器具的安装方式和安装高度。（3）设备器材表:表明本套图纸中的电气设备、器具及材料明细。2、电气系统图：指导组织定购，安装调试。3、平面布置图：指导施工与验收的依据。4、安装接线图：指导电气安装检查接线。5、标准图集：指导施工及验收依据。二、变配电系统及控制设备1、变配电系统概念及名词2、变配电系统常用电气设备3、变电所的电气主接线4、变电所的结构与布置6、供电网络的结构与敷设7、变配电系统监控（见弱电智能监控部分）8、变配电系统图阅读1、变配电系统的基本概念变配电系统是变电系统和配电系统的总称。其中变电系统的作用主要是通过变压器对一次侧电压进行升高或是降低，再从二次侧输出。升高电压是为了在电能的远距离传输中降低损耗，如500KV高压输电等。降低电压则是为了在客户端相应电压级别负载的使用。如民用的220V，工业上常用的380v,660V,690V,1000V，6KV，10KV等等。变电系统的核心元件是各种电压变比的变压器，总之有电压改变的系统就是变电系统，有变压器的配电室也可称作变电室区域变电站380/220V10kV220kV10.5kV变配电所输电网络输电网络升压变电站升压变电站水电厂火电厂（站），或俗称叫配电室。至于配电系统也就好理解了，一个用电系统中如果不存在电压的改变，就是配电系统。配电系统的核心元件是各种电流级别的开关。从一个大支路分成若干个小支路，一个大开关下面接驳若干个小开...
