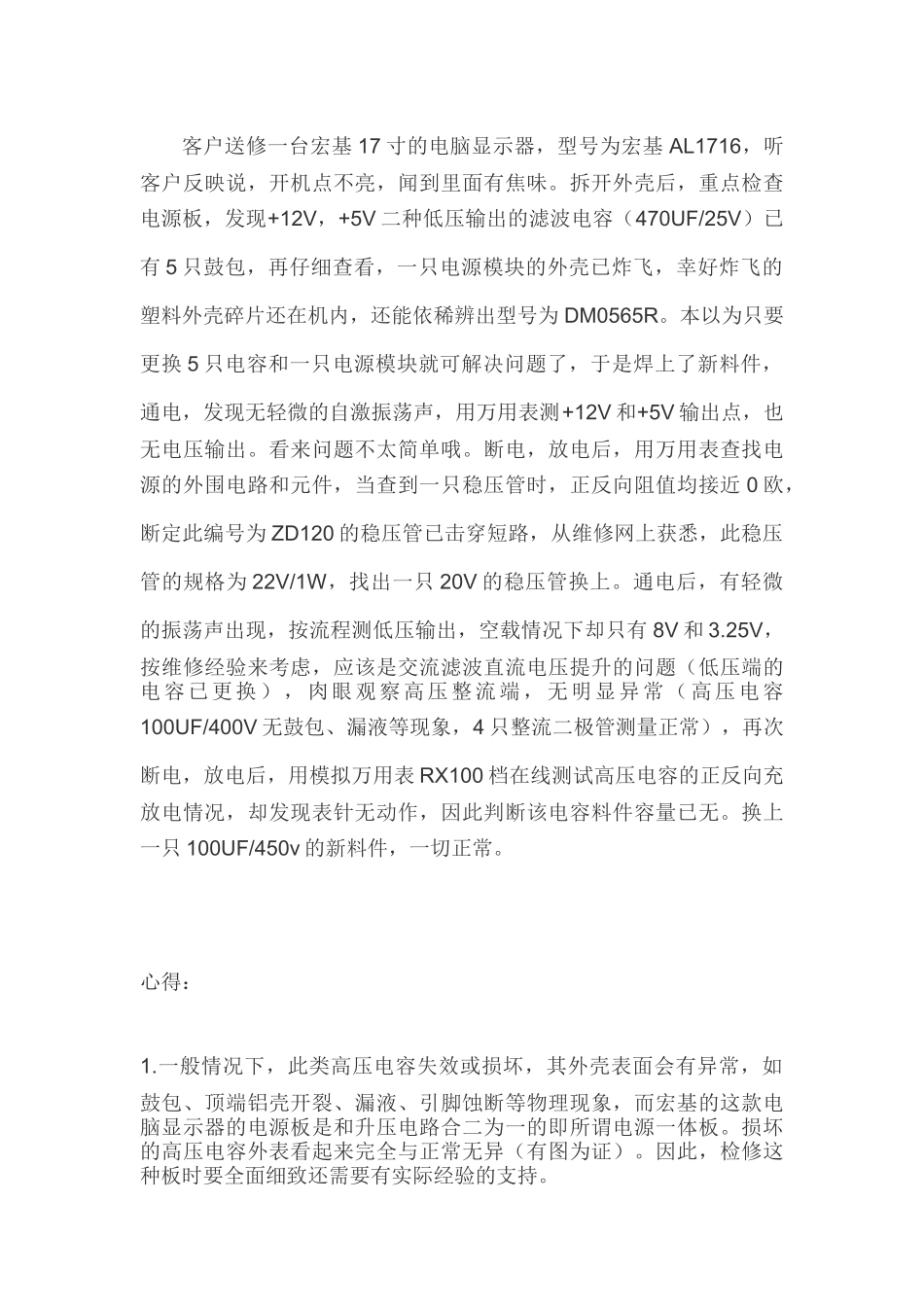

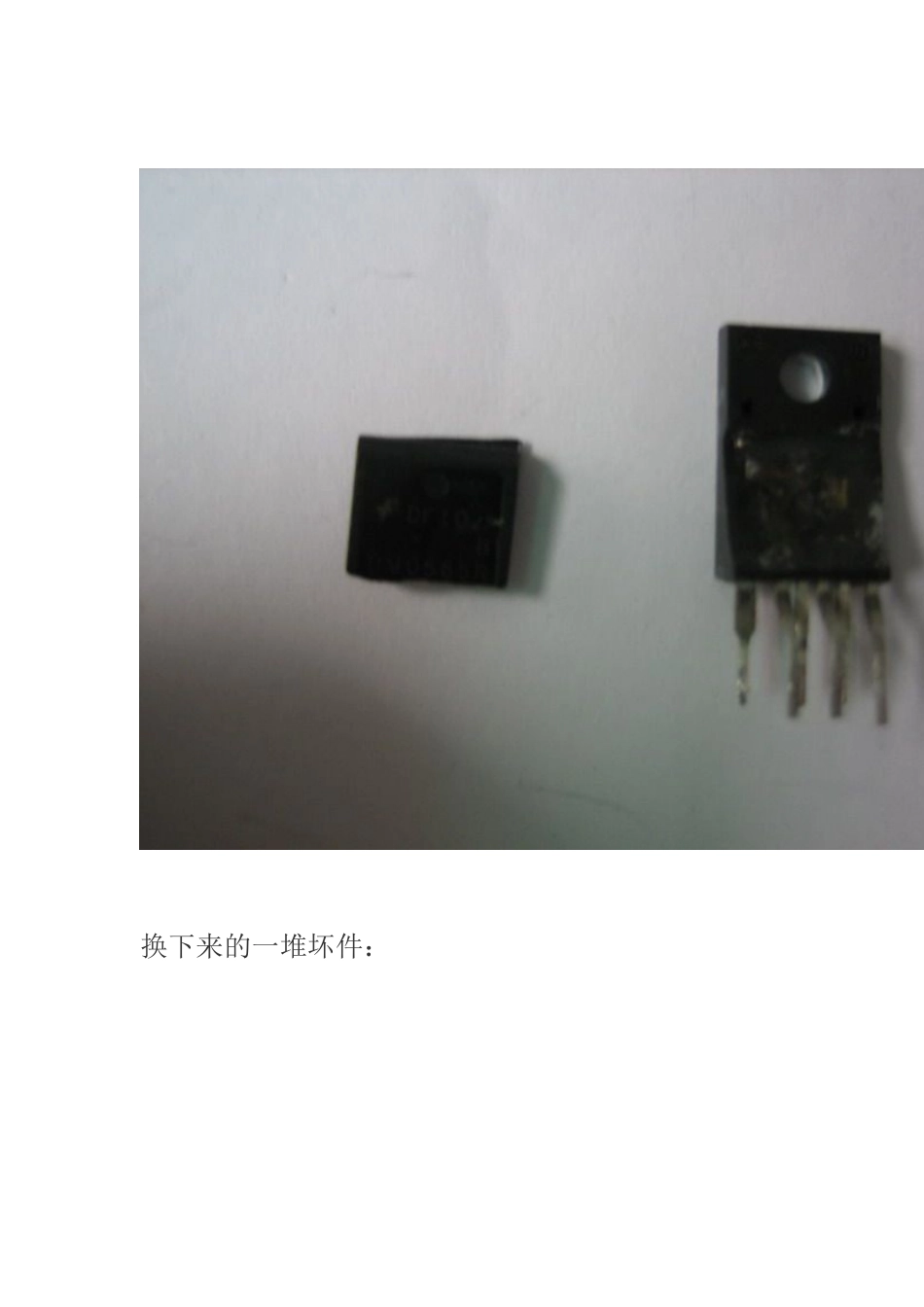

客户送修一台宏基17寸的电脑显示器，型号为宏基AL1716，听客户反映说，开机点不亮，闻到里面有焦味。拆开外壳后，重点检查电源板，发现+12V，+5V二种低压输出的滤波电容（470UF/25V）已有5只鼓包，再仔细查看，一只电源模块的外壳已炸飞，幸好炸飞的塑料外壳碎片还在机内，还能依稀辨出型号为DM0565R。本以为只要更换5只电容和一只电源模块就可解决问题了，于是焊上了新料件，通电，发现无轻微的自激振荡声，用万用表测+12V和+5V输出点，也无电压输出。看来问题不太简单哦。断电，放电后，用万用表查找电源的外围电路和元件，当查到一只稳压管时，正反向阻值均接近0欧，断定此编号为ZD120的稳压管已击穿短路，从维修网上获悉，此稳压管的规格为22V/1W，找出一只20V的稳压管换上。通电后，有轻微的振荡声出现，按流程测低压输出，空载情况下却只有8V和3.25V，按维修经验来考虑，应该是交流滤波直流电压提升的问题（低压端的电容已更换），肉眼观察高压整流端，无明显异常（高压电容100UF/400V无鼓包、漏液等现象，4只整流二极管测量正常），再次断电，放电后，用模拟万用表RX100档在线测试高压电容的正反向充放电情况，却发现表针无动作，因此判断该电容料件容量已无。换上一只100UF/450v的新料件，一切正常。心得：1.一般情况下，此类高压电容失效或损坏，其外壳表面会有异常，如鼓包、顶端铝壳开裂、漏液、引脚蚀断等物理现象，而宏基的这款电脑显示器的电源板是和升压电路合二为一的即所谓电源一体板。损坏的高压电容外表看起来完全与正常无异（有图为证）。因此，检修这种板时要全面细致还需要有实际经验的支持。2.电源模块DM0565R损毁后，极易引起周边的元件也跟着损坏，如代号为ZD120（22V\1W）、ZD121（10V\0.5W）这二只过压保护管。电源一体板全貌：炸裂的电源模块：换下来的一堆坏件：貌似完好的高压电容：
