建筑材料实验指导书VIP免费

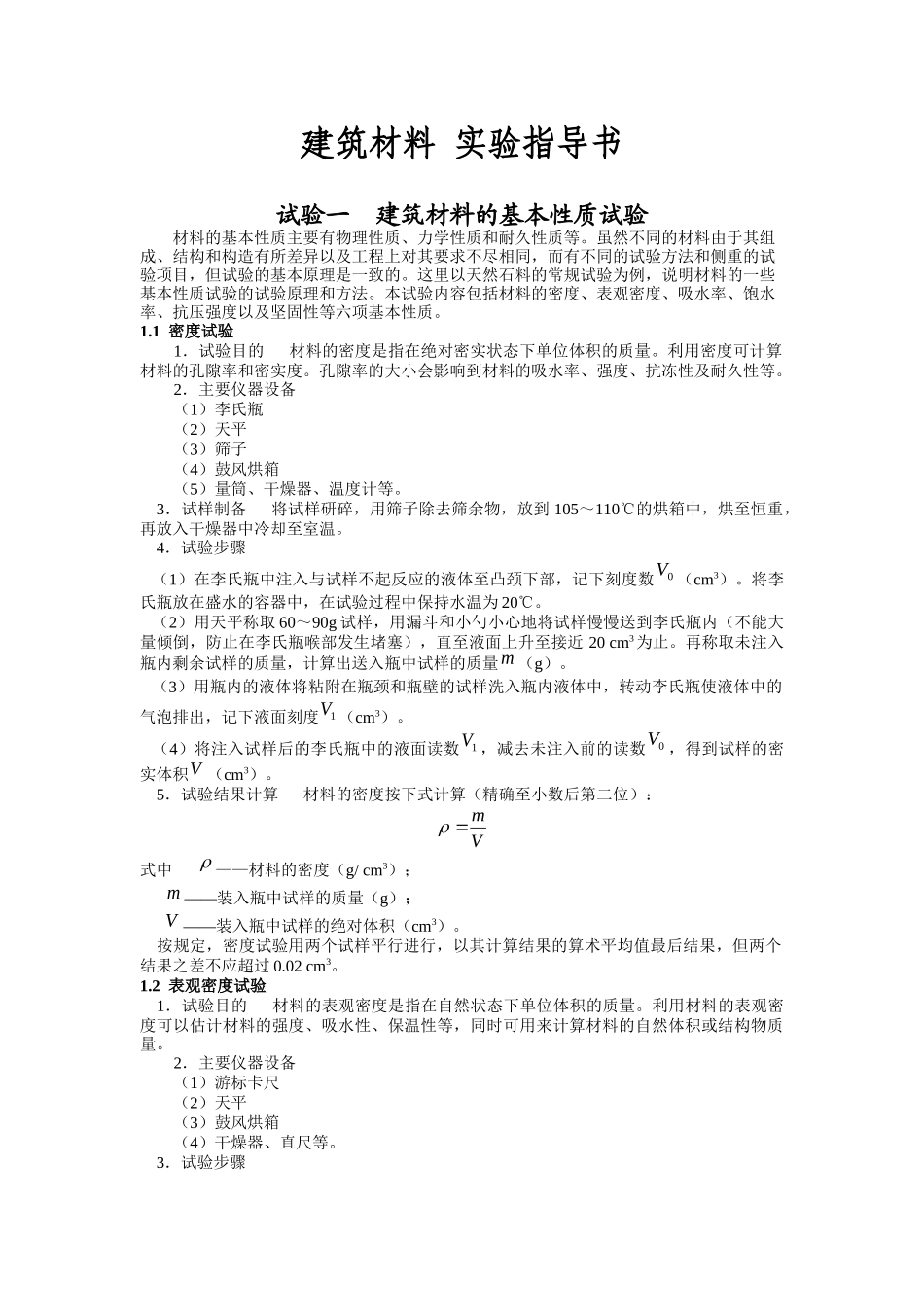

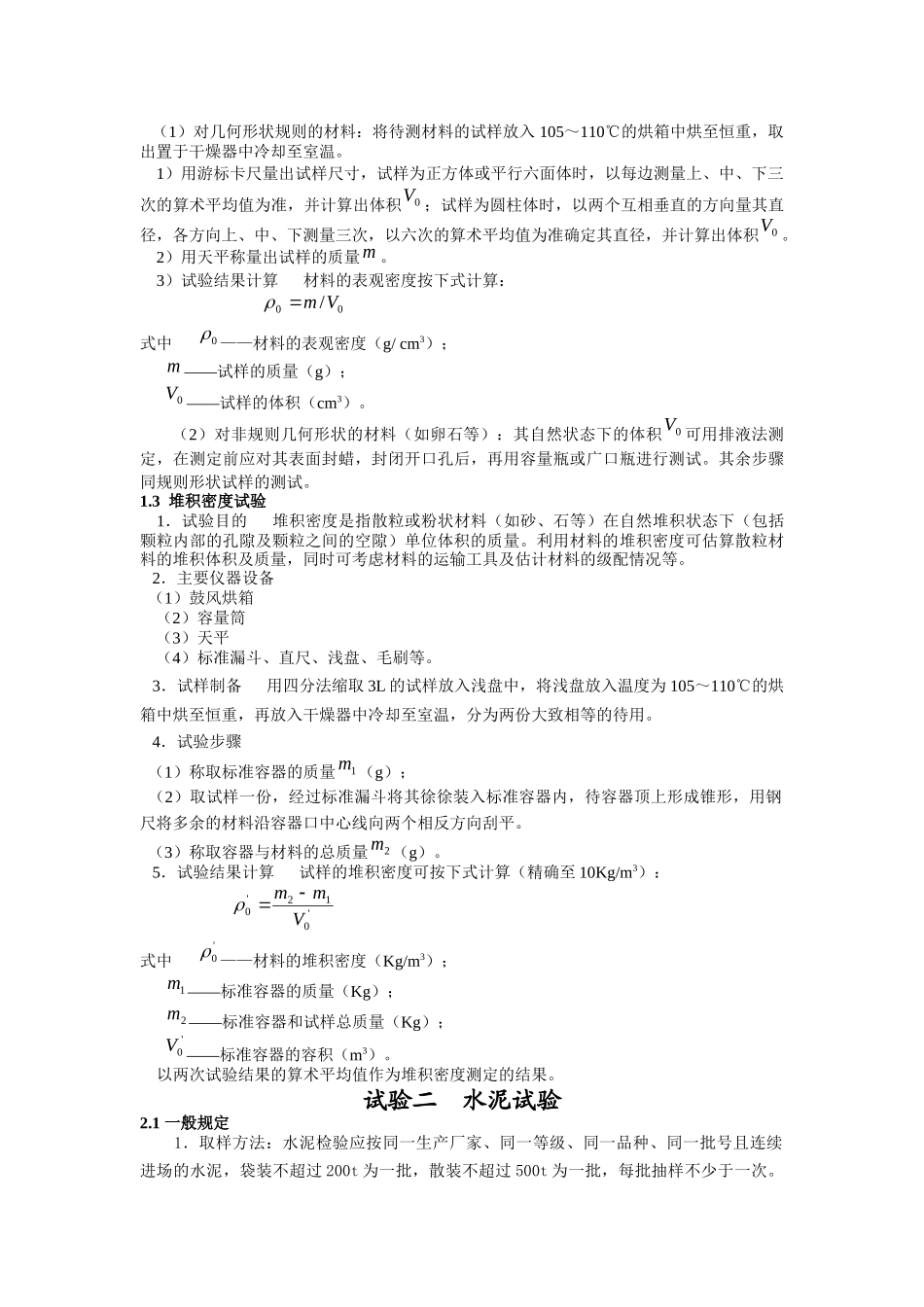

建筑材料实验指导书试验一建筑材料的基本性质试验材料的基本性质主要有物理性质、力学性质和耐久性质等。虽然不同的材料由于其组成、结构和构造有所差异以及工程上对其要求不尽相同，而有不同的试验方法和侧重的试验项目，但试验的基本原理是一致的。这里以天然石料的常规试验为例，说明材料的一些基本性质试验的试验原理和方法。本试验内容包括材料的密度、表观密度、吸水率、饱水率、抗压强度以及坚固性等六项基本性质。1.1密度试验1．试验目的材料的密度是指在绝对密实状态下单位体积的质量。利用密度可计算材料的孔隙率和密实度。孔隙率的大小会影响到材料的吸水率、强度、抗冻性及耐久性等。2．主要仪器设备（1）李氏瓶（2）天平（3）筛子（4）鼓风烘箱（5）量筒、干燥器、温度计等。3．试样制备将试样研碎，用筛子除去筛余物，放到105～110℃的烘箱中，烘至恒重，再放入干燥器中冷却至室温。4．试验步骤（1）在李氏瓶中注入与试样不起反应的液体至凸颈下部，记下刻度数（cm3）。将李氏瓶放在盛水的容器中，在试验过程中保持水温为20℃。（2）用天平称取60～90g试样，用漏斗和小勺小心地将试样慢慢送到李氏瓶内（不能大量倾倒，防止在李氏瓶喉部发生堵塞），直至液面上升至接近20cm3为止。再称取未注入瓶内剩余试样的质量，计算出送入瓶中试样的质量（g）。（3）用瓶内的液体将粘附在瓶颈和瓶壁的试样洗入瓶内液体中，转动李氏瓶使液体中的气泡排出，记下液面刻度（cm3）。（4）将注入试样后的李氏瓶中的液面读数，减去未注入前的读数，得到试样的密实体积（cm3）。5．试验结果计算材料的密度按下式计算（精确至小数后第二位）：式中——材料的密度（g/cm3）；——装入瓶中试样的质量（g）；——装入瓶中试样的绝对体积（cm3）。按规定，密度试验用两个试样平行进行，以其计算结果的算术平均值最后结果，但两个结果之差不应超过0.02cm3。1.2表观密度试验1．试验目的材料的表观密度是指在自然状态下单位体积的质量。利用材料的表观密度可以估计材料的强度、吸水性、保温性等，同时可用来计算材料的自然体积或结构物质量。2．主要仪器设备（1）游标卡尺（2）天平（3）鼓风烘箱（4）干燥器、直尺等。3．试验步骤0Vm1V1V0VVVmmV（1）对几何形状规则的材料：将待测材料的试样放入105～110℃的烘箱中烘至恒重，取出置于干燥器中冷却至室温。1）用游标卡尺量出试样尺寸，试样为正方体或平行六面体时，以每边测量上、中、下三次的算术平均值为准，并计算出体积；试样为圆柱体时，以两个互相垂直的方向量其直径，各方向上、中、下测量三次，以六次的算术平均值为准确定其直径，并计算出体积。2）用天平称量出试样的质量。3）试验结果计算材料的表观密度按下式计算：式中——材料的表观密度（g/cm3）；——试样的质量（g）；——试样的体积（cm3）。（2）对非规则几何形状的材料（如卵石等）：其自然状态下的体积可用排液法测定，在测定前应对其表面封蜡，封闭开口孔后，再用容量瓶或广口瓶进行测试。其余步骤同规则形状试样的测试。1.3堆积密度试验1．试验目的堆积密度是指散粒或粉状材料（如砂、石等）在自然堆积状态下（包括颗粒内部的孔隙及颗粒之间的空隙）单位体积的质量。利用材料的堆积密度可估算散粒材料的堆积体积及质量，同时可考虑材料的运输工具及估计材料的级配情况等。2．主要仪器设备（1）鼓风烘箱（2）容量筒（3）天平（4）标准漏斗、直尺、浅盘、毛刷等。3．试样制备用四分法缩取3L的试样放入浅盘中，将浅盘放入温度为105～110℃的烘箱中烘至恒重，再放入干燥器中冷却至室温，分为两份大致相等的待用。4．试验步骤（1）称取标准容器的质量（g）；（2）取试样一份，经过标准漏斗将其徐徐装入标准容器内，待容器顶上形成锥形，用钢尺将多余的材料沿容器口中心线向两个相反方向刮平。（3）称取容器与材料的总质量（g）。5．试验结果计算试样的堆积密度可按下式计算（精确至10Kg/m3）：式中——材料的堆积密度（Kg/m3）；——标准容器的质量（Kg）；——标准容器和试样总质量（Kg）；——标准容器的容积（m3）。以两次试验结果的算术平均值作为堆积密度测定的结果。...
