同轴射频电缆接口器型号命名方法及种类VIP免费

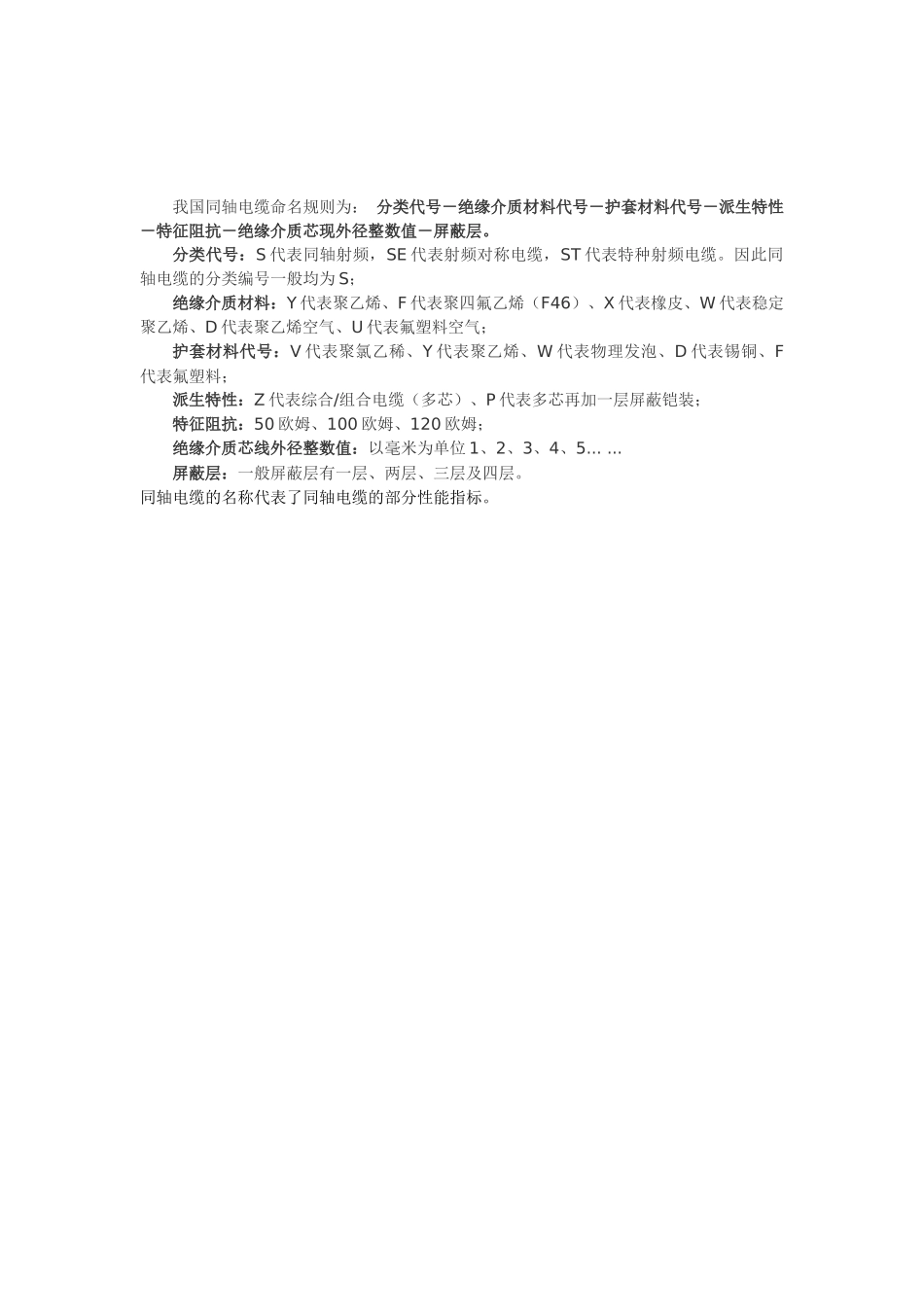

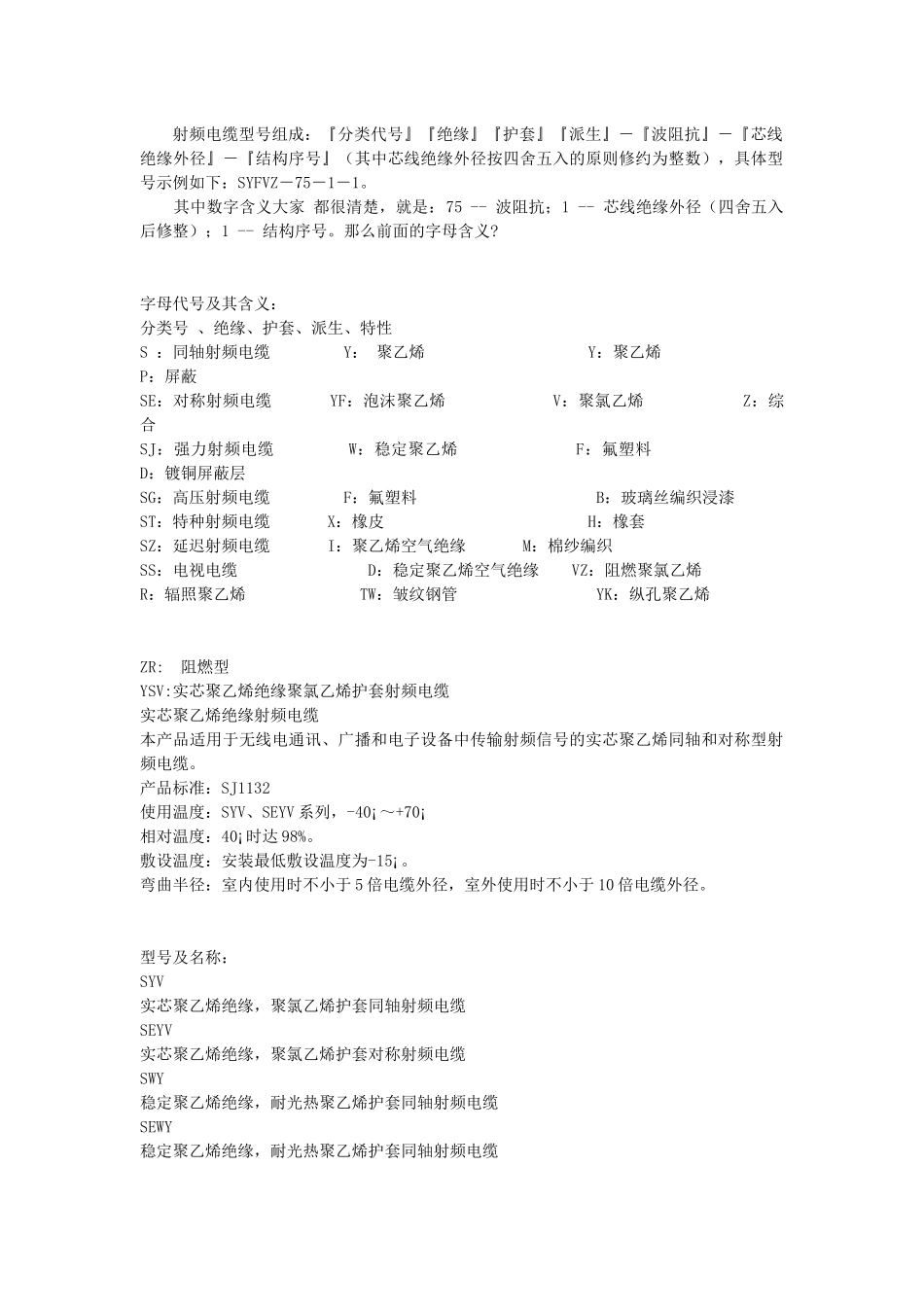

同轴射频电缆接口器型号命名方法及种类http://www.txrzx.com/content.asp?id=3930&Classid=89同轴射频电缆接口种类有高频连接器（插头、插座）结构转换器、阻抗转接器等多种类型。1、高频连接器（插头、插座）高频连接器（插头、插座）用于同轴射频电缆与设备（如收信天线共用器、收信机射频输入口等）的连接。插头是具有连接机构的主动部分即螺母或卡口连接套的连接器，一般为自由连接器。插座是与插头相配连接的连接器，一般为固定连接器。射频连接器的型号由主称代号和结构形式代号两部分组成，中间用短横线“-”隔开。高频连接器（插头、插座）类型代号详见下表1，结构形式代号详见下表2。表1：高频连接器（插头、插座）类型代号表2：高频连接器（插头、插座）结构形式代号例如：L16-JW5表示连接螺纹为M16×1的弯式插头，插头内装插针，配用SYV-50-3电缆。再如SL16M-50KF表示连接螺纹为M16×1的直插式密封插座，插座内装插孔，阻抗50Ω，法兰盘安装。转接器和阻抗转换器的型号组成方法，以插头或插座型号为基础派生，一般采用下列形式。2、结构转接器用于系列内转接或系列间转接。如L16/Q9-50JK表示一端为L16型插头，另一端为Q9型插座，阻抗为50Ω转换器。再如Q9-50KJK表示的是T形转接器，即均为Q9型插座，主路两端为插座，另一端为插头，阻抗为50Ω转换器。3、阻抗转接器用于不同特性阻抗电缆的转接。如L16-50J/75K表示一段为50Ω的插头，另一端为75Ω的插座，两端均为L16型的阻抗转换器。再如N-50J/75K表示一段为50Ω的插头，另一端为75Ω的插座，两端均为N型的阻抗转换器。SYV射频电缆SYV实芯聚乙烯绝缘射频电缆：本产品适用于无线电通讯、电视、广播和有关电子设备中传输射频信号。产品使用温度-40℃~+70℃。实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆型号规格SYVSYV22ZR-SYVZR-SYV22SYYSYV23ZR-SYY23SYY23SYV-50-17|SYV-50-15|SYV-50-12|SYV-50-9|SYV-50-7|SYV-50-5|SYV-50-3|SYV-50-2|SYV-75-3|SYV-75-4|SYV-75-5|SYV-75-7|SYV-75-9|SYV-75-12|SYV-75-15|SYV-75-17|SYV-100-7|射频电缆型号组成：『分类代号』『绝缘』『护套』『派生』－『波阻抗』－『芯线绝缘外径』－『结构序号』（其中芯线绝缘外径按四舍五入的原则修约为整数），具体型号示例如下：SYFVZ－75－1－1。其中数字含义大家都很清楚，就是：75--波阻抗；1--芯线绝缘外径（四舍五入后修整）；1--结构序号。那么前面的字母含义?字母代号及其含义：分类号、绝缘、护套、派生、特性S：同轴射频电缆Y：聚乙烯Y：聚乙烯P：屏蔽SE：对称射频电缆YF：泡沫聚乙烯V：聚氯乙烯Z：综合SJ：强力射频电缆W：稳定聚乙烯F：氟塑料D：镀铜屏蔽层SG：高压射频电缆F：氟塑料B：玻璃丝编织浸漆ST：特种射频电缆X：橡皮H：橡套SZ：延迟射频电缆I：聚乙烯空气绝缘M：棉纱编织SS：电视电缆D：稳定聚乙烯空气绝缘VZ：阻燃聚氯乙烯R：辐照聚乙烯TW：皱纹钢管YK：纵孔聚乙烯ZR:阻燃型YSV:实芯聚乙烯绝缘聚氯乙烯护套射频电缆实芯聚乙烯绝缘射频电缆本产品适用于无线电通讯、广播和电子设备中传输射频信号的实芯聚乙烯同轴和对称型射频电缆。产品标准：SJ1132使用温度：SYV、SEYV系列，-40¡～+70¡相对温度：40¡时达98%。敷设温度：安装最低敷设温度为-15¡。弯曲半径：室内使用时不小于5倍电缆外径，室外使用时不小于10倍电缆外径。型号及名称：SYV实芯聚乙烯绝缘，聚氯乙烯护套同轴射频电缆SEYV实芯聚乙烯绝缘，聚氯乙烯护套对称射频电缆SWY稳定聚乙烯绝缘，耐光热聚乙烯护套同轴射频电缆SEWY稳定聚乙烯绝缘，耐光热聚乙烯护套同轴射频电缆我国同轴电缆命名规则为：分类代号－绝缘介质材料代号－护套材料代号－派生特性－特征阻抗－绝缘介质芯现外径整数值－屏蔽层。分类代号：S代表同轴射频，SE代表射频对称电缆，ST代表特种射频电缆。因此同轴电缆的分类编号一般均为S；绝缘介质材料：Y代表聚乙烯、F代表聚四氟乙烯（F46）、X代表橡皮、W代表稳定聚乙烯、D代表聚乙烯空气、U代表氟塑料空气；护套材料代号：V代表聚氯乙稀、Y代表聚乙烯、W代表物理发泡、D代表锡铜、F代表氟塑料；派生特性：Z代表综合/组合电缆（多芯）、P代表多芯再...
