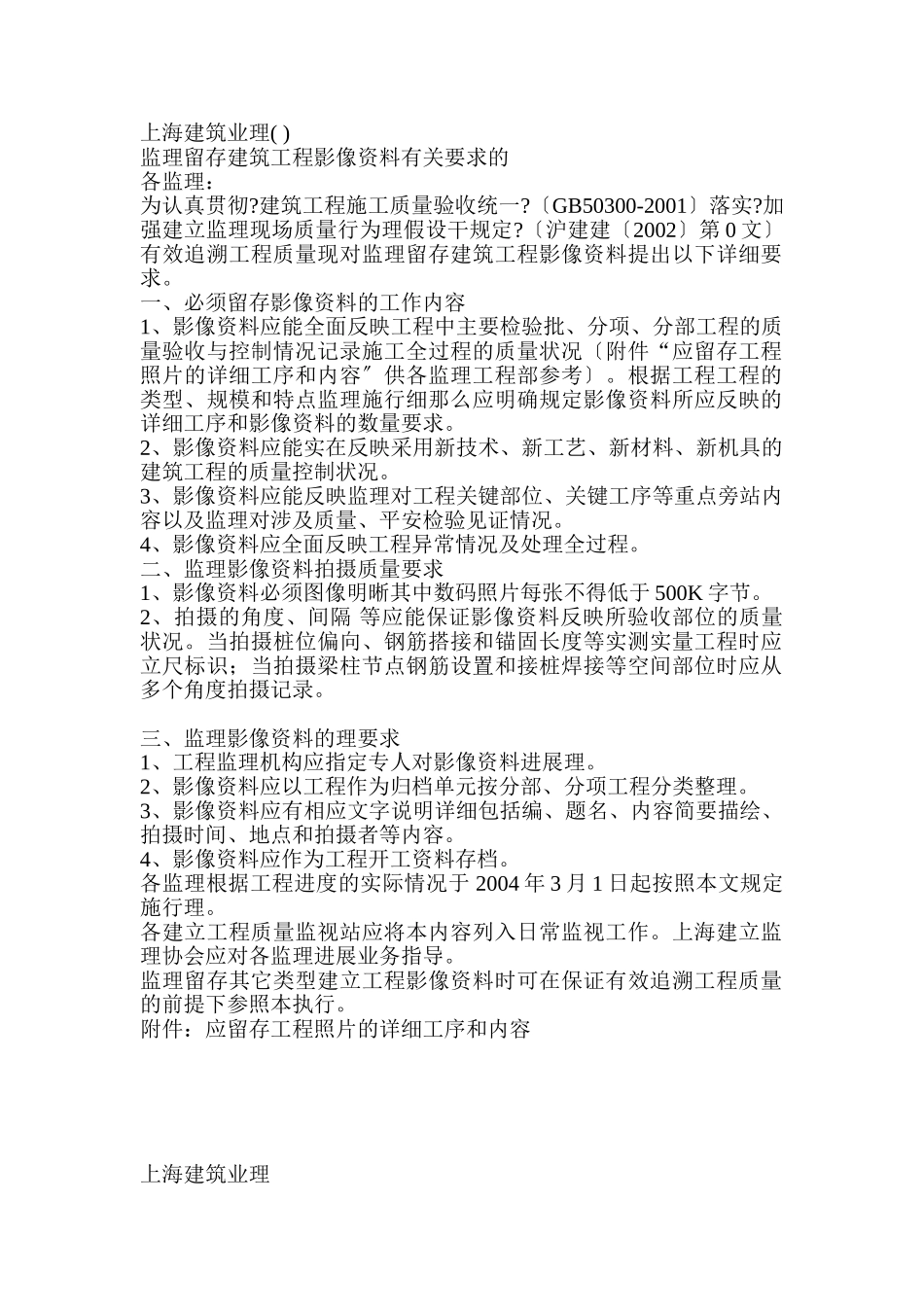

上海建筑业理()监理留存建筑工程影像资料有关要求的各监理：为认真贯彻?建筑工程施工质量验收统一?〔GB50300-2001〕落实?加强建立监理现场质量行为理假设干规定?〔沪建建〔2002〕第0文〕有效追溯工程质量现对监理留存建筑工程影像资料提出以下详细要求。一、必须留存影像资料的工作内容1、影像资料应能全面反映工程中主要检验批、分项、分部工程的质量验收与控制情况记录施工全过程的质量状况〔附件“应留存工程照片的详细工序和内容〞供各监理工程部参考〕。根据工程工程的类型、规模和特点监理施行细那么应明确规定影像资料所应反映的详细工序和影像资料的数量要求。2、影像资料应能实在反映采用新技术、新工艺、新材料、新机具的建筑工程的质量控制状况。3、影像资料应能反映监理对工程关键部位、关键工序等重点旁站内容以及监理对涉及质量、平安检验见证情况。4、影像资料应全面反映工程异常情况及处理全过程。二、监理影像资料拍摄质量要求1、影像资料必须图像明晰其中数码照片每张不得低于500K字节。2、拍摄的角度、间隔等应能保证影像资料反映所验收部位的质量状况。当拍摄桩位偏向、钢筋搭接和锚固长度等实测实量工程时应立尺标识；当拍摄梁柱节点钢筋设置和接桩焊接等空间部位时应从多个角度拍摄记录。三、监理影像资料的理要求1、工程监理机构应指定专人对影像资料进展理。2、影像资料应以工程作为归档单元按分部、分项工程分类整理。3、影像资料应有相应文字说明详细包括编、题名、内容简要描绘、拍摄时间、地点和拍摄者等内容。4、影像资料应作为工程开工资料存档。各监理根据工程进度的实际情况于2004年3月1日起按照本文规定施行理。各建立工程质量监视站应将本内容列入日常监视工作。上海建立监理协会应对各监理进展业务指导。监理留存其它类型建立工程影像资料时可在保证有效追溯工程质量的前提下参照本执行。附件：应留存工程照片的详细工序和内容上海建筑业理二ΟΟ四年一月抄送：各建立工程质量监视站、上海建立监理协会附件：应留存工程照片的详细工序和内容序分部工程子分部工程分项工程详细工序和内容备注1地基与根底无支护土方土方开挖分层开挖过程、坑底人工扦土、开挖后基坑全貌及地基验槽土方回填回填土料验收、分层压实厚度及压实系数检测见证排桩墙钢板桩进场验收、桩帽导架验收、钢板桩打设偏向状况及钢板桩锁口固定情况灌注桩参见桩基水泥土桩墙〔含SMW工法〕小样桩验收、水泥浆比重测试、水泥浆流量计检查验收、搅拌机提升喷浆过程、型钢吊放、水泥土试块制作锚杆及土钉墙锚杆或土钉验收、钻成孔过程、锚杆或土钉安装、喷射砼施工旁站、试块留置及喷锚墙面厚度的验收地下连续墙导墙质量验收、钢筋笼及埋件验收、成槽过程、钢筋笼吊放、锁口或接头箱的吊放、泥浆制备系统验收、砼浇筑过程旁站、塌落度测试、试块制作、开挖后墙面形状验收钢及混凝土支撑开槽支撑过程、每道支撑平面形状、预应力施加旁站、支撑爆破平安防护设施、混凝土支撑与围护构造节点钢筋连接构造、钢构件螺栓连接或焊接验收地基处理水泥土搅拌桩地基桩位验收、水泥浆流量计检查验收、搅拌机提升喷浆过程、水泥浆比重测试、水泥土试块制作注浆地基桩位验收、浆液拌制、注浆施工过程及注浆体强度检测序分部工程子分部工程分项工程详细拍摄部位和内容备注1地与根底桩基静压桩成品桩验收、压桩过程、接桩焊接验收、终压验收〔压力和桩顶标高〕、开挖后桩位及桩头锚筋焊接验收灌注桩护筒埋设验收、钻成孔过程、钢筋笼制作验收、钢筋笼焊接验收、砼浇筑旁站过程、塌落度测试和试块制作、开挖后桩位及截桩、接桩处理验收PHC桩成品桩验收、打桩过程、接桩焊接验收、开挖后桩位验收以及桩孔内清理状况、锚接钢筋笼制作和安放验收和填芯砼的浇捣旁站砼预制桩成品桩验收、打桩过程、接桩焊接验收、开挖后桩位验收及桩头锚筋焊接验收钢桩成品桩验收、打桩过程、接桩焊接验收、焊缝探伤检测、开挖后桩位验收及桩头处理混凝土基础模板承台根底、梁模板及支撑平面、地下构造楼板及外墙面模板与支撑平面无／有地下室钢筋承台根底钢筋、底板钢筋〔含抗裂构造钢筋〕、梁柱节点钢筋、柱子插筋留置或...
