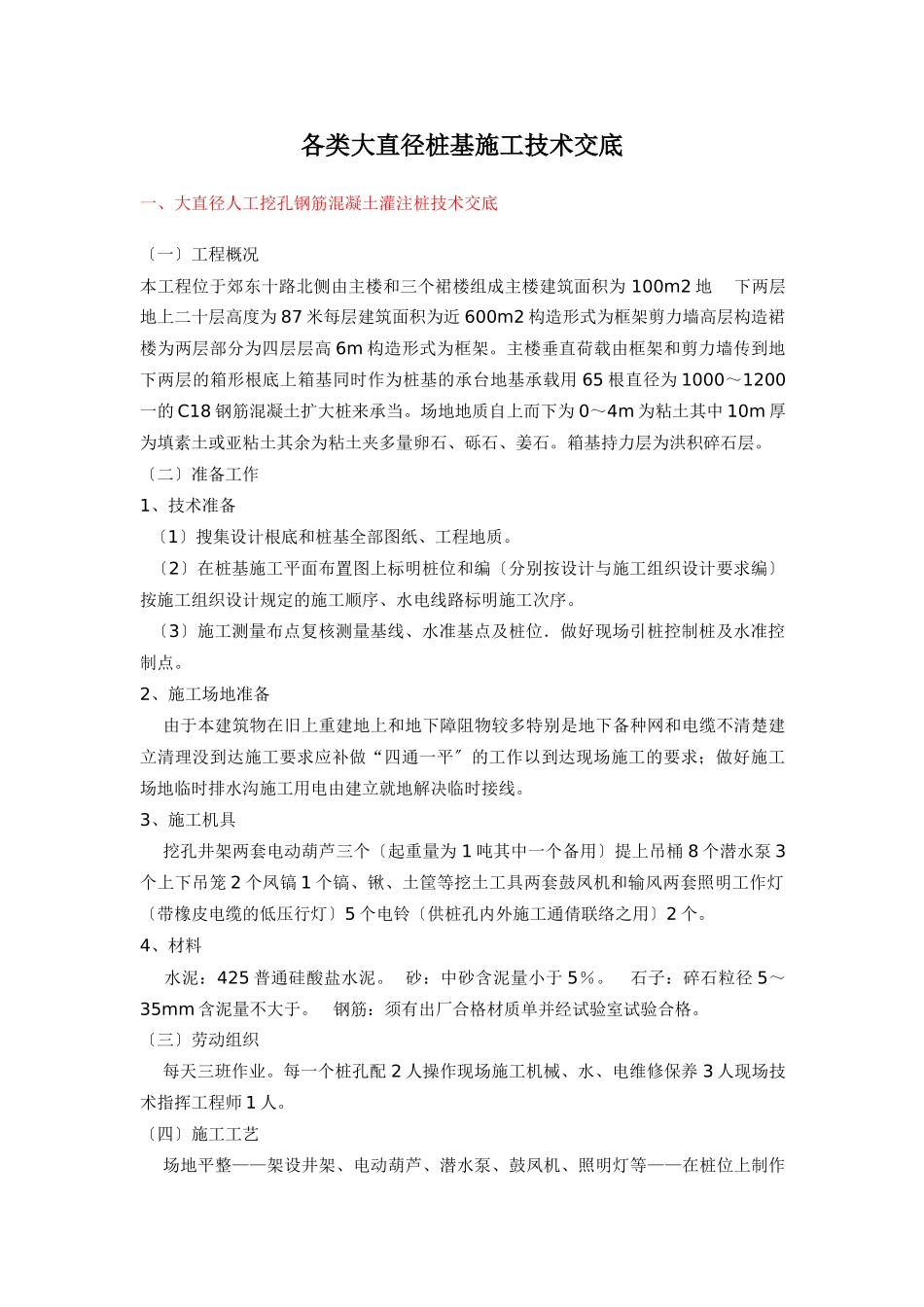

各类大直径桩基施工技术交底一、大直径人工挖孔钢筋混凝土灌注桩技术交底〔一〕工程概况本工程位于郊东十路北侧由主楼和三个裙楼组成主楼建筑面积为100m2地下两层地上二十层高度为87米每层建筑面积为近600m2构造形式为框架剪力墙高层构造裙楼为两层部分为四层层高6m构造形式为框架。主楼垂直荷载由框架和剪力墙传到地下两层的箱形根底上箱基同时作为桩基的承台地基承载用65根直径为1000～1200一的C18钢筋混凝土扩大桩来承当。场地地质自上而下为0～4m为粘土其中10m厚为填素土或亚粘土其余为粘土夹多量卵石、砾石、姜石。箱基持力层为洪积碎石层。〔二〕准备工作1、技术准备〔1〕搜集设计根底和桩基全部图纸、工程地质。〔2〕在桩基施工平面布置图上标明桩位和编〔分别按设计与施工组织设计要求编〕按施工组织设计规定的施工顺序、水电线路标明施工次序。〔3〕施工测量布点复核测量基线、水准基点及桩位．做好现场引桩控制桩及水准控制点。2、施工场地准备由于本建筑物在旧上重建地上和地下障阻物较多特别是地下备种网和电缆不清楚建立清理没到达施工要求应补做“四通一平〞的工作以到达现场施工的要求；做好施工场地临时排水沟施工用电由建立就地解决临时接线。3、施工机具挖孔井架两套电动葫芦三个〔起重量为1吨其中一个备用〕提上吊桶8个潜水泵3个上下吊笼2个凤镐1个镐、锹、土筐等挖土工具两套鼓凤机和输风两套照明工作灯〔带橡皮电缆的低压行灯〕5个电铃〔供桩孔内外施工通倩联络之用〕2个。4、材料水泥：425普通硅酸盐水泥。砂：中砂含泥量小于5％。石子：碎石粒径5～35mm含泥量不大于。钢筋：须有出厂合格材质单并经试验室试验合格。〔三〕劳动组织每天三班作业。每一个桩孔配2人操作现场施工机械、水、电维修保养3人现场技术指挥工程师1人。〔四〕施工工艺场地平整——架设井架、电动葫芦、潜水泵、鼓凤机、照明灯等——在桩位上制作沉井——挖土〔遇到地下水时用潜水泵抽水〕、每往下挖l米应清理孔壁校核该段桩孔的垂直度和直径支模板浇灌混凝土〔C18〕护壁——拆模板后继续往下挖、支模板、浇灌混凝土护壁〔混凝土强度要到达50％才可以进展下一道工序〕直挖到设计要求的岩层〔大于等于500〕后进展扩大头施工挖土——验收柱孔宜径、深度、扩大端尺寸；持力层地质情况排除孔底积水和清理虚土浇灌桩身素混凝土〔素混凝土上面标高到达一8m〕后放入钢筋笼架继续浇灌混凝土至桩顶。1、桩位每一根桩在施工前要设置带十字线的小木桩在施工时不得任意挪动在施工中作为校核桩孔垂直度和桩中心是否偏离的根据。2、混凝土护壁第一步混凝土护壁须高出外地程度面200mm见图41所示然后将小木桩所定桩位的十字中线引到护壁上。混凝土护厚度为100mm每步高lm并应按1/100放坡混凝土设计强度为C18。这种锯齿形台阶〔如图41所示〕即可防止土壁塌陷特别是雨季地下水多时起到防护作用工人在桩孔内施工有平安感同时又可作为紧急倩况下施工人员上下蹬踏。施工护壁混凝土的模板用四块弧形钢模拼装而成每步护壁支模时均应以十字线吊中从而保证桩位和孔半径的准确性。垂直度偏向控制在之内。护壁混凝土到达1Mpa〔常温情况下均2min〕方可拆模。3.挖土采用短把的槁、锨等简易工具人工挖土遇到比拟硬的岩石时可用风搞。垂直运土浅时可直接用绳提深时用电动葫芦〔几个桩位同时使用〕入桩孔较深时用鼓风机和输凤向桩孔中送入新颖室气。提土桶或筐上下均用电铃随时联络。桩孔较深时用橡皮电缆的低压灯照明。4.桩身钢筋混凝土施工〔1〕、先对柱端扩大头地质情况〔主要是指土质情况〕进展隐蔽检查验收。由于本工程为重点工程桩端地质情况验收按图纸规定由设计院地质人员下桩孔底遂个验收做好隐蔽记录确认地基土层无误及桩端扩大头几何尺寸准确前方可进展下一步工序以保证按设计耍求到达设计所规定的持力层和嵌入深度500mm以上。〔2〕、设计标高—8米以下桩身为素混凝土C18浇灌桩身混凝土采用圆形漏斗帆布串倚下料距混凝土面不得大于2m应连续浇筑分步振捣每步厚度不得超过lm以保证桩身混凝土的实度。〔3〕、设计标高一8米以上桩身为钢筋混凝土。在地面预制好钢筋笼骨架由电动葫芦吊入桩孔内也可在桩孔内由下而上...
