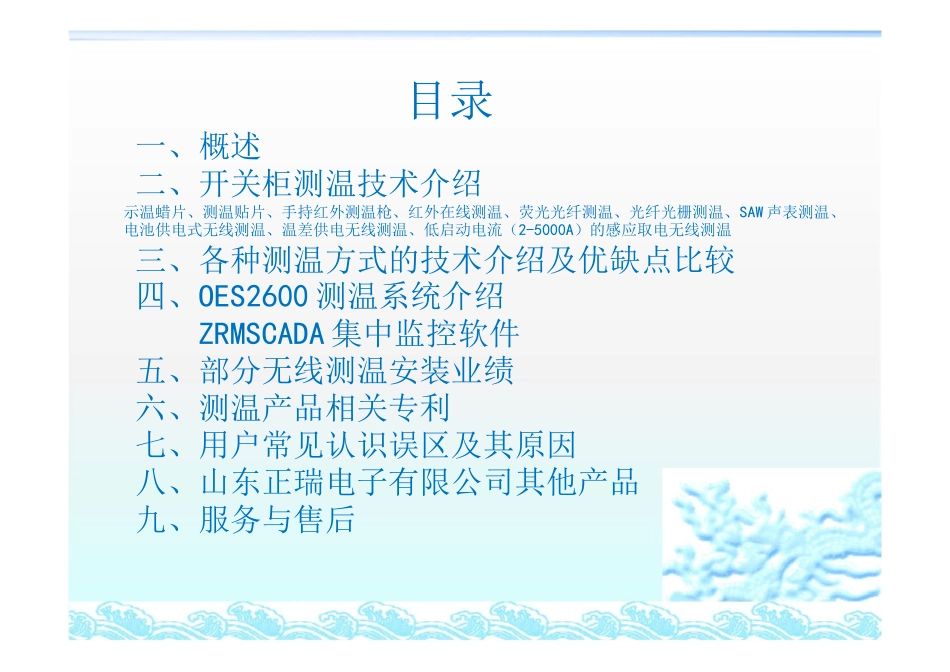

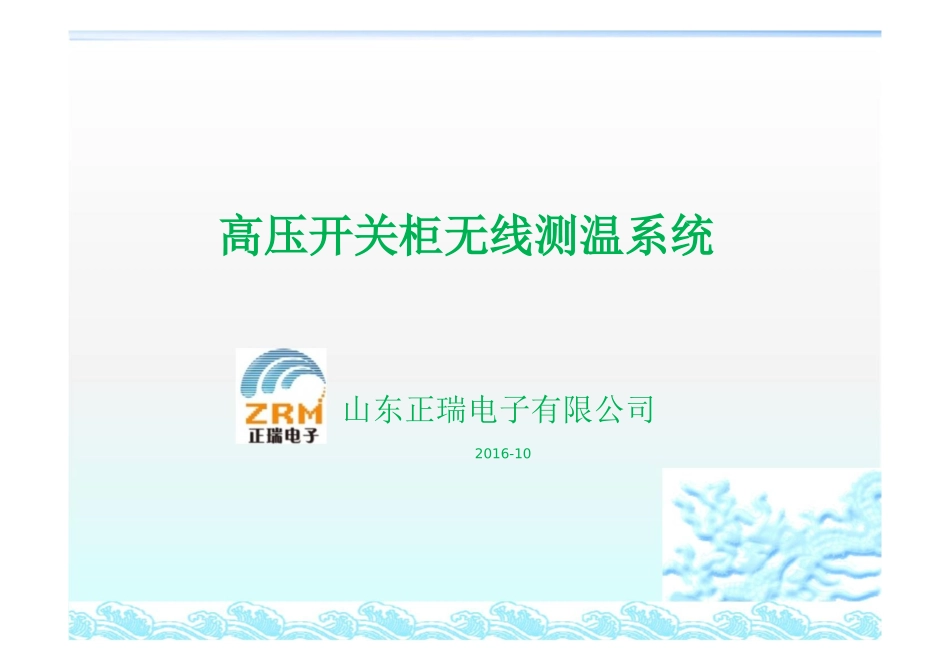

高压开关柜无线测温系统山东正瑞电子有限公司2016-10目录一、概述二、开关柜测温技术介绍示温蜡片、测温贴片、手持红外测温枪、红外在线测温、荧光光纤测温、光纤光栅测温、SAW声表测温、电池供电式无线测温、温差供电无线测温、低启动电流（2-5000A）的感应取电无线测温三、各种测温方式的技术介绍及优缺点比较四、OES2600测温系统介绍ZRMSCADA集中监控软件五、部分无线测温安装业绩六、测温产品相关专利七、用户常见认识误区及其原因八、山东正瑞电子有限公司其他产品九、服务与售后一、概述随着现代电力向着高电压、大机组、大容量的迅速发展，对电力系统供电可靠性的要求越来越高。影响电力系统安全运行的因素很多，其中一个重要的方面是电气设备的安全运行问题。由于绝大多数电气设备长期在高电压、大电流下满负荷运行，且多为封闭式结构，散热效果差，热积累大，结果导致设备绝缘损坏，造成设备损坏和用户停电的重大事故。高压开关柜作为发电厂、变电站中的重要设备，担负着关合电力线路、保护系统安全的双重功能。高压开关柜的长期运行中，柜内导电连接处的接触特性直接影响开关柜的可靠性。机械振动、触头烧蚀等原因可能造成接触处温度升高，引起接触处氧化，使接触电阻进一步增加，温度进一步上升，导致触头局部熔焊、产生火花甚至电弧放电，殃及周围绝缘材料。近年来，在电厂和变电站已经发多起开关柜过热事故，造成火灾和大面积停电。部分现场照片部分现场照片因而对全封闭的高压开关电器，监测和监视高压开关触点连接处的工作温度，提前发现和排除热故障隐患，对电力系统的安全可靠运行具有重要意义。电气设备的实时温度监测，已成为电力系统安全运行急需解决的实际问题，是提高电气设备可靠性和节约能源的迫切需要，也是电力生产科技进步的必然要求！二、开关柜测温技术介绍实际用户对测温的基本要求：1、安全性要求：不破坏原有开关柜结构及相间绝缘距离。2、可靠性要求：运行稳定持久，后期维护少。3、实时性要求：能够尽快的反映被测点的温度变化情况。4、安装要求：受停电时间所限，安装尽量简单方便，现场用时少。5、安装位置要求：母线停电不方便，尽量在动触头侧安装。6、经济要求：减少人工巡视工作量和工作人员数量，提高劳动效率。7、扩展性：在上层平台不变的情况下，可任意增减传感器。8、兼容性：能兼容不同厂家的在线监测产品，可与不同厂家的集中监控平台无缝对接。二、开关柜测温技术介绍①示温蜡片示温蜡片是用温度蜡做成的，当温度超过示温蜡片额定融化温度时，示温蜡片自动融化脱落，表明过热状态。其原理就是蜡的熔点原理。无法实现触头测温②测温贴片其机理有各种各样，不尽用同，但都是物体受热后发生一系列化学和物理变化，由分子结构的改变，导致反射光的颜色发生变化。例如，晶型转化、升华、失水、氧化、分解引起光散射的频带转移。无法实现触头测温③手持红外测温枪红外检测的基本原理是基于辐射定律，任何温度高于绝对零度的物体都会不停地向空间发出红外辐射能量，而且温度越高发出的红外辐射能量越强，因此只要运用适当的红外检测仪器，检测设备发出的红外辐射能量，再经过专门的信号处理系统进行处理，就可以获得设备表面的温度分布状况，最后经过计算实现温度的测量。对于中置式开关柜无法探测触头温度无法在线测温④红外在线测温基本原理同上只能测铜排温度安装繁琐，需要母线停电测量误差较大有对准问题⑤荧光光纤测温原理：当发光材料受到入射光照射，吸收光能后从基态进入激发态，退激发并发出比入射光的波长长的出射光（通常波长在可见光波段），具有这种性质的出射光就被称之为荧光。某些稀土荧光材料受激励光照射并激发后，发射出可见的线状光谱，即荧光及其余辉。若荧光的某一参数受温度的调制，且它们的关系呈现出单调性，则可利用这种关系进行测温。⑤荧光光纤测温原理：在某一段温度范围内，无论何种荧光物质，它们的荧光寿命均表现出一定温度相关性，而荧光寿命测温原理正是建立在这种温度相关性上的误差较大高低压有光纤连接，光纤电腐蚀导致安全隐患，会破坏绝缘⑥光纤光栅测温光纤光栅是一种通过一定方法使光纤纤芯的...
