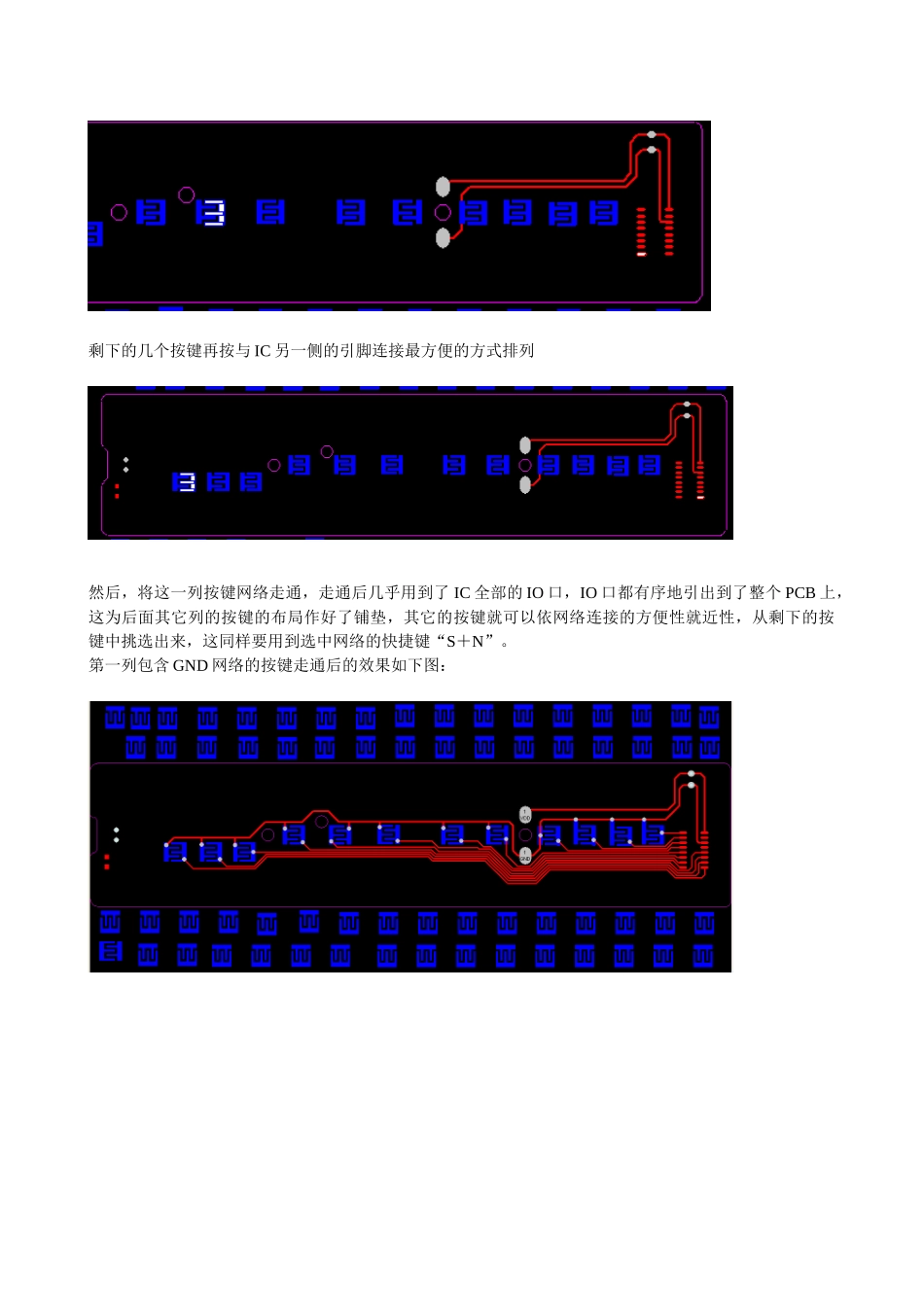

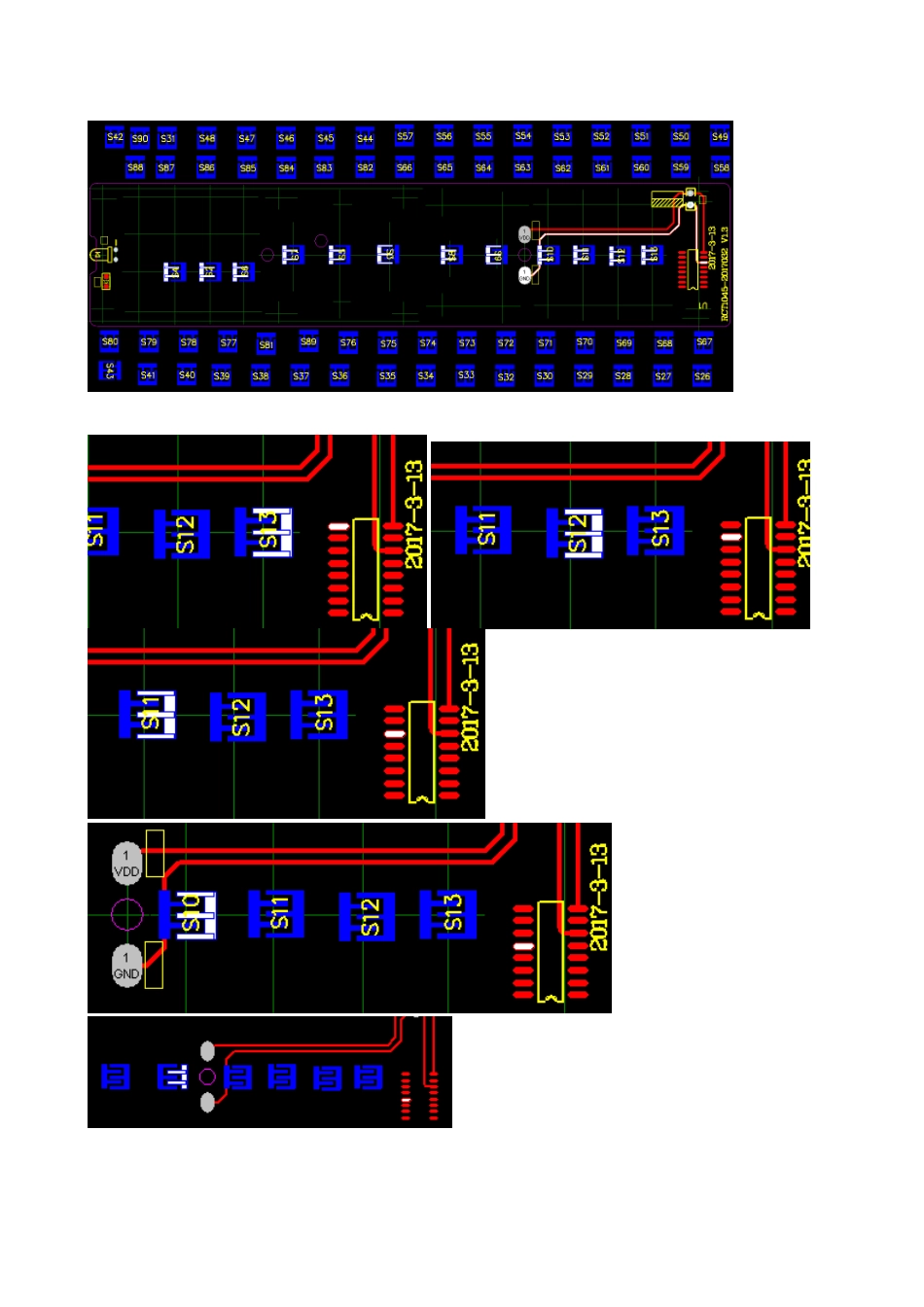

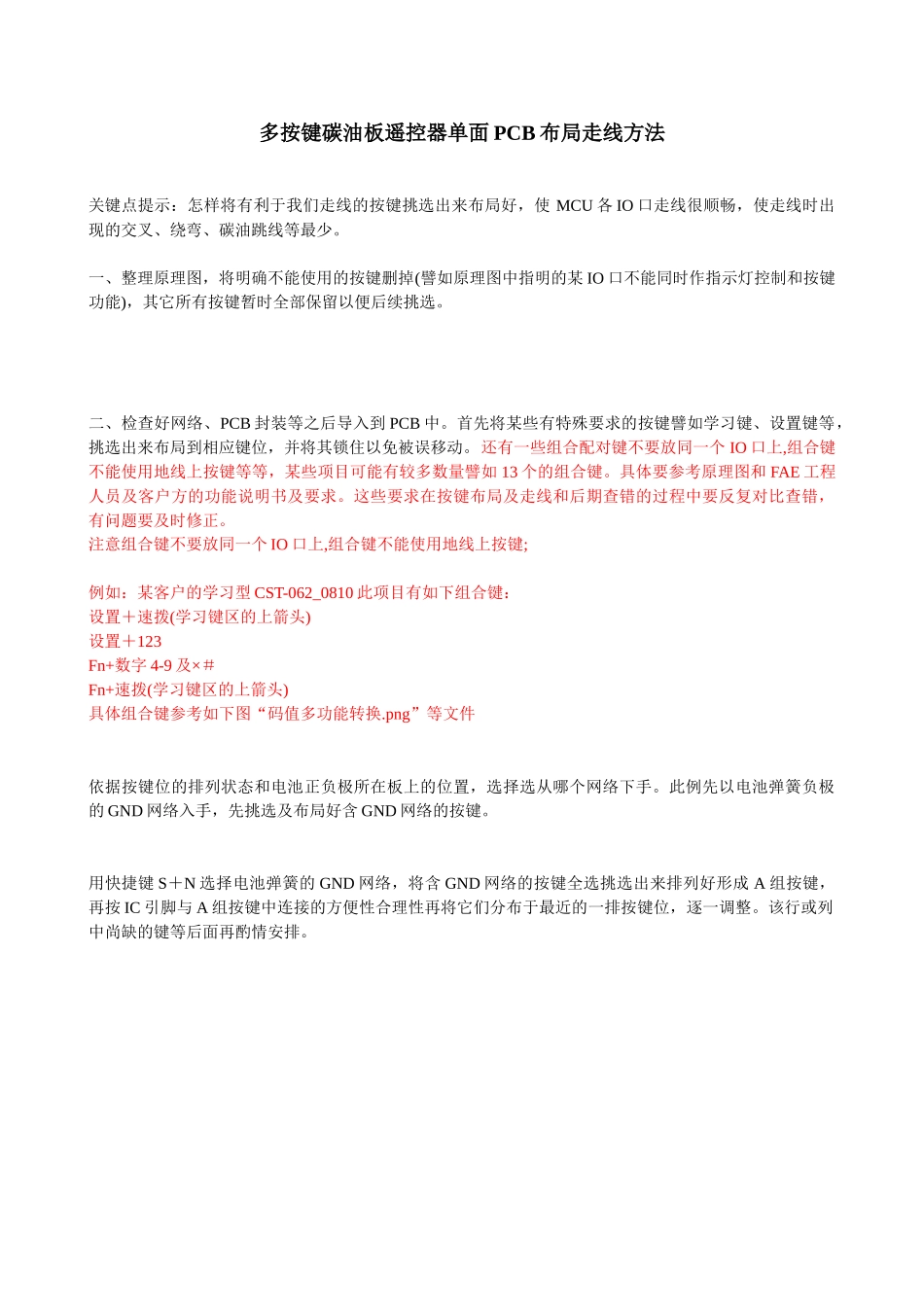

多按键碳油板遥控器单面PCB布局走线方法关键点提示：怎样将有利于我们走线的按键挑选出来布局好，使MCU各IO口走线很顺畅，使走线时出现的交叉、绕弯、碳油跳线等最少。一、整理原理图，将明确不能使用的按键删掉(譬如原理图中指明的某IO口不能同时作指示灯控制和按键功能)，其它所有按键暂时全部保留以便后续挑选。二、检查好网络、PCB封装等之后导入到PCB中。首先将某些有特殊要求的按键譬如学习键、设置键等，挑选出来布局到相应键位，并将其锁住以免被误移动。还有一些组合配对键不要放同一个IO口上,组合键不能使用地线上按键等等，某些项目可能有较多数量譬如13个的组合键。具体要参考原理图和FAE工程人员及客户方的功能说明书及要求。这些要求在按键布局及走线和后期查错的过程中要反复对比查错，有问题要及时修正。注意组合键不要放同一个IO口上,组合键不能使用地线上按键;例如：某客户的学习型CST-062_0810此项目有如下组合键：设置＋速拨(学习键区的上箭头)设置＋123Fn+数字4-9及×＃Fn+速拨(学习键区的上箭头)具体组合键参考如下图“码值多功能转换.png”等文件依据按键位的排列状态和电池正负极所在板上的位置，选择选从哪个网络下手。此例先以电池弹簧负极的GND网络入手，先挑选及布局好含GND网络的按键。用快捷键S＋N选择电池弹簧的GND网络，将含GND网络的按键全选挑选出来排列好形成A组按键，再按IC引脚与A组按键中连接的方便性合理性再将它们分布于最近的一排按键位，逐一调整。该行或列中尚缺的键等后面再酌情安排。剩下的几个按键再按与IC另一侧的引脚连接最方便的方式排列然后，将这一列按键网络走通，走通后几乎用到了IC全部的IO口，IO口都有序地引出到了整个PCB上，这为后面其它列的按键的布局作好了铺垫，其它的按键就可以依网络连接的方便性就近性，从剩下的按键中挑选出来，这同样要用到选中网络的快捷键“S＋N”。第一列包含GND网络的按键走通后的效果如下图：然后用快捷键“S＋N”选中最上面的一条IO口网络，所有包含该网络的元素都将亮显。将尚未布局的带亮显网络的按键全部拖到一起备选，并将有网络的那一端朝向同一方向以方便下一步选择另一端网络，从而确定最合适的按键布局到相应的按键位置：再继续“S＋N”，找另外合适的按键布局到相应键位：下面是操作后的结果：将已布好局的各按键的另一引脚走好线后的效果如下图：然后再“S＋N”选择另一个网络，将尚未布局的含有这个网络的按键选中并集中到一起，：在挑出的这几个按键中，再“S＋N”选择另一个网络，看哪个按键与已布局的按键最合适，就将其布局到相应键位，如下图：按照上面的方法依次挑出按键布局到合适的键位，并走线；将需要换封装的按键更换并调整布线：删掉多下来的按键，打开显示预拉线，检查一下有哪些没有连接好的网络：将尚未连接好的网络连接完成：将电池弹簧、电解电容、红外发射管、LED、IC引脚等地方铜箔加大，以增加焊盘的附着力；将按键的编号放到按键中间，以方便测试组同事核对键值(PCB制造时板厂工作人员会把编号做到背面去的，做多了就熟悉了)。三、本例最终效果：最后编辑日期：20170506
