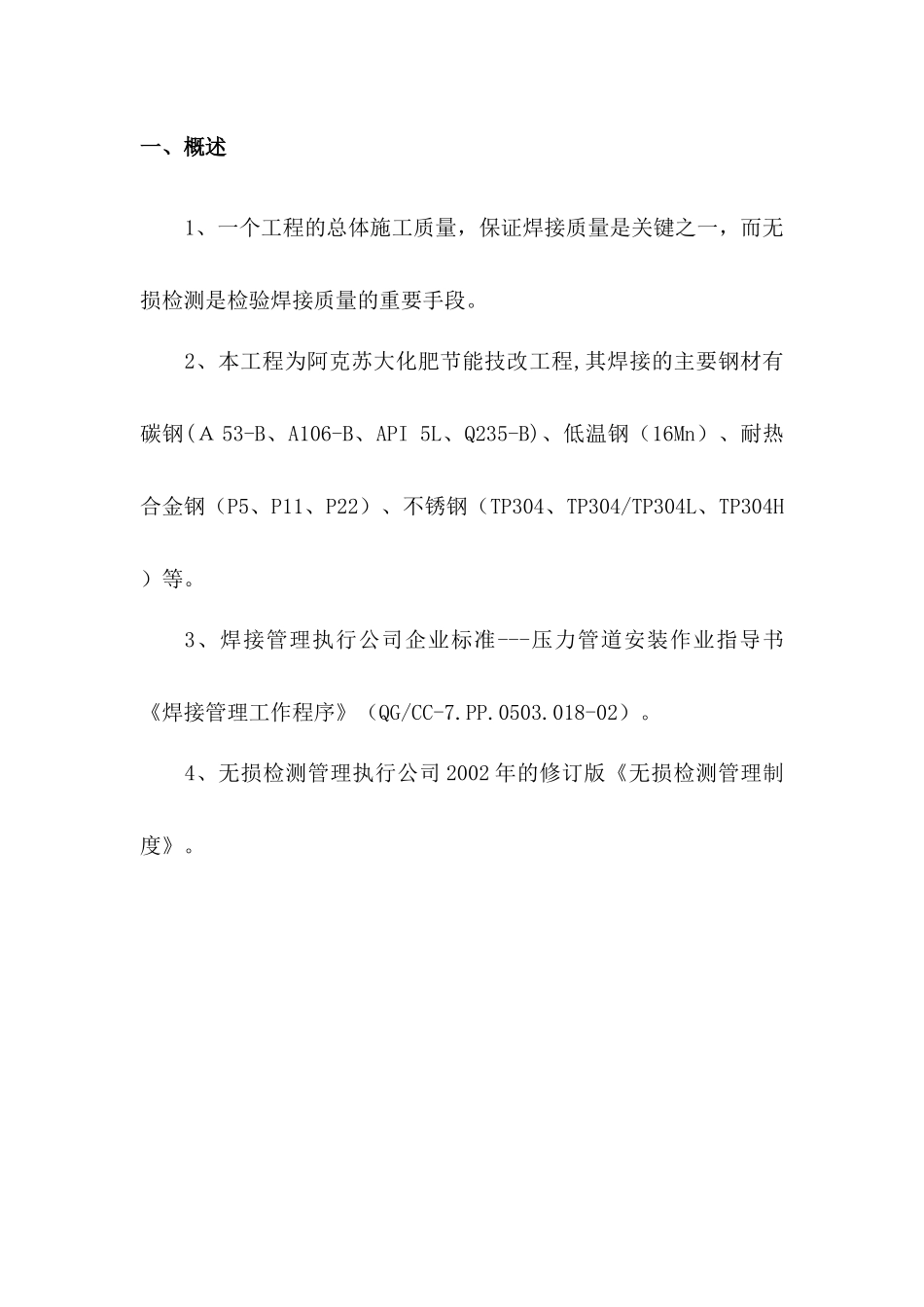

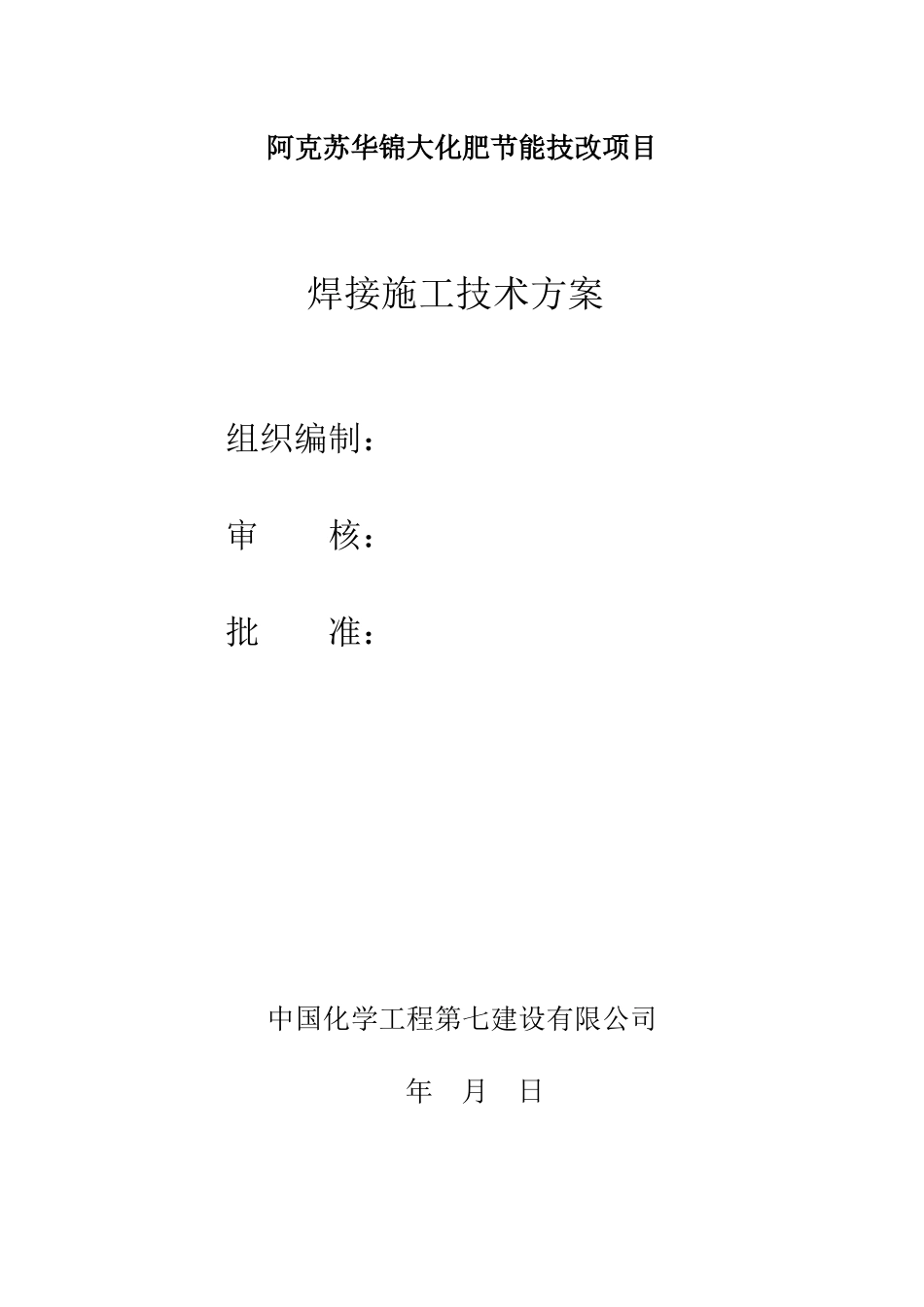

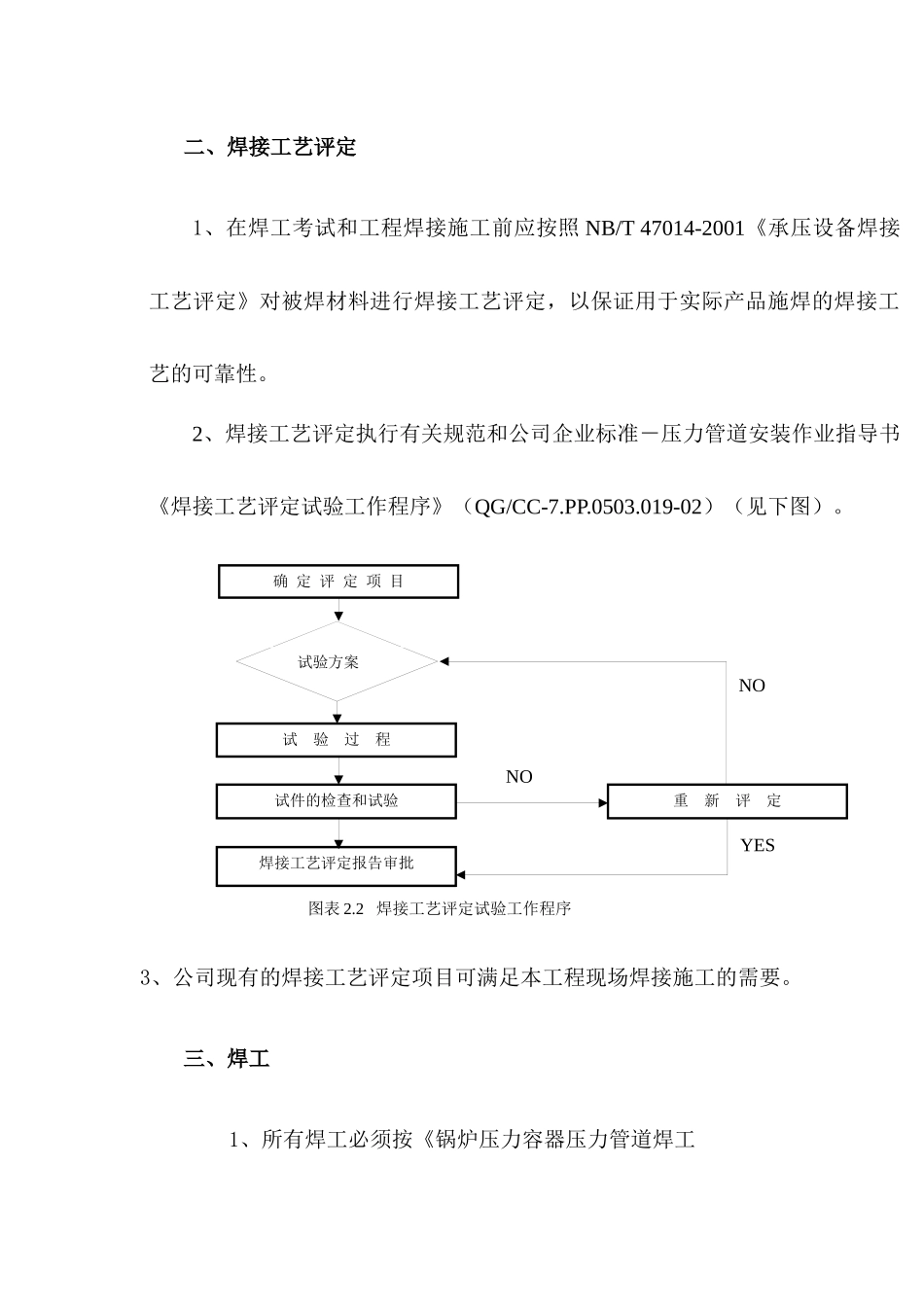

阿克苏华锦大化肥节能技改项目焊接施工技术方案组织编制：审核：批准：中国化学工程第七建设有限公司年月日一、概述1、一个工程的总体施工质量，保证焊接质量是关键之一，而无损检测是检验焊接质量的重要手段。2、本工程为阿克苏大化肥节能技改工程,其焊接的主要钢材有碳钢(Ａ53-B、A106-B、API5L、Q235-B)、低温钢（16Mn）、耐热合金钢（P5、P11、P22）、不锈钢（TP304、TP304/TP304L、TP304H）等。3、焊接管理执行公司企业标准---压力管道安装作业指导书《焊接管理工作程序》（QG/CC-7.PP.0503.018-02）。4、无损检测管理执行公司2002年的修订版《无损检测管理制度》。焊接工艺评定报告审批试验方案试验过程试件的检查和试验确定评定项目重新评定NONOYES二、焊接工艺评定1、在焊工考试和工程焊接施工前应按照NB/T47014-2001《承压设备焊接工艺评定》对被焊材料进行焊接工艺评定，以保证用于实际产品施焊的焊接工艺的可靠性。2、焊接工艺评定执行有关规范和公司企业标准－压力管道安装作业指导书《焊接工艺评定试验工作程序》（QG/CC-7.PP.0503.019-02）（见下图）。3、公司现有的焊接工艺评定项目可满足本工程现场焊接施工的需要。三、焊工1、所有焊工必须按《锅炉压力容器压力管道焊工图表2.2焊接工艺评定试验工作程序考试与管理规则》经焊工考试合格，取得国家质量技术监督局颁发的焊工合格证后方可参加焊接施工，且只能在自己考试合格的项目范围内施焊。2、焊工焊接资格的控制执行公司企业标准－压力管道安装作业指导书《焊工资格控制程序》（QG/CC-7.PP.0503.0.20-02）（见下图）。YESYESNONOYES了解工程情况确定焊工考试项目焊工资格审查培训和练习焊工提出考试审请焊工考试签发合格证焊接工作补考试件检查和试验3、公司现有数百名持有碳钢、铬钼钢、合金钢、不锈钢等持证焊工。图表焊工资格控制程序四、焊接方法和焊接材料如设计文件和图纸资料对焊接方法和焊接材料无具体规定，则按下列原则选用焊接方法和焊接材料。1、碳钢及低温钢管道⑴对于一般碳钢管道，如循环水、废水、污水等管道，采用手工电弧焊。图表4.1.1一般碳钢管道焊接方法和焊接材料管材焊接方法焊接材料根层填充及盖面层根层填充及盖面层CS（Q235B）SMAWSMAWCHE427CHE427⑵对于所有蒸汽、气体和工艺液体管道，对接接头的根部焊道应采用氩弧焊，填充和盖面层采用手工电弧焊。小直径管道（DN≤2″）所有焊道全部采用氩弧焊图表4.1.2重要碳钢管道和低温钢管道焊接方法和焊接材料管材焊接方法焊接材料根层填充及盖面层根层填充及盖面层CS（20#、A106-B、GTAWSMAWCHG-56CHE507Ａ53-B、API5L）16MnGTAWSMAWTGS-1NCHE5072、耐热合金钢管道⑴对接接头的根部焊道应采用氩弧焊，禁止使用手工电弧焊。⑵填充和盖面层采用手工电弧焊。⑶小直径管道（DN≤2″），所有焊道全部采用氩弧焊。⑷根据不同的耐热合金钢管材选用相应的氩弧焊焊丝和焊条。(5)P5和P22焊接焊缝背面需要充氩气保护。(6)所有焊接破口需要PT检测合格后方可焊接。(7)焊接前必须进行焊前预热，焊后后热处理。图表4.2耐热合金钢管道焊接方法和焊接材料管材焊接方法焊接材料根层填充及盖面层根层填充及盖面层P5GTAWSMAWH1Cr5MoCHH507P11GTAWSMAWER80S-B2E8018-B2P22GTAWSMAWER90S-GE9015-B33、奥氏体不锈钢管道⑴对接接头的根部焊道应采用氩弧焊，禁止使用手工电弧焊。⑵填充和盖面层采用手工电弧焊。⑶小直径管道（DN≤2″），所有焊道宜全部采用氩弧焊。⑷根据不同的铬镍奥氏体不锈钢管材而选用相应的焊丝和焊条。（5）焊缝背面充氩气保护。图表4.3一般奥氏体不锈钢管道焊接方法和焊接材料管材焊接方法焊接材料根层填充及盖面层根层填充及盖面层TP304/TP304LGTAWSMAWER308LE308L-16TP304HGTAWSMAWER308HE308H-164、奥氏体不锈钢与碳钢异种管材的焊接⑴对接接头的根部焊道采用氩弧焊，禁止使用手工电弧焊。⑵填充和盖面层采用手工电弧焊。⑶小直径管道（DN≤2″），所有焊道宜全部采用氩弧焊。图表4.4SS与CS异种管道焊接方法和焊接材料管材焊接方法焊接材料根层填充及盖面层根层填充及盖面层SS-CSGTAWSMAWER309E309-16五、焊前准备1、坡口制备（1）焊接坡...
