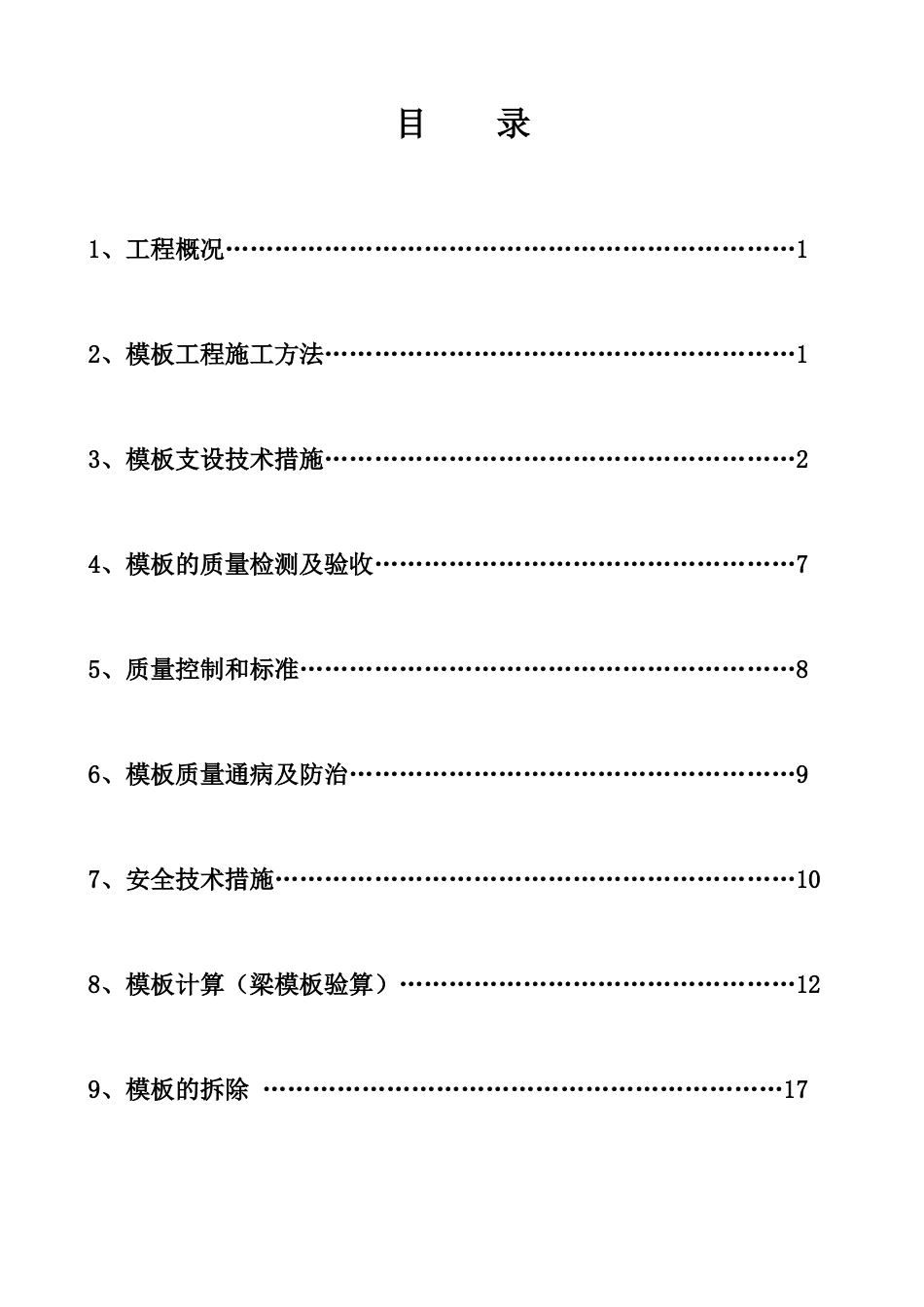

目录1、工程概况……………………………………………………………12、模板工程施工方法…………………………………………………13、模板支设技术措施…………………………………………………24、模板的质量检测及验收……………………………………………75、质量控制和标准……………………………………………………86、模板质量通病及防治………………………………………………97、安全技术措施………………………………………………………108、模板计算（梁模板验算）…………………………………………129、模板的拆除………………………………………………………17第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页10、成品保护措施……………………………………………………1911、环境保护措施……………………………………………………191、工程概况1.1工程建筑概况本工程由黑龙江省第一建筑公司承建，本工程建筑面积约为56900m2,本工程为地上一层(局部二层)厂房，一层钢结构，局部框架结构。±0.000m标高为绝对高程125.00m建筑物总高度为30.80m室内装饰地面砼地面；外墙为彩钢板。工程开工日期为2008年10月5日，计划竣工日期为2009年9月30日。特编制该施工方案，以便指导施工。2.2工程结构概况第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页该工程按六度设防烈度设计；维护结构为彩钢板结构。2、模板工程施工方法2.1本工程基础承台采用砖模，承台梁和设备基础采用钢模板木支撑。为保证承台砖模的整体稳定性，防止回填土倾覆，本工程将承台面积大于36m2(含36m2)的砖模砌24mm红砖，36m2以下砌120mm红砖、M7.5水泥砂浆进行砌筑。现浇砼梁、顶板采用钢模板，木支撑；独立柱采用钢模板，钢管加固；顶梁、板独立柱砼为混水砼。按设计要求，对各分部制定配模及支撑方案，按照方案确定几何形状、尺寸、规格、数量、间距，不得任意加大，防止产生结构变形。并提前提供《材料需用量计划表》按施工进度要求确定模板、材料进场时间，尽量减少堆放场地。2.2施工准备→模板的选择→拼装→支撑墙柱、梁、板模板→安装→校核→浇砼→拆模→清理→再周转使用。2.3准备工作:①根据轴线控制线在砼板面上定出柱、墙的1000mm控制线，作为竖向结构的定位依据。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页②柱、墙砼表面上弹出地面1m线，作为梁、板支模高度的依据，梁的位置根据轴线定出。③安装前由技术负责人向施工班组进行技术交底。④为了竖向结构根部的固定，需在下层板面施工时预埋顶撑锚固用钢筋头、钢筋环。⑤模板均应涂刷隔离剂。2.4模板的选择：1）顶板模板结构设计按混水混凝土要求考虑。由木工现场制作，并经项目经理部对其质量进行检查验收。2）设计出本工程模板拼装方案，根据现场施工计划，配备较合理的模板数量，并依据本工程的特点，要有针对性地解决角模连接、两块板之间的连接等。现场设专人负责模板堆放和标识工作，模堆放区设置维护。2.5支撑系统：采用木支撑体系，顶板次龙骨采用60×90㎜木方，主龙骨采用100×100㎜木方。采用早拆养护支撑，当砼强度达到设计强度75%时，即可拆去部分顶板第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页模板和支撑，只保留养护支撑不动，直到砼强度完全达到设计要求强度后拆除3、模板(螺栓)支设技术措施3.1承台模板加固由于本工程螺栓不允许二次浇注，故单体承台中的大小二步承台砼必须同时浇注，小承台模板采用钢模板，大承台为砖模，钢模板采用吊模，支设方法见下图。第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页3.3螺栓加固由于本工程为大型厂房，螺栓数量非常大，精度要求较高，结合以上情况本第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页公司现制定以下加固方案见下图：第7页共28页第6页共28页编号：时间：2021年x月x日书山有路勤...
