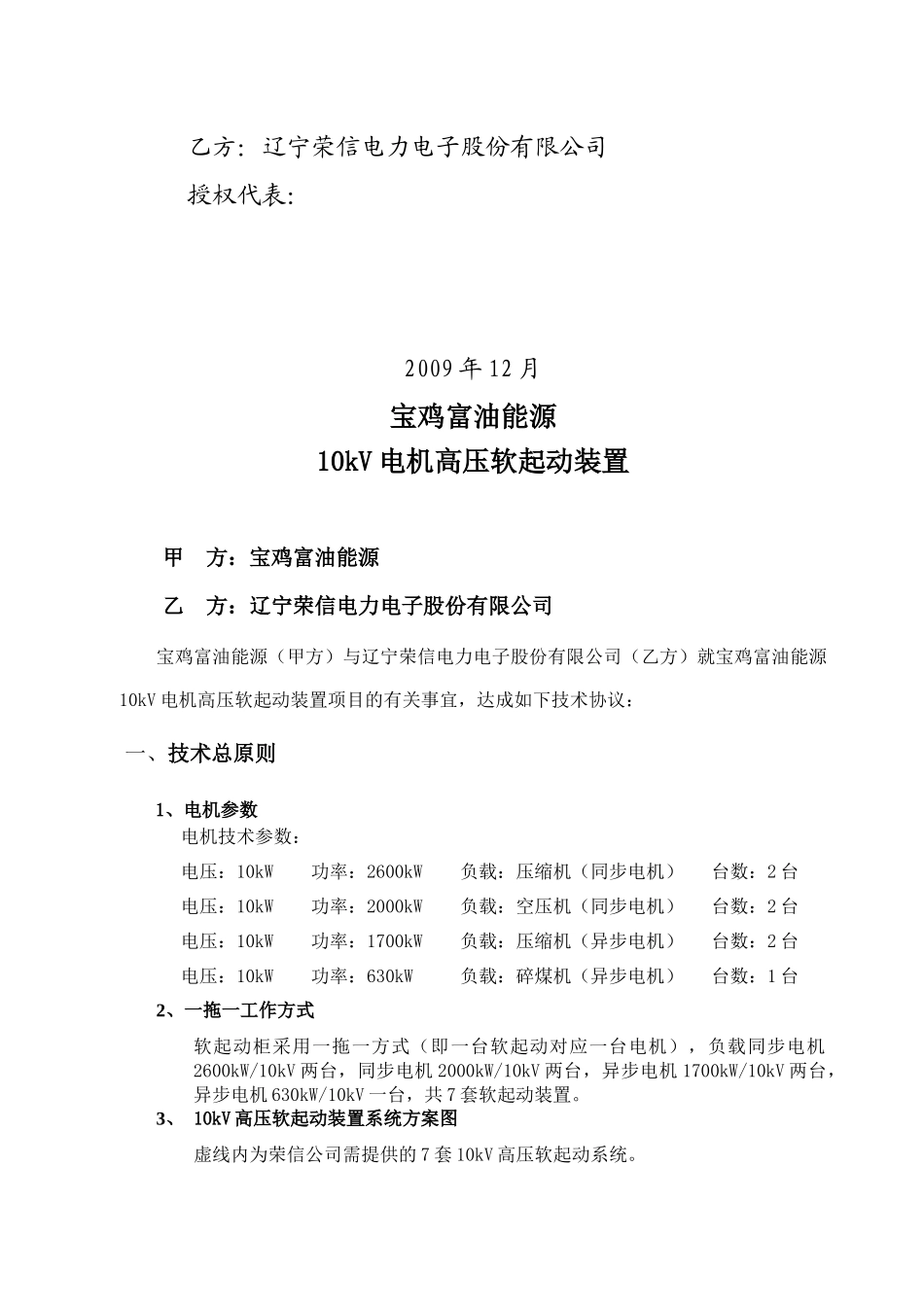

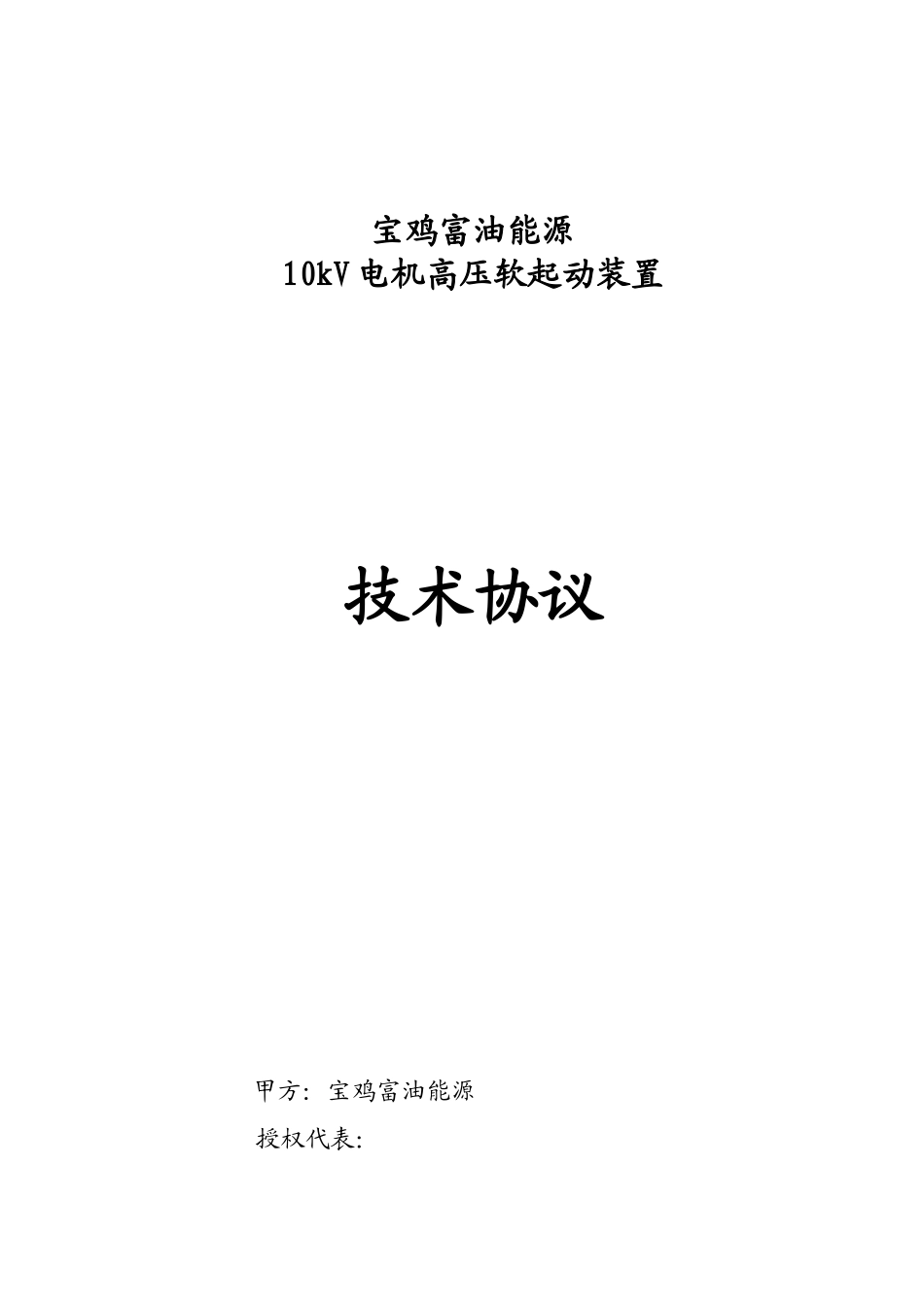

富油能源软起动技术协议-1230_第1页
1/12

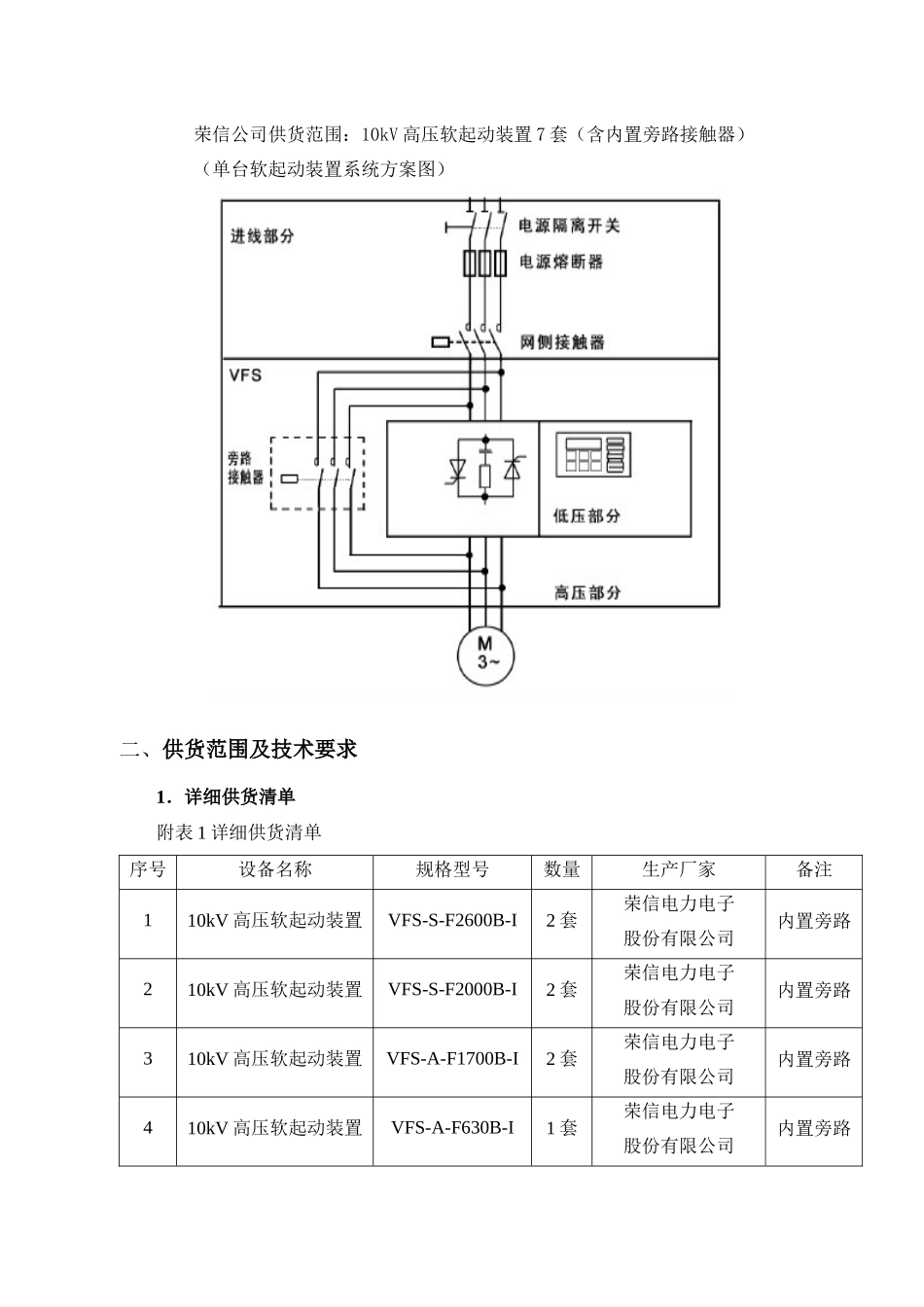

富油能源软起动技术协议-1230_第2页
2/12
富油能源软起动技术协议-1230_第3页
3/12
宝鸡富油能源10kV电机高压软起动装置技术协议甲方:宝鸡富油能源授权代表:乙方:辽宁荣信电力电子股份有限公司授权代表:2009年12月宝鸡富油能源10kV电机高压软起动装置甲方:宝鸡富油能源乙方:辽宁荣信电力电子股份有限公司宝鸡富油能源(甲方)与辽宁荣信电力电子股份有限公司(乙方)就宝鸡富油能源10kV电机高压软起动装置项目的有关事宜,达成如下技术协议:一、技术总原则1、电机参数电机技术参数:电压:10kW功率:2600kW负载:压缩机(同步电机)台数:2台电压:10kW功率:2000kW负载:空压机(同步电机)台数:2台电压:10kW功率:1700kW负载:压缩机(异步电机)台数:2台电压:10kW功率:630kW负载:碎煤机(异步电机)台数:1台2、一拖一工作方式软起动柜采用一拖一方式(即一台软起动对应一台电机),负载同步电机2600kW/10kV两台,同步电机2000kW/10kV两台,异步电机1700kW/10kV两台,异步电机630kW/10kV一台,共7套软起动装置。3、10kV高压软起动装置系统方案图虚线内为荣信公司需提供的7套10kV高压软起动系统。荣信公司供货范围:10kV高压软起动装置7套(含内置旁路接触器)(单台软起动装置系统方案图)二、供货范围及技术要求1.详细供货清单附表1详细供货清单序号设备名称规格型号数量生产厂家备注110kV高压软起动装置VFS-S-F2600B-I2套荣信电力电子股份有限公司内置旁路210kV高压软起动装置VFS-S-F2000B-I2套荣信电力电子股份有限公司内置旁路310kV高压软起动装置VFS-A-F1700B-I2套荣信电力电子股份有限公司内置旁路410kV高压软起动装置VFS-A-F630B-I1套荣信电力电子股份有限公司内置旁路2.高压软起动装置(VFS)主要元、器件详细配置清单:(以下器件为单台高压软起动装置配置)序号元器件名称产地适用机型备注1晶闸管株洲所VFS2电容器德国VFS3BOD保护德国VFS4控制器荣信公司VFS5液晶显示器荣信公司VFS6散热器荣信公司VFS7低压接触器施奈德公司VFS8低压继电器施奈德公司VFS9光纤美国惠普VFS3.工作原理及起动控制模式工作原理:高压软起动装置控制核心是先进的微处理器CPU,通过CPU对主回路可控硅相角触发的控制来实现的。通过逐渐增加电机端的电压和电流,平滑的增加电机转矩。在此过程中,RC阻容吸收单元不仅吸收尖峰电压同时起到静态均压的作用。光纤隔离可控硅触发单元发出强的触发脉冲来保证可控硅组件的动态均压。转矩检测可以实时检测到输出到电机的转矩并反馈到软起动器。同时检测到来自相位、电流、温度的正常信号。适时发出旁路合闸命令。直至电机正常运行。这种起动方式可以降低电机的起动冲击电流,减少对电网和电机自身的冲击及对机械负载的冲击。延长设备的使用寿命。软起动控制模式:1)电压斜坡起动:出厂设置为具有限流功能的电压斜坡,这也是最可靠的起动模式。可以满足大多数应用场合,其初始转矩设定为电机刚好能带动负载转动时的值,然后电压逐渐的平滑上升。在限定的斜坡时间和电机起动电流范围内,使电机平滑上升到全速运转。2)限流起动:起动时,电流快速增加到限定值,一直到电机全速运行。3)突跳起动:用于起动高磨擦负载及重载,短时要求较高的起动转矩。脉动冲初始化为80%VR,没有电流限制,负载脱离静态滞阻可调时间为0.0~1秒。4)自由停车或软停车可选:可以适用不同的停车场合-如消除水泵的水锤效应。以满足特殊需要。4.设备主要技术性能1)有级变频、无级调压是目前最先进的固态软起动技术。2)起动电流更小(可以控制在2倍额定电流左右)。起动力矩大(达到80%~90%额定值以上)。3)荣信公司生产制造的专用于大功率电机的高压有级变频软起动系统,是荣信公司在中国、欧洲及亚洲申请的专利技术。4)起动时间可进行设定。在电机的起动过程,高压软起动装置可以自动依据电机的起动电流自动调节起动时间;也可以在控制柜的设定屏人为设定起动时间。5)无需突跳控制。荣信公司软起动装置无需突跳控制,系统有足够的起动力矩保证无冲击平滑起动。6)大力矩小起动电流的起动全程控制。7)起动时间和起动转矩可调,可以根据现场要求任意调整起动时间和起动转矩。8)采用数字控制方式,可以实现多种通讯接口,易于网络化。9)保护功能完善。...
