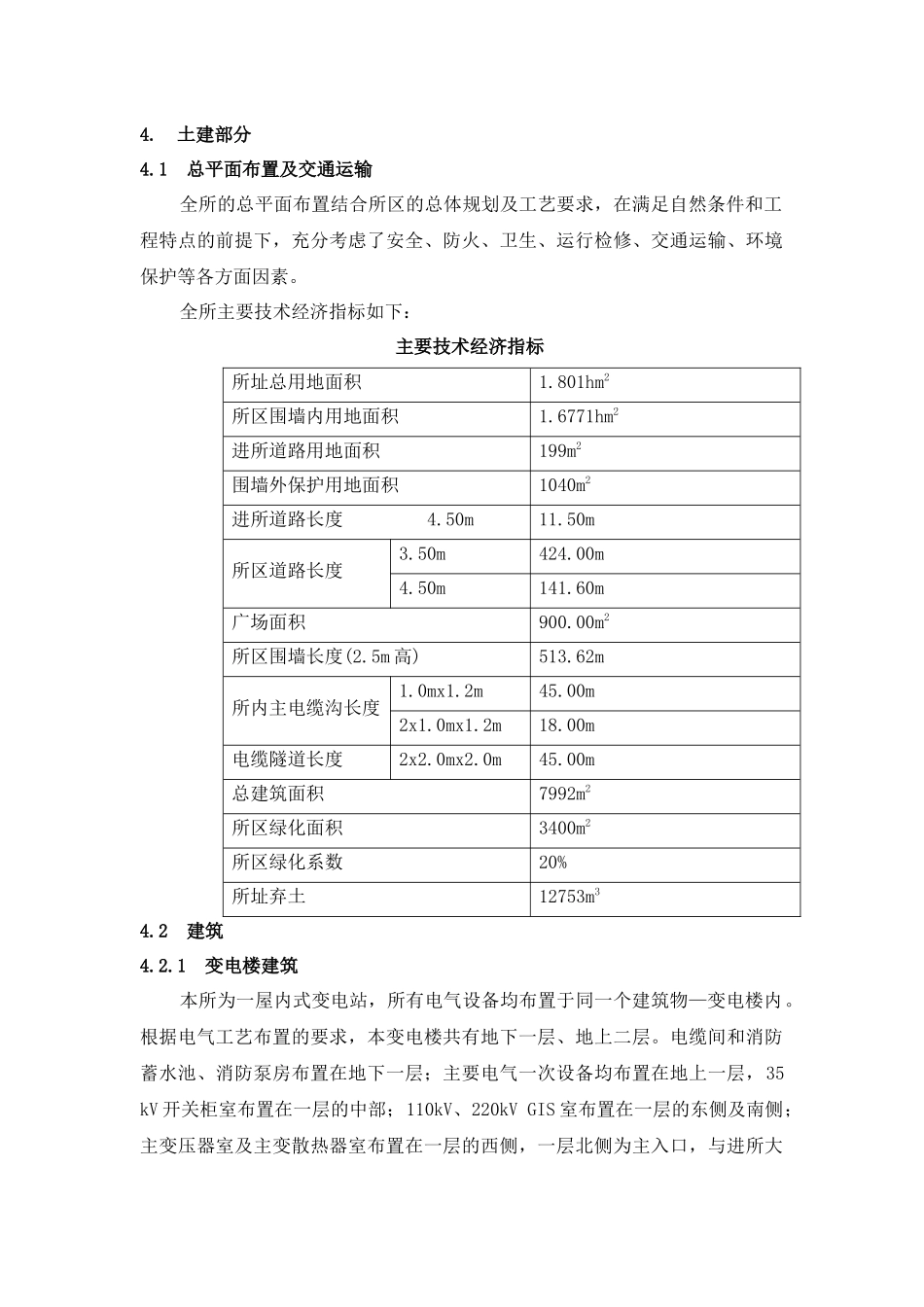

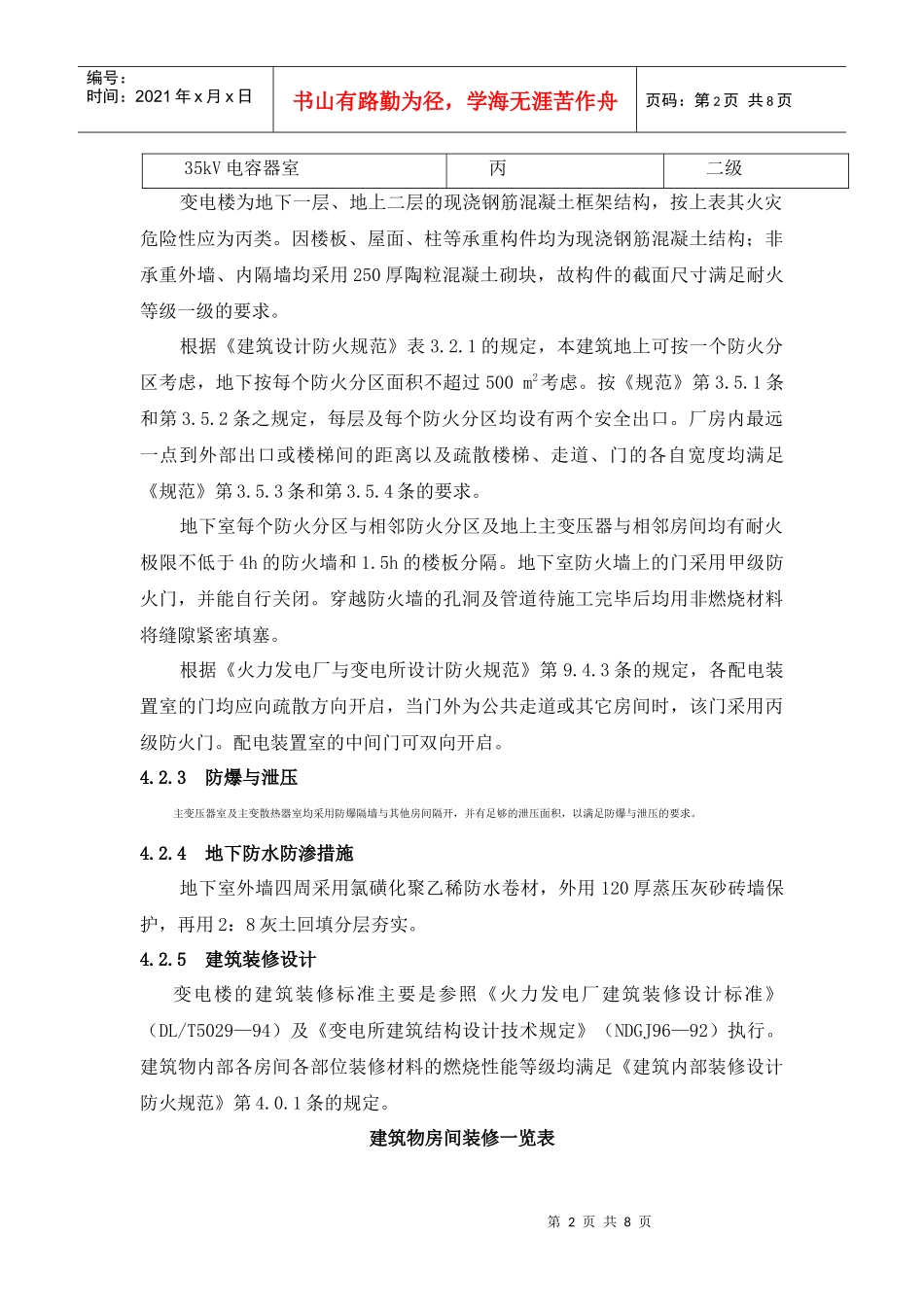

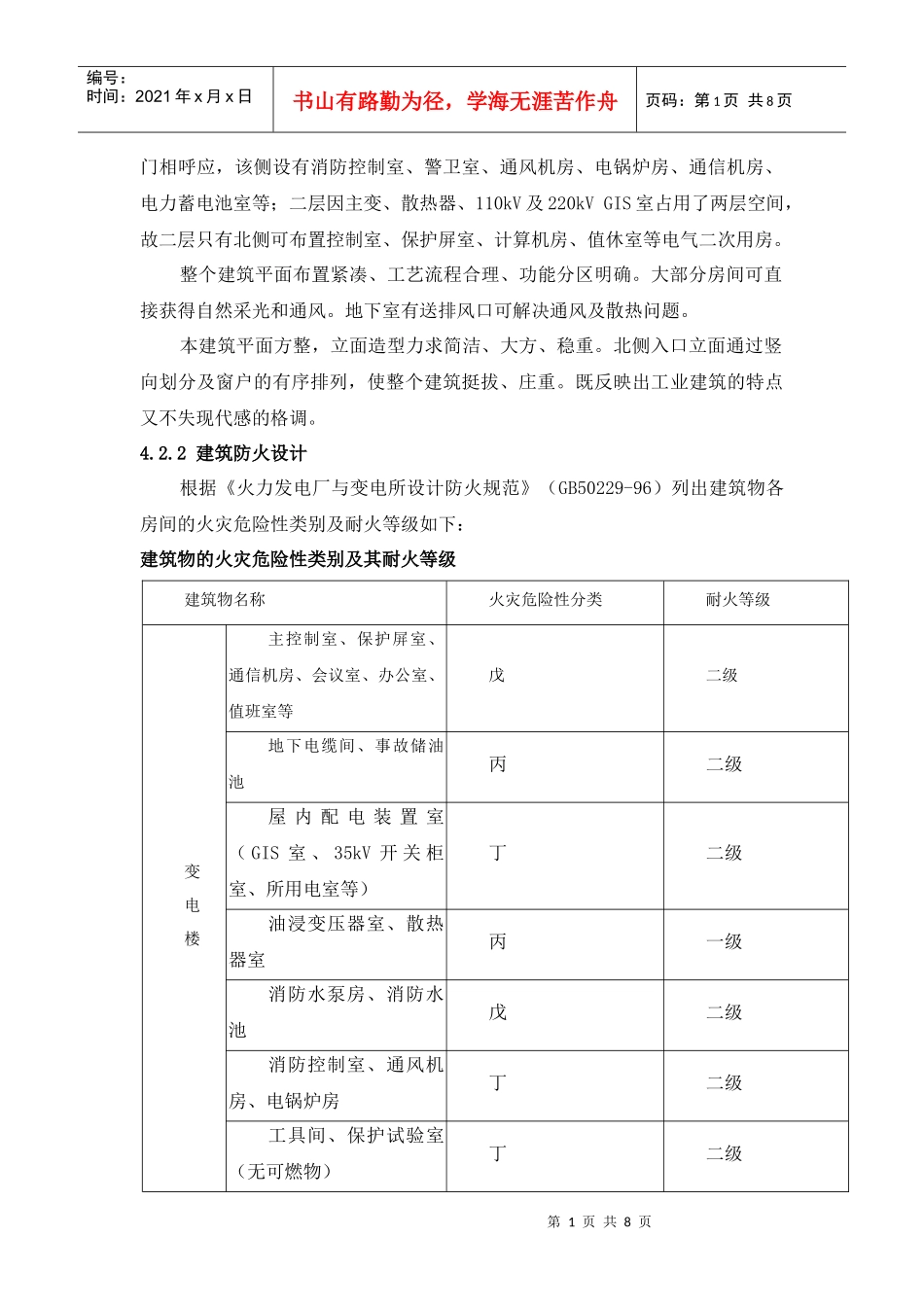

4.土建部分4.1总平面布置及交通运输全所的总平面布置结合所区的总体规划及工艺要求，在满足自然条件和工程特点的前提下，充分考虑了安全、防火、卫生、运行检修、交通运输、环境保护等各方面因素。全所主要技术经济指标如下：主要技术经济指标所址总用地面积1.801hm2所区围墙内用地面积1.6771hm2进所道路用地面积199m2围墙外保护用地面积1040m2进所道路长度4.50m11.50m所区道路长度3.50m424.00m4.50m141.60m广场面积900.00m2所区围墙长度(2.5m高)513.62m所内主电缆沟长度1.0mx1.2m45.00m2x1.0mx1.2m18.00m电缆隧道长度2x2.0mx2.0m45.00m总建筑面积7992m2所区绿化面积3400m2所区绿化系数20%所址弃土12753m34.2建筑4.2.1变电楼建筑本所为一屋内式变电站，所有电气设备均布置于同一个建筑物—变电楼内。根据电气工艺布置的要求，本变电楼共有地下一层、地上二层。电缆间和消防蓄水池、消防泵房布置在地下一层；主要电气一次设备均布置在地上一层，35kV开关柜室布置在一层的中部；110kV、220kVGIS室布置在一层的东侧及南侧；主变压器室及主变散热器室布置在一层的西侧，一层北侧为主入口，与进所大第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页门相呼应，该侧设有消防控制室、警卫室、通风机房、电锅炉房、通信机房、电力蓄电池室等；二层因主变、散热器、110kV及220kVGIS室占用了两层空间，故二层只有北侧可布置控制室、保护屏室、计算机房、值休室等电气二次用房。整个建筑平面布置紧凑、工艺流程合理、功能分区明确。大部分房间可直接获得自然采光和通风。地下室有送排风口可解决通风及散热问题。本建筑平面方整，立面造型力求简洁、大方、稳重。北侧入口立面通过竖向划分及窗户的有序排列，使整个建筑挺拔、庄重。既反映出工业建筑的特点又不失现代感的格调。4.2.2建筑防火设计根据《火力发电厂与变电所设计防火规范》（GB50229-96）列出建筑物各房间的火灾危险性类别及耐火等级如下：建筑物的火灾危险性类别及其耐火等级建筑物名称火灾危险性分类耐火等级变电楼主控制室、保护屏室、通信机房、会议室、办公室、值班室等戊二级地下电缆间、事故储油池丙二级屋内配电装置室（GIS室、35kV开关柜室、所用电室等）丁二级油浸变压器室、散热器室丙一级消防水泵房、消防水池戊二级消防控制室、通风机房、电锅炉房丁二级工具间、保护试验室（无可燃物）丁二级第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页35kV电容器室丙二级变电楼为地下一层、地上二层的现浇钢筋混凝土框架结构，按上表其火灾危险性应为丙类。因楼板、屋面、柱等承重构件均为现浇钢筋混凝土结构；非承重外墙、内隔墙均采用250厚陶粒混凝土砌块，故构件的截面尺寸满足耐火等级一级的要求。根据《建筑设计防火规范》表3.2.1的规定，本建筑地上可按一个防火分区考虑，地下按每个防火分区面积不超过500m2考虑。按《规范》第3.5.1条和第3.5.2条之规定，每层及每个防火分区均设有两个安全出口。厂房内最远一点到外部出口或楼梯间的距离以及疏散楼梯、走道、门的各自宽度均满足《规范》第3.5.3条和第3.5.4条的要求。地下室每个防火分区与相邻防火分区及地上主变压器与相邻房间均有耐火极限不低于4h的防火墙和1.5h的楼板分隔。地下室防火墙上的门采用甲级防火门，并能自行关闭。穿越防火墙的孔洞及管道待施工完毕后均用非燃烧材料将缝隙紧密填塞。根据《火力发电厂与变电所设计防火规范》第9.4.3条的规定，各配电装置室的门均应向疏散方向开启，当门外为公共走道或其它房间时，该门采用丙级防火门。配电装置室的中间门可双向开启。4.2.3防爆与泄压主变压器室及主变散热器室均采用防爆隔墙与其他房间隔开，并有足够的泄压面积，以满足防爆与泄压的要求。4.2.4地下防水防渗措施地下室外墙四周采用氯磺化聚乙稀防水卷材，外用120厚蒸压灰砂砖墙保护，再用2：8灰土回填分层夯实。4.2.5建筑装修设计变电楼的建筑装修标准主要是参照《火力发电厂建筑装修设计标准》（DL/T5029—94）及《变电所建筑结构设计技术规定》（NDGJ96—92）执行。建筑物内...
