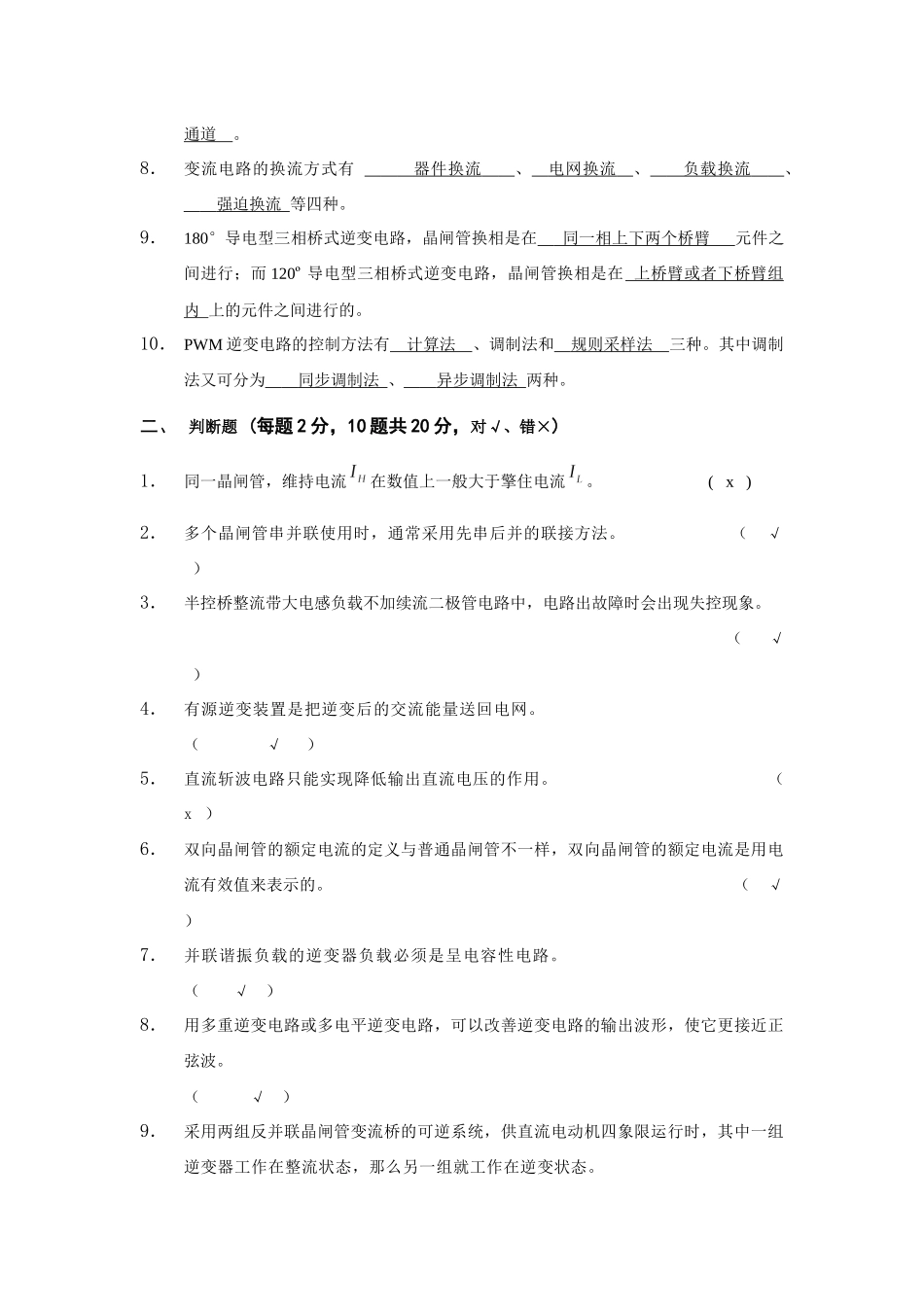

华南农业大学期末考试试卷(A卷)一、填空题(每题2分，10题共20分)1．通常取晶闸管的断态重复峰值电压UDRM和反向重复峰值电压URRM中较小的标值作为该器件的额定电压。选用时，额定电压要留有一点裕量，一般取额定电压为正常工作时的晶闸管所承受峰值电压的2~3倍。2．晶闸管额定电流为100A，通过半波交流电时，电流的波形系数为Kf=1.57，电流的有效值计算为，则通过电流最大值为314A。3．单相全波可控整流电路中，晶闸管承受的最大反向电压为1.41U2。三相半波可控整流电路中，晶闸管承受的最大反向电压为2.45U2。（电源相电压为U2）4．要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用宽脉冲触发；二是用双窄脉冲触发。5．单相交流调压电阻性负载电路的移相范围在0度～180度内，在阻感性负载时移相范围在功率因素角～180度内。6．交流调压电路和交流调功电路异同点：电路结构相同，控制方式不同，（交流调压电路采用移相触发对一个周期内导通角控制，调功电路对导通周波数与阻断周波数的比值进行控制）。7．电压型逆变电路中的反馈二极管的作用是给交流侧向直流侧反馈的无功能量提供通道。8．变流电路的换流方式有器件换流、电网换流、负载换流、强迫换流等四种。9．180°导电型三相桥式逆变电路，晶闸管换相是在同一相上下两个桥臂元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在上桥臂或者下桥臂组内上的元件之间进行的。10．PWM逆变电路的控制方法有计算法、调制法和规则采样法三种。其中调制法又可分为同步调制法、异步调制法两种。二、判断题(每题2分，10题共20分，对√、错×)1．同一晶闸管，维持电流在数值上一般大于擎住电流。(x)2．多个晶闸管串并联使用时，通常采用先串后并的联接方法。（√）3．半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。（√）4．有源逆变装置是把逆变后的交流能量送回电网。（√）5．直流斩波电路只能实现降低输出直流电压的作用。（x）6．双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。（√）7．并联谐振负载的逆变器负载必须是呈电容性电路。（√）8．用多重逆变电路或多电平逆变电路，可以改善逆变电路的输出波形，使它更接近正弦波。（√）9．采用两组反并联晶闸管变流桥的可逆系统，供直流电动机四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。（√）10．设置补偿电容可以提高变流装置的功率因数。（√）三、简答题(每题5分，6题共30分)1.如下图所示（L和R串联后作为负载），说明晶闸管导通的条件是什么？关断时和导通后晶闸管的端电压、流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。导通后的晶闸管管压降很小。晶闸管的关断时其两端电压大小由电源电压UA决定，电流近似为零。导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压UA决定。2.缓冲电路的作用是什么？关断缓冲与开通缓冲在电路形式上有何区别，各自的功能是什么？答：缓冲电路的作用是抑制电力电子器件的内因过电压du/dt或者过电流di/dt,减少器件的开关损耗。缓冲电路分为关断缓冲电路和开通缓冲电路。关断缓冲电路是对du/dt抑制的电路，用于抑制器件的关断过电压和换相过电压，抑制du/dt，减小关断损耗。开通缓冲电路是对di/dt抑制的电路，用于抑制器件开通时的电流过冲和di/dt，减小器件的开通损耗。3.变压器漏抗对整流电路有什么影响?答：出现换相重叠角，整流输出电压平均值Ud降低；整流电路的工作状态增多；晶闸管的di/dt减小，有利于晶闸管的安全导通。有时人为串入进线电抗器以抑制晶闸管的di/dt。换相时晶闸管电压出现缺口，产生正的du/di，可能使晶闸管误导通，为此，必须加吸收电路。换相使电网电压出现缺口，成为干扰源。4.在三相桥式整流电路中，为什么三相电压的六个交点就是对应桥臂的自然换...
