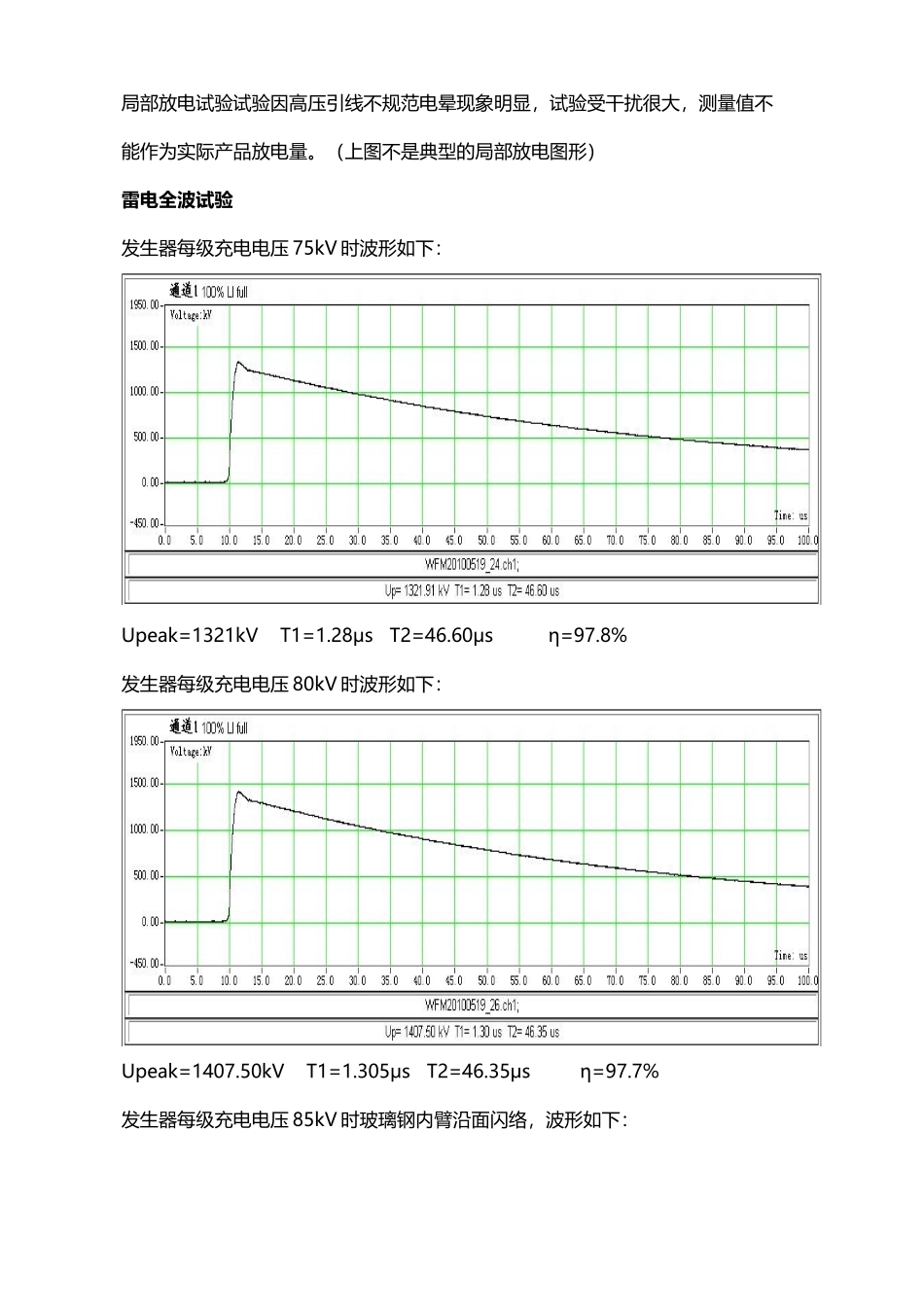

空心复合绝缘子电气试验报告试验目的：检测空心复合绝缘子的局放，雷电，工频，操作冲击电气性能试验设备：3600kV冲击电压发生器，1500kV工频试验变压器，JFD-251局放仪试验方法：将试品（未充SF6）按实际运行方向垂直放置，上法兰接高压引线，下法兰接地。试验类型：雷电冲击电压试验，操作冲击电压试验，工频耐受试验，工频闪络电压试验，局部放电试验试验过程：1：气象条件:温度：25℃相对湿度65%大气压强：kpa（无测量仪器）试品型号：FKW1-252/16·0图纸要求雷电耐受电压：950kV绝缘距离：2040局放：174kV下不大于3PC局部放电试验增益档：3(6)校准脉冲值：50Pc校准电压：1.0V校准电容：50Pf局放量：68.28Pc局部放电试验试验因高压引线不规范电晕现象明显，试验受干扰很大，测量值不能作为实际产品放电量。（上图不是典型的局部放电图形）雷电全波试验发生器每级充电电压75kV时波形如下：Upeak=1321kVT1=1.28μsT2=46.60μsη=97.8%发生器每级充电电压80kV时波形如下：Upeak=1407.50kVT1=1.305μsT2=46.35μsη=97.7%发生器每级充电电压85kV时玻璃钢内臂沿面闪络，波形如下：Upeak=1493.50kVT1=1.30μsT2=24.30μsη=97.5%操作冲击波试验发生器每级充电电压60kV时波形如下：Upeak=780.3kVT1=214.05μsT2=2126.4μsη=72%Upeak=776.3kVT1=210.73μsT2=2120.4μsη=71%发生器每级充电电压65kV时波形如下：Upeak=845.1kVT1=214.41μsT2=2138.0μsη=72%Upeak=854.46kVT1=213.98μsT2=2149.2μsη=72%Upeak=777.86kVT1=125.61μsT2=118.4μsη=65%Upeak=762.83kVT1=119.44μsT2=113.6μsη=65%工频耐受试验序号耐受电压闪络电压备注1460kV626kV2：气象条件:温度：25℃相对湿度65%大气压强：kpa（无测量仪器）试品型号：FKW1-550/20·0图纸要求雷电耐受电压：1675kV绝缘距离：4170试验日期：2010-6-4图纸要求操作耐受电压：1175kV雷电试验发生器每级充电电压95kV时波形如下：Upeak=1667.81kVT1=1.36μsT2=47.16μsη=97.4%发生器每级充电电压100kV时波形如下：Upeak=1675.86kVT1=1.34μsT2=47.26μsη=93.0%发生器每级充电电压110kV时波形如下Upeak=1836.66kVT1=1.35sT2=48.23μsη=92.0%发生器每级充电电压120kV时波形如下Upeak=2000.07kVT1=1.36sT2=47.92μsη=92.5%发生器每级充电电压130kV时空气击穿闪络波形如下Upeak=2149.12kVT1=1.37sT2=12.53μsη=91.8%Upeak=2152.46kVT1=1.39sT2=24.61μsη=91.8%闪络后显示器黑屏未恢复，经检查为显示器电源烧坏！！操作冲击波试验发生器每级充电电压65kV时波形如下Upeak=850.09kVT1=211.28μsT2=2138.4μsη=72%发生器每级充电电压70kV时波形如下Upeak=897.23kVT1=212.40μsT2=2123.6μsη=71%发生器每级充电电压75kV时波形如下Upeak=977.52kVT1=214.41μsT2=2138.00μsη=72%发生器每级充电电压80kV时时有闪络现象波形如下Upeak=1036.42kVT1=218.82μsT2=2178.8μsη=72%Upeak=1043.37kVT1=223.91μsT2=2147.20μsη=72%Upeak=1065.54kVT1=149.03μsT2=189.60μsη=73%Upeak=1097.89kVT1=132.97μsT2=134.4μsη=76%Upeak=1053.04kVT1=123.69μsT2=113.2μsη=73%Upeak=1192.98kVT1=219.44μsT2=2150.0μsη=82%Upeak=1054.12kVT1=224.17μsT2=2132.4μsη=73%工频耐压试验序号耐受电压（kV）闪络电压（kV）备注1664kV未达到耐受值740kV表面有污秽试验结果：雷电试验：FKW1-252/16·0FKW1-550/20·0型号复合空心绝缘子雷电冲击性能均能满足图纸要求。雷电闪络值220约在1600kV左右，550约在2000kV左右操作波试验：550操作冲击波勉强能够达到要求值1175kV，但时有闪络，经多次试验验证1175kV基本处在闪络的临界值工频试验：220kV产品电气性能均能满足图纸要求，550kV产品闪络电压664kV偏低，未能达到耐受值（表面有污秽，数值供参考）局放试验：因局放试验对设备和环境要求较高，高压引线和干扰严重，放电量不能作为参考依据。（上述试验数据均是在试品未充气的情况下进行）试验员：黄增利2010年6月4日
