实验一、常用元器件的识别与测量及常规电子仪器使用VIP免费

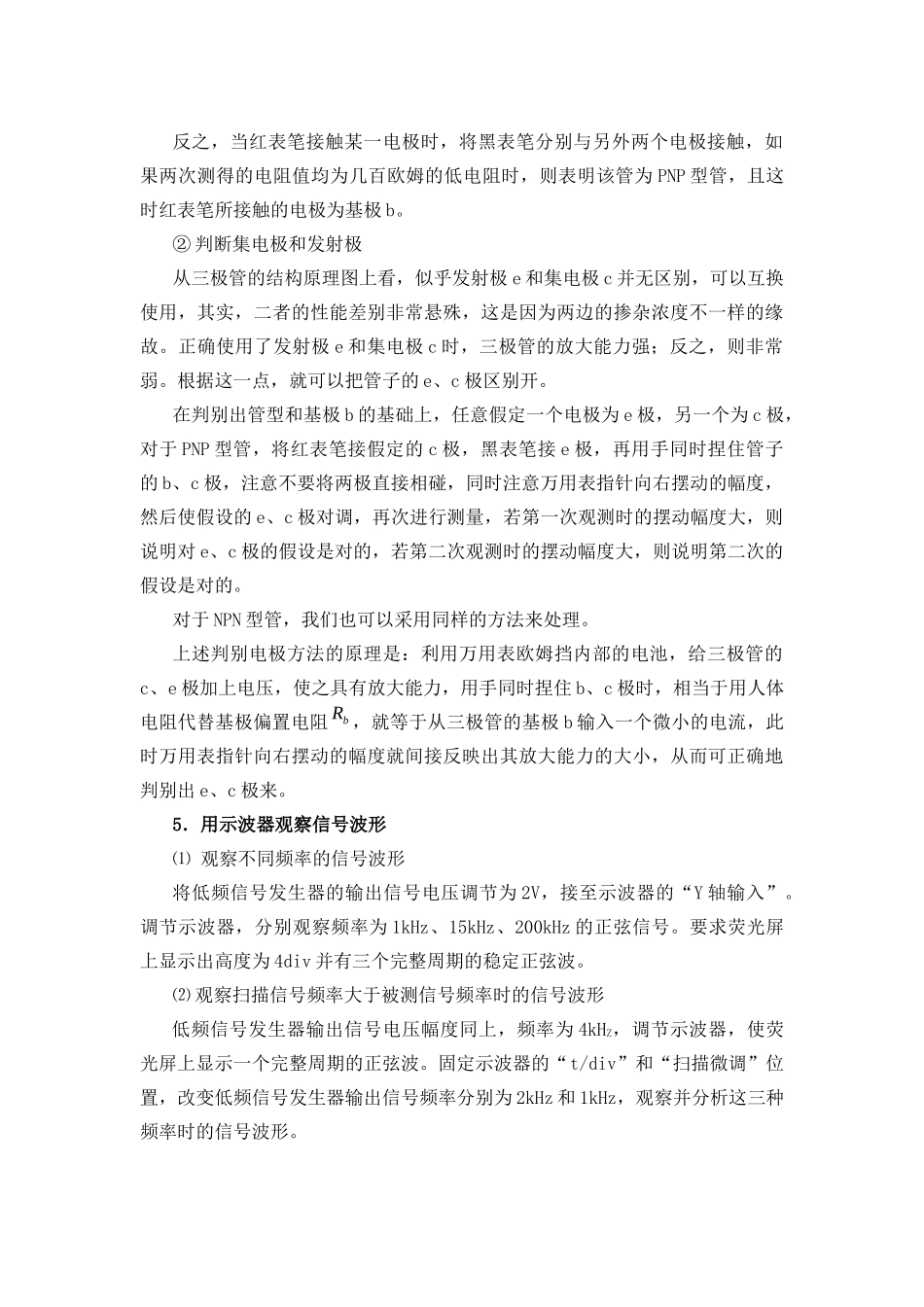

实验一、常用元器件的识别与测量及常规电子仪器使用一、目的掌握常用电子元件的识别知识与检测技术。二、实验仪器万用表、示波器、信号发生器、直流稳压电源、毫伏表三、任务电子、电容的测量；二极管、三极管管脚识别与测量，常规电子仪器使用四、实验内容1．电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。测量方法如下（以MF-47为例）：⑴检查电池⑵机械调零⑶选择倍率挡⑷电阻挡调零⑸测量电阻2．电容器的检测⑴电容器的充放电检测⑵电容器漏电电阻的检测3．二极管的简易测量⑴用指针式万用表测试二极管①二极管的好坏及电极的判别。用万用表的R×1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为几十欧到几千欧，反向电阻为几百千欧以上。正、反向电阻差值约大约好，至少应相差百倍为宜。若正、反向电阻都为零，则管子内部短路；若正、反向电阻都为∞，则管子内部开路；若正、反向电阻接近，则管子性能差。用上述测法测得阻值较小的那次，黑表笔所接触的电极为二极管的正极，另一端为负极。这是因为在磁电式万用表的欧姆挡，黑表笔接表内电池的正端，红表笔接表内电池的负端。②二极管类型的判别。经验证明，用500型万用表的R×1K挡测二极管的正向电阻时，硅管为6～20kΩ，锗管为1～5kΩ。用2.5V或10V电压挡测二极管的正向导通电压时，一般锗管的正向电压为0.1V～0.3V，硅管的正向电压为0.5V～0.7V。注意：用不同类型的万用表或同一类型的万用表的不同量程去测二极管的正向电阻时，所得结果是不同的。⑵用数字式万用表测试二极管①极性判别。将数字式万用表置于二极管挡，红表笔插入“V•Ω”插孔，黑表笔插入“COM”插孔，这时红表笔接表内电源正极，黑表笔接表内电源负极。将两只笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在1V以下，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。②好坏的测量。将数字式万用表置于二极管挡，红表笔插入“V•Ω”插孔，黑表笔插入“COM”插孔。当红表笔接二极管的正极，黑表笔接二极管的负极时，显示值在1V以下；当黑表笔接二极管的正极，红表笔接二极管的负极时，显示溢出符号“1”，说明被测二极管正常。若两次测量均显示溢出，则表示二极管内部断路。若两次测量均显示“000”，则表示二极管已击穿短路。③硅管与锗管的测量。量程开关位置及表笔插法同上，红表笔接被测二极管的正极，黑表笔接负极，若显示电压在0.5V∽0.7V，说明被测管是硅管；若显示电压在0.1V∽0.3V，说明被测管是锗管。用数字式万用表判断二极管类型是，不宜用电阻挡进行测量，因为数字式万用表电阻挡所提供的测量电流太大，而二极管是非线性元件，其正、反向电阻与测试电流的大小有关，所以，用数字式万用表测出来的电阻值与正常值相差极大。4．晶体三极管的简易测试利用万用表来简易测试晶体三极管①判断基极和管子类型由于三极管的基极对集电极和发射极的正向电阻都较小，据此，可先找出基极。将万用表拨在R×100或R×1K挡上，当红表笔接触某一电极时，将黑表笔分别与另外两个电极接触，如果两次测得的电阻值均为几十至上百千欧的高电阻时，则表明该管为NPN型管，且这时红表笔所接触的电极为基极b。同理，如用黑表笔接触某一电极时，将红表笔分别与另外两个电极接触，如果两次测得的电阻值均为几百欧姆的低电阻，则表明该管仍然为NPN型管，且这时黑表笔所接触的电极为基极b。反之，当红表笔接触某一电极时，将黑表笔分别与另外两个电极接触，如果两次测得的电阻值均为几百欧姆的低电阻时，则表明该管为PNP型管，且这时红表笔所接触的电极为基极b。②判断集电极和发射极从三极管的结构原理图上看，似乎发射极e和集电极c并无区别，可以互换使用，其实，二者的性能差别非常悬殊，这是因为两边的掺杂浓度不一样的缘故。正确使用了发射极e和集电极c时，三极管的放大能力强；反之，则非常弱。根据这一点，就可以把管子的e、c极区别开。在判别出管型和基极b的基础上，任意假定一个电极为e极，...
