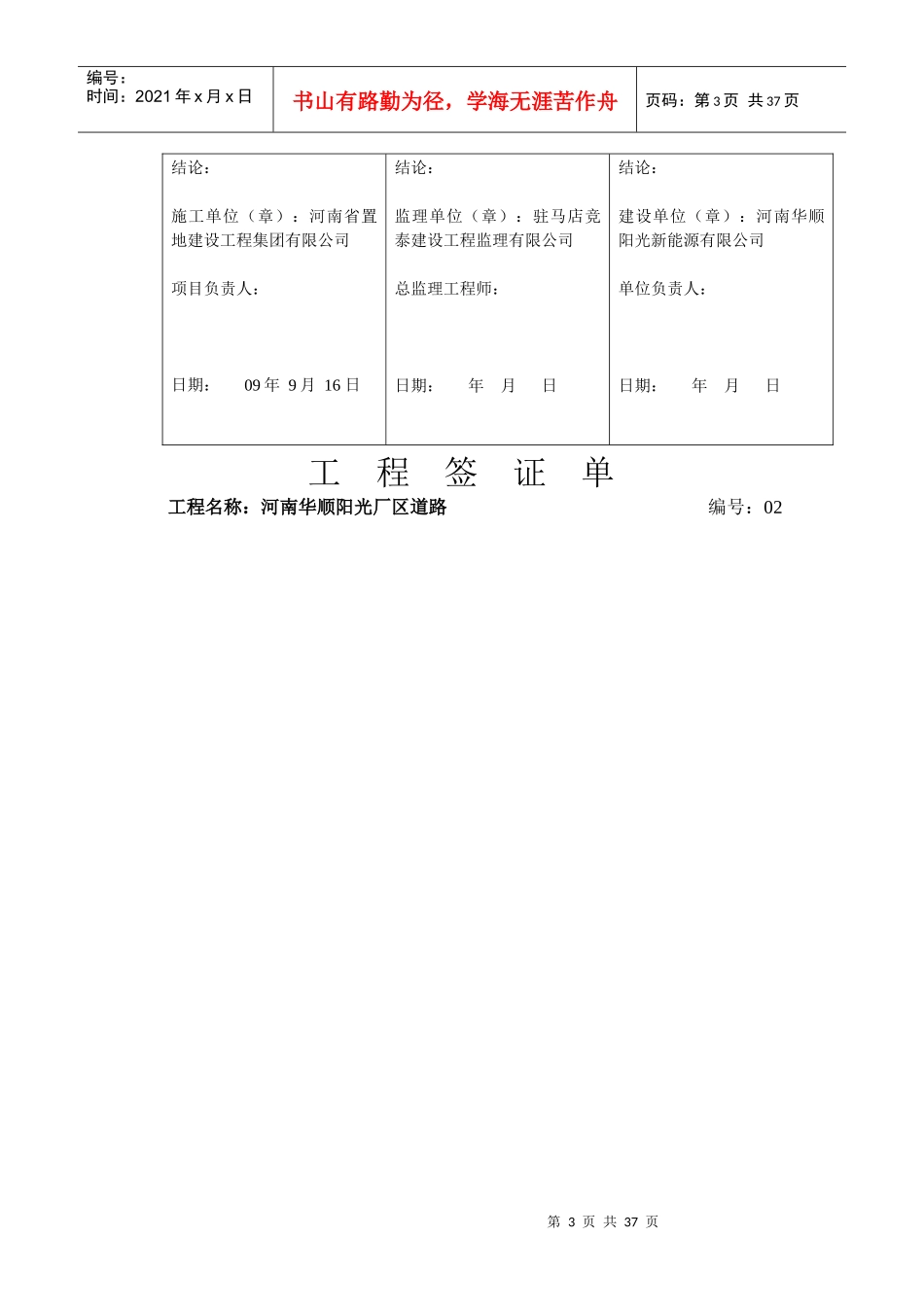

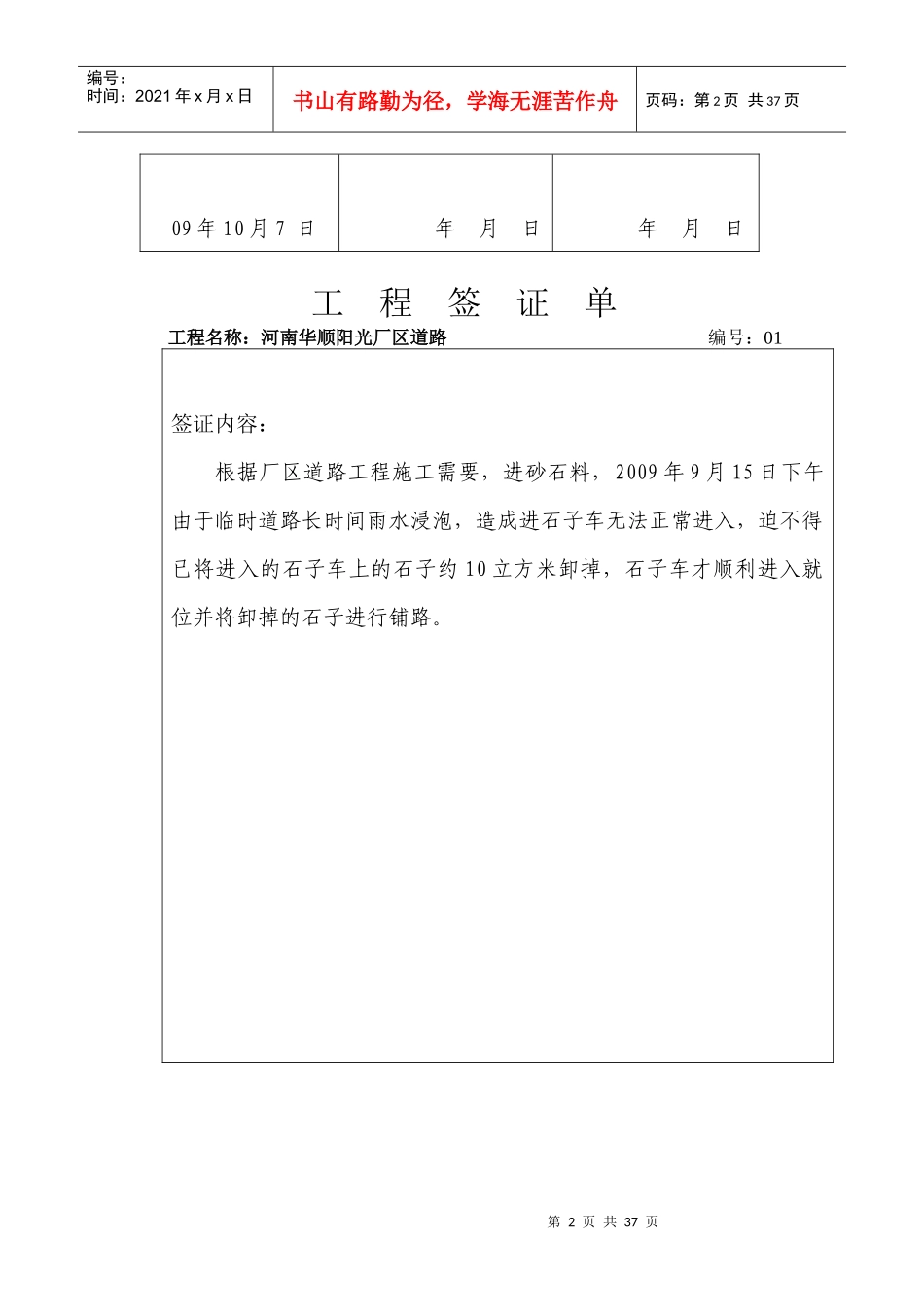

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页技术核定单工程名称河南华顺阳光新能源有限公司厂区道路与排水相关图纸道路、雨水及污水管网施工蓝图日期2009-10-6编号01内容：1、厂区道路中心线以现定的1#生产厂房地坪绝对标高76.00米（±0.000）为准，下翻10㎝，路边下翻15㎝，道牙比道路边高15㎝，道路纵坡取消，横坡以原图设计千分比的坡度组织施工。2、污水管覆土厚度为40㎝，雨水管覆土厚度为70㎝。3、原图设计的雨水、污水双壁波纹管现更改为砼管，砼管径及坡度按原图施工。4、原图设计的道路路面结构图中15㎝厚10%石灰土底基层、20㎝厚二灰碎石基层取消，变更为30㎝厚的三七灰土；原图设计的20㎝厚C25水泥砼面层变改为25㎝厚C25水泥砼面层。5、道路路边雨水井±0.000以下1.0米，长为600mm,宽为450mm，内粉按1：2.5水泥砂浆。6、污水施工蓝图1#厂房东侧污水管道及检查井取消。建设单位：河南华顺阳光新能源有限公司项目负责人（签章）：监理单位：驻马店市竞泰监理公司监理工程师（签章）：施工单位：河南置地建设工程集团有限公司项目负责人（签章）：第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页09年10月7日年月日年月日工程签证单工程名称：河南华顺阳光厂区道路编号：01签证内容：根据厂区道路工程施工需要，进砂石料，2009年9月15日下午由于临时道路长时间雨水浸泡，造成进石子车无法正常进入，迫不得已将进入的石子车上的石子约10立方米卸掉，石子车才顺利进入就位并将卸掉的石子进行铺路。第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页结论：施工单位（章）：河南省置地建设工程集团有限公司项目负责人：日期：09年9月16日结论：监理单位（章）：驻马店竞泰建设工程监理有限公司总监理工程师：日期：年月日结论：建设单位（章）：河南华顺阳光新能源有限公司单位负责人：日期：年月日工程签证单工程名称：河南华顺阳光厂区道路编号：02第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页签证内容：根据厂区道路工程施工需要，进砂料，2009年9月24日下午由于临时道路开挖后未填入砖渣，造成砂车无法正常进入，迫不得已将进入的砂车上的砂约10立方米卸掉，砂车才顺利进入就位并将卸掉的砂子进行铺路。结论：施工单位（章）：河南省置地建设工程集团有限公司项目负责人：日期：09年9月25日结论：监理单位（章）：驻马店竞泰建设工程监理有限公司总监理工程师：日期：年月日结论：建设单位（章）：河南华顺阳光新能源有限公司单位负责人：日期：年月日第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页工程签证单工程名称：河南华顺阳光厂区道路编号：03签证内容：为迎接省市领导10月21号观摩工地现场圆满成功，根据公司总体部署要求，原定厂区道路施工进度计划，做相应调整，加快厂区道路施工进度，部分厂区道路用土含水量较大，为保证工程进度和质量，经建设单位、监理单位、施工单位共同研究决定，增加石灰的拌合量和翻晒次数，增加石灰量30方和翻晒3次，以此技术处理确保工程质量和进度。结论：施工单位（章）：河南省置地建设工程集团有限公司项目负责人：日期：09年10月22日结论：监理单位（章）：驻马店竞泰建设工程监理有限公司总监理工程师：日期：年月日结论：建设单位（章）：河南华顺阳光新能源有限公司单位负责人：日期：年月日第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页工程签证单工程名称：河南华顺阳光厂区道路编号：04签证内容：由于1#联合厂房西侧厂区道路雨水管沟位于路中心，考虑影响整个厂区道路美观，经建设单位、监理单位、施工单位共同研究决定，将位于道路中雨水管道平移至道路西侧绿花带内，道路中心雨水管沟土方已开挖长75m宽1.2m深2.23m。第7页共37页第6页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共37...
