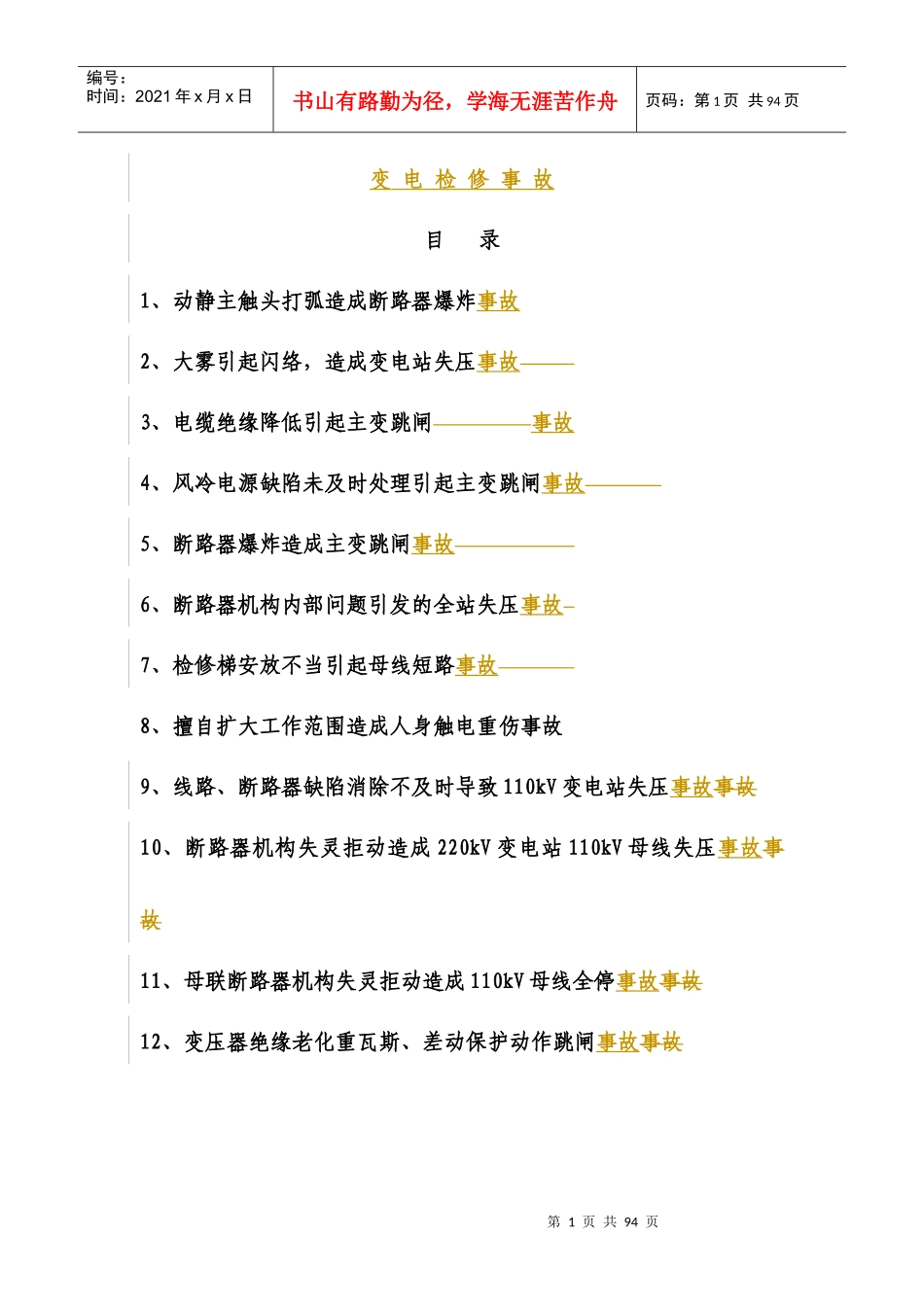

第1页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共94页变电检修事故目录1、动静主触头打弧造成断路器爆炸事故2、大雾引起闪络，造成变电站失压事故3、电缆绝缘降低引起主变跳闸事故4、风冷电源缺陷未及时处理引起主变跳闸事故5、断路器爆炸造成主变跳闸事故6、断路器机构内部问题引发的全站失压事故7、检修梯安放不当引起母线短路事故8、擅自扩大工作范围造成人身触电重伤事故9、线路、断路器缺陷消除不及时导致110kV变电站失压事故事故10、断路器机构失灵拒动造成220kV变电站110kV母线失压事故事故11、母联断路器机构失灵拒动造成110kV母线全停事故事故12、变压器绝缘老化重瓦斯、差动保护动作跳闸事故事故第2页共94页第1页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共94页[1、]1、动静主触头打弧造成断路器爆炸事故2004年3月2日，六盘水供电局城中变#2主变112断路器A、B两相灭弧室爆炸，杉树林变110kV杉中线106断路器距离I段保护跳闸，重合不成功，用#1主变恢复送电，全站失压56分钟。一、事故前的运行方式水城变水中线104断路器在检修状态，城中变负荷由110kV杉中线供电，城中变＃1、＃2主变分别带10kVI、II段母线，010断路器在热备用状态，110kV水中线由城中变侧充电备用。第3页共94页第2页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共94页二、事故经过3月2日8:22因全站负荷降低，#2主变由运行转热备用，19:09城中变#1主变过负荷（29MW），将#2主变投入运行，于19:16合上112断路器。20:32112断路器A、B两相灭弧室爆炸，#2主变间隙零流掉开112断路器。1、现场调查水杉线杉中线水中线1061051041051101111120120110101号主变杉树林变水城变城中变110kV110kV110kV10kV2号主变PP110110631102104311111122第4页共94页第3页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共94页20:32112断路器A、B两相灭弧室爆炸，110kVII组电压互感器避雷器A相放电计数器动作1次。整个场地均有碎瓷片，最远的碎瓷片距故障点43米，最大的碎瓷片约3kg，距故障点12.5m。112断路器型号为LW11A-110/3150/31.5；制造厂：北京断路器厂；生产日期：1999年2月；投运日期：1999年8月。2、受损设备情况设备名称受损程度112断路器A、B两相灭弧室炸掉下来，C相受损112断路器CT三相瓷裙受损1122隔离开关支柱瓷瓶受损3只1524隔离开关支柱瓷瓶受损2只1043隔离开关支柱瓷瓶受损1只110千伏IIPTA相瓷裙受损1片，C相瓷裙受损1片110千伏IIPT避雷器B相瓷裙受损2片，A、C相受损1片110断路器A、C相瓷裙受损1片第5页共94页第4页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共94页1102隔离开关支柱瓷瓶受损2只110断路器CTA相瓷裙受损2片造成直接经济损失：17.64万元、损失电量26900kWh。事故后对110断路器及TA、#2主变、IITV及避雷器进行检查、试验均无问题。更换受损支柱瓷瓶5只，电流互感器更换3只，电压互感器更换3只。112断路器操作机构及C相解体检查情况：操作机构的水平传动部分无卡涩；A相压气缸导向杆有弯曲变形；C相解体后检查：滑环及中间触指上有大量金属粉末，压气缸导向杆上有拉痕；压气缸底部下沿到法兰盘净距为668mm，（合闸状态），而A、B相从烧伤留下的痕迹测得A、B相的压气缸底部下沿到法兰盘净距为646mm。保护及自动装置动作情况：杉树林变110kV杉中线106断路器保护装置报文：1221ZKJCK（相间I段阻抗出口）1687CHCK（重合出口）1822XXJCK（X相近原理加速出口）第6页共94页第5页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共94页CJ（测距）L=5.62AB（AB相断路）城中变#2主变保护单元高压侧间隙零流第二时限保护动作，112断路器跳闸。220kV水城变110kV水杉线的故障录波反映：B相在运行中突然爆炸，80ms左右A相爆炸。3、历史数据调查：试验情况：1999年7月1日投运，6月15日进行交接试验，导电回路电阻(单位:μΩ)A:46；B:42；C:38。2003年2月18日预试：导电回路电阻(单位:μΩ)A:46；B:42；C:38。异常情况：2000年3月20...
