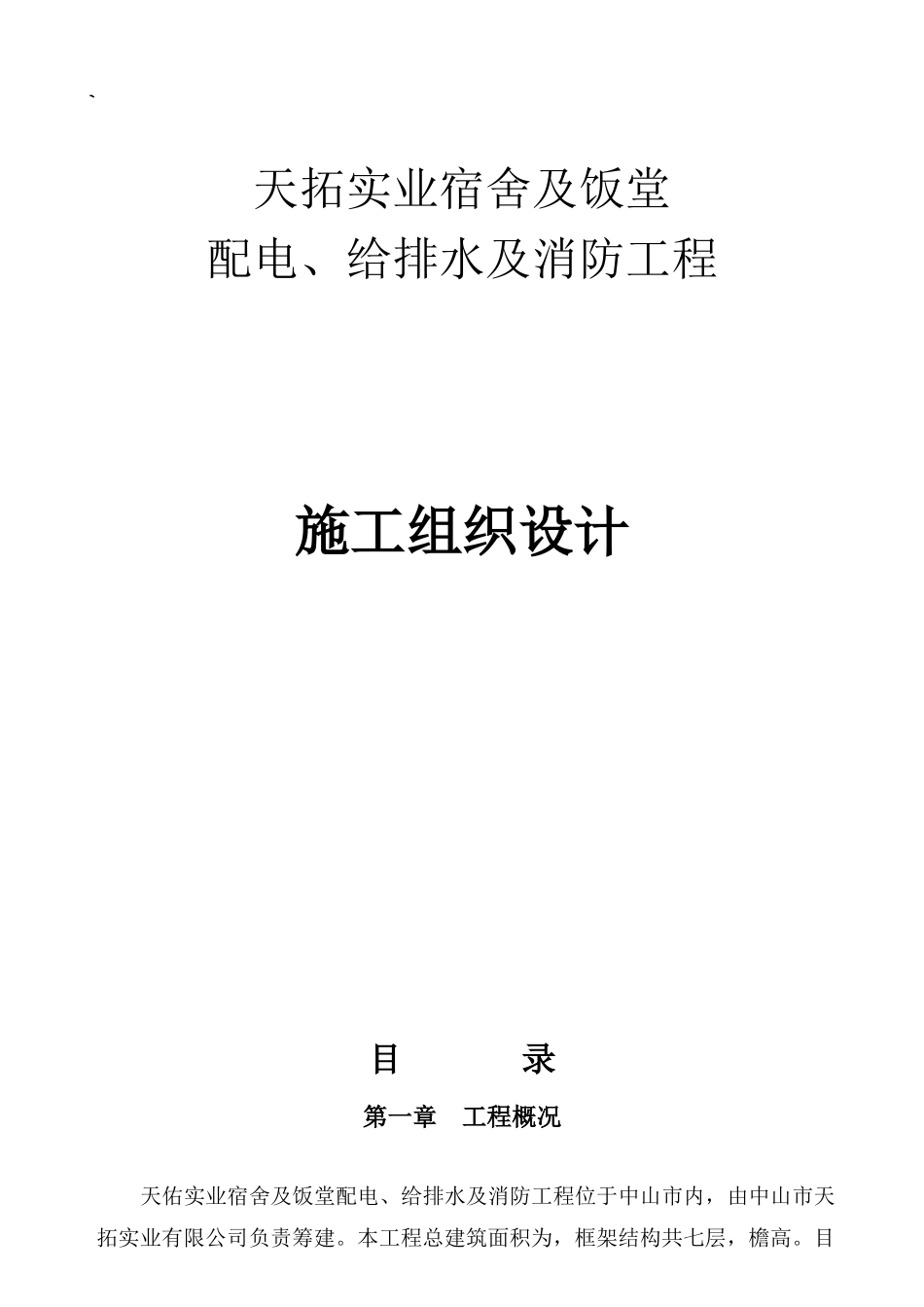

天拓实业配电、给排水及消防工程施工组织设计-8wr(52页)VIP免费

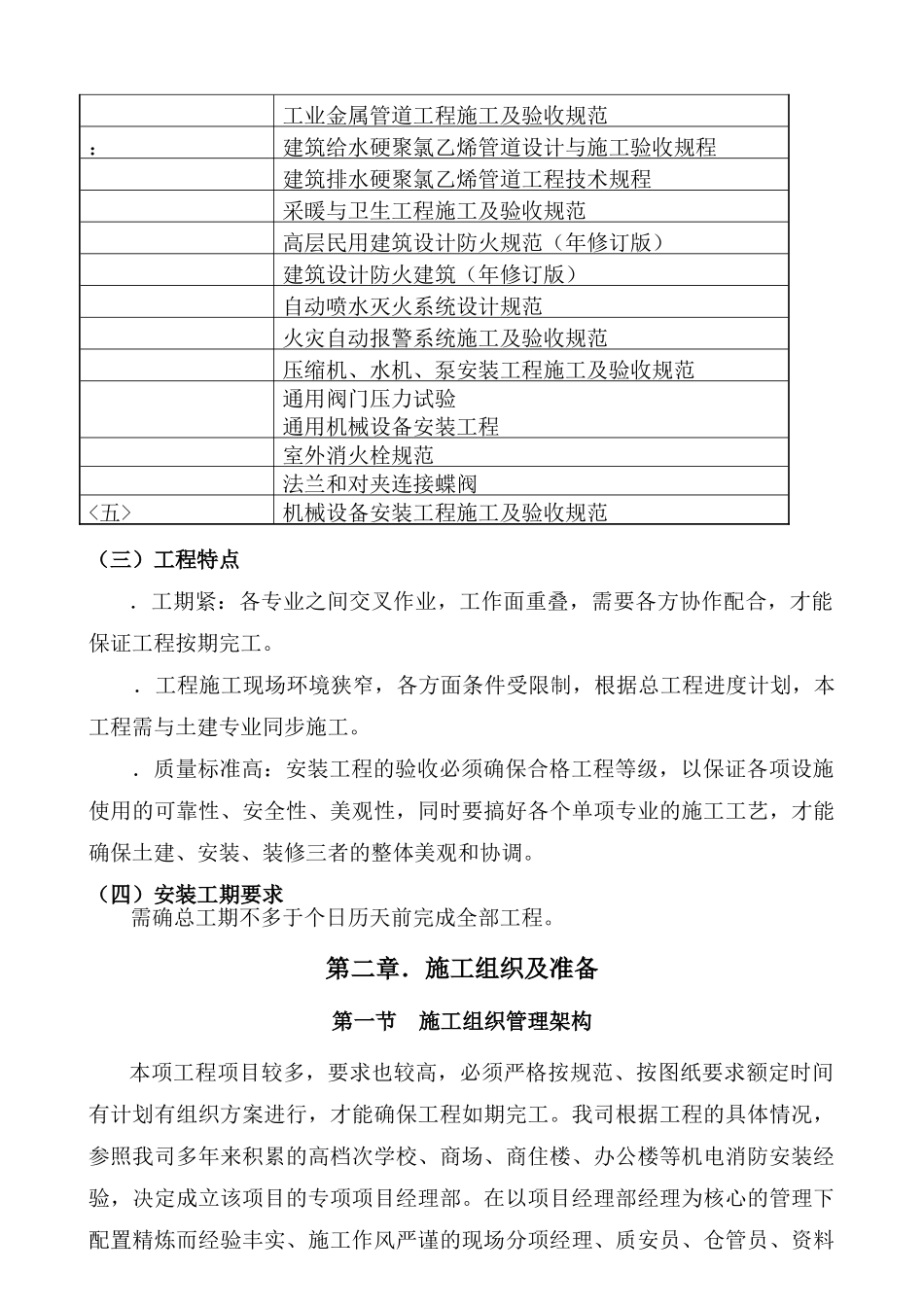

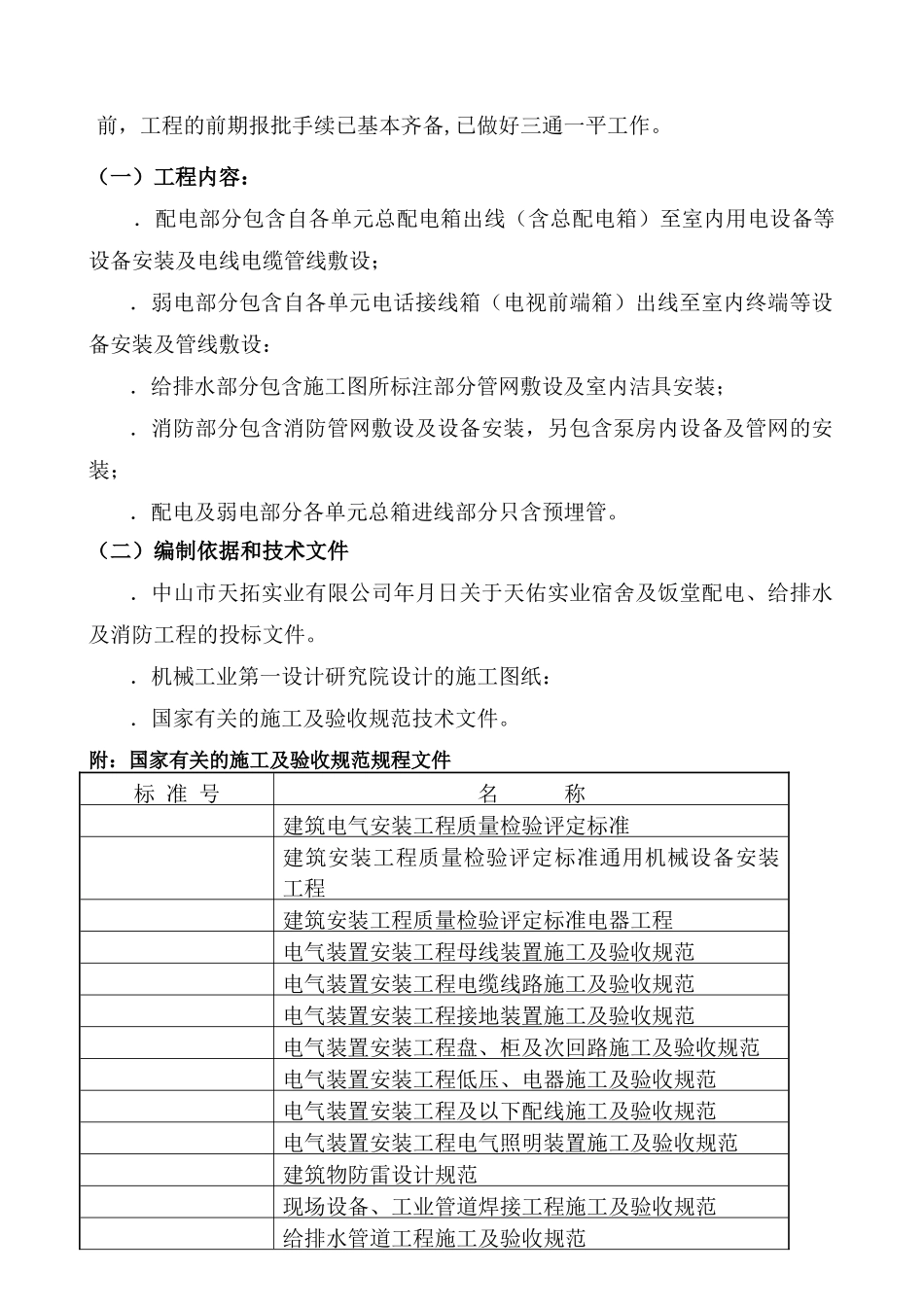

`天拓实业宿舍及饭堂配电、给排水及消防工程施工组织设计目录第一章工程概况天佑实业宿舍及饭堂配电、给排水及消防工程位于中山市内，由中山市天拓实业有限公司负责筹建。本工程总建筑面积为，框架结构共七层，檐高。目前，工程的前期报批手续已基本齐备,已做好三通一平工作。（一）工程内容：．配电部分包含自各单元总配电箱出线（含总配电箱）至室内用电设备等设备安装及电线电缆管线敷设；．弱电部分包含自各单元电话接线箱（电视前端箱）出线至室内终端等设备安装及管线敷设：．给排水部分包含施工图所标注部分管网敷设及室内洁具安装；．消防部分包含消防管网敷设及设备安装，另包含泵房内设备及管网的安装；．配电及弱电部分各单元总箱进线部分只含预埋管。（二）编制依据和技术文件．中山市天拓实业有限公司年月日关于天佑实业宿舍及饭堂配电、给排水及消防工程的投标文件。．机械工业第一设计研究院设计的施工图纸：．国家有关的施工及验收规范技术文件。附：国家有关的施工及验收规范规程文件标准号名称建筑电气安装工程质量检验评定标准建筑安装工程质量检验评定标准通用机械设备安装工程建筑安装工程质量检验评定标准电器工程电气装置安装工程母线装置施工及验收规范电气装置安装工程电缆线路施工及验收规范电气装置安装工程接地装置施工及验收规范电气装置安装工程盘、柜及次回路施工及验收规范电气装置安装工程低压、电器施工及验收规范电气装置安装工程及以下配线施工及验收规范电气装置安装工程电气照明装置施工及验收规范建筑物防雷设计规范现场设备、工业管道焊接工程施工及验收规范给排水管道工程施工及验收规范工业金属管道工程施工及验收规范：建筑给水硬聚氯乙烯管道设计与施工验收规程建筑排水硬聚氯乙烯管道工程技术规程采暖与卫生工程施工及验收规范高层民用建筑设计防火规范（年修订版）建筑设计防火建筑（年修订版）自动喷水灭火系统设计规范火灾自动报警系统施工及验收规范压缩机、水机、泵安装工程施工及验收规范通用阀门压力试验通用机械设备安装工程室外消火栓规范法兰和对夹连接蝶阀<五>机械设备安装工程施工及验收规范（三）工程特点．工期紧：各专业之间交叉作业，工作面重叠，需要各方协作配合，才能保证工程按期完工。．工程施工现场环境狭窄，各方面条件受限制，根据总工程进度计划，本工程需与土建专业同步施工。．质量标准高：安装工程的验收必须确保合格工程等级，以保证各项设施使用的可靠性、安全性、美观性，同时要搞好各个单项专业的施工工艺，才能确保土建、安装、装修三者的整体美观和协调。（四）安装工期要求需确总工期不多于个日历天前完成全部工程。第二章．施工组织及准备第一节施工组织管理架构本项工程项目较多，要求也较高，必须严格按规范、按图纸要求额定时间有计划有组织方案进行，才能确保工程如期完工。我司根据工程的具体情况，参照我司多年来积累的高档次学校、商场、商住楼、办公楼等机电消防安装经验，决定成立该项目的专项项目经理部。在以项目经理部经理为核心的管理下配置精炼而经验丰实、施工作风严谨的现场分项经理、质安员、仓管员、资料员和各工种的施工人员。项目经理部经理对整项工程及有关人员实行统筹指挥专项管理、监督落实的全盘责任，确保全项工程的质量工期。项目经理部组织架构如下：第二节施工用临时设施准备．现场平面布置①搭建临时设施要以文明施工、安全生产为主题。②工程施工现场应确保施工道路畅通，可向甲方申请场地搭设为工具房仓库、办公室及加工场等。．施工用水用电措施①施工期间的消防、生活、管道、压力试验所需的用水、电均接驳于工地现场指定水、电源。②各层应设有临时消防栓，该消防栓受严格管制，除发生火警外，平时禁止使用，以免造成积水和火警时失效。③机具设备及工作、生活照明所需的用电均接自工地的建筑临时电源。施工用电线路采用电缆敷设，均设置装有漏电保护开关的临时配电箱。④平时施工时临时用水主要是生活用水，可用市政供水管。试压时用水量项目经理部经理技术总负责质安专员给排水安装工程分项经理电气安装工程分项经理（包括弱电）消防安装工程分项经理资料...
