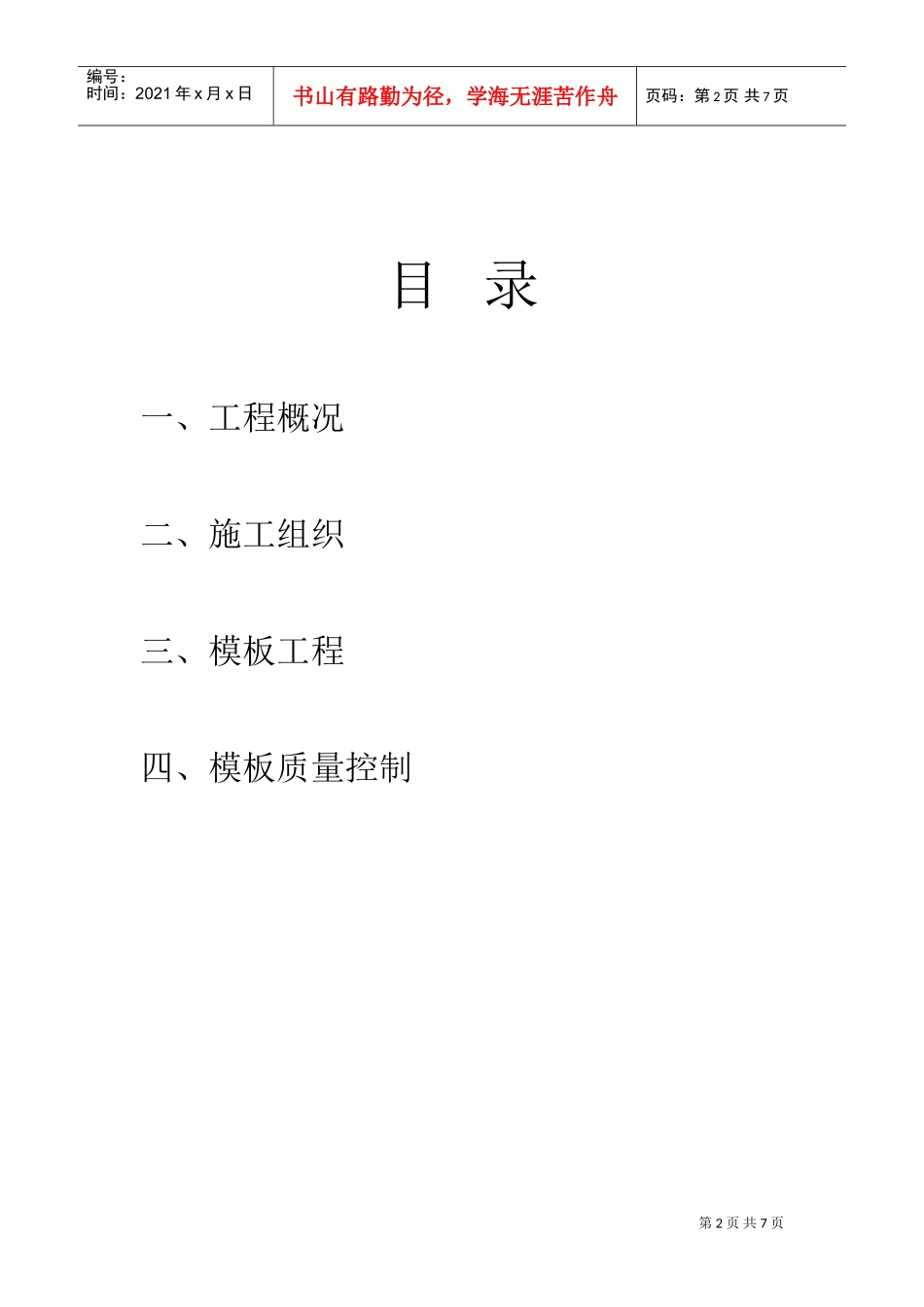

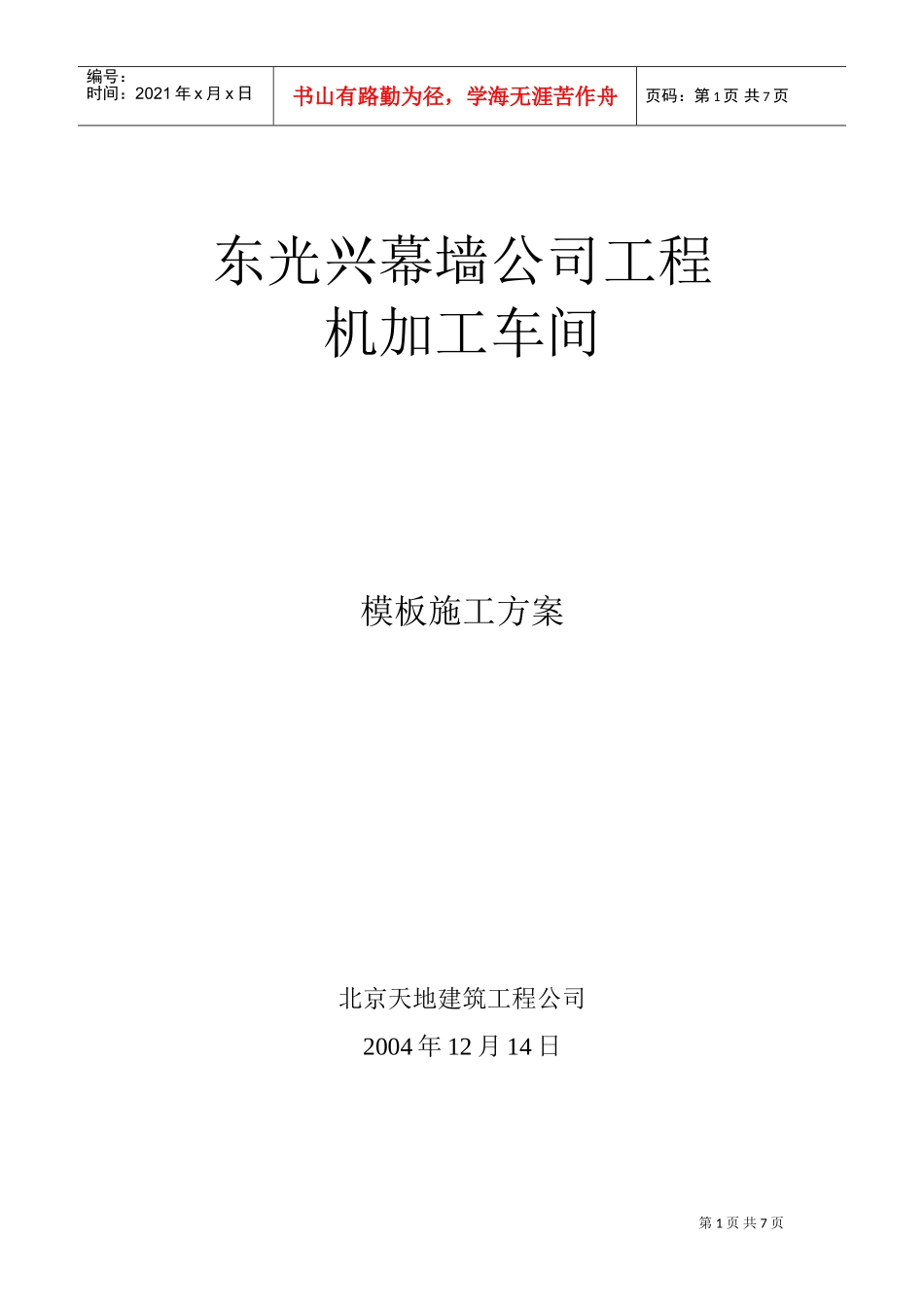

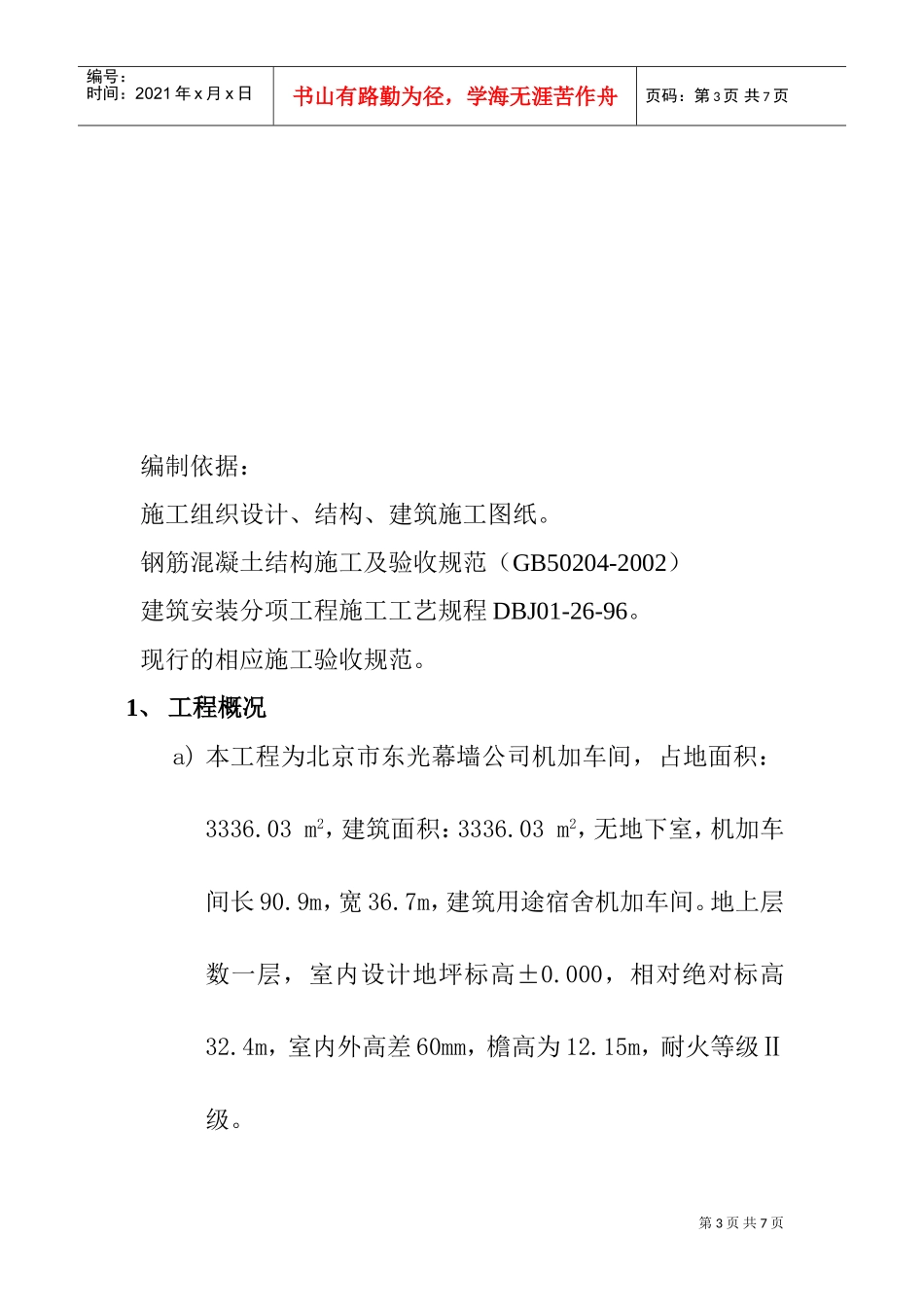

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页东光兴幕墙公司工程机加工车间模板施工方案北京天地建筑工程公司2004年12月14日第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页目录一、工程概况二、施工组织三、模板工程四、模板质量控制第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页编制依据：施工组织设计、结构、建筑施工图纸。钢筋混凝土结构施工及验收规范（GB50204-2002）建筑安装分项工程施工工艺规程DBJ01-26-96。现行的相应施工验收规范。1、工程概况a)本工程为北京市东光幕墙公司机加车间，占地面积：3336.03m2，建筑面积：3336.03m2，无地下室，机加车间长90.9m，宽36.7m，建筑用途宿舍机加车间。地上层数一层，室内设计地坪标高±0.000，相对绝对标高32.4m，室内外高差60mm，檐高为12.15m，耐火等级Ⅱ级。第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页b)结构设计概况：地基承载力130Kpq，基础形式：独立柱基础。基础：基础深度为-2m，地上形式为钢结构。基础强度等级C30，垫层为C15、C10。c)根据施工组织设计中的施工部署及流水段划分合理组织施工。2、模板工程模板工程是影响工程质量的关键因素，为了使混凝土的外形尺寸，外观质量都达到较高的要求，采用先进合理的细部节点，更加有利于施工操作。模板选型：采用竹胶板和小钢模板。（1）地下工程：①模板拼装前须逐块修整板面，边框，清理混凝土残渣、泥浆并涂刷隔离剂。②安装时柱底清理干净后立柱模，根据控制线找准模板的位置，调整垂直度，利用可调支撑及钢丝绳斜接将模板固定。③模板拆除后随时清理，维修后平放于平整场地上，下部垫100×100mm方木，分类码放整齐。第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页④为防止漏浆，模板拼缝处，板与板之间粘贴海绵条。（2）地下梁、柱模板：a)地下梁、柱模板采用小钢模板和竹胶板12mm厚。b)竹胶板采用新型板，板面一定平整，不得有翘曲、扭曲等，拼缝严密处可夹海绵条或采用塑料胶纸封严。（3）地上工程模板：a)柱模板工程：采用竹胶板、松木方楞，按照图纸预制柱模并编号。沿模板边线贴密封条，采用钢管、角钢制作柱箍，地面预埋200mm、长φ18钢筋，焊拉环采用钢管花蓝螺栓校正柱模。b)梁模板工程：采用竹胶板、松木方楞，按照图纸预制模板，满堂红钢管架子，沿梁方向600mm间距加密立管支撑，梁底按梁跨度的1/1000-1.5/1000起拱。（4）顶板模板工程：a)顶板模板采用竹胶板12mm厚，下设满堂红架子钢管支撑，支撑通过水平管连接，支撑顶部为可调旋拖。b)大龙骨为100×100木方，间距1.2米，小龙骨100×50木方。c)待同条件试块抗压强度达到规范要求，如跨度8m以内，达到设计强度75%方可拆模，跨度8m以上，达到设计强度100%方可拆模，注意不要硬撬，防止竹胶板翘曲，轻拿轻放码放整齐。第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页d)以15天顶板混凝土强度达到要求计算，及考虑周旋，要求顶板模板按两段考虑。e)在支顶板过程中，注意模板的起供，依据规范要求，跨度不少于4m时起供高度应为跨度的1/1000-3/1000，本工程选定为2/1000。f)洞口模板采用50mm厚方木，面板粘贴12mm厚多层板，制作成拆装式模板。g)模板施工按模板设计对号入座支立，模板制作、运输、安装、拆除设专人负责。h)梁模板、柱上口模板拉通线找直，以确保整体结构顺直阴阳角方正。4、模板的质量控制我公司对模板工程进行了大量的研究和试验，对模板体系选择、拆装、加工等方面都已趋于完善系统，能够较好的控制了漏浆、变形、错台、胀模等质量通病。必控工序：模板加工---弹线----组模----加固----校正。管理点：模板加工制作验收，模板修整校正。作业条件：控制线已准确投测，钢筋绑扎完毕，并办完隐检手续，外圈支架及防护安装就位。a)质量标准：按模板设计图施工，具有足够强度、刚度和稳定性。第7页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
