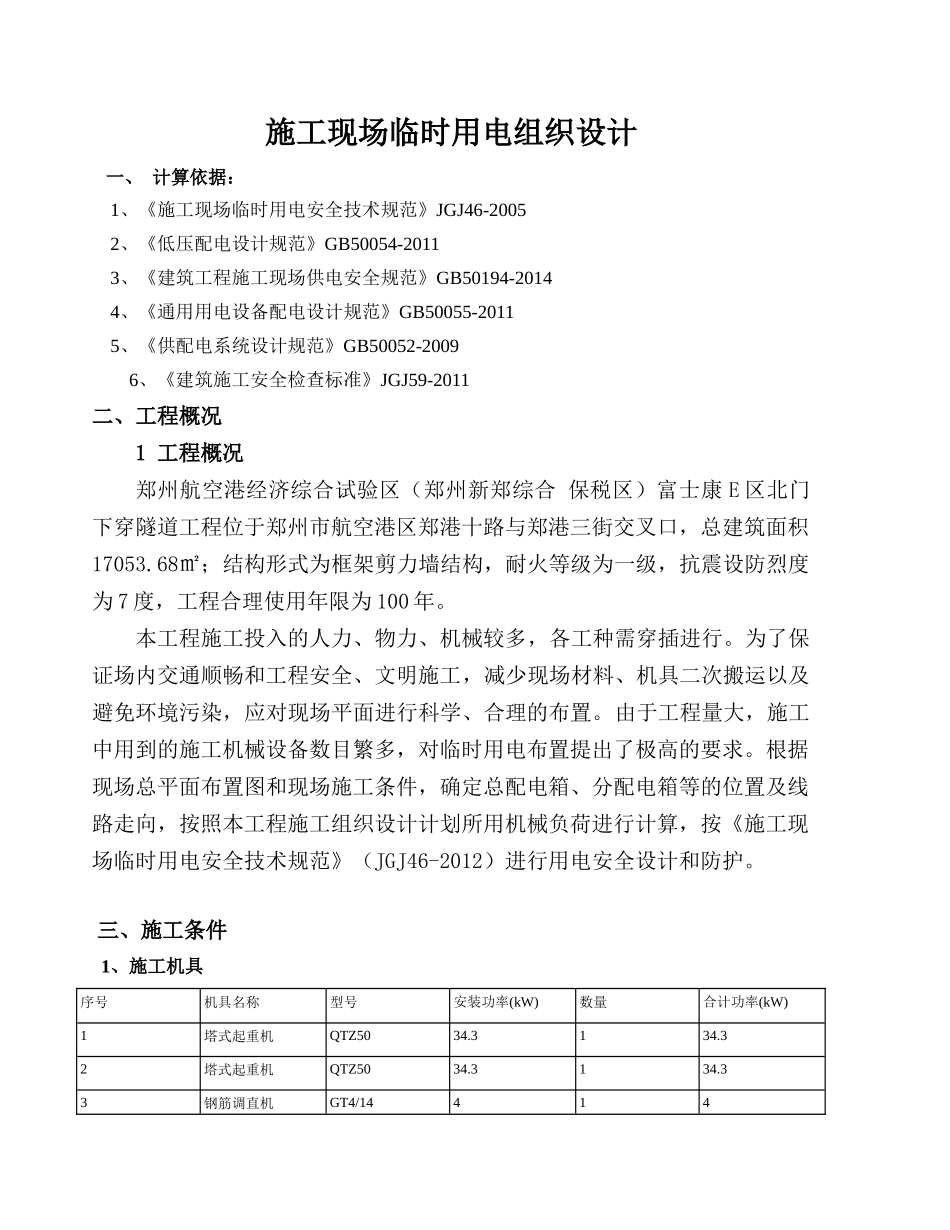

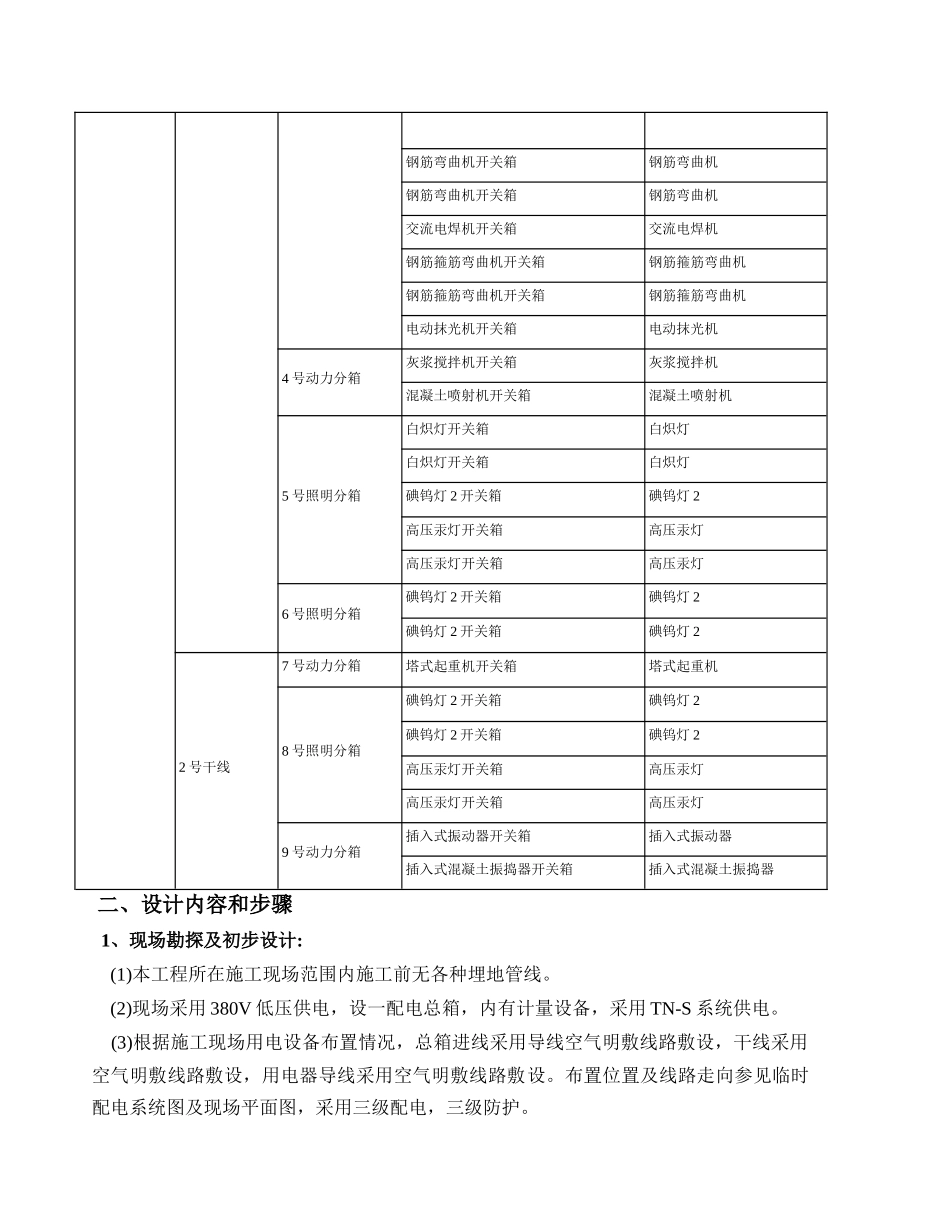

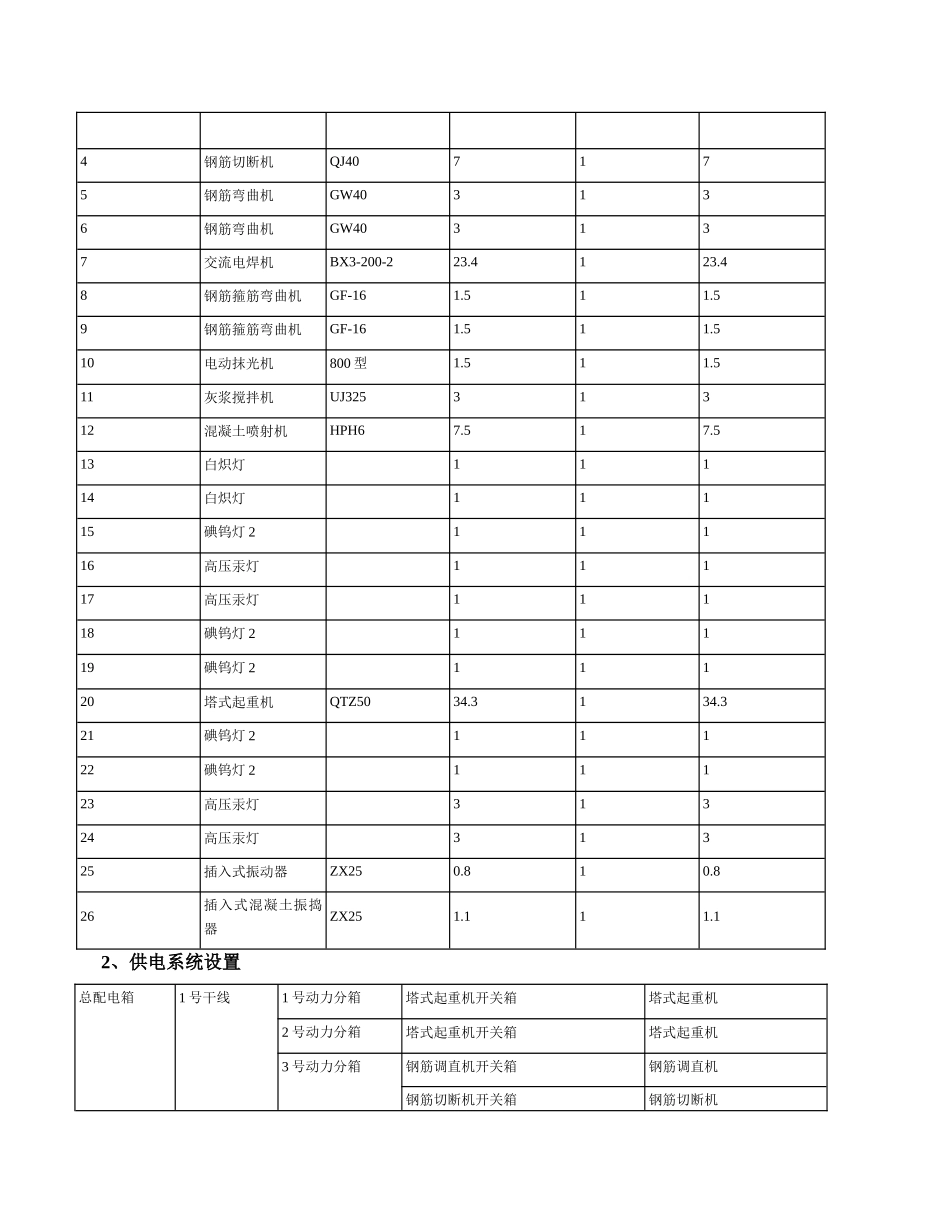

施工现场临时用电组织设计一、计算依据：1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011二、工程概况1工程概况郑州航空港经济综合试验区（郑州新郑综合保税区）富士康E区北门下穿隧道工程位于郑州市航空港区郑港十路与郑港三街交叉口，总建筑面积17053.68㎡；结构形式为框架剪力墙结构，耐火等级为一级，抗震设防烈度为7度，工程合理使用年限为100年。本工程施工投入的人力、物力、机械较多，各工种需穿插进行。为了保证场内交通顺畅和工程安全、文明施工，减少现场材料、机具二次搬运以及避免环境污染，应对现场平面进行科学、合理的布置。由于工程量大，施工中用到的施工机械设备数目繁多，对临时用电布置提出了极高的要求。根据现场总平面布置图和现场施工条件，确定总配电箱、分配电箱等的位置及线路走向，按照本工程施工组织设计计划所用机械负荷进行计算，按《施工现场临时用电安全技术规范》（JGJ46-2012）进行用电安全设计和防护。三、施工条件1、施工机具序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ5034.3134.32塔式起重机QTZ5034.3134.33钢筋调直机GT4/144144钢筋切断机QJ407175钢筋弯曲机GW403136钢筋弯曲机GW403137交流电焊机BX3-200-223.4123.48钢筋箍筋弯曲机GF-161.511.59钢筋箍筋弯曲机GF-161.511.510电动抹光机800型1.511.511灰浆搅拌机UJ32531312混凝土喷射机HPH67.517.513白炽灯11114白炽灯11115碘钨灯211116高压汞灯11117高压汞灯11118碘钨灯211119碘钨灯211120塔式起重机QTZ5034.3134.321碘钨灯211122碘钨灯211123高压汞灯31324高压汞灯31325插入式振动器ZX250.810.826插入式混凝土振捣器ZX251.111.12、供电系统设置总配电箱1号干线1号动力分箱塔式起重机开关箱塔式起重机2号动力分箱塔式起重机开关箱塔式起重机3号动力分箱钢筋调直机开关箱钢筋调直机钢筋切断机开关箱钢筋切断机钢筋弯曲机开关箱钢筋弯曲机钢筋弯曲机开关箱钢筋弯曲机交流电焊机开关箱交流电焊机钢筋箍筋弯曲机开关箱钢筋箍筋弯曲机钢筋箍筋弯曲机开关箱钢筋箍筋弯曲机电动抹光机开关箱电动抹光机4号动力分箱灰浆搅拌机开关箱灰浆搅拌机混凝土喷射机开关箱混凝土喷射机5号照明分箱白炽灯开关箱白炽灯白炽灯开关箱白炽灯碘钨灯2开关箱碘钨灯2高压汞灯开关箱高压汞灯高压汞灯开关箱高压汞灯6号照明分箱碘钨灯2开关箱碘钨灯2碘钨灯2开关箱碘钨灯22号干线7号动力分箱塔式起重机开关箱塔式起重机8号照明分箱碘钨灯2开关箱碘钨灯2碘钨灯2开关箱碘钨灯2高压汞灯开关箱高压汞灯高压汞灯开关箱高压汞灯9号动力分箱插入式振动器开关箱插入式振动器插入式混凝土振捣器开关箱插入式混凝土振捣器二、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷线路敷设，干线采用空气明敷线路敷设，用电器导线采用空气明敷线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.7，Cosφ=0.65，tgφ=1.17将Jc=40%统一换算到Jc1=25%的额定容量Pn=34.3kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×34.3=43.39kWPjs=Kx×Pe=0.7×43.39=30.37kWQjs=Pjs×tgφ=30.37×1.17=35.51kvar(2)、塔式起重机Kx=0.7，Cosφ=0.65，tgφ=1.17将Jc=40%统一换算到Jc1=25%的额定容量Pn=34.3kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×34.3=43.39kWPjs=Kx×Pe=0.7×43.39=30.37kWQjs=Pjs×tgφ=30.37×1.17=35.51kvar(3)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×4=2.6kWQjs=Pjs×tgφ=2.6×1.02=2.65kvar(4)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×7=4.55kWQjs=...
