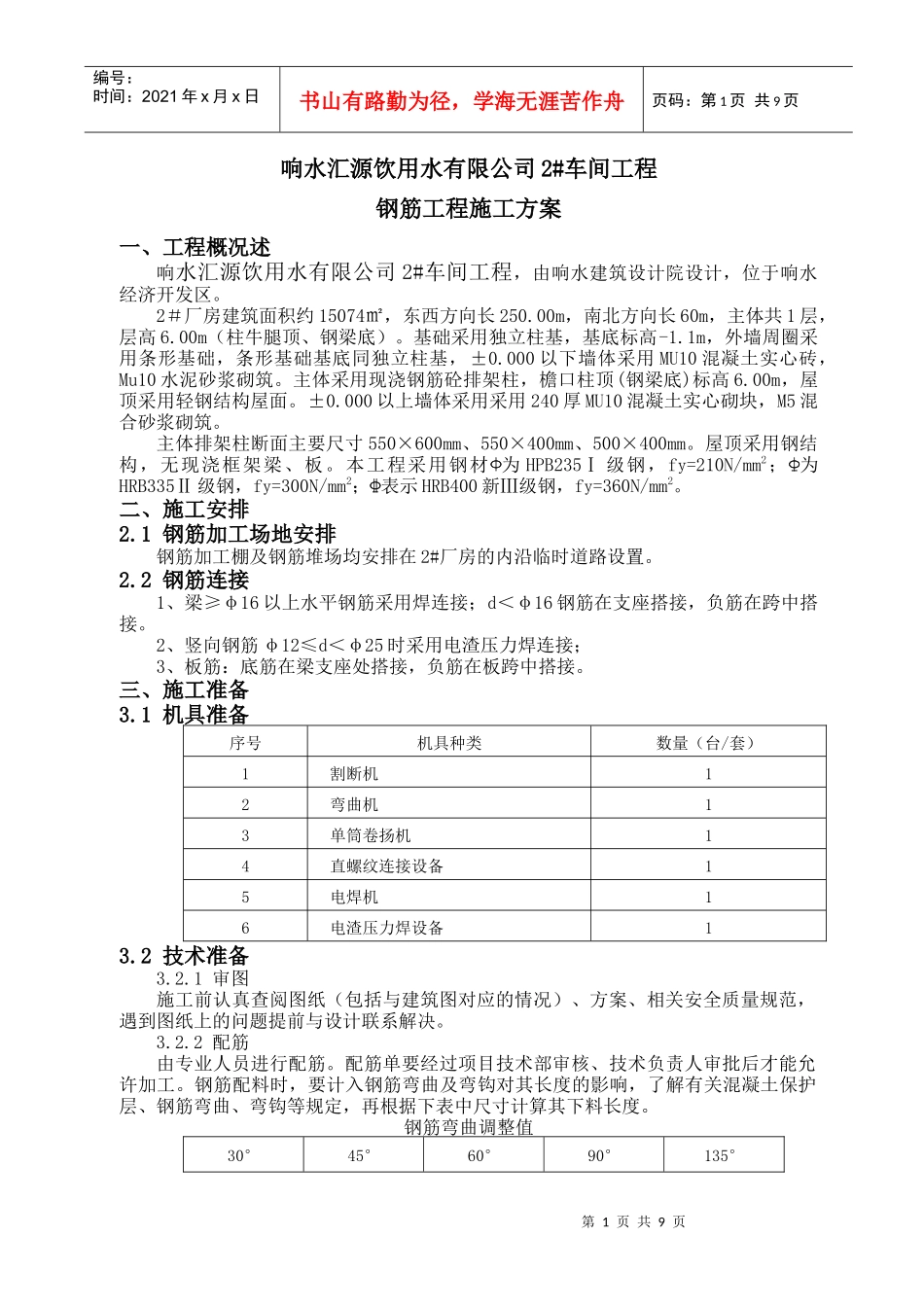

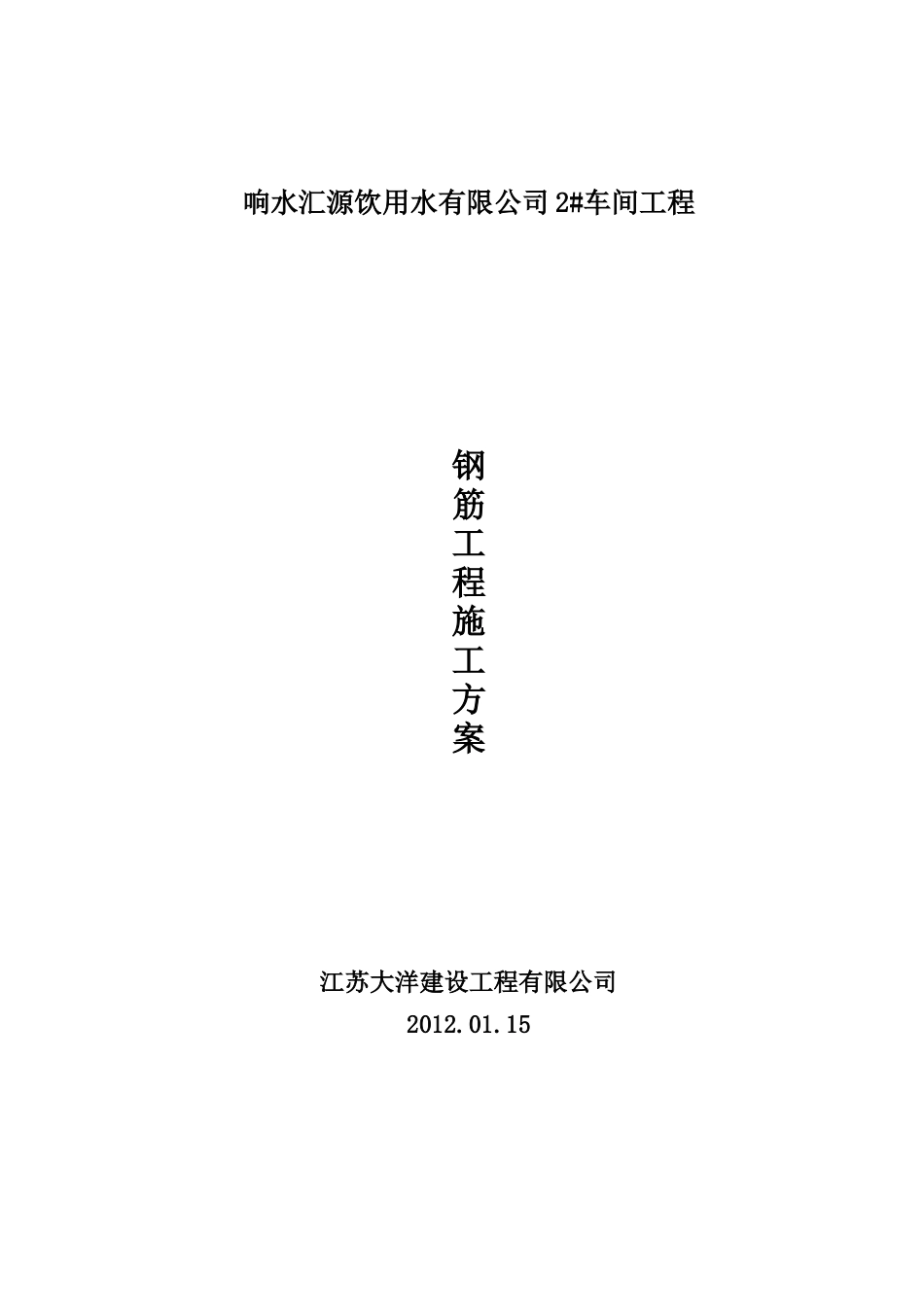

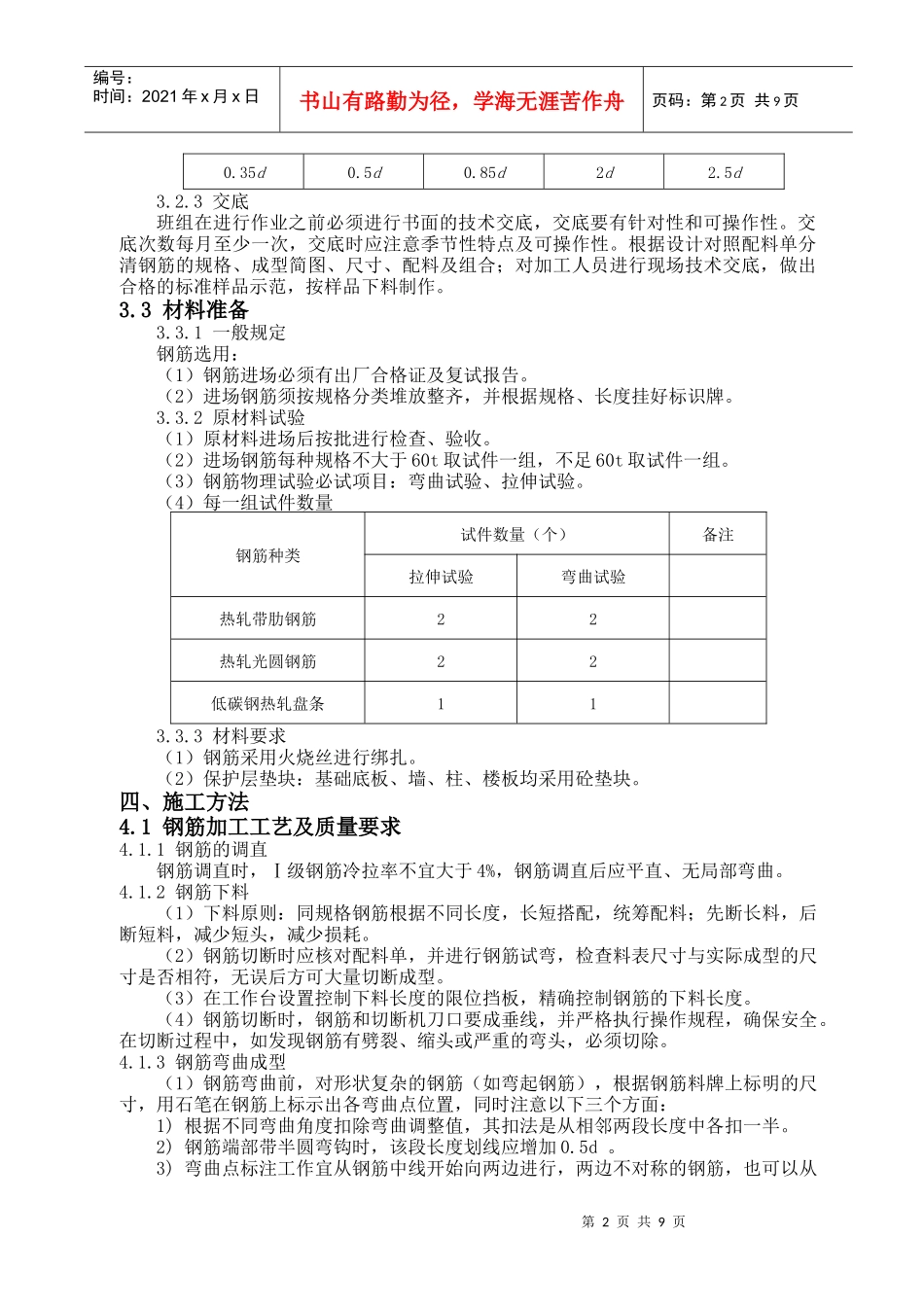

响水汇源饮用水有限公司2#车间工程钢筋工程施工方案江苏大洋建设工程有限公司2012.01.15第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页响水汇源饮用水有限公司2#车间工程钢筋工程施工方案一、工程概况述响水汇源饮用水有限公司2#车间工程，由响水建筑设计院设计，位于响水经济开发区。2＃厂房建筑面积约15074㎡，东西方向长250.00m，南北方向长60m，主体共1层，层高6.00m（柱牛腿顶、钢梁底）。基础采用独立柱基，基底标高-1.1m，外墙周圈采用条形基础，条形基础基底同独立柱基，±0.000以下墙体采用MU10混凝土实心砖，Mu10水泥砂浆砌筑。主体采用现浇钢筋砼排架柱，檐口柱顶(钢梁底)标高6.00m，屋顶采用轻钢结构屋面。±0.000以上墙体采用采用240厚MU10混凝土实心砌块，M5混合砂浆砌筑。主体排架柱断面主要尺寸550×600mm、550×400mm、500×400mm。屋顶采用钢结构，无现浇框架梁、板。本工程采用钢材为HPB235Ⅰ级钢，fy=210N/mm2；为HRB335Ⅱ级钢，fy=300N/mm2；表示HRB400新Ⅲ级钢，fy=360N/mm2。二、施工安排2.1钢筋加工场地安排钢筋加工棚及钢筋堆场均安排在2#厂房的内沿临时道路设置。2.2钢筋连接1、梁≥φ16以上水平钢筋采用焊连接；d＜φ16钢筋在支座搭接，负筋在跨中搭接。2、竖向钢筋φ12≤d＜φ25时采用电渣压力焊连接；3、板筋：底筋在梁支座处搭接，负筋在板跨中搭接。三、施工准备3.1机具准备序号机具种类数量（台/套）1割断机12弯曲机13单筒卷扬机14直螺纹连接设备15电焊机16电渣压力焊设备13.2技术准备3.2.1审图施工前认真查阅图纸（包括与建筑图对应的情况）、方案、相关安全质量规范，遇到图纸上的问题提前与设计联系解决。3.2.2配筋由专业人员进行配筋。配筋单要经过项目技术部审核、技术负责人审批后才能允许加工。钢筋配料时，要计入钢筋弯曲及弯钩对其长度的影响，了解有关混凝土保护层、钢筋弯曲、弯钩等规定，再根据下表中尺寸计算其下料长度。钢筋弯曲调整值30°45°60°90°135°第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页0.35d0.5d0.85d2d2.5d3.2.3交底班组在进行作业之前必须进行书面的技术交底，交底要有针对性和可操作性。交底次数每月至少一次，交底时应注意季节性特点及可操作性。根据设计对照配料单分清钢筋的规格、成型简图、尺寸、配料及组合；对加工人员进行现场技术交底，做出合格的标准样品示范，按样品下料制作。3.3材料准备3.3.1一般规定钢筋选用：（1）钢筋进场必须有出厂合格证及复试报告。（2）进场钢筋须按规格分类堆放整齐，并根据规格、长度挂好标识牌。3.3.2原材料试验（1）原材料进场后按批进行检查、验收。（2）进场钢筋每种规格不大于60t取试件一组，不足60t取试件一组。（3）钢筋物理试验必试项目：弯曲试验、拉伸试验。（4）每一组试件数量钢筋种类试件数量（个）备注拉伸试验弯曲试验热轧带肋钢筋22热轧光圆钢筋22低碳钢热轧盘条113.3.3材料要求（1）钢筋采用火烧丝进行绑扎。（2）保护层垫块：基础底板、墙、柱、楼板均采用砼垫块。四、施工方法4.1钢筋加工工艺及质量要求4.1.1钢筋的调直钢筋调直时，Ⅰ级钢筋冷拉率不宜大于4%，钢筋调直后应平直、无局部弯曲。4.1.2钢筋下料（1）下料原则：同规格钢筋根据不同长度，长短搭配，统筹配料；先断长料，后断短料，减少短头，减少损耗。（2）钢筋切断时应核对配料单，并进行钢筋试弯，检查料表尺寸与实际成型的尺寸是否相符，无误后方可大量切断成型。（3）在工作台设置控制下料长度的限位挡板，精确控制钢筋的下料长度。（4）钢筋切断时，钢筋和切断机刀口要成垂线，并严格执行操作规程，确保安全。在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头，必须切除。4.1.3钢筋弯曲成型（1）钢筋弯曲前，对形状复杂的钢筋（如弯起钢筋），根据钢筋料牌上标明的尺寸，用石笔在钢筋上标示出各弯曲点位置，同时注意以下三个方面：1)根据不同弯曲角度扣除弯曲调整值，其扣法是从相邻两段长度中各扣一半。2)钢筋端部带半圆弯钩时，该段长度划线应增加0.5d。3)弯曲点标注工作宜从钢筋中线开始向...
