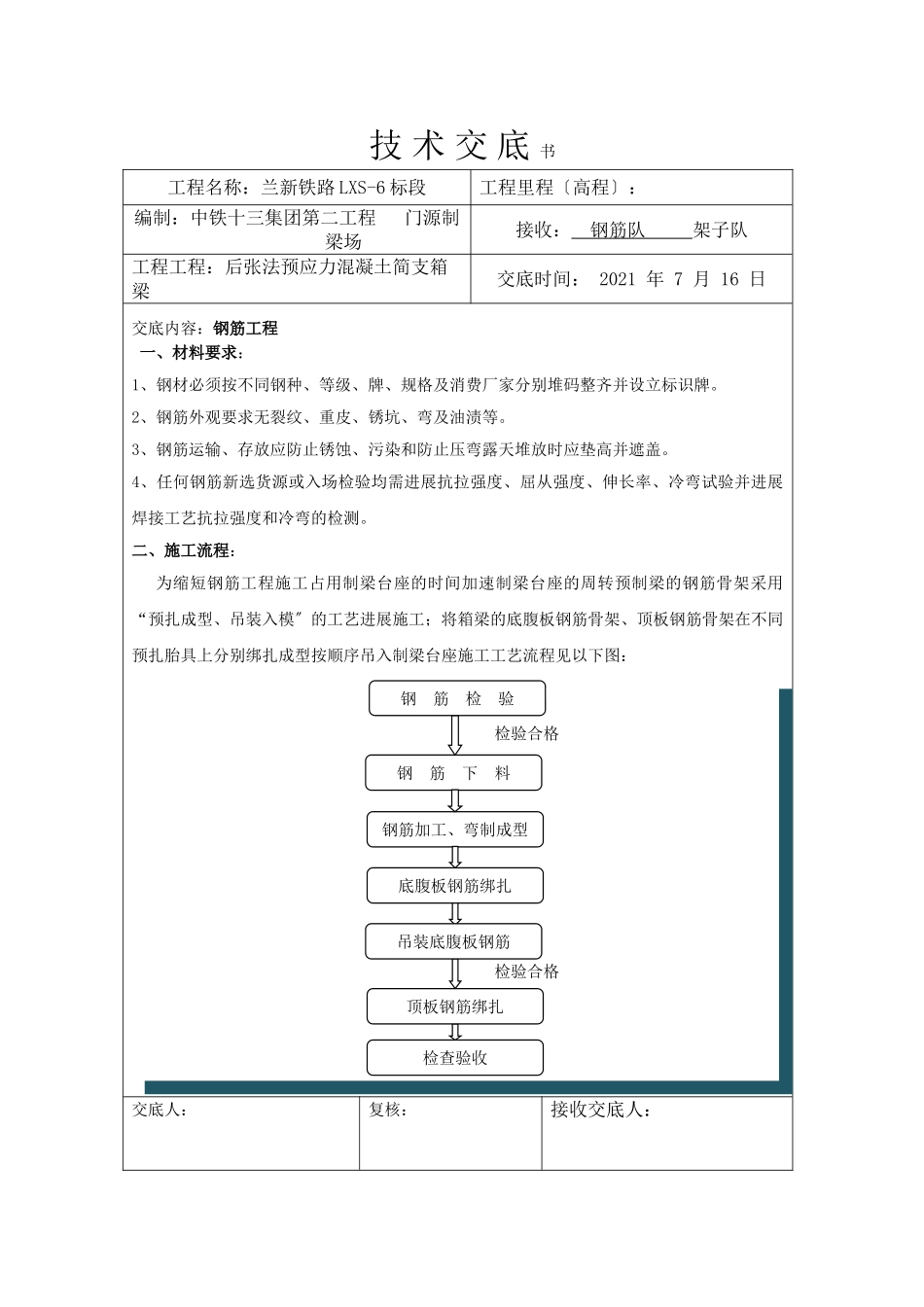

技术交底书工程名称：兰新铁路LXS-6标段工程里程〔高程〕：编制：中铁十三集团第二工程门源制梁场接收：钢筋队架子队工程工程：后张法预应力混凝土简支箱梁交底时间：2021年7月16日交底内容：钢筋工程一、材料要求：1、钢材必须按不同钢种、等级、牌、规格及消费厂家分别堆码整齐并设立标识牌。2、钢筋外观要求无裂纹、重皮、锈坑、弯及油渍等。3、钢筋运输、存放应防止锈蚀、污染和防止压弯露天堆放时应垫高并遮盖。4、任何钢筋新选货源或入场检验均需进展抗拉强度、屈从强度、伸长率、冷弯试验并进展焊接工艺抗拉强度和冷弯的检测。二、施工流程：为缩短钢筋工程施工占用制梁台座的时间加速制梁台座的周转预制梁的钢筋骨架采用“预扎成型、吊装入模〞的工艺进展施工；将箱梁的底腹板钢筋骨架、顶板钢筋骨架在不同预扎胎具上分别绑扎成型按顺序吊入制梁台座施工工艺流程见以下图：交底人：复核：接收交底人：钢筋下料钢筋加工、弯制成型底腹板钢筋绑扎检验合格检查验收检验合格顶板钢筋绑扎吊装底腹板钢筋钢筋检验技术交底书工程名称：兰新铁路LXS-6标段工程里程〔高程〕：编制：中铁十三集团第二工程门源制梁场接收：钢筋队架子队工程工程：后张法预应力混凝土简支箱梁交底时间：2021年7月16日交底内容：钢筋工程三、钢筋加工：1、钢筋在加工弯制前应调直外表应干净。油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在钢筋使用前去除干净。2、钢筋因弯曲或弯钩会使其长度变化下料长度必须根据混凝土保护层、钢筋弯曲、弯钩等规定结合设计尺寸进展计算确定。3、钢筋的弯制和末端的弯钩应符合设计要求。当设计无要求或采用弯钩时应符合以下规定：〔1〕所有受拉热轧光圆钢筋的末端应做成180°的半圆形弯钩弯钩的弯曲直径不得小于2.5d钩端应留有不小于3d的直线段(d为钢筋直径)；〔2〕受拉热轧带肋钢筋的末端应采用直角形弯钩钩端的直线段长度不应小于3d直钩的弯曲直径不得小于5d(d为钢筋直径)；〔3〕弯起钢筋应弯成平滑的曲线其曲率半径不宜小于钢筋直径的10倍〔光圆钢筋〕或12倍〔带肋钢筋〕。4、钢筋接头应符合设计要求当设计无要求时接头优先采用闪光对焊并以预热闪光对焊为主。钢筋焊接施工之前钢筋端部假设有弯折、扭曲时应予以矫直或切除。5、预热闪光焊工艺流程：准备工作〔钢筋端部120mm范围内除锈、矫直、选择参数〕→两钢筋端面交替接触和分开〔引起断续闪光或者发生电流脉冲而实现预热〕→顶锻→松夹具→取钢筋→堆放。6、预热闪光焊操作要点：在接通焊接电源并施加一定压力的情况下使两钢筋端面交替地接触和分开。或者引起断续闪光或者发生电流脉冲而实现预热待到达预热程度时随即转入闪光和顶锻过程。交底人：复核：接收交底人：技术交底书工程名称：兰新铁路LXS-6标段工程里程〔高程〕：编制：中铁十三集团第二工程门源制梁场接收：钢筋队架子队工程工程：后张法预应力混凝土简支箱梁交底时间：2021年7月16日交底内容：钢筋工程7、闪光对焊接头的外观应符合以下要求：〔1〕接头周缘应有适当的镦粗部并呈均匀的毛刺外形；〔2〕钢筋外表不应有明显的烧伤或裂纹；〔3〕接头弯折的角度不得大于4º；〔4〕接头轴线的偏移不得大于钢筋直径的0.1倍并不得大于2mm。8、钢筋加工允许误差：序检查工程允许偏向〔mm〕检查1受力钢筋全长±10用钢卷尺测量2钢筋弯曲直径和平直段长度按设计图纸执行用钢卷尺测量3箍筋内净尺寸±3用钢卷尺测量4弯折部的高度±5用钢卷尺测量5弯起钢筋的弯折位置±20用钢卷尺测量9、成型钢筋堆放：〔1〕堆放场地必须硬化、平整、枯燥做到防雨防潮防止锈蚀或油渍。〔2〕成型钢筋应按施工图纸的钢筋编做到分类摆放标识清楚易于识别。四、钢筋骨架制作：1、钢筋骨架制作工艺流程：在各自的胎具上同时绑扎底腹板和桥面钢筋骨架→布设预应力筋预留道→吊底腹板钢筋骨架入制梁台座上的外模中→安装下端模→吊装内模入底腹板钢筋骨架内→安装上端模→吊装桥面钢筋骨架到底腹板钢筋骨架顶部并联结拼装。2、钢筋骨架预制要求：交底人：复核：接收交底人：技术交底书工程名称：兰新铁路LXS-6标段工程里程〔高程〕：编制：中铁十三集团第二工程门源制梁场接收：钢筋队...
