小浪底水力发电厂排沙洞及进水塔群房屋避雷带安装工程施工方案VIP免费

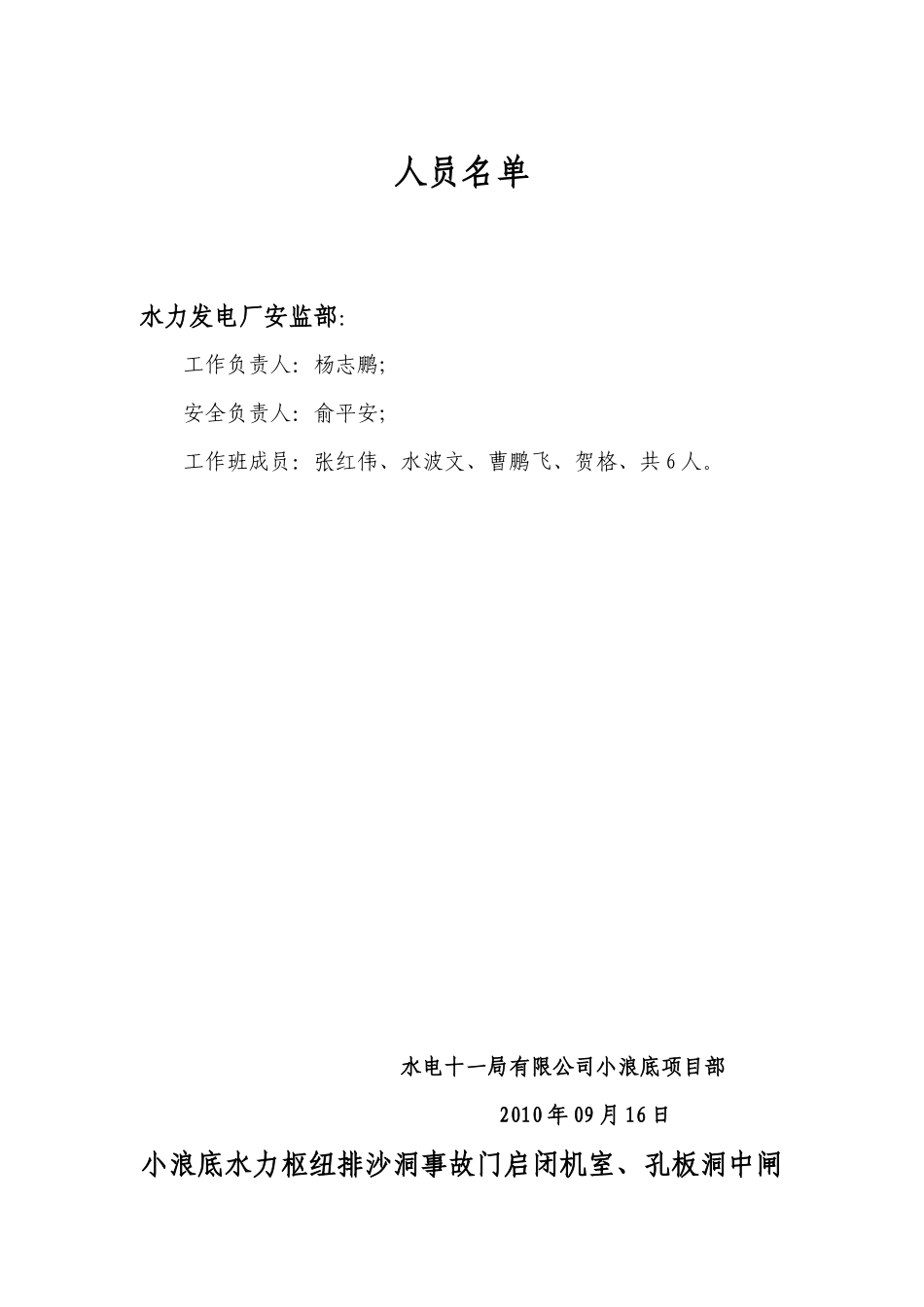

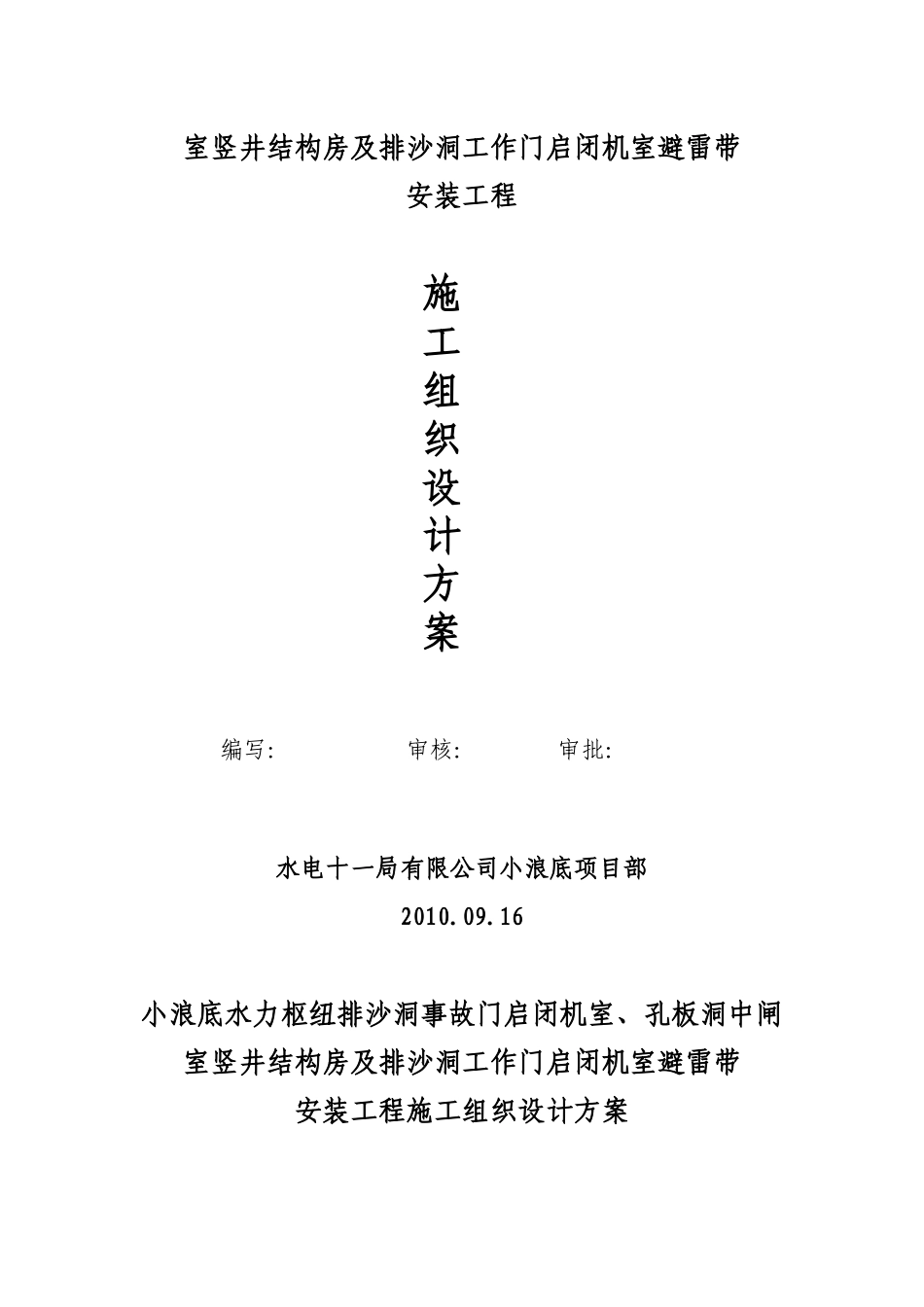

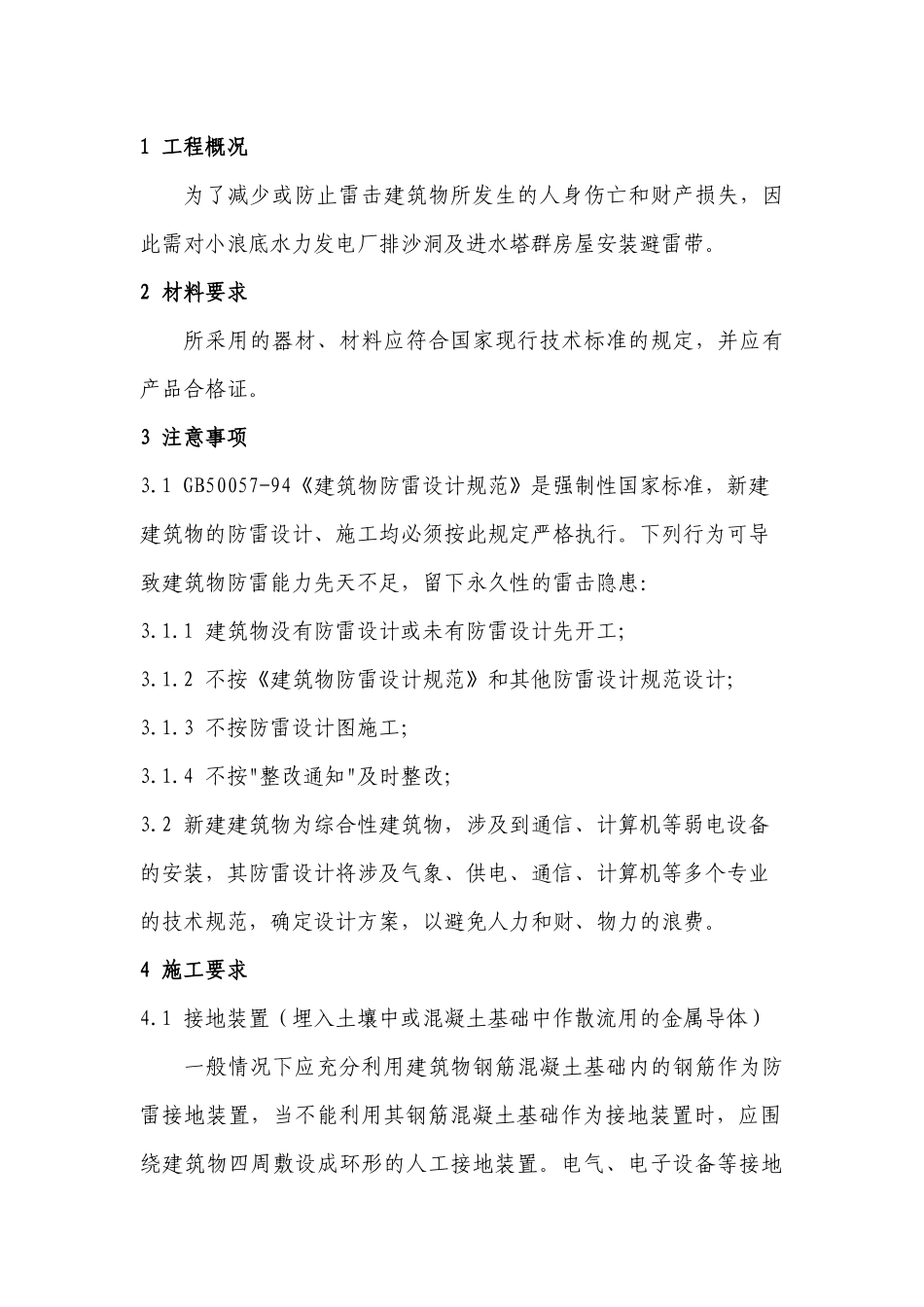

人员名单水力发电厂安监部：工作负责人：杨志鹏；安全负责人：俞平安；工作班成员：张红伟、水波文、曹鹏飞、贺格、共6人。水电十一局有限公司小浪底项目部2010年09月16日小浪底水力枢纽排沙洞事故门启闭机室、孔板洞中闸室竖井结构房及排沙洞工作门启闭机室避雷带安装工程施工组织设计方案编写：审核：审批：水电十一局有限公司小浪底项目部2010.09.16小浪底水力枢纽排沙洞事故门启闭机室、孔板洞中闸室竖井结构房及排沙洞工作门启闭机室避雷带安装工程施工组织设计方案1工程概况为了减少或防止雷击建筑物所发生的人身伤亡和财产损失，因此需对小浪底水力发电厂排沙洞及进水塔群房屋安装避雷带。2材料要求所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。3注意事项3.1GB50057-94《建筑物防雷设计规范》是强制性国家标准，新建建筑物的防雷设计、施工均必须按此规定严格执行。下列行为可导致建筑物防雷能力先天不足，留下永久性的雷击隐患：3.1.1建筑物没有防雷设计或未有防雷设计先开工；3.1.2不按《建筑物防雷设计规范》和其他防雷设计规范设计；3.1.3不按防雷设计图施工；3.1.4不按"整改通知"及时整改；3.2新建建筑物为综合性建筑物，涉及到通信、计算机等弱电设备的安装，其防雷设计将涉及气象、供电、通信、计算机等多个专业的技术规范，确定设计方案，以避免人力和财、物力的浪费。4施工要求4.1接地装置（埋入土壤中或混凝土基础中作散流用的金属导体）一般情况下应充分利用建筑物钢筋混凝土基础内的钢筋作为防雷接地装置，当不能利用其钢筋混凝土基础作为接地装置时，应围绕建筑物四周敷设成环形的人工接地装置。电气、电子设备等接地装置宜与防雷接地装置共用接地体，并宜与埋地金属管道相连，此时，接地电阻不应大于1Ω。若与防雷接地装置分开,两接地装置的距离一般情况下不应小于3m；电子设备不应小于20m。4.1.1自然接地装置利用建筑物的基础结构钢筋作防雷接地装置。把周边地梁上部的两条钢筋（如只有承台而没有地梁的，必须用两条≥Φ16的镀锌圆钢）通长焊接作水平接地体；利用每根桩内两条钢筋（如没有桩筋的，必须在承台底或地梁底补装人工垂直接地体）与承台钢筋焊接作垂直接地体(用作垂直接地体的承台数不少于总承台数的25%）。4.1.2人工接地装置4.1.2.1垂直接地体用∠50*50*5*2500mm的镀锌角钢，每一接地极的间距一般为5m，不小于3m。4.1.2.2水平接地体用-50*5镀锌扁钢或≥Φ16的镀锌圆钢。4.1.2.3接地装置应围绕建筑物四周敷设，并按≤18m的间隔与建筑物的地梁筋连接。埋设深度应大于0.5m，一般取0.8m。4.2引下线（连接接闪器与接地装置的金属导体）4.2.1引下线应沿建筑物周边均匀或对称布置，并应以最短最直路径接地，第一类防雷建筑物的引下线间距不应大于12m；第二类不应大于18m；第三类不应大于25m。4.2.2尽可能设置多一些引下线,减小电磁脉冲强度和提高电子设备在室内的有效使用面积。4.2.3建筑物的主要阳角位置应尽可能设置引下线，因为这些部位最容易遭受雷击。4.2.4从柱筋引出天面的引下线必须是直径≥Φ10的镀锌圆钢。4.2.5在有金属管道进出处、总电源进线处、或有电气、电子设备等需要接地的地方，其附近的引下线应在距地面30cm处,用≥Φ12镀锌圆钢或-40×4镀锌扁钢焊出10cm，作为这些设备的接地连接处。4.2.6可直接利用建筑物构造柱内的两条对角主筋(≥Φ12)作防雷引下线，其上端与接闪装置(避雷带、网、针)，下端与接地装置通长焊接连通。中间环节应利用箍筋(每层至少一个)设置短路环。4.2.7明装引下线(≥Φ10镀锌圆钢)应安装在人员不常接触到的地方。4.2.8暗装引下线(≥Φ12圆钢)应安装于外墙批荡层内。4.2.9烟囱上的引下线应采用≥Φ16镀锌圆钢或截面积≥160mm2且厚度≥4mm的镀锌扁钢，当烟囱高度≥40m时，应设置两根引下线。4.2.10金属构架、金属烟囱或消防梯等金属构筑物在一般情况下可利用其作防雷引下线(易燃易爆场所另有规定)。4.3均压环高层建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果确定其防雷类别。当高度超过临界高度(第一、二、三类防雷建筑物分别为30m、45m和60m)时，应采取防侧击雷和等电位的...
