四星级酒店弱电布线方式分析报告VIP免费

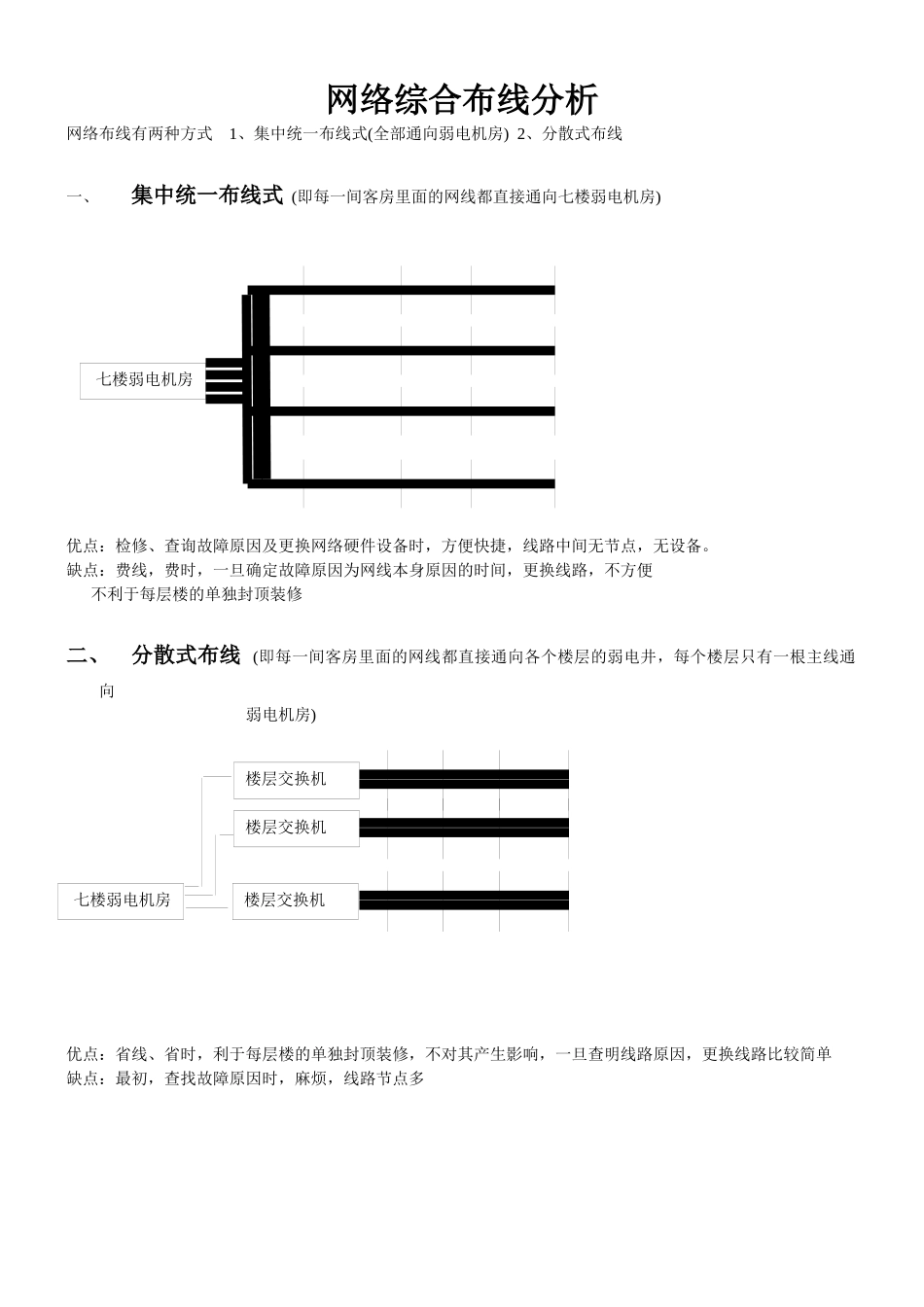

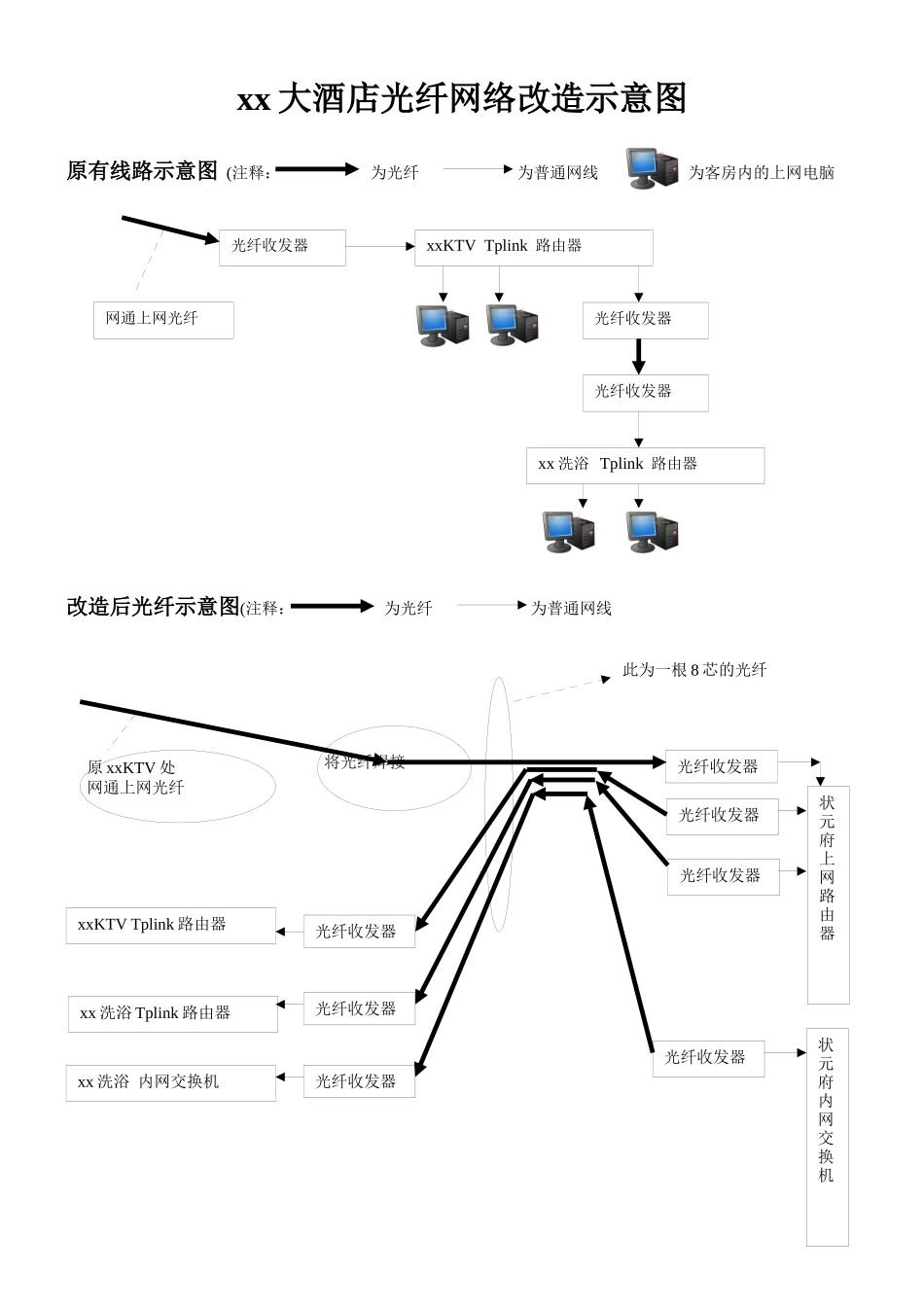

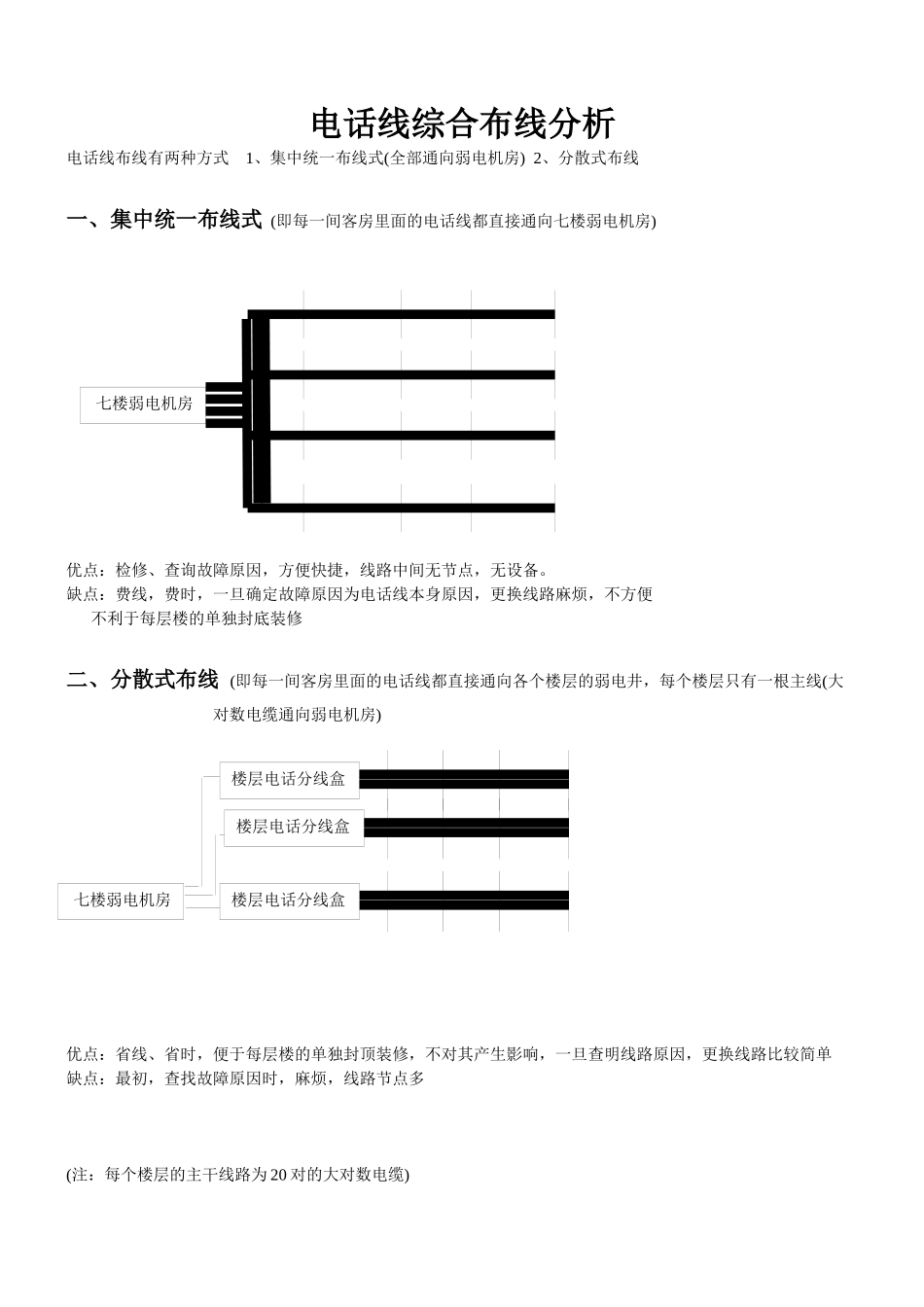

将光纤焊接光纤收发器xxKTVTplink路由器光纤收发器xx洗浴Tplink路由器光纤收发器网通上网光纤xx大酒店光纤网络改造示意图原有线路示意图(注释：为光纤为普通网线为客房内的上网电脑改造后光纤示意图(注释：为光纤为普通网线原xxKTV处网通上网光纤光纤收发器xxKTVTplink路由器光纤收发器状元府上网路由器光纤收发器光纤收发器光纤收发器光纤收发器xx洗浴Tplink路由器xx洗浴内网交换机光纤收发器状元府内网交换机此为一根8芯的光纤网络综合布线分析网络布线有两种方式1、集中统一布线式(全部通向弱电机房)2、分散式布线一、集中统一布线式(即每一间客房里面的网线都直接通向七楼弱电机房)优点：检修、查询故障原因及更换网络硬件设备时，方便快捷，线路中间无节点，无设备。缺点：费线，费时，一旦确定故障原因为网线本身原因的时间，更换线路，不方便不利于每层楼的单独封顶装修二、分散式布线(即每一间客房里面的网线都直接通向各个楼层的弱电井，每个楼层只有一根主线通向弱电机房)优点：省线、省时，利于每层楼的单独封顶装修，不对其产生影响，一旦查明线路原因，更换线路比较简单缺点：最初，查找故障原因时，麻烦，线路节点多七楼弱电机房七楼弱电机房楼层交换机楼层交换机楼层交换机电话线综合布线分析电话线布线有两种方式1、集中统一布线式(全部通向弱电机房)2、分散式布线一、集中统一布线式(即每一间客房里面的电话线都直接通向七楼弱电机房)优点：检修、查询故障原因，方便快捷，线路中间无节点，无设备。缺点：费线，费时，一旦确定故障原因为电话线本身原因，更换线路麻烦，不方便不利于每层楼的单独封底装修二、分散式布线(即每一间客房里面的电话线都直接通向各个楼层的弱电井，每个楼层只有一根主线(大对数电缆通向弱电机房)优点：省线、省时，便于每层楼的单独封顶装修，不对其产生影响，一旦查明线路原因，更换线路比较简单缺点：最初，查找故障原因时，麻烦，线路节点多(注：每个楼层的主干线路为20对的大对数电缆)七楼弱电机房七楼弱电机房楼层电话分线盒楼层电话分线盒楼层电话分线盒有线电视线综合布线分析有线电视线路布线有两种方式1、主干线路式2、分散式布线一、主干线路(即每个楼层的有一根主干线路从头到尾把各个房间连接起来即每一间客房里面的有线电视线都直接接在各自房间门口的主干线路上，每个楼层只有一根主线电缆通向弱电机房)优点：省线，省时，按装简单。缺点：不利于每层楼的单独封顶装修，一旦封底，需要更新分配器的时候很麻烦，一旦确定故障原因为主干线路本身原因，更换线路麻烦，并且对同楼层的其他房间产生影响，一旦主干线路出现问题，全部房间都不能看电视。查找主干线路故障，比较麻烦二、分散式布线(即每一间客房里面的有线电视线都直接通向楼层的楼层的弱电井，每个楼层的所有房间，的线路经分配器汇合后，接入主干线路，每个楼层只有一根主线电缆通向弱电机房)优点：查找故障原因简单，便于每层楼的单独封顶装修，不对其产生影响，以后一旦出现问题，不需打开维护口进行维护，直接到弱电井里面即可。缺点：费线，费时七楼弱电机房七楼弱电机房楼层有线电视分配器楼层有线电视分配器楼层有线电视分配器（追加图片示意图）X楼弱电机房弱电井一楼电脑线路二楼电脑线路三楼电脑线路四楼电脑线路五楼电脑线路注：国标0.5线径，纯铜中意不能接线，不能借线，如需接线，请专业公司用接线子接线，施工图做标记。所有电脑的线路都直接到达弱电机房厨房打印机的线路都直达一楼收银台。厨房必须用铁管，接口处必须用铁管或其他物质处理弱电-网络(内网)走线示意图X楼弱电机房一楼电脑线路二楼电脑线路三楼电脑线路四楼电脑线路五楼电脑线路弱电井-楼层交换机置于弱电井里面注：一个楼层一根主线直达弱电井，每根主线都直到机房，避免一个楼层出现问题，影响其他楼层，设备统一供电，弱电井内的交换机注意摆放位置。采用国标线路，0.5线径以上，纯铜弱电-网络(外网)走线示意图X楼弱电机房一楼电话线路二楼电话线路三楼电话线路四楼电话线路弱电井-电话接线盒置于弱电井里面注：一个楼层一根主干大对数电缆到达楼层弱电井（电缆的对数根据实际...
