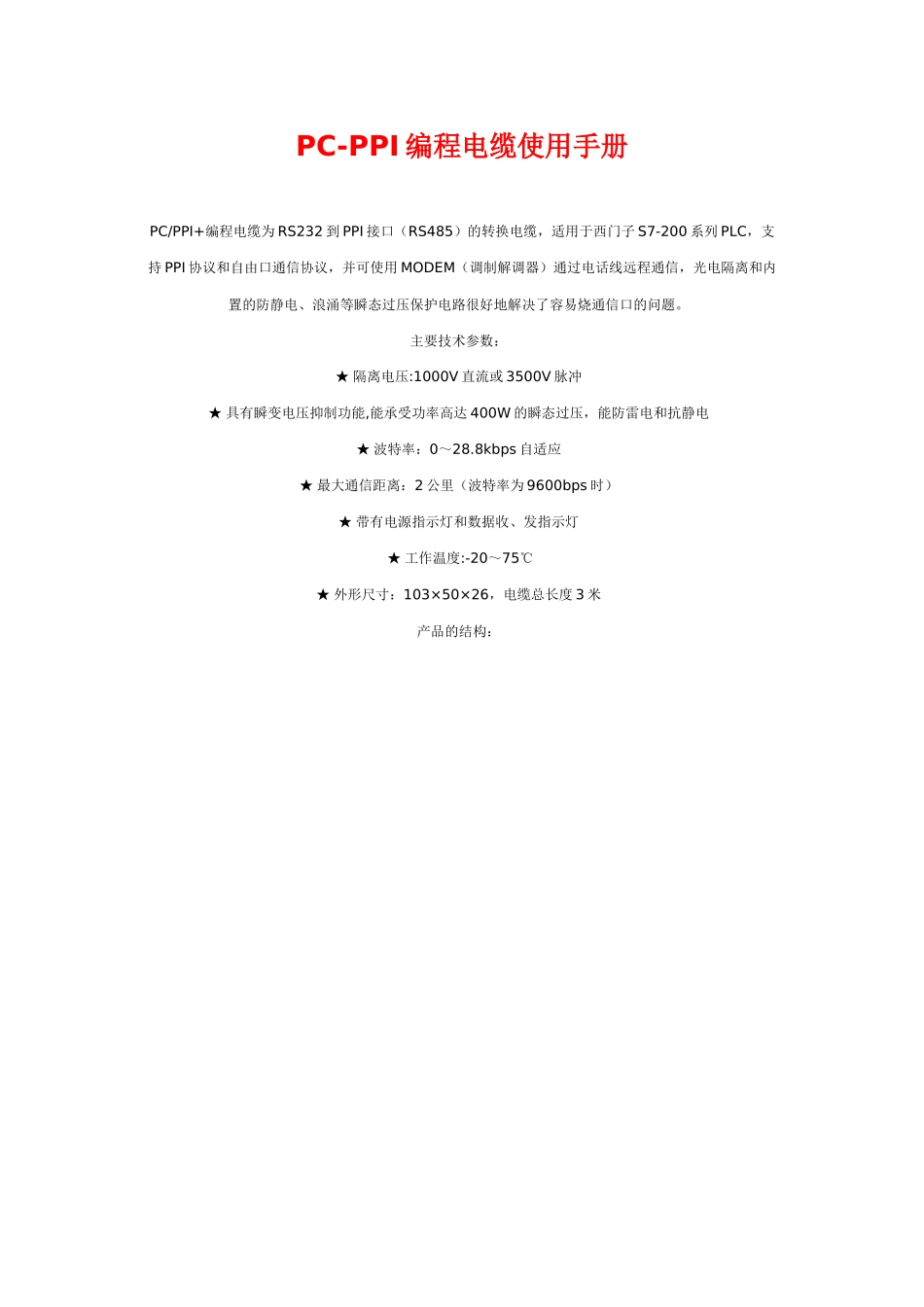

PC-PPI编程电缆使用手册PC/PPI+编程电缆为RS232到PPI接口（RS485）的转换电缆，适用于西门子S7-200系列PLC，支持PPI协议和自由口通信协议，并可使用MODEM（调制解调器）通过电话线远程通信，光电隔离和内置的防静电、浪涌等瞬态过压保护电路很好地解决了容易烧通信口的问题。主要技术参数：★隔离电压:1000V直流或3500V脉冲★具有瞬变电压抑制功能,能承受功率高达400W的瞬态过压，能防雷电和抗静电★波特率：0～28.8kbps自适应★最大通信距离：2公里（波特率为9600bps时）★带有电源指示灯和数据收、发指示灯★工作温度:-20～75℃★外形尺寸：103×50×26，电缆总长度3米产品的结构：PC-RS232插头和PPI-RS485插头的信号定义如下：PPI-RS485插头PC-RS232插头针号信号说明针号信号说明224V电源负（RS485逻辑地）2接收数据RD（从PC/PPI输出）3RS485信号B（RxD/TxD+）3发送数据SD（输入到PC/PPI）724V电源正4数据终端就绪DTR8RS485信号A（RxD/TxD-）5地（RS232逻辑地）9协议选择7请求发送RTS产品的使用：1、PLC与电脑连接作PPI或自由口通信、编程：只需将PC/PPI+电缆的RS485插头插入S7-200PLC的编程口，RS232插头插入电脑的RS232口，并在编程软件上选择对应的COM口号，将10bit、11bit选择开关拨到11bit位置及可。本PC/PPI+电缆的波特率为0～28.8kbps自动适应，无需设置。2、PLC与电脑的长距离通信：当长距离通信时PC/PPI+需另外接电源，并且在RS485插头的3、8之间并接120欧终端电阻以消除信号反射，如下图所示：2、PLC通过电话线与电脑的远程通信：PC/PPI+的RS232端与MODEM连接时需自制一个DCE/DTE交叉转接头，并根据是10位还是11位MODEM将电缆上的开关拨到对应位置。10位MODEM是指：1个起始位、8个数据位、无奇偶校验位、1个停止位（或7个数据位、1个奇偶校验位），这是市场上较常见的MODEM。11位MODEM是指：1个起始位、8个数据位、1个奇偶校验位（偶校）、1个停止位的MODEM。111111111111111111111111111111111111111111111111111111111111111111111111111PC-MPI西门子编程电缆使用手册PC/MPI适配器也称为PC适配器，物理接口为RS232到RS485接口的转换，内含RS232到MPI（MultiPointInterface）协议的转换，用于连接PC的COM口（RS232）和S7-300PLC的MPI口（RS485），本公司出品是光电隔离的PC/MPI适配器，可任意带电插拔。主要技术参数：★隔离电压:1000V直流或3500V脉冲★具有瞬变电压抑制功能,能承受功率高达400W的瞬态过压，能防雷电和抗静电★RS232端口波特率：19.2Kbps和38.4Kbps由开关切换★MPI端口波特率：187.5Kbps★带有电源指示灯和数据收、发指示灯★工作温度:-20～75℃★外形尺寸：103×50×26，连接RS232电缆后的总长度：5.5米STEP7软件的设置：1、进入STEP7编程软件主界面（SIMATICManager），点击“Options”菜单下的“SetPG/PCInterface…”选项进入PG/PC设置界面。2、双击“PCAdapter（MPI）”进入RS232和MPI接口参数设置。本适配器不支持“PCAdapter（PROFIBUS）”选项。3、单击“LocalConnection”选项设置RS232接口参数，正确选择连接电脑的COM口（RS232），选择RS232通信的波特率19200bps或38400bps，这个数值必须和PC/MPI适配器上开关设置的数值相同。4、单击“MPI”选项设置适配器MPI接口参数，由于适配器的MPI口的波特率固定为187.5Kbps，所以这里只能设置成187.5Kbps。完成以上设置后即可与PLC联机通信了，这里需要提醒用户注意的是在使用有关CPU操作的功能时，不要更改（在网络设置“NetworkSettings”选项下）CPU上MPI口波特率的出厂默认值187.5Kbps，因为本适配器的MPI口的波特率固定为187.5Kbps，如果CPU上MPI口的波特率被设置成了其它数值，则适配器也就无法与PLC进行通信了！PC/MPI适配器的远距离通信：1、延长RS485端的距离：本适配器的RS485端口（MPI）在187.5Kbps波特率下最大通信距离为1000米，这需要在RS485端口的7、2脚之间单独接入24VDC电源，距离超过1000米可在总线中加装RS485中继器（型号：E485GA，优达科技出品）延长通信距离。图中120Ω电阻是终端电阻，1K电阻是总线偏置电阻，远距离通信时必须按图接入以上电阻。2、延长RS232端的距离：在...
