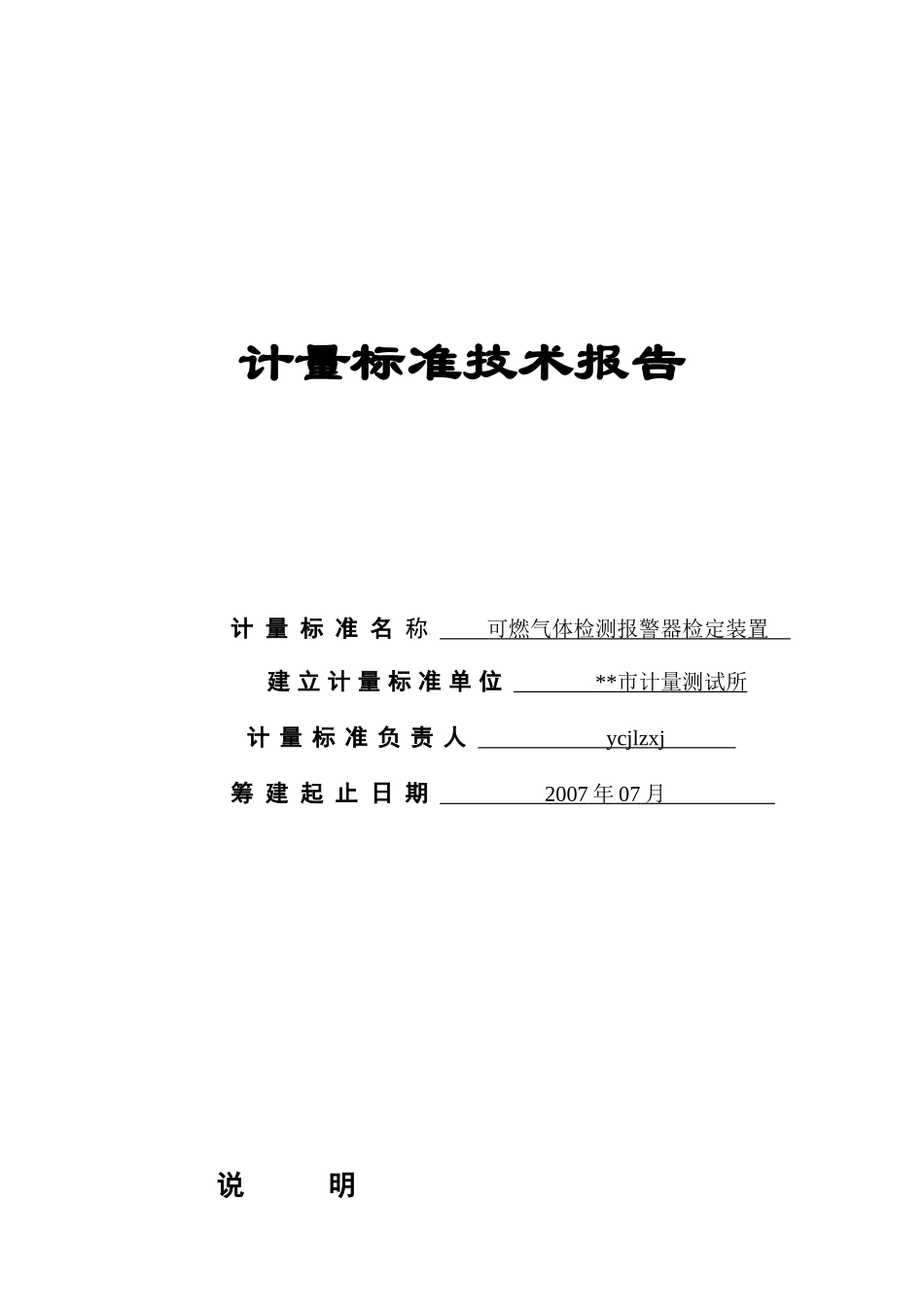

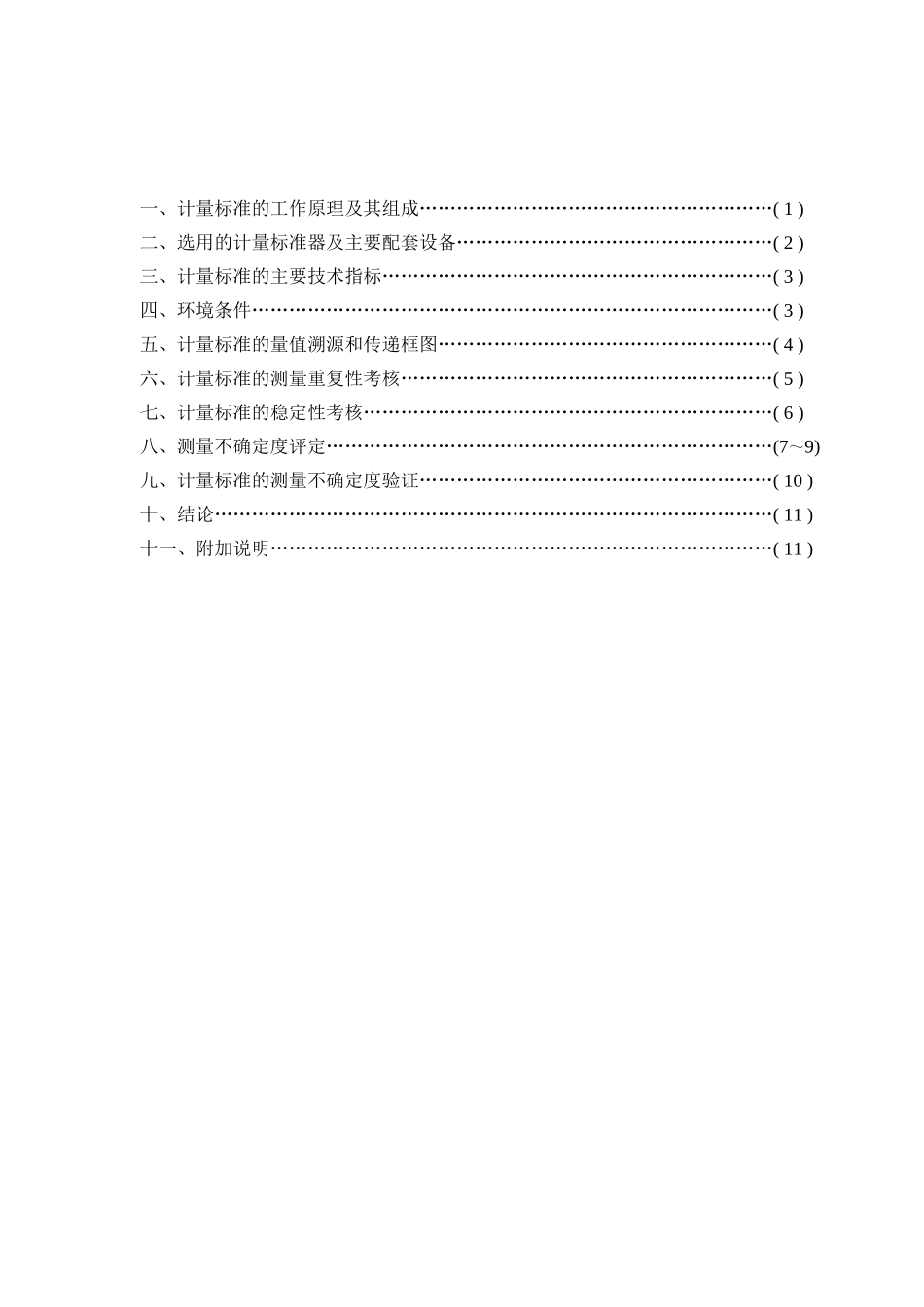

计量标准技术报告计量标准名称可燃气体检测报警器检定装置建立计量标准单位**市计量测试所计量标准负责人ycjlzxj筹建起止日期2007年07月说明1、请建立计量标准应填写《计量标准技术报告》。计量标准考核合格后由申请单位存档。2、《计量标准技术报告》由计量标准负责人填写。3、《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。目录一、计量标准的工作原理及其组成…………………………………………………(1)二、选用的计量标准器及主要配套设备……………………………………………(2)三、计量标准的主要技术指标………………………………………………………(3)四、环境条件…………………………………………………………………………(3)五、计量标准的量值溯源和传递框图………………………………………………(4)六、计量标准的测量重复性考核……………………………………………………(5)七、计量标准的稳定性考核…………………………………………………………(6)八、测量不确定度评定………………………………………………………………(7～9)九、计量标准的测量不确定度验证…………………………………………………(10)十、结论………………………………………………………………………………(11)十一、附加说明………………………………………………………………………(11)一、计量标准的工作原理及其组成检定可燃气体检测报警器，用已知浓度的异丁烷标准气体，以一定流量值与报警器的气体传感器（气敏元件）接触，该传感器能将与其浓度相关的信息转换成电信号，经过信号放大整理后，送主机运算器，数据处理后，通过一定形式显示出来，进而可以进行检测、监控、分析、报警。气体传感器（气敏元件）放大电路主机运算器显示器报警系统动作执行器二、选用的计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂家及出厂编号检定证书号标准气体空中异丁烷0.181%1.5%（K=2）省院省院标准气体空中异丁烷0.720%1.5%（K=2）省院省院标准气体空中异丁烷1.08%1.5%（K=2）省院省院配套设备标准气体合成空气21.0%1.5%（K=2）省院省院秒表J9-1（0-3600）s0.01s上海手表厂本所兆欧表Zc25B-30～500MΩ10级上海本所流量控制器1.5L/min≥4.0级三、计量标准的主要技术指标1、装置的不确定度Urel=2.0%（k=2）2、装置的测量范围0～100%LEL四、环境条件项目要求实际情况结论温度(0-40)℃28℃合格湿度＜85%65%合格通风情况良好良好合格干扰被测成分无无合格五、计量标准的量值溯源和传递框图六、计量标准的测量重复性考核上级计量标准本所计量标准工作计量器具可燃气体检测报警器检定装置Urel=2.0%量限0～100%LEL直接测量法比较测量法可燃气体检测报警器Urel=5%量限0～100%LEL江苏省计量测试技术研究院可燃气体标准物质Urel=1.5%量限0～60%LEL选一台性能稳定的可燃气体检测报警器，在相同实验条件下，反复多次测量结果如下：NXI（%LEL）Xi−Xi(Xi−Xi)2110.0-0.030.0009210.10.070.0049310.0-0.030.0009410.0-0.030.0009510.10.070.0049610.0-0.030.0009710.0-0.030.0009810.0-0.030.0009910.10.070.00491010.0-0.030.0009∑i=110Xi100.3000.021010.03经考核，实验标准差0.048%LEL小于不确定度评定中重复性测量时的s=0.052%LEL，S单=√∑i=110(Xi−X)2n−1=0.048%LEL本标准重复性符合要求。七、计量标准的稳定性考核iX本检定装置使用的计量标准是国家标准物质，且是每年定期更换，所以不需要进行稳定性考核。八、测量不确定度评定可燃气体检测报警器测量结果的不确定度的评定1.概述1.1测量依据：JJG693-200《可燃气体检测报警器检定规程》。环境条件：温度（0-40）℃，相对湿度＜85%。测量标准：标准气体，相对不确定度为1.5%，包含因子K=2。被测对象：可燃气体检测报警器，精度5%。测量过程：通入一定浓度的标准气体，连续进气中读取被测仪器的示值，重复测量3次，3次的算术平均值与标准气体实际值的差值，即为可燃气体检测报警器的示值误差。2.数学模型Δτ=τ－τs式中：Δτ—可燃气体检测报警器的示值误差；τ—可燃气体检测报警器...
