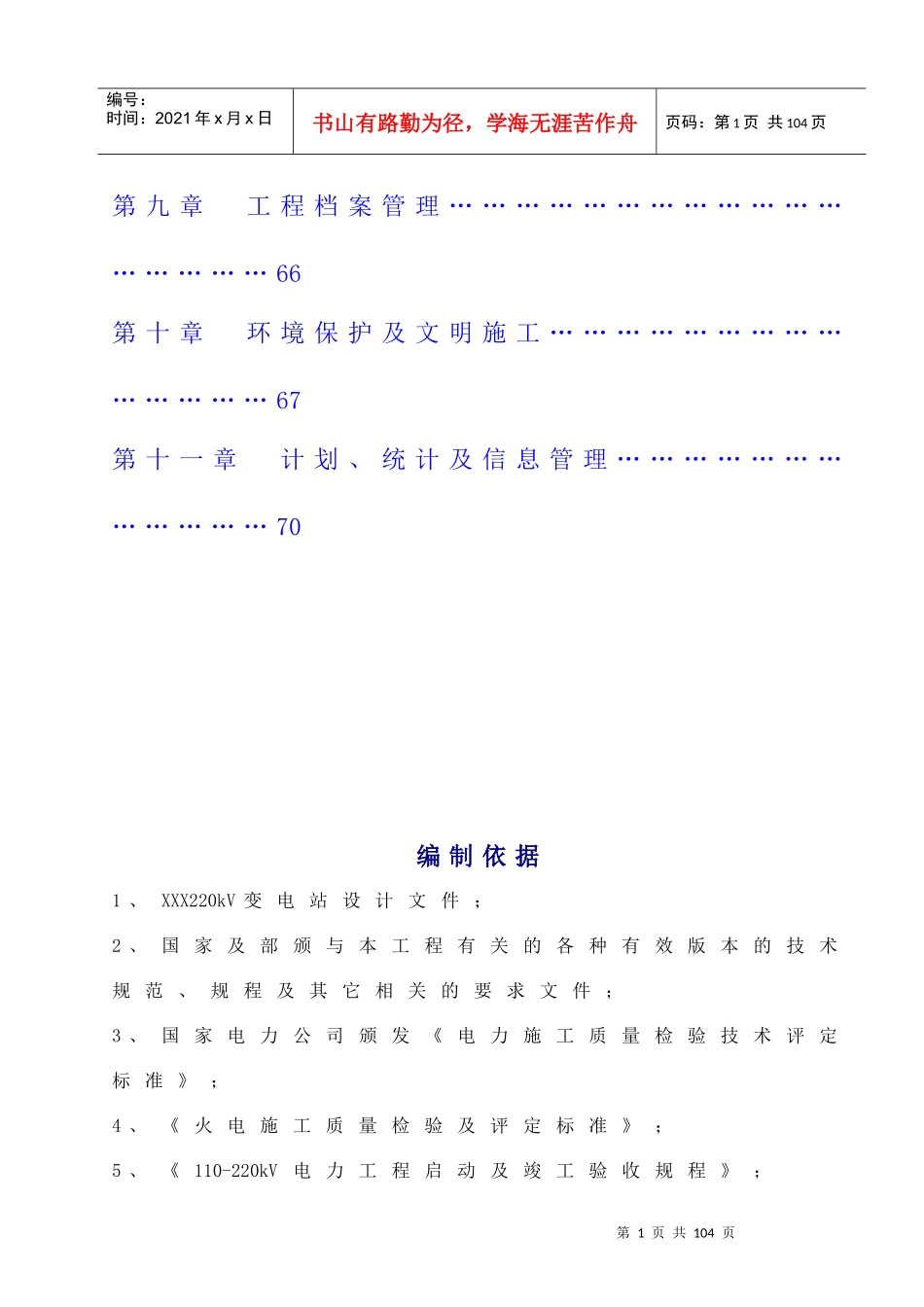

目录第一章工程概况及特点…………………………………………2第二章施工现场组织机构………………………………………3第三章施工现场平面布置………………………………………6第四章施工方案…………………………………………………7第五章工期及施工进度计划……………………………………32第六章质量目标、质量保证体系及技术组织措施……………35第七章安全目标、安全保证体系及技术组织措施……………51第八章工程达标投产保证措施…………………………………62第1页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共104页第九章工程档案管理……………………………………………66第十章环境保护及文明施工……………………………………67第十一章计划、统计及信息管理………………………………70编制依据1、XXX220kV变电站设计文件；2、国家及部颁与本工程有关的各种有效版本的技术规范、规程及其它相关的要求文件；3、国家电力公司颁发《电力施工质量检验技术评定标准》；4、《火电施工质量检验及评定标准》；5、《110-220kV电力工程启动及竣工验收规程》；第2页共104页第1页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共104页6、《220kV变电站钢管架构施工及规范》；7、《电力建设工程施工技术管理》；8、《电力建设施工管理制度》；9、《电力建设安全工作规程》；10、《电力建设文明施工规定及考核办法》；11、我公司220kV变电站的施工经验；12、《电力工程达标投产考核评定标准》；13、《电力建设文明施工规定及考核办法》；14、《变电站土建及安装工程作业指导书》第一章工程概况及特点1.1工程概况1.1.1工程简述工程名称：XXX220kV变电站工程项目法人：XXX供电局第3页共104页第2页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共104页施工单位：XXX送变电有限责任公司设计单位：XXX电力勘测设计院监理单位：XXX康远工程建设监理有限公司质量监督单位：XXX电力质检中心站计划开工日期：2008年7月10日计划竣工日期：2008年12月31日承包方式：固定合同单价变电站围墙内占地面积3.48hm2；所区主建筑面积584.35m2。XXXXXX变建成后可优化XXX地区220kV电网结构，满足金桥电厂的接入和鼓楼变电站的供电要求，并将满足XXXXXX地区的负荷发展需要，解决地区新增负荷的供电问题，提高地区电网供电可靠性，进而促进地区经济发展。1.1.2工程建设规模变电站最终规模：2×180MVA主变压器，电压比220/110/10kV；容量比100/100/30。220kV出线14回，110kV出线10回，10kV出线10回。规划在10kV侧装设3Mvar、6Mvar、9Mvar电容补偿装置各2套。本期建设：1×180MVA主变，电压比220/110/10kV；容量比100/100/30。220kV出线8回，110kV出线2回，10kV出线5回。本期在10kV侧装设3Mvar、6Mvar、9Mvar电容补偿装置各1套。第4页共104页第3页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共104页1.1.3工程承包范围：1、变电站的土建、安装、调试（含单体调试、分系统调试）验收、移交、配合系统调试和参加联合试运行。2、自购设备、材料的采购、运输及保管。3、项目法人提供的设备材料自交接地点至安装地点的运输和保管。4、配合微机监控系统的联调。5、参加分部试运行和投产运行。1.1.4工程地质及水文气象变电站站址位于XXX黄哈少乡境内，站址地形较为平坦，地貌属劣质耕地。地形北高南低，自然地形坡度为2%，站址不受洪水影响。地震基本烈度为8度，设计基本地震加速度为0.20g。土壤最大冻结深度-1.43m。1.1.5交通情况该站址位于XXX赛汗区黄合少乡境内。站址西北距白塔机场约14km，西北距XXX城区26km。站址南侧200m有一条河西公司的3级公路，站址的交通条件较好。1.2设备安装及建筑结构特点●电气主接线：220kV出线8回，采用双母线双分段接线。第5页共104页第4页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共104页●电气设备选择：本变电站主变压器采用1台180MVA三绕组有载调压变压器，变压器容量比为100/100/30，电压为电压220±8×1.25％/121/10...
