基于51单片机的四路电子抢答器设计报告书VIP免费

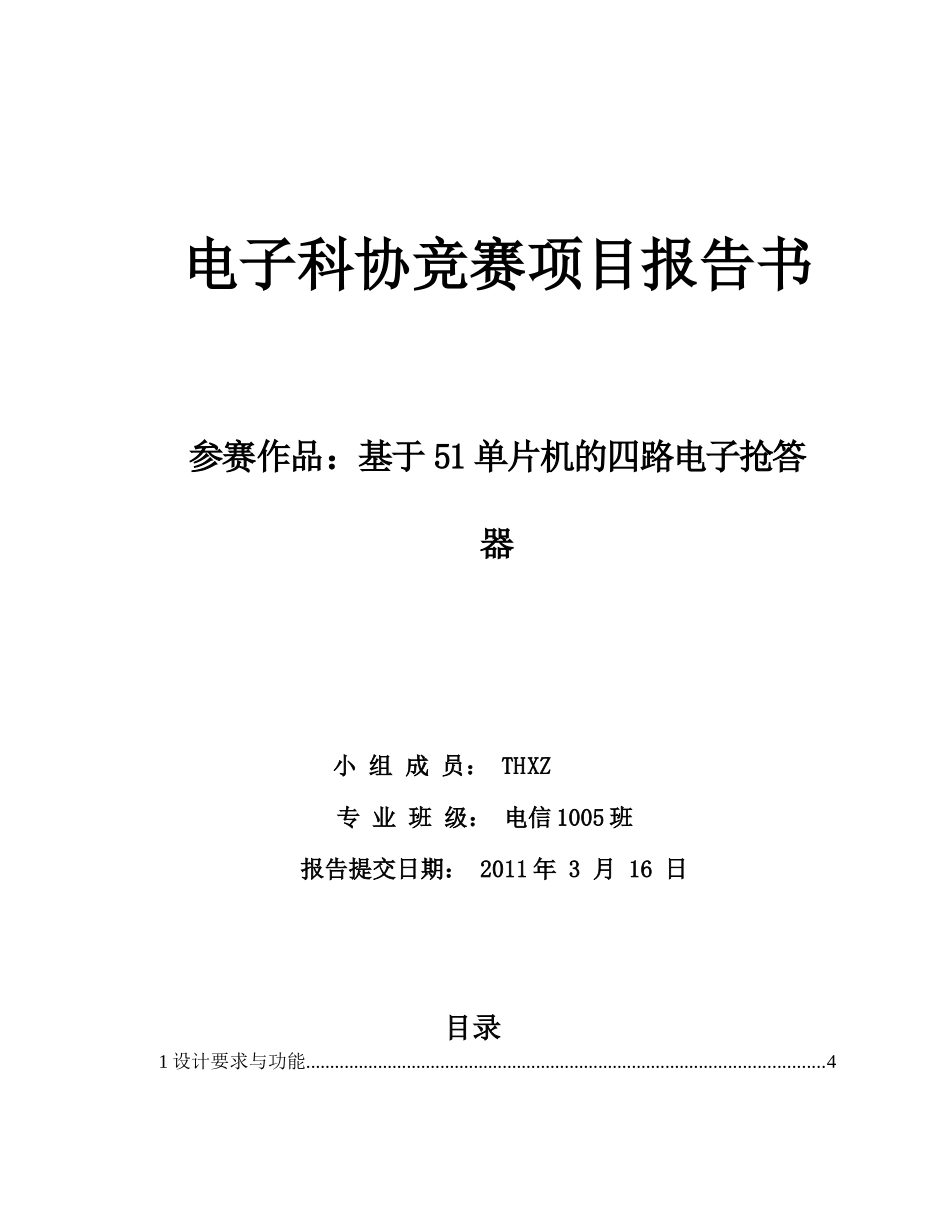

电子科协竞赛项目报告书参赛作品：基于51单片机的四路电子抢答器小组成员：THXZ专业班级：电信1005班报告提交日期：2011年3月16日目录1设计要求与功能............................................................................................................41.1设计基本要求…………………………………………………………………...42硬件设计........................................................................................................................42.1控制系统及所需元件………………………………………………………….42.2抢答器显示模块………………………………………………………………...52.3电源方案的选择.................................................................................................62.4抢答器键盘的选择.............................................................................................62.5蜂鸣器模块.........................................................................................................72.6外部振荡电路.....................................................................................................73程序设计........................................................................................................................73.1程序流程图.........................................................................................................73.2系统的调试………………………………………..…………………………93.3焊接的问题及解决…………………………………………………………104总结..............................................................................................................................10附录C程序....................................................................................................................11一设计要求与功能1.1设计基本要求（1）抢答器同时供4名选手或4个代表队比赛使用，分别用4个按钮K1～K4表示。（2）设置裁判开关k5和清零开关k6，该开关由主持人控制，当主持人按下k6，系统复位，预备抢答，当主持人按下总控制控制开关k5，开始抢答；（3）抢答器具有定时抢答功能，抢答时间为倒计时15秒。当主持人启动“开始”键后，定时器进行减计时，同时扬声器发出短暂的提示声响，声响持续的时间0.5秒左右，当计时小于5秒后，每减少一秒，便报警一次以提示选手。（4）抢答器具有锁存功能，参赛选手在设定的时间内进行抢答，抢答有效，蜂鸣器发声，计时停止，数码管上显示选手的编号和时间，选手相应的信号灯被点亮，其他选手再抢答时无效。（5）如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答。等待下一轮抢答。。二硬件设计2.1控制系统及所需元件控制系统主要由单片机应用电路、存储器接口电路、显示接口电路组成。其中单片机STC89C52是系统工作的核心，它主要负责控制各个部分协调工作。所需元件：该系统的核心器件是STC89C52。各口功能：P0.0-P0.3是数码管的位选口；P2.0-P2.7是数码管的段选口，为其传送段选信号；P1.0-P1.3是4组抢答信号的输入口；P1.4、P1.5由裁判控制,分别是抢答开始\复位功能键；P1.6为蜂鸣器的控制口；P3.4-P3.7为选手信号灯输出口；在其外围接上电复位电路、数码管电路、LED发光二极管、按键电路及扬声器电路。电子抢答器用单片机来设计制作完成的，由于其功能的实现主要是通过软件编程来完成的，所以采用单片机STC89C52，它是一个低电压，高性能CMOS8位单片机，片内含8kbytes的可反复擦写的Flash只读程序存储器和512bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，功能强大的STC89C52单片机可为您提供许多较复杂系统控制应用场合。下图为其I/O口引脚图：STC89C52管脚图2.2.抢答器显示模块显示模块分为数码管模...
