成都某大厦中央空调安装工程施工组织设计(134页)VIP专享VIP免费

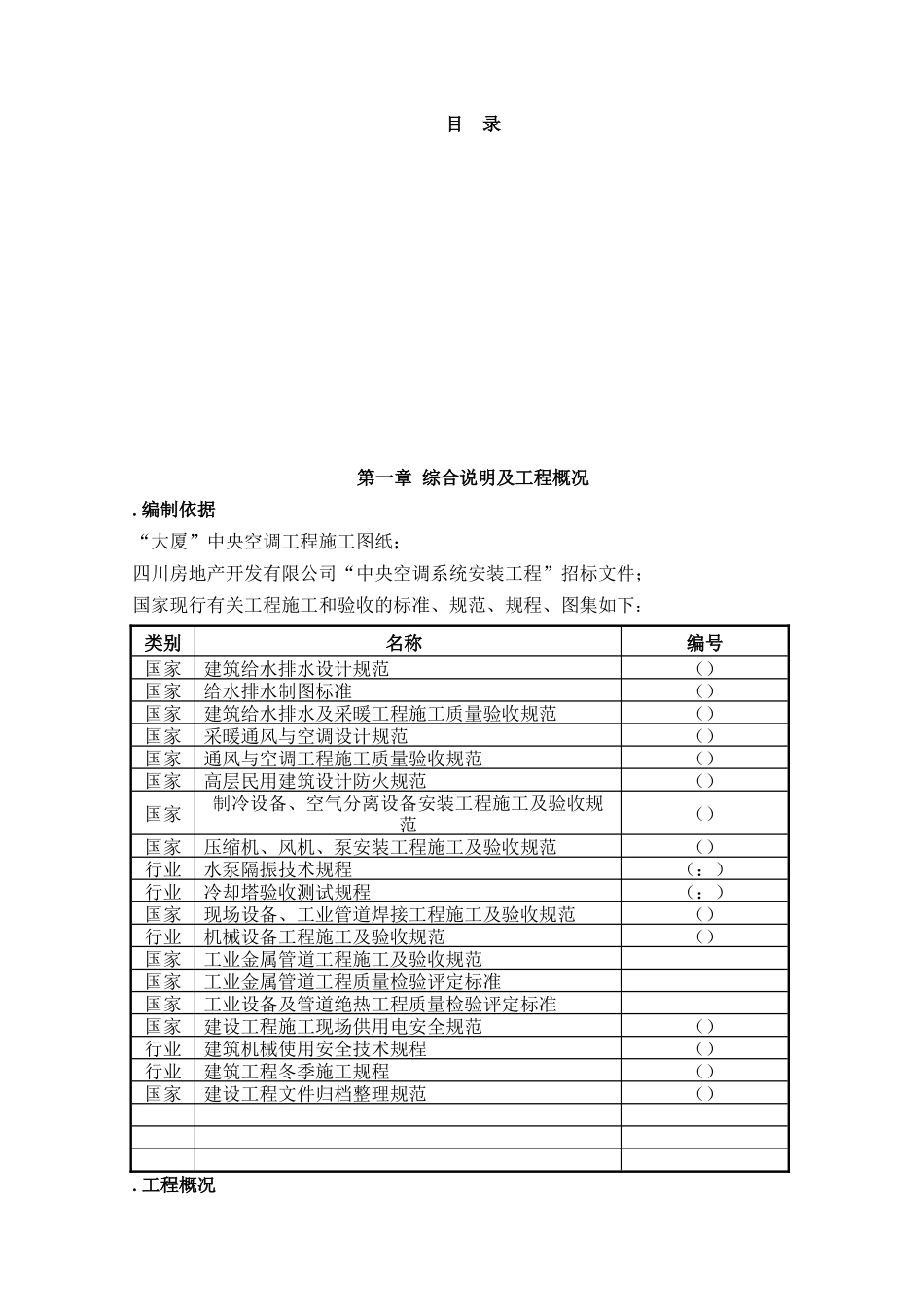

目录第一章综合说明及工程概况.编制依据“大厦”中央空调工程施工图纸；四川房地产开发有限公司“中央空调系统安装工程”招标文件；国家现行有关工程施工和验收的标准、规范、规程、图集如下：类别名称编号国家建筑给水排水设计规范（）国家给水排水制图标准（）国家建筑给水排水及采暖工程施工质量验收规范（）国家采暖通风与空调设计规范（）国家通风与空调工程施工质量验收规范（）国家高层民用建筑设计防火规范（）国家制冷设备、空气分离设备安装工程施工及验收规范（）国家压缩机、风机、泵安装工程施工及验收规范（）行业水泵隔振技术规程（：）行业冷却塔验收测试规程（：）国家现场设备、工业管道焊接工程施工及验收规范（）行业机械设备工程施工及验收规范（）国家工业金属管道工程施工及验收规范国家工业金属管道工程质量检验评定标准国家工业设备及管道绝热工程质量检验评定标准国家建设工程施工现场供用电安全规范（）行业建筑机械使用安全技术规程（）行业建筑工程冬季施工规程（）国家建设工程文件归档整理规范（）.工程概况工程名称：“大厦”项目中央空调系统安装施工工程工程地点：成都市路段号。工程规模：本工程分为南、北座。本子项为北座，为地下两层，地上二十六层的办公性质建筑，建筑高度为米，建筑面积为平方米，属一类高层公共建筑。地下一、二层为汽车库、设备用房等。地上一层为商业用房、办公大厅及消防控制室，二、三层为商业用房、办公，四二十六层为办公。施工范围：施工图所涵盖的全部内容：中央空调机组、末端设备安装及其附属管道风管的制作、安装、调试（中央空调机组、空调末端设备、冷却塔、锅炉设备为甲供）。质量标准：符合国家现行施工规范和验收标准，达到国家质量检验评定分部工程合格标准。要求工期：完全满足土建工程进度要求时间竣工。、通风空调系统工程系统说明空调：3.1.1空调冷热负荷：集中空调系统总冷量为，总热量为。3.1.2空调冷热源：空调冷源由两台离心式冷水机组和一台螺杆式冷水机组（两大一小）供给，制冷机房设于地下二层，冷水供回水温度为12℃；空调热源由两台常压燃气型热水机组（内置热交换器）供给，制热机房设于地下二层，热水供回水温度50℃。定压方式为高位膨胀水箱定压，膨胀水箱设于大楼屋顶。单台螺杆式冷水机组可在的范围内实现无级调节，以满足部分负荷的要求。3.1.3空调水系统：空调水系统为一次泵负荷侧变流量、冷热源侧定流量两管制闭式循环系统。空调水质通过设于官道上的水过滤器及射频水处理器处理。空调水系统水力平衡问题由设置在各层水平支干管回水管上的动态压差平衡阀解决。供冷、供热管道在分水器、集水器处切换，可分区单独调节。3.1.4空调方式及气流组织：商业用房、办公大厅等公共区域均采用低速单风道全空气系统，空调机房就近设置，空气处理机组采用立柜式空调机组。气流组织形式为散流器上部均匀送风或双层百叶风口侧送风，上部集中回风。四二十六层办公均采用风机盘管加新风机组的空调方式。气流组织形式为散流器上部均匀送风，上部集中回风。3.1.5空调系统监测与控制：为方便运行管理、节省能源，对空调系统实施中央监控，该系统为楼宇自动化控制系统（）的一部分。具体控制要求如下：负荷侧：（）风机盘管根据室内温度控制房间风量及回水管上的电动二通阀的开关。（）新风机组：送风总管上设温度传感器，根据设定值与实测值的偏差控制位于回水支管上的电动调节阀的开度，新风机组设置过滤器压差报警。（）空调机组：回风总管上设温度传感器，根据回风温度设定值与实测值的偏差控制位于回水支管上的电动调节阀的开度，空调机组设置过滤压差报警。根据新风温、湿度的设定值与实测值的偏差改变新、回风管上的电动风阀开度来调节新风比，过度季节可实现全新风运行。冷热源侧：（）夏季：根据负荷侧的供回水压差变化，控制位于供回水总管间的压差旁通阀的开度，根据旁通流量的大小对冷水机组及相对应的冷水泵进行台数控制；供水温度的控制由冷水机组自带的自控系统完成。（）冬季：根据负荷侧的供回水压差变化，控制位于供回水总管间的压差旁通阀的开启度，对热水机组及其相对应的热水...
