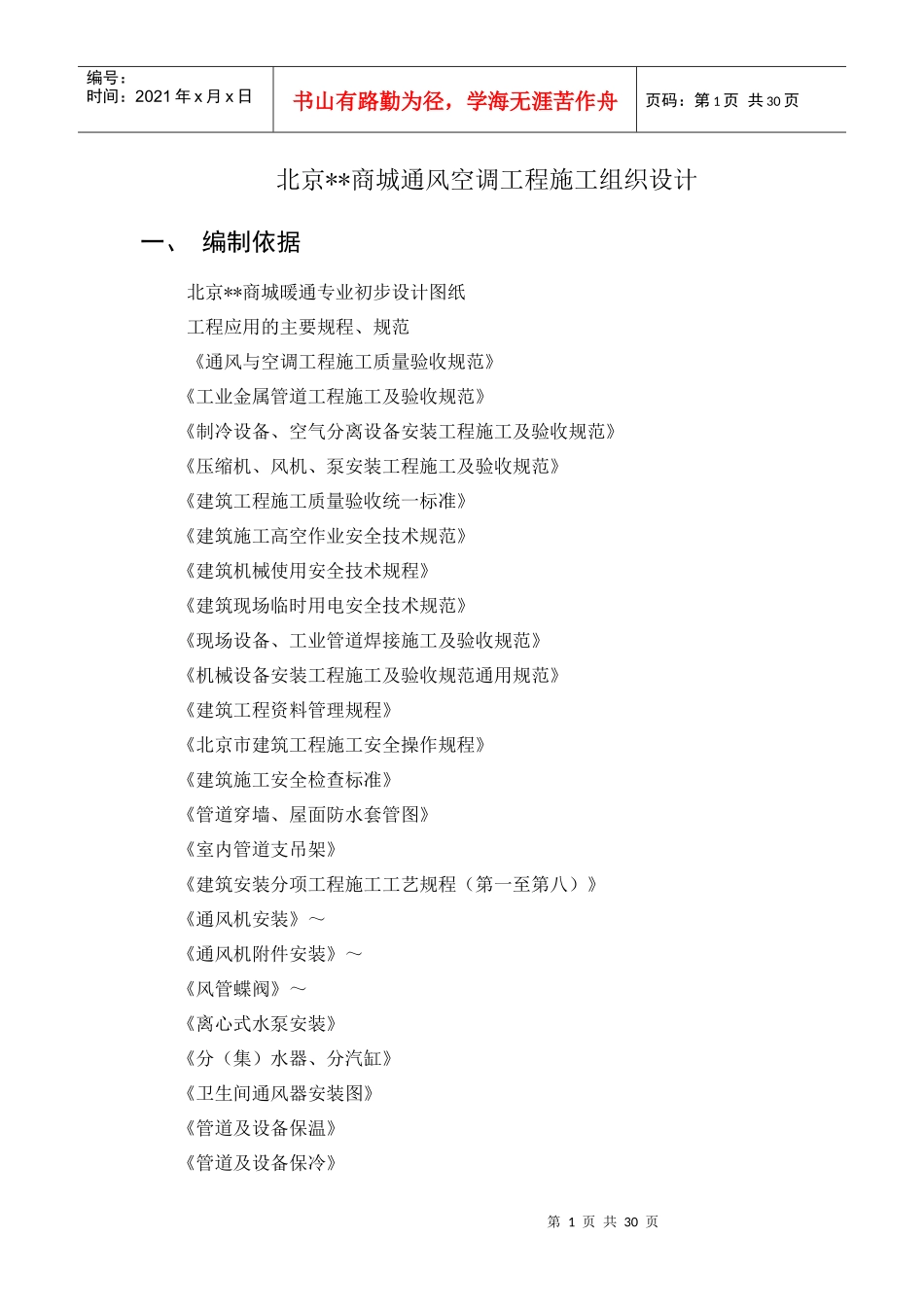

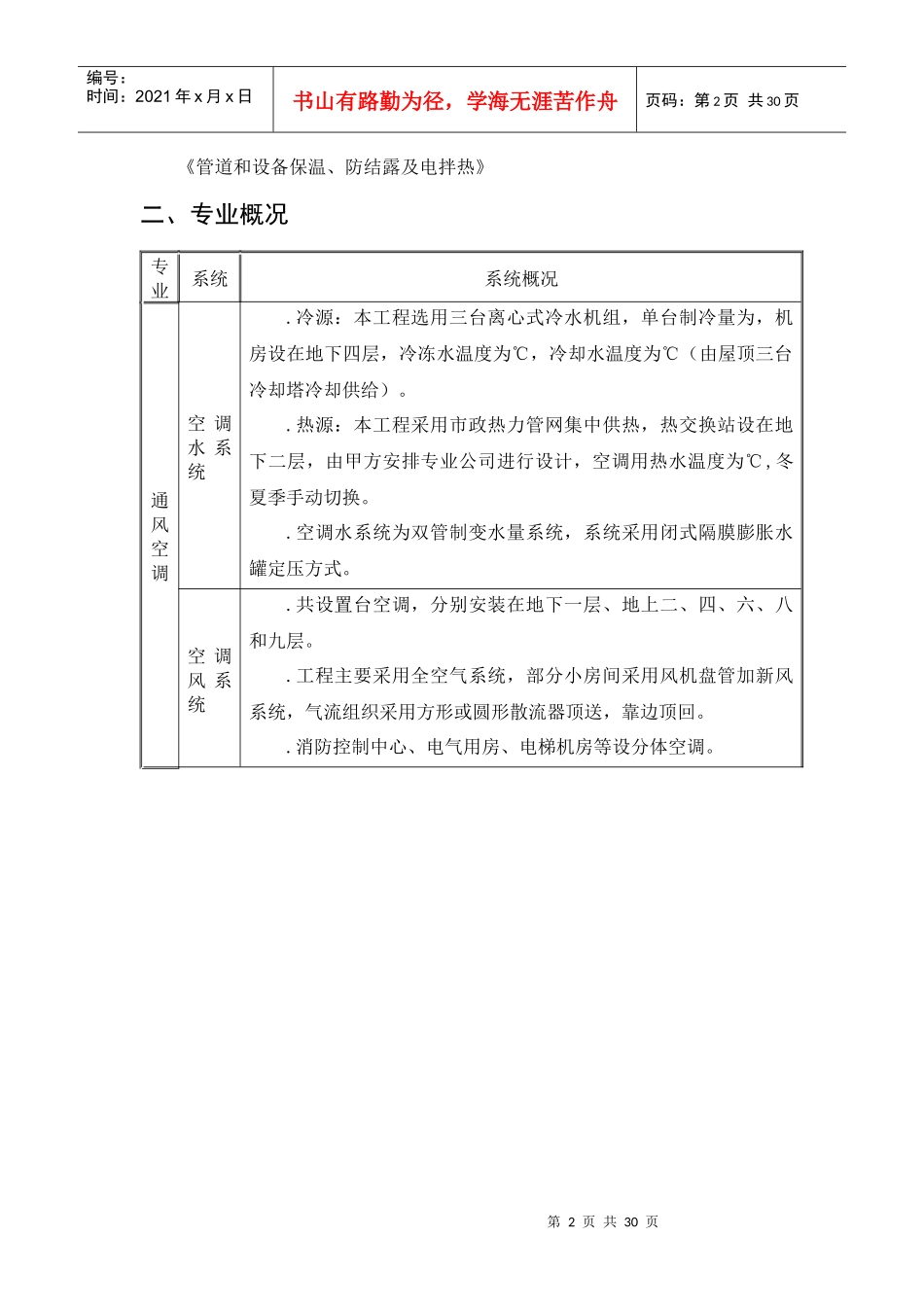

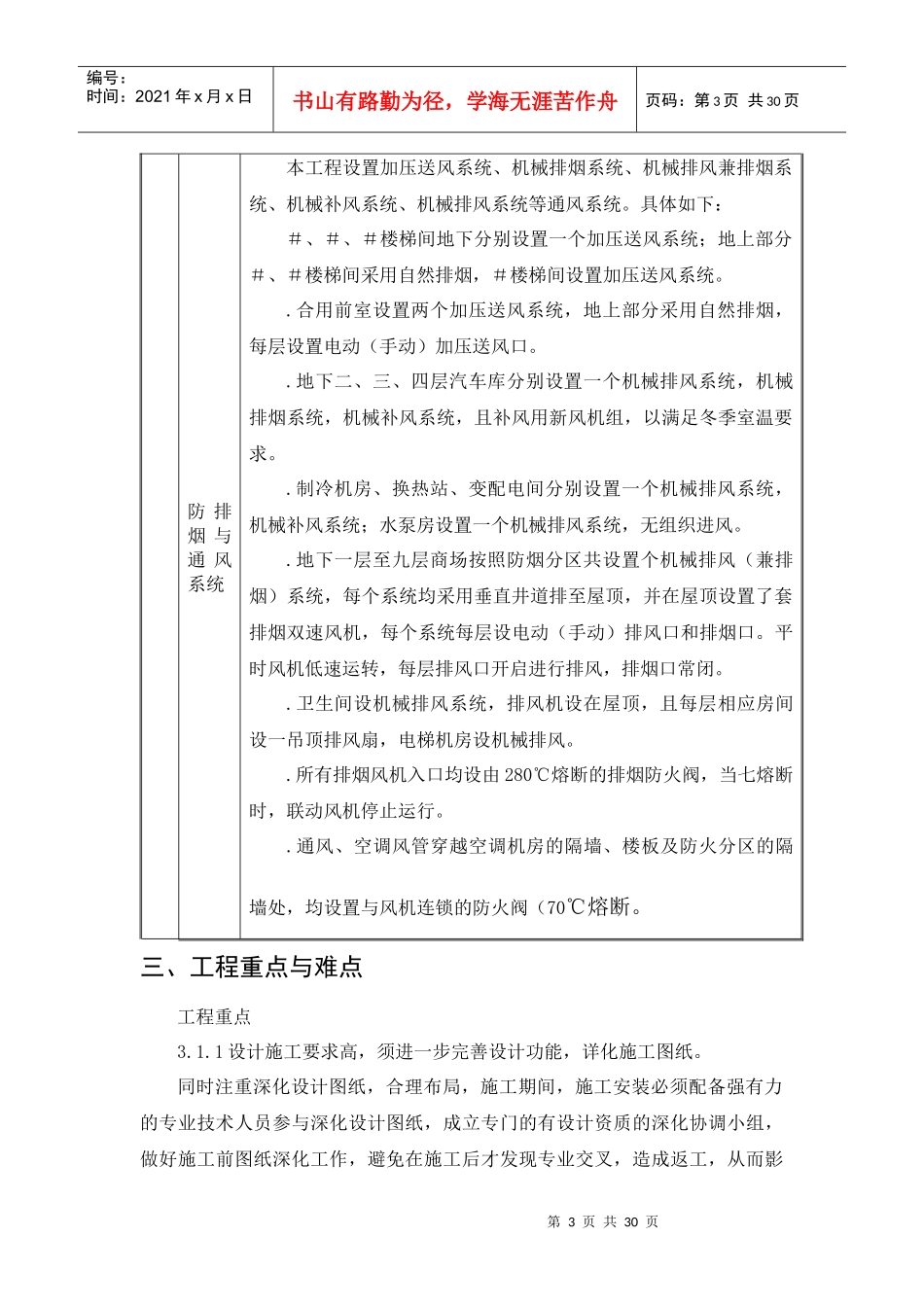

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页北京**商城通风空调工程施工组织设计一、编制依据北京**商城暖通专业初步设计图纸工程应用的主要规程、规范《通风与空调工程施工质量验收规范》《工业金属管道工程施工及验收规范》《制冷设备、空气分离设备安装工程施工及验收规范》《压缩机、风机、泵安装工程施工及验收规范》《建筑工程施工质量验收统一标准》《建筑施工高空作业安全技术规范》《建筑机械使用安全技术规程》《建筑现场临时用电安全技术规范》《现场设备、工业管道焊接施工及验收规范》《机械设备安装工程施工及验收规范通用规范》《建筑工程资料管理规程》《北京市建筑工程施工安全操作规程》《建筑施工安全检查标准》《管道穿墙、屋面防水套管图》《室内管道支吊架》《建筑安装分项工程施工工艺规程（第一至第八）》《通风机安装》～《通风机附件安装》～《风管蝶阀》～《离心式水泵安装》《分（集）水器、分汽缸》《卫生间通风器安装图》《管道及设备保温》《管道及设备保冷》第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页《管道和设备保温、防结露及电拌热》二、专业概况专业系统系统概况通风空调空调水系统.冷源：本工程选用三台离心式冷水机组，单台制冷量为，机房设在地下四层，冷冻水温度为℃，冷却水温度为℃（由屋顶三台冷却塔冷却供给）。.热源：本工程采用市政热力管网集中供热，热交换站设在地下二层，由甲方安排专业公司进行设计，空调用热水温度为℃,冬夏季手动切换。.空调水系统为双管制变水量系统，系统采用闭式隔膜膨胀水罐定压方式。空调风系统.共设置台空调，分别安装在地下一层、地上二、四、六、八和九层。.工程主要采用全空气系统，部分小房间采用风机盘管加新风系统，气流组织采用方形或圆形散流器顶送，靠边顶回。.消防控制中心、电气用房、电梯机房等设分体空调。第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页防排烟与通风系统本工程设置加压送风系统、机械排烟系统、机械排风兼排烟系统、机械补风系统、机械排风系统等通风系统。具体如下：＃、＃、＃楼梯间地下分别设置一个加压送风系统；地上部分＃、＃楼梯间采用自然排烟，＃楼梯间设置加压送风系统。.合用前室设置两个加压送风系统，地上部分采用自然排烟，每层设置电动（手动）加压送风口。.地下二、三、四层汽车库分别设置一个机械排风系统，机械排烟系统，机械补风系统，且补风用新风机组，以满足冬季室温要求。.制冷机房、换热站、变配电间分别设置一个机械排风系统，机械补风系统；水泵房设置一个机械排风系统，无组织进风。.地下一层至九层商场按照防烟分区共设置个机械排风（兼排烟）系统，每个系统均采用垂直井道排至屋顶，并在屋顶设置了套排烟双速风机，每个系统每层设电动（手动）排风口和排烟口。平时风机低速运转，每层排风口开启进行排风，排烟口常闭。.卫生间设机械排风系统，排风机设在屋顶，且每层相应房间设一吊顶排风扇，电梯机房设机械排风。.所有排烟风机入口均设由280℃熔断的排烟防火阀，当七熔断时，联动风机停止运行。.通风、空调风管穿越空调机房的隔墙、楼板及防火分区的隔墙处，均设置与风机连锁的防火阀（70℃熔断。三、工程重点与难点工程重点3.1.1设计施工要求高，须进一步完善设计功能，详化施工图纸。同时注重深化设计图纸，合理布局，施工期间，施工安装必须配备强有力的专业技术人员参与深化设计图纸，成立专门的有设计资质的深化协调小组，做好施工前图纸深化工作，避免在施工后才发现专业交叉，造成返工，从而影第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页响工期，增加成本。3.2.2各专业施工协调配合难度大施工时必须认真核对图纸，密切配合土建及其他机电专业进行施工，确保准确无误。为确保工期，专业负责人与土建及其他机电专业的联络，而且在开工前要对图纸会审并综合会签，以消除专业间“打架”，保证设备安装一次到位。在施工期间就...
