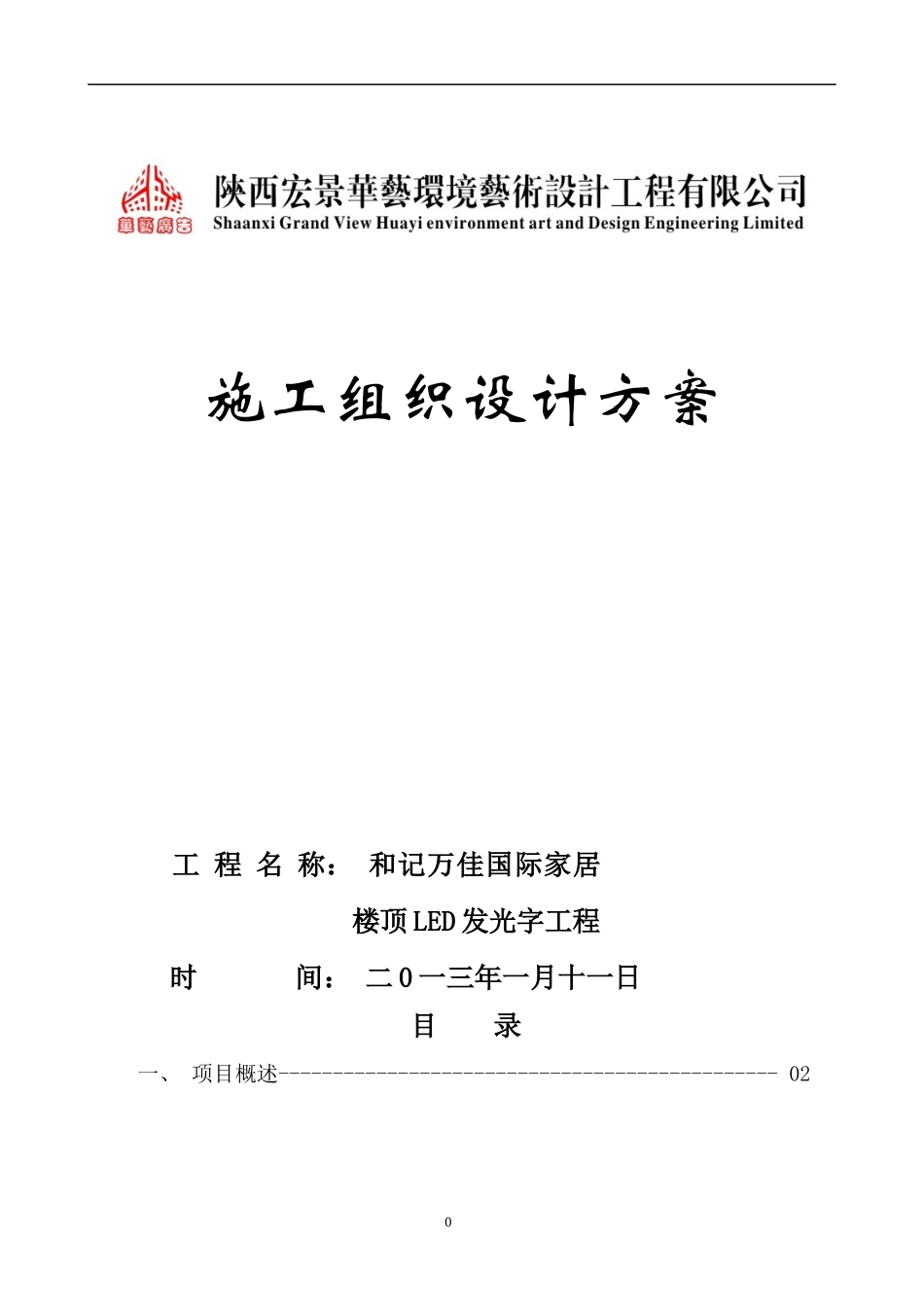

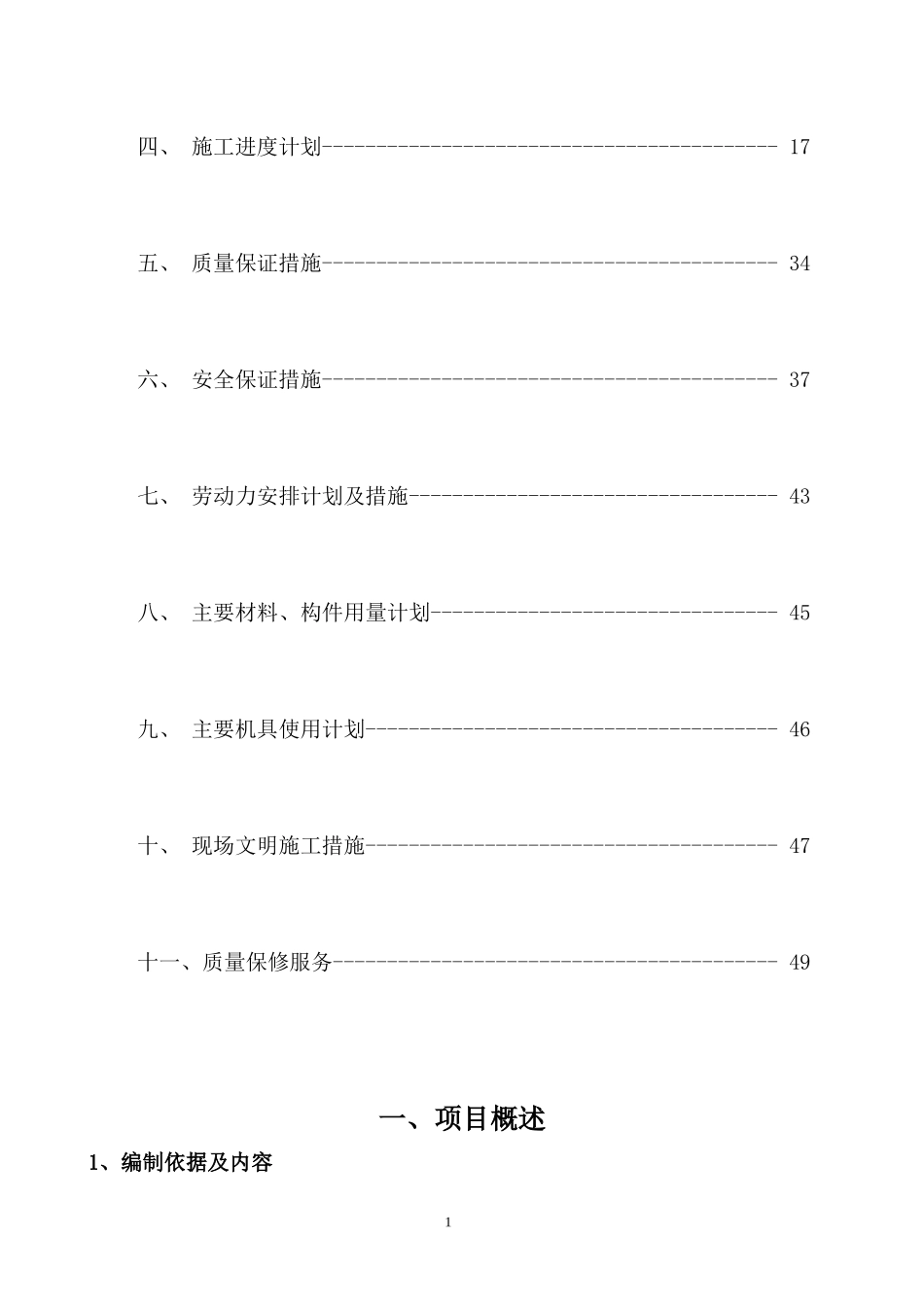

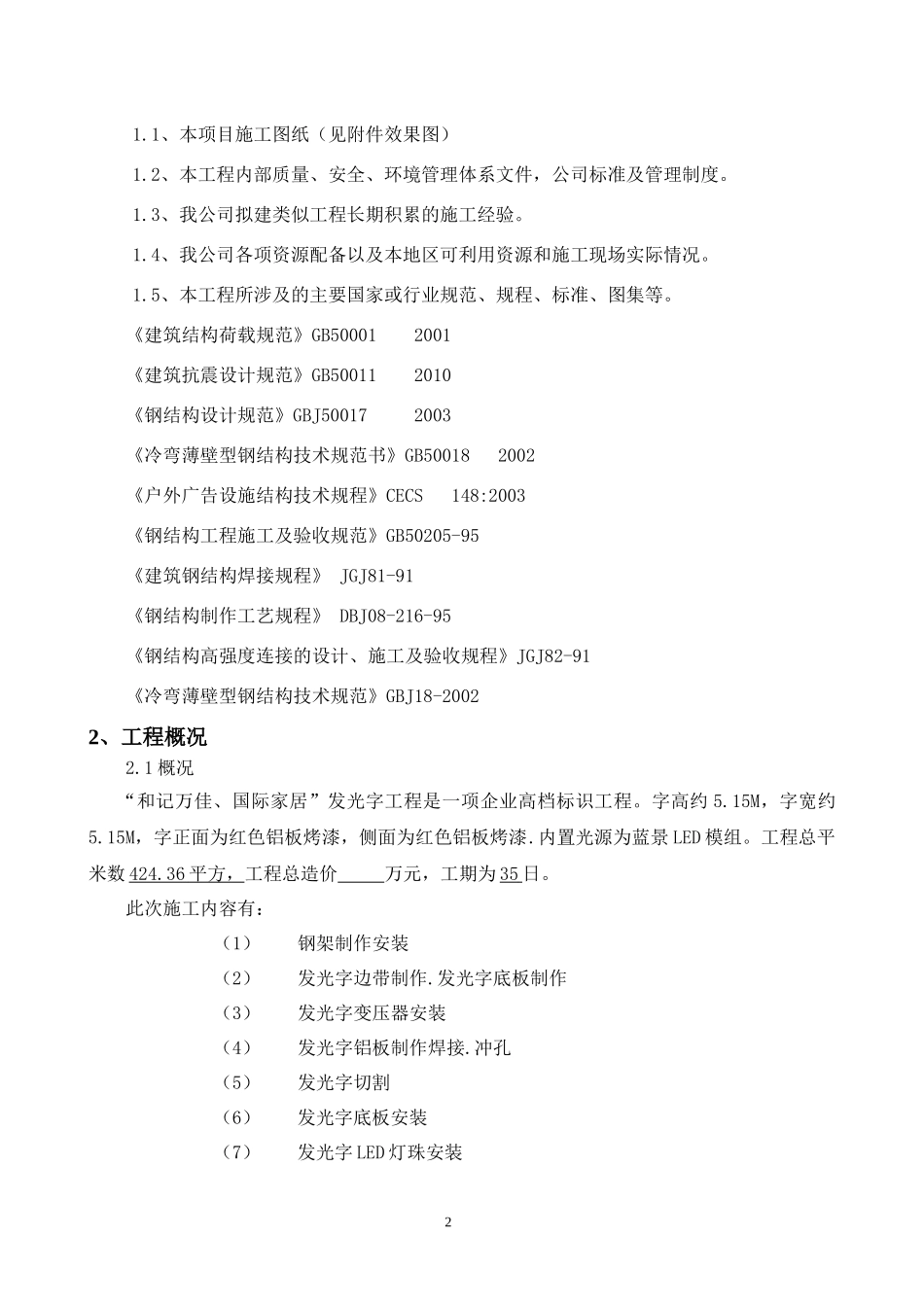

施工组织设计方案工程名称:和记万佳国际家居楼顶LED发光字工程时间:二0一三年一月十一日目录一、项目概述----------------------------------------------020四、施工进度计划------------------------------------------17五、质量保证措施------------------------------------------34六、安全保证措施------------------------------------------37七、劳动力安排计划及措施----------------------------------43八、主要材料、构件用量计划--------------------------------45九、主要机具使用计划--------------------------------------46十、现场文明施工措施--------------------------------------47十一、质量保修服务-----------------------------------------49一、项目概述1、编制依据及内容11.1、本项目施工图纸(见附件效果图)1.2、本工程内部质量、安全、环境管理体系文件,公司标准及管理制度。1.3、我公司拟建类似工程长期积累的施工经验。1.4、我公司各项资源配备以及本地区可利用资源和施工现场实际情况。1.5、本工程所涉及的主要国家或行业规范、规程、标准、图集等。《建筑结构荷载规范》GB500012001《建筑抗震设计规范》GB500112010《钢结构设计规范》GBJ500172003《冷弯薄壁型钢结构技术规范书》GB500182002《户外广告设施结构技术规程》CECS148:2003《钢结构工程施工及验收规范》GB50205-95《建筑钢结构焊接规程》JGJ81-91《钢结构制作工艺规程》DBJ08-216-95《钢结构高强度连接的设计、施工及验收规程》JGJ82-91《冷弯薄壁型钢结构技术规范》GBJ18-20022、工程概况2.1概况“和记万佳、国际家居”发光字工程是一项企业高档标识工程。字高约5.15M,字宽约5.15M,字正面为红色铝板烤漆,侧面为红色铝板烤漆.内置光源为蓝景LED模组。工程总平米数424.36平方,工程总造价万元,工期为35日。此次施工内容有:(1)钢架制作安装(2)发光字边带制作.发光字底板制作(3)发光字变压器安装(4)发光字铝板制作焊接.冲孔(5)发光字切割(6)发光字底板安装(7)发光字LED灯珠安装2(8)高压线安装(9)低压线安装(10)配电箱安装2.2质量标准执行国家现行施工及验收标准,执行企业标准,严格按图纸设计,执行工艺,执行规范性操作,工程达到设计标准。3、工程说明根据业主要求在和记万佳国际家居西面和北面分别安装一套发光字。由于大楼已经投入使用,且施工作业点在顶部,施工作业时应尽量减少对大楼整体的影响,同时,也要保证施工安全文明。材料采用人工或者吊车吊装至施工场所。4、工艺流程:4.1、工艺流程:工厂制作组装—现场钢架制作—现场大字安装—孔洞保护及PVC线管布置—施工现场清洁—工程验收.4.2、工期:35天。四、施工组织方案1、工程特点分析1.1、工期紧、施工难度大:本工程业主要求要在20日历天完成全部工程。由于本工程位于已投入使用的建筑物楼顶,没有可利用的塔吊。32.2、构件品种多:本工程因各种钢构件均需工厂加工制作,然后装箱运输至工地,各种构配件必须有组织、有计划按图纸要求分类编号,小构件须分类打包做到有条不紊。尤其是支撑桁架部分,必须在确定预埋件位置后方可加工,构件长度种类很多。3.3、现场焊接量大:由于本工程的所有主钢构件及支撑构件均采用现场焊接,由于本工程地势位置较高,风力较大,现场焊接必须采取可靠的挡风措施,以确保焊接质量。同时,为尽量减少高空焊接量,吊装时考虑将结构在屋面平台上拼装,一次吊装的方式。4.4、施工安全:本工程在已投入使用的屋面上进行施工,四周无安全防护措施,且楼下行人、车辆很多,因此本工程的施工安全为重中之重。2、施工部署2.1、实施目标2.1.1、质量等级:确保工程质量在验收时达到合格标准。2.1.2、工期目标:在保证质量的前提下,确保20天完工。2.1.3、安全文明施工:采取有效措施,杜绝工伤、死亡及一切火灾事故的发生,创文明标化工地。2.2、施工准备工作2.2.1、设计阶级(1)、根据施工图纸,了解其总体设想,并根据施工图进行施工。(2)、参与图纸会审,及时提出问题请求答复。2.2.2、原材料供应阶段(1)、根据经建设单位审核的施工图纸要求采购原材料...
