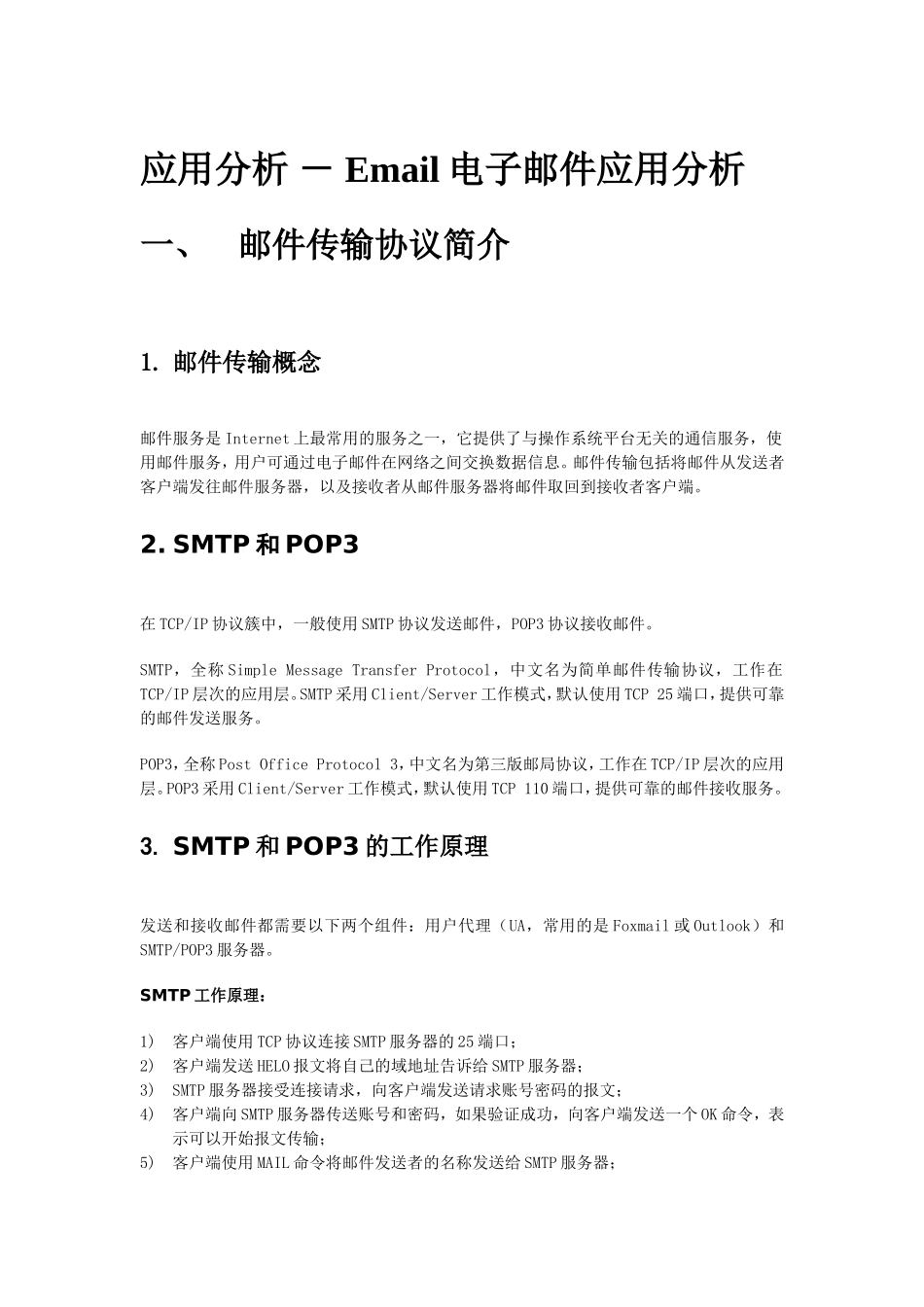

应用分析－Email电子邮件应用分析一、邮件传输协议简介1.邮件传输概念邮件服务是Internet上最常用的服务之一，它提供了与操作系统平台无关的通信服务，使用邮件服务，用户可通过电子邮件在网络之间交换数据信息。邮件传输包括将邮件从发送者客户端发往邮件服务器，以及接收者从邮件服务器将邮件取回到接收者客户端。2.SMTP和POP3在TCP/IP协议簇中，一般使用SMTP协议发送邮件，POP3协议接收邮件。SMTP，全称SimpleMessageTransferProtocol，中文名为简单邮件传输协议，工作在TCP/IP层次的应用层。SMTP采用Client/Server工作模式，默认使用TCP25端口，提供可靠的邮件发送服务。POP3，全称PostOfficeProtocol3，中文名为第三版邮局协议，工作在TCP/IP层次的应用层。POP3采用Client/Server工作模式，默认使用TCP110端口，提供可靠的邮件接收服务。3.SMTP和POP3的工作原理发送和接收邮件都需要以下两个组件：用户代理（UA，常用的是Foxmail或Outlook）和SMTP/POP3服务器。SMTP工作原理：1)客户端使用TCP协议连接SMTP服务器的25端口；2)客户端发送HELO报文将自己的域地址告诉给SMTP服务器；3)SMTP服务器接受连接请求，向客户端发送请求账号密码的报文；4)客户端向SMTP服务器传送账号和密码，如果验证成功，向客户端发送一个OK命令，表示可以开始报文传输；5)客户端使用MAIL命令将邮件发送者的名称发送给SMTP服务器；6)SMTP服务器发送OK命令做出响应；7)客户端使用RCPT命令发送邮件接收者地址，如果SMTP服务器能识别这个地址，就向客户端发送OK命令，否则拒绝这个请求；8)收到SMTP服务器的OK命令后，客户端使用DATA命令发送邮件的数据。9)客户端发送QUIT命令终止连接。POP3工作原理：1)客户端使用TCP协议连接邮件服务器的110端口；2)客户端使用USER命令将邮箱的账号传给POP3服务器；3)客户端使用PASS命令将邮箱的账号传给POP3服务器；4)完成用户认证后，客户端使用STAT命令请求服务器返回邮箱的统计资料；5)客户端使用LIST命令列出服务器里邮件数量；6)客户端使用RETR命令接收邮件，接收一封后便使用DELE命令将邮件服务器中的邮件置为删除状态；7)客户端发送QUIT命令，邮件服务器将将置为删除标志的邮件删除，连接结束。（注：客户端UA可以设定将邮件在邮件服务器上保留备份，而不将其删除。）二、跟踪分析Email电子邮件通讯过程1.分析Email的具体流程1)发送邮件我们使用科来网络分析系统5.0捕获并分析一个使用SMTP协议的发送邮件过程，客户端主机名为“wangym”，客户端用户代理使用Foxmail5.0beta2，邮件发送者test1@colasoft.com，邮件接收者test2@colasoft.com。在客户端主机上打开科来网络分析系统5.0。为避免数据干扰，设定一个过滤器，只捕获本机的数据通讯。打开客户端主机上的Foxmail5.0beta2，新建两个邮件账户，test1@colasoft.com和test2@colasoft.com，设置好账户的SMTP/POP3服务器地址、用户名、密码等信息并测试成功。在科来网络分析系统5.0中开始数据捕获，在Foxmail中使用test1@colasoft.com向test2@colasoft.com发送一封邮件，邮件原始信息如图1所示。发送完成后即可在科来网络分析系统5.0对刚才的邮件发送操作进行分析（为避免数据包干扰，分析时可停止捕获。）。注意：此文里提到的发送邮件均指使用TCP25端口的标准SMTP通信，对于非25端口的邮件发送，用户可在“工程->高级分析模块->邮件分析模块->SMTP设置->SMTP端口”处进行更改，系统默认为25，当SMTP服务器有多个端口时，多个端口之间用分号分隔，如25;125。（图1发送邮件的原始信息）（图2使用SMTP协议发送邮件的原始数据包）图2所示的是科来网络分析系统5.0对上面发送邮件操作的报文跟踪，详细信息如下：A.第1、2、3个数据包是TCP连接的三次握手数据包，连接的双方是本机与域名ns1.colasoft.com对应的IP地址；B.从第4个数据包开始，客户端开始通过TCP协议连接SMTP服务器，并与SMTP服务器进行命令的交互，及邮件的发送，具体的交互过程详见图3以及对图3的分析。（图3使用SMTP协议发送邮件的原始数据流）图3所示的是科来网络分析系统5.0对上面发送邮件操作的TCP原始数据流重组信息。具体分析数据流重组信息，可以...
