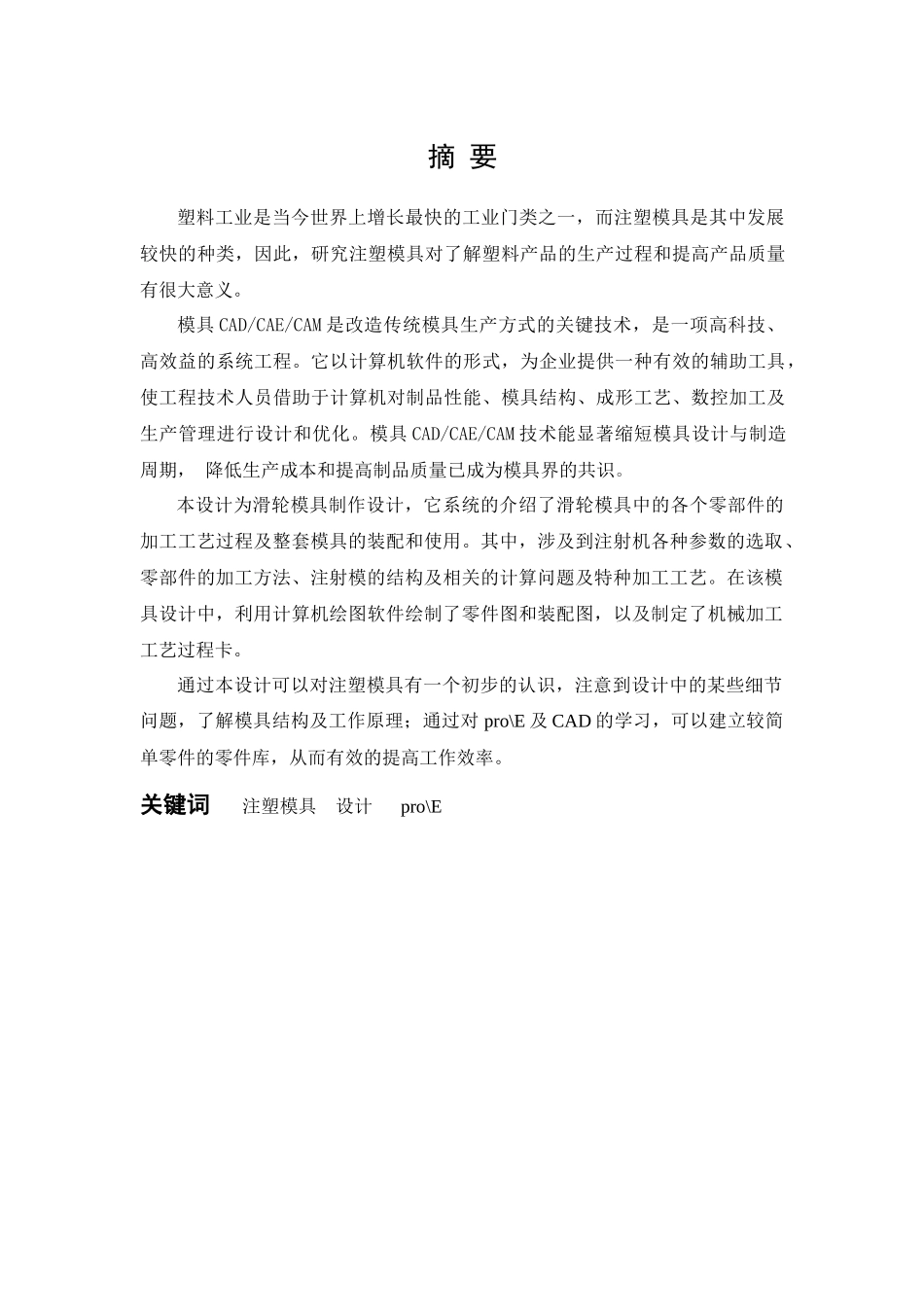

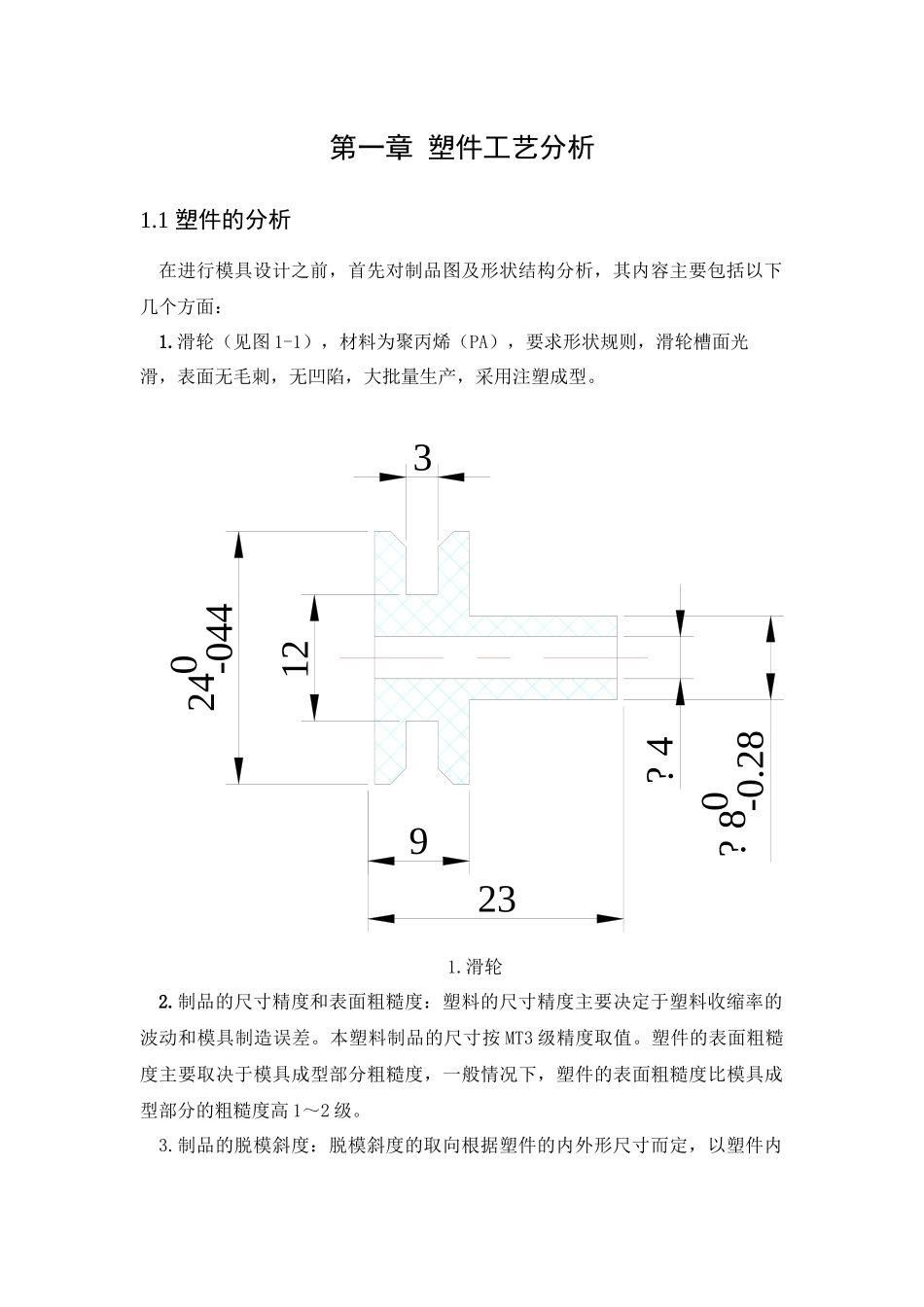

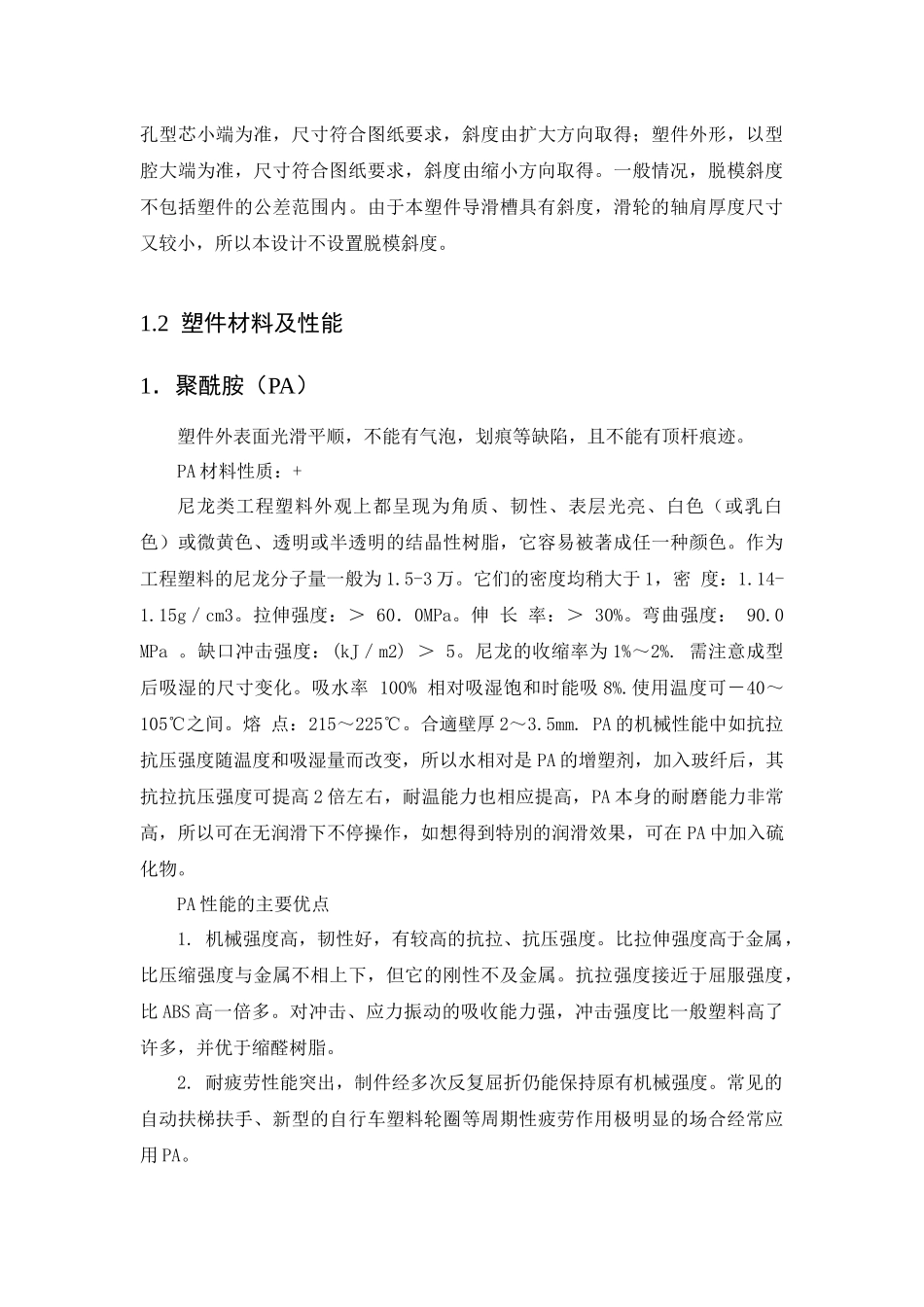

摘要塑料工业是当今世界上增长最快的工业门类之一，而注塑模具是其中发展较快的种类，因此，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。模具CAD/CAE/CAM是改造传统模具生产方式的关键技术，是一项高科技、高效益的系统工程。它以计算机软件的形式，为企业提供一种有效的辅助工具，使工程技术人员借助于计算机对制品性能、模具结构、成形工艺、数控加工及生产管理进行设计和优化。模具CAD/CAE/CAM技术能显著缩短模具设计与制造周期，降低生产成本和提高制品质量已成为模具界的共识。本设计为滑轮模具制作设计，它系统的介绍了滑轮模具中的各个零部件的加工工艺过程及整套模具的装配和使用。其中，涉及到注射机各种参数的选取、零部件的加工方法、注射模的结构及相关的计算问题及特种加工工艺。在该模具设计中，利用计算机绘图软件绘制了零件图和装配图，以及制定了机械加工工艺过程卡。通过本设计可以对注塑模具有一个初步的认识，注意到设计中的某些细节问题，了解模具结构及工作原理；通过对pro\E及CAD的学习，可以建立较简单零件的零件库，从而有效的提高工作效率。关键词注塑模具设计pro\E第一章塑件工艺分析1.1塑件的分析在进行模具设计之前，首先对制品图及形状结构分析，其内容主要包括以下几个方面：1.滑轮（见图1-1），材料为聚丙烯（PA），要求形状规则，滑轮槽面光滑，表面无毛刺，无凹陷，大批量生产，采用注塑成型。?80-0.28?4240-0441239231.滑轮2.制品的尺寸精度和表面粗糙度：塑料的尺寸精度主要决定于塑料收缩率的波动和模具制造误差。本塑料制品的尺寸按MT3级精度取值。塑件的表面粗糙度主要取决于模具成型部分粗糙度，一般情况下，塑件的表面粗糙度比模具成型部分的粗糙度高1～2级。3.制品的脱模斜度：脱模斜度的取向根据塑件的内外形尺寸而定，以塑件内孔型芯小端为准，尺寸符合图纸要求，斜度由扩大方向取得；塑件外形，以型腔大端为准，尺寸符合图纸要求，斜度由缩小方向取得。一般情况，脱模斜度不包括塑件的公差范围内。由于本塑件导滑槽具有斜度，滑轮的轴肩厚度尺寸又较小，所以本设计不设置脱模斜度。1.2塑件材料及性能1．聚酰胺（PA）塑件外表面光滑平顺，不能有气泡，划痕等缺陷，且不能有顶杆痕迹。PA材料性质：+尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。作为工程塑料的尼龙分子量一般为1.5-3万。它们的密度均稍大于1，密度：1.14-1.15g／cm3。拉伸强度：＞60．0MPa。伸长率：＞30%。弯曲强度：90.0MPa。缺口冲击强度：(kJ／m2)＞5。尼龙的收缩率为1%～2%.需注意成型后吸湿的尺寸变化。吸水率100%相对吸湿饱和时能吸8%.使用温度可－40～105℃之间。熔点：215～225℃。合適壁厚2～3.5mm.PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特別的润滑效果，可在PA中加入硫化物。PA性能的主要优点1.机械强度高，韧性好，有较高的抗拉、抗压强度。比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。抗拉强度接近于屈服强度，比ABS高一倍多。对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。2.耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。常见的自动扶梯扶手、新型的自行车塑料轮圈等周期性疲劳作用极明显的场合经常应用PA。3.软化点高，耐热(如尼龙46等,高结晶性尼龙的热变形温度高,可在150度下长期使用.PA66经过玻璃纤维增强以后,其热变形温度达到250度以上).4.表面光滑，摩擦系数小，耐磨。作活动机械构件时有自润滑性，噪声低，在摩擦作用不太高时可不加润滑剂使用；如果确实需要用润滑剂以减轻摩擦或帮助散热，则水油、油脂等都可选择。从而,做为传动部件其使用寿命长.5.耐腐蚀，十分耐碱和大多数盐液，还耐弱酸、机油、汽油，耐芳烃类化合物和一般溶剂，，对芳香族化合物呈惰性，但不耐强酸和氧化剂。能抵御汽油...
