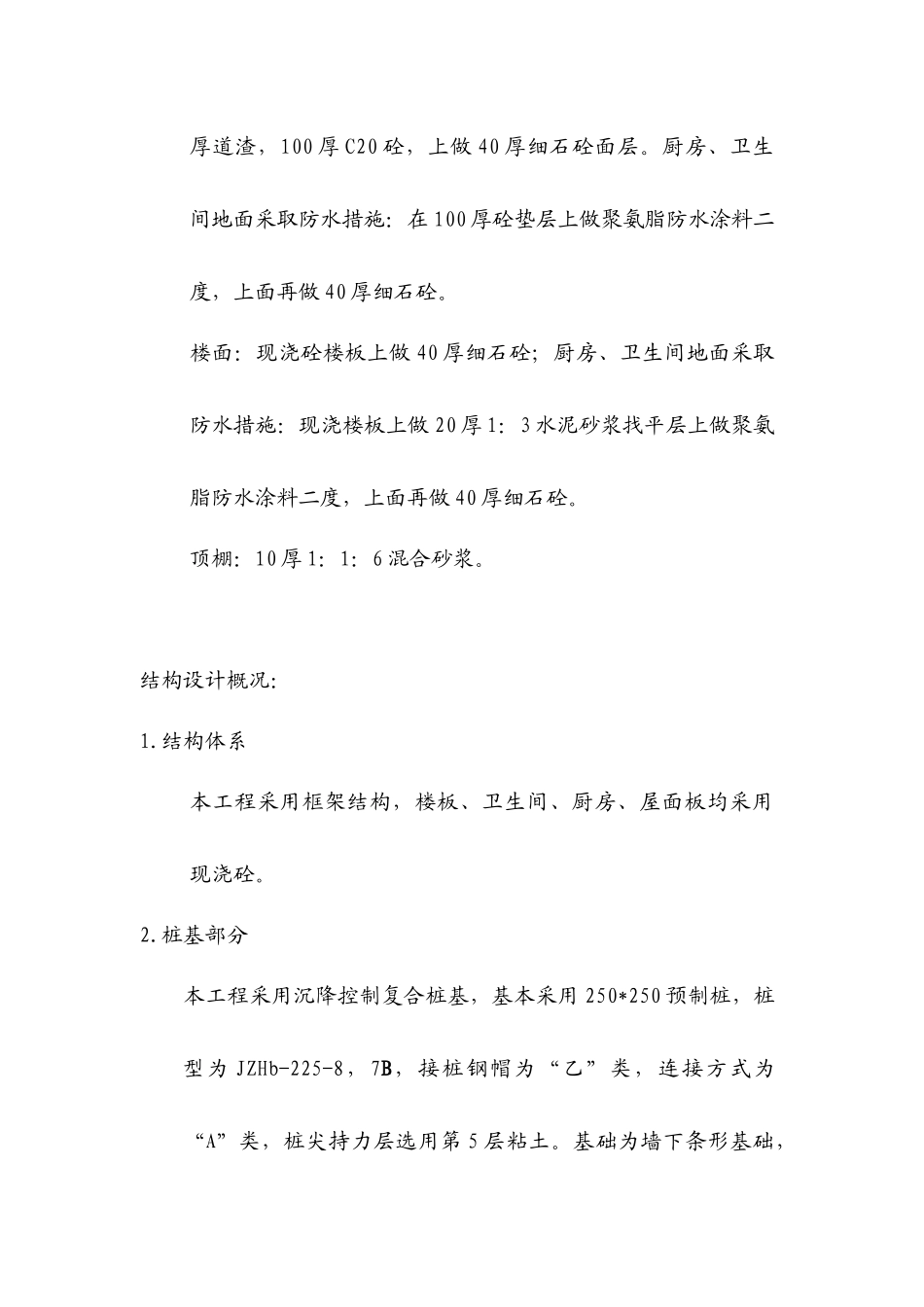

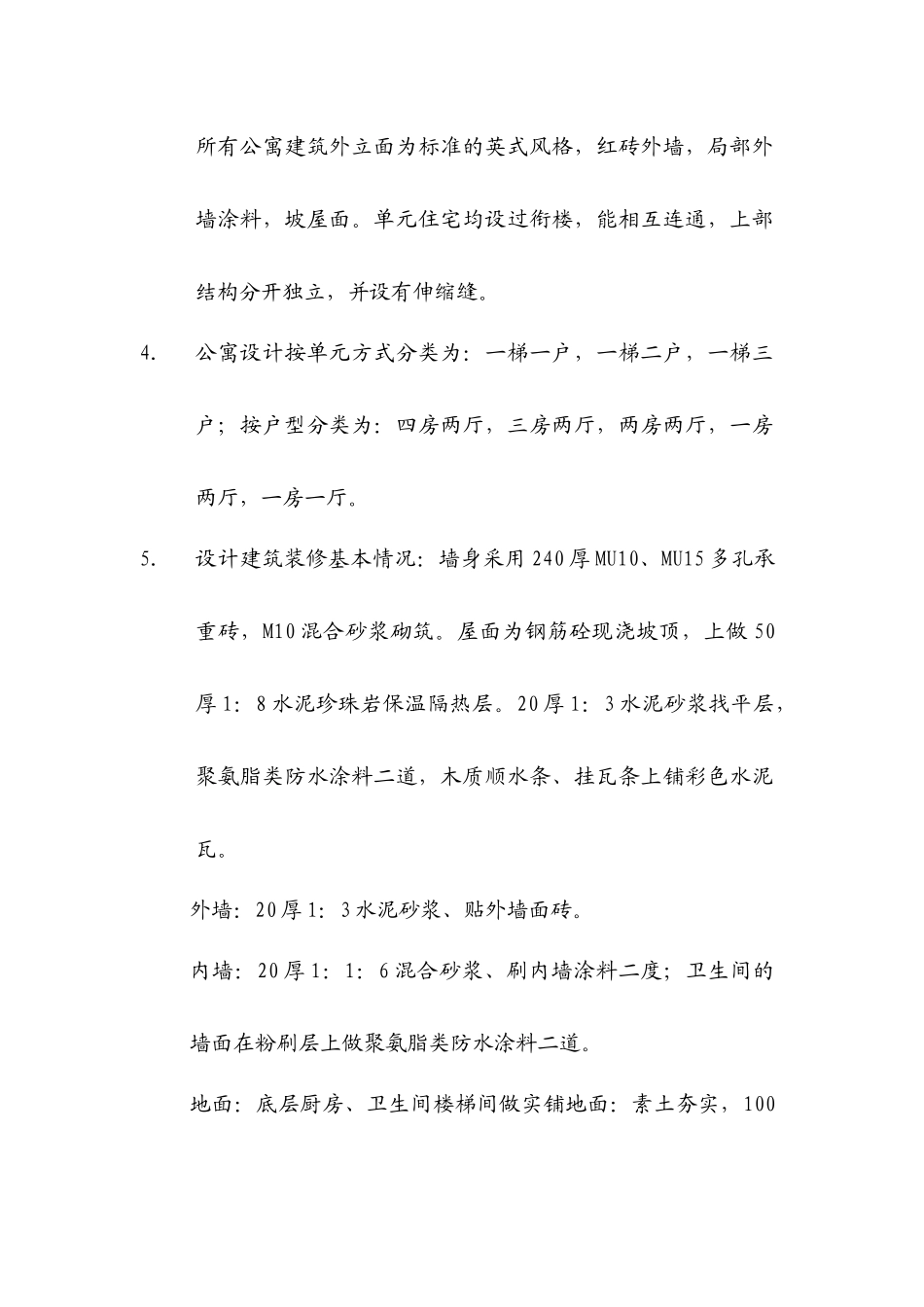

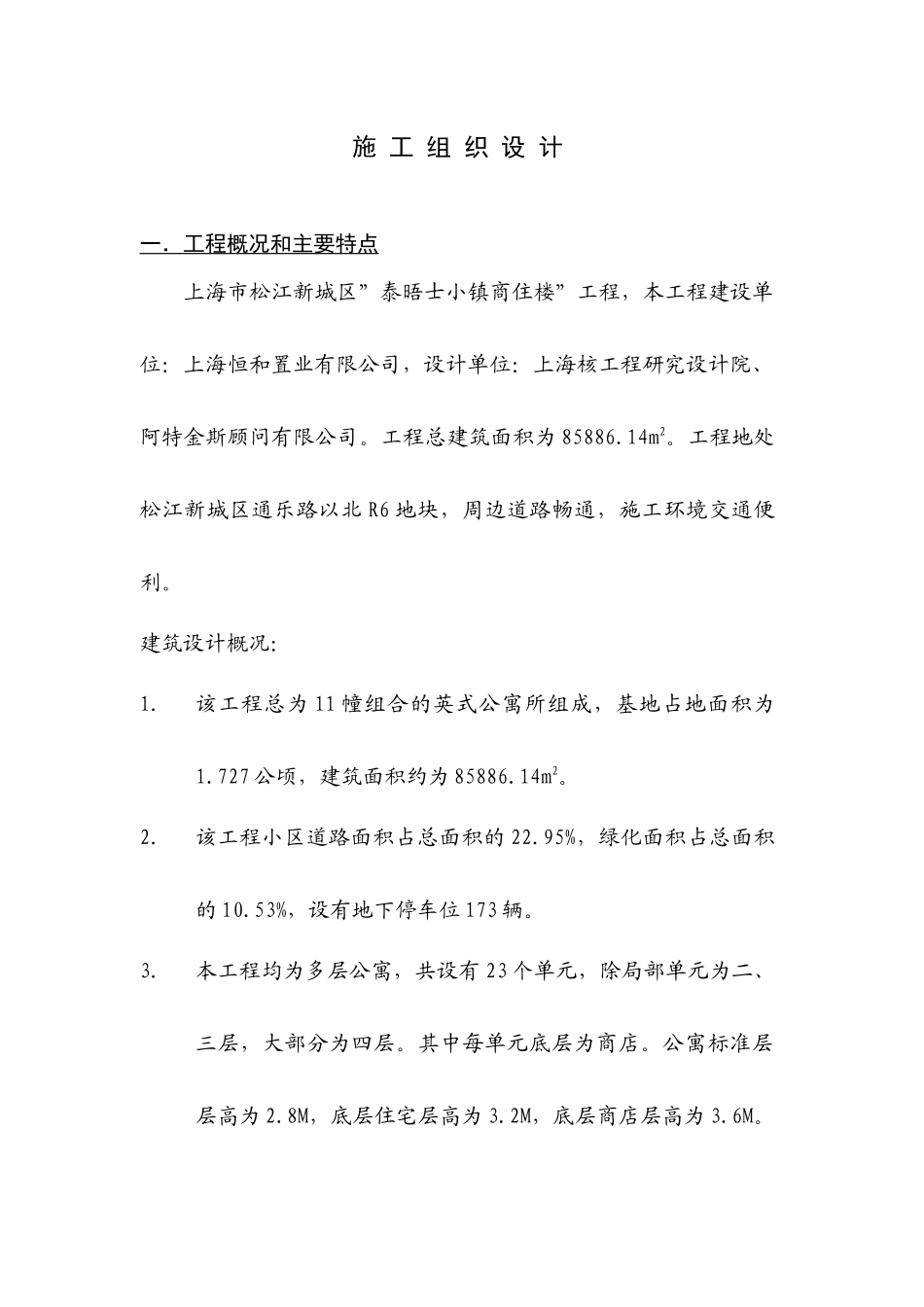

施工组织设计一．工程概况和主要特点上海市松江新城区”泰晤士小镇商住楼”工程，本工程建设单位：上海恒和置业有限公司，设计单位：上海核工程研究设计院、阿特金斯顾问有限公司。工程总建筑面积为85886.14m2。工程地处松江新城区通乐路以北R6地块，周边道路畅通，施工环境交通便利。建筑设计概况：1．该工程总为11幢组合的英式公寓所组成，基地占地面积为1.727公顷，建筑面积约为85886.14m2。2．该工程小区道路面积占总面积的22.95%，绿化面积占总面积的10.53%，设有地下停车位173辆。3．本工程均为多层公寓，共设有23个单元，除局部单元为二、三层，大部分为四层。其中每单元底层为商店。公寓标准层层高为2.8M，底层住宅层高为3.2M，底层商店层高为3.6M。所有公寓建筑外立面为标准的英式风格，红砖外墙，局部外墙涂料，坡屋面。单元住宅均设过衔楼，能相互连通，上部结构分开独立，并设有伸缩缝。4．公寓设计按单元方式分类为：一梯一户，一梯二户，一梯三户；按户型分类为：四房两厅，三房两厅，两房两厅，一房两厅，一房一厅。5．设计建筑装修基本情况：墙身采用240厚MU10、MU15多孔承重砖，M10混合砂浆砌筑。屋面为钢筋砼现浇坡顶，上做50厚1：8水泥珍珠岩保温隔热层。20厚1：3水泥砂浆找平层，聚氨脂类防水涂料二道，木质顺水条、挂瓦条上铺彩色水泥瓦。外墙：20厚1：3水泥砂浆、贴外墙面砖。内墙：20厚1：1：6混合砂浆、刷内墙涂料二度；卫生间的墙面在粉刷层上做聚氨脂类防水涂料二道。地面：底层厨房、卫生间楼梯间做实铺地面：素土夯实，100厚道渣，100厚C20砼，上做40厚细石砼面层。厨房、卫生间地面采取防水措施：在100厚砼垫层上做聚氨脂防水涂料二度，上面再做40厚细石砼。楼面：现浇砼楼板上做40厚细石砼；厨房、卫生间地面采取防水措施：现浇楼板上做20厚1：3水泥砂浆找平层上做聚氨脂防水涂料二度，上面再做40厚细石砼。顶棚：10厚1：1：6混合砂浆。结构设计概况：1.结构体系本工程采用框架结构，楼板、卫生间、厨房、屋面板均采用现浇砼。2.桩基部分本工程采用沉降控制复合桩基，基本采用250*250预制桩，桩型为JZHb-225-8，7B，接桩钢帽为“乙”类，连接方式为“A”类，桩尖持力层选用第5层粘土。基础为墙下条形基础，条形基础宽1500MM，梁尺寸基本为500MM*600MM（商场基础采用柱下条形基础）；垫层砼标号C10，基础砼标号C30；基础部分砌体为：标准砖MU15，水泥砂浆M10；选用钢筋为：Φ-HPB235，Φ-HRB335。3.结构部分本工程主体结构为框架结构，（工程西侧沿街房底层商场部为框架结构，上部为砖混结构）。结构局部为二、三层，大部分为四层。现浇板厚规格分别厚110mm、120mm、130mm；砖墙宽为240mm/120mm（内隔墙），并在外墙转角处及相对薄弱部位设构造柱；梁分为框架部分的框架梁、住宅部分的圈梁及连梁；柱分为框架部分的框架柱、住宅部分的构造柱。梁、柱、板砼强度等级为C30，构造柱、过梁砼强度等级为C30，墙体材料采用240厚多孔承重砖，砖强度等级为MU10，用M10混合砂浆砌筑（详见各单体说明），内隔墙体厚度为120mm。屋顶为35度斜屋面。选用钢筋为：Φ-HPB235，Φ-HRB335。其它专业设计基本情况：小区采用分质给水系统，生活用水与饮用水分开供应，生活供水管为PP-R管，饮用水管为Φ6不锈钢薄壁管。公寓内部不设消防栓。小区排水为雨、污分流。室内排水管采用排水蕊层发泡管，室外排水管采用HDPE高密度聚乙烯管。公寓用电负荷为三级，小区内设二台箱变。弱电分为通讯系统、有线电视系统、安保系统、智能化系统。小区建筑为三类防雷，在屋面设避雷带。厨房设废气垂直排放系统，小区内不设垃圾收集站。本工程具有以下一些主要特点：1、本工程建筑面积小，工程量也较小，但工期又十分紧迫，因此施工中模板、钢管等周转材料投入量大，木工、泥工、砼工等劳动力投入多，各类建筑材料需求量很大。特别是建筑面积最大单体，施工周期最长，是本工程中的关键性主导施工工序，因此施工中应紧紧地抓住以此几项单体为中心预先抓好周密的计划编制和组织管理等工作，及时组织各类材料和充足的劳动力进场，确保工程持续高速施工，并实行严格的技术质量管理，是保障本...
