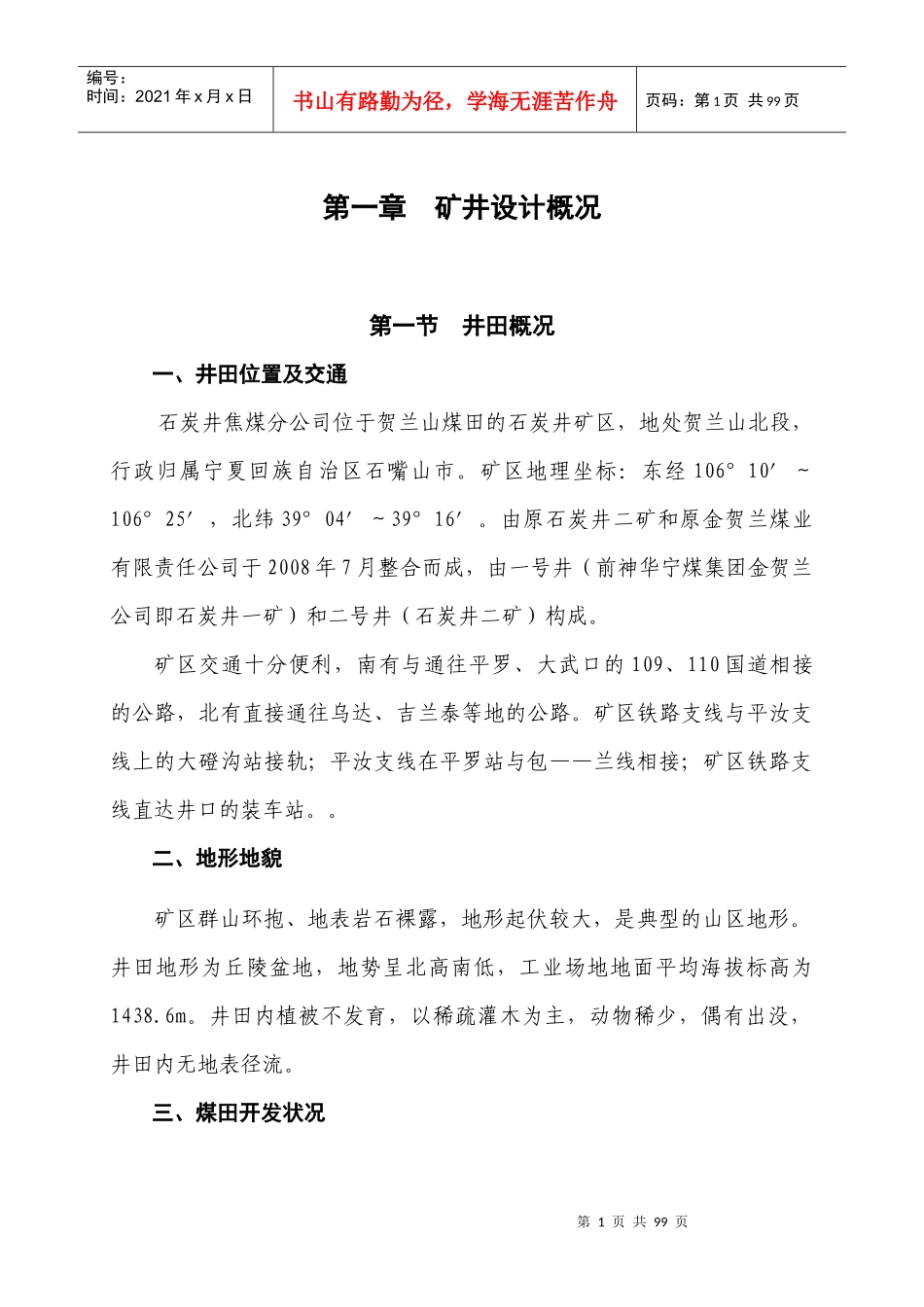

第1页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共99页第一章矿井设计概况第一节井田概况一、井田位置及交通石炭井焦煤分公司位于贺兰山煤田的石炭井矿区，地处贺兰山北段，行政归属宁夏回族自治区石嘴山市。矿区地理坐标：东经106°10′～106°25′，北纬39°04′～39°16′。由原石炭井二矿和原金贺兰煤业有限责任公司于2008年7月整合而成，由一号井（前神华宁煤集团金贺兰公司即石炭井一矿）和二号井（石炭井二矿）构成。矿区交通十分便利，南有与通往平罗、大武口的109、110国道相接的公路，北有直接通往乌达、吉兰泰等地的公路。矿区铁路支线与平汝支线上的大磴沟站接轨；平汝支线在平罗站与包——兰线相接；矿区铁路支线直达井口的装车站。。二、地形地貌矿区群山环抱、地表岩石裸露，地形起伏较大，是典型的山区地形。井田地形为丘陵盆地，地势呈北高南低，工业场地地面平均海拔标高为1438.6m。井田内植被不发育，以稀疏灌木为主，动物稀少，偶有出没，井田内无地表径流。三、煤田开发状况第2页共99页第1页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共99页由于矿区开发历史长，矿井均有各自的开采历史。现就石炭井焦煤分公司一号井和二号井的生产建设情况分述如下。1、一号井一号井建井单位是原煤炭工业部第七十九工程处，于1959年一月破土动工，1966年10月1日投入生产，矿井设计能力为0.9Mt/a，设计服务年限62年。1991年实际核定生产能力0.8Mt/a。一号井划分为三个水平，一水平+1370m～+1200m，二水平+1200m～+1000m，三水平+1000m～+800m。该矿井于1978年3月开始二水平延深工程，1986年9月移交生产，一水平已于1990年5月开采结束，二水平一、二阶段均已开采结束，至此上组煤已开采结束。二水平划分为两个采区，分别为中央采区和南翼采区，由于南翼采区煤层赋存条件相对较差，次一级羽状断层较为发育，煤质灰分偏高（灰分在44%以上），经请示不再开采。该矿井三水平经2003年对三水平延深进行可行性分析论证，矿井继续延深已无经济效益，经神华宁夏煤业集团有限责任公司宁煤集发[2003]208号《关于对石炭井一矿三水平延伸问题的批复》文件批准，不再对三水平进行延深。2008年矿井整合后，+1200m标高以下已封闭，暂缓开采，现回收工业场地煤柱（+1200m标高以上）。一号井目前开采最低标高为+1010m。开采垂深400m。2、二号井第3页共99页第2页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共99页矿井于1958年10月1日动工兴建，1961年12月20日投产，1973年10月1日第二水平的延深工作开始，1982年主体开拓工程竣工。矿井分三个水平开采，第一水平设计标高+1300m以上，设计服务年限为15年；第二水平设计标高+1300m～+1100m，设计服务年限为26年；第三水平设计标高为+1100m～+900m，设计服务年限为32年。合计服务年限73年。二号井第一水平上、下组煤分别采用斜井开拓；第二水平为主斜井、副立井方式开拓；第三水平为暗主斜井、副立井方式开拓。第一水平已于1985年回采完毕，第二水平于2009年回采完毕。矿井设计生产能力为1.2Mt/a，2006年核定生产能力1.35Mt/a。2012年矿井产量为143.6万t。目前采、掘活动全部转入第三水平。其中南翼采区上组煤的三煤层已开采至+900m标高，四、五煤层开采至+970m标高；下组煤八煤层开采至+970m标高,九、十、十三煤层开采至+1035m标高。北翼采区上组煤的三、四、五煤层开采至+970m标高；下组煤八、九、十、十三煤层开采至+1035m标高。第二节地质构造及煤层特征一、开拓区构造根据石炭井焦煤分公司深部和外围勘探成果：开拓区范围内三维地震新发现27条断层。其中同时切割上、下组煤的断层就有14条之多，断层落差在5～260m之间，属于较可靠和可靠断层。主要构造表现为走向近南第4页共99页第3页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共99页北向及北北东向的复式褶皱和断裂构造，以压性构造为主。同时二号井上组煤Ⅷ～Ⅶ范围内三水平有两条构造F98和f1对四水平一、二阶段开采有一定影响。断层频率：6.28条/km2，总体来看...
