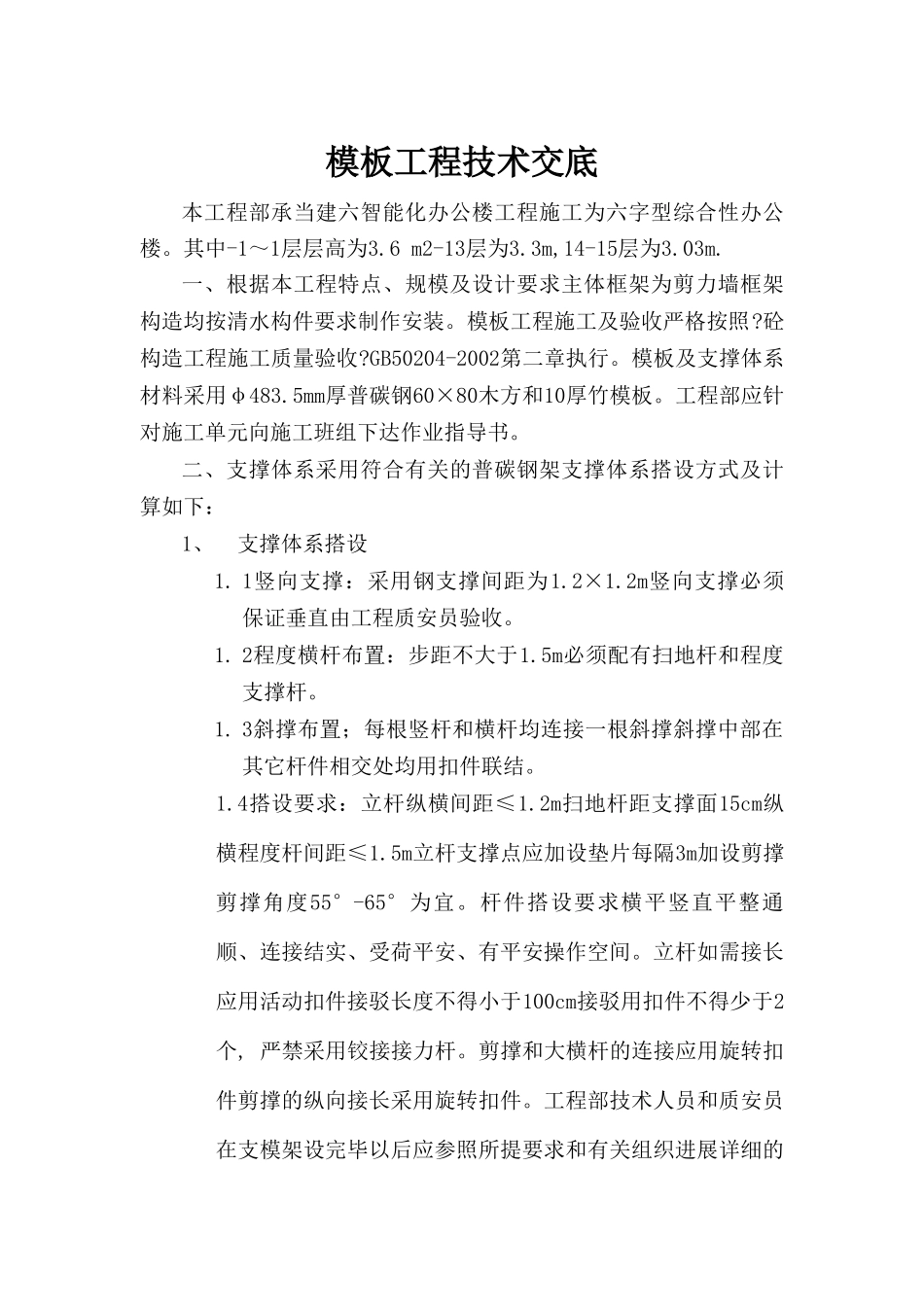

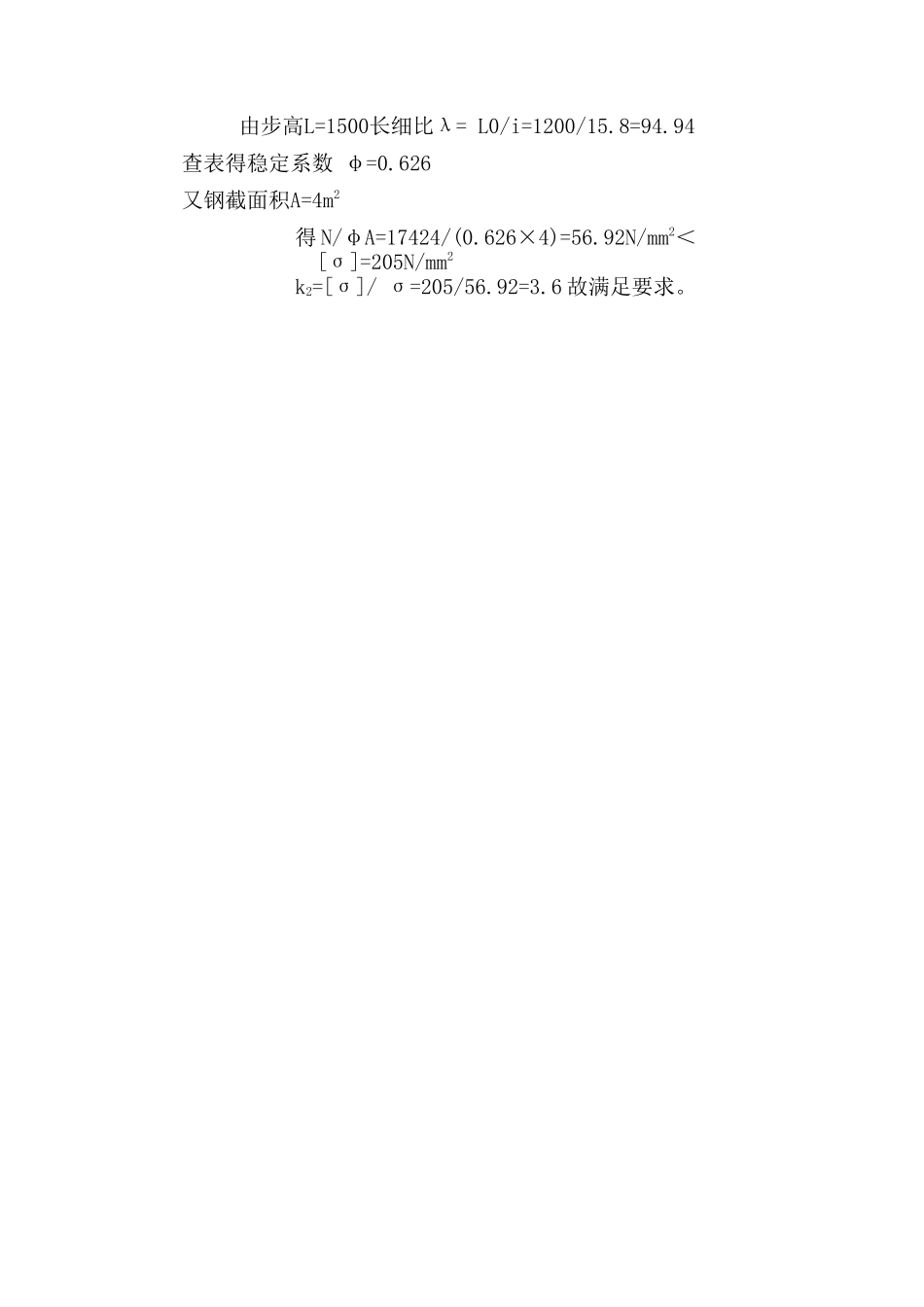

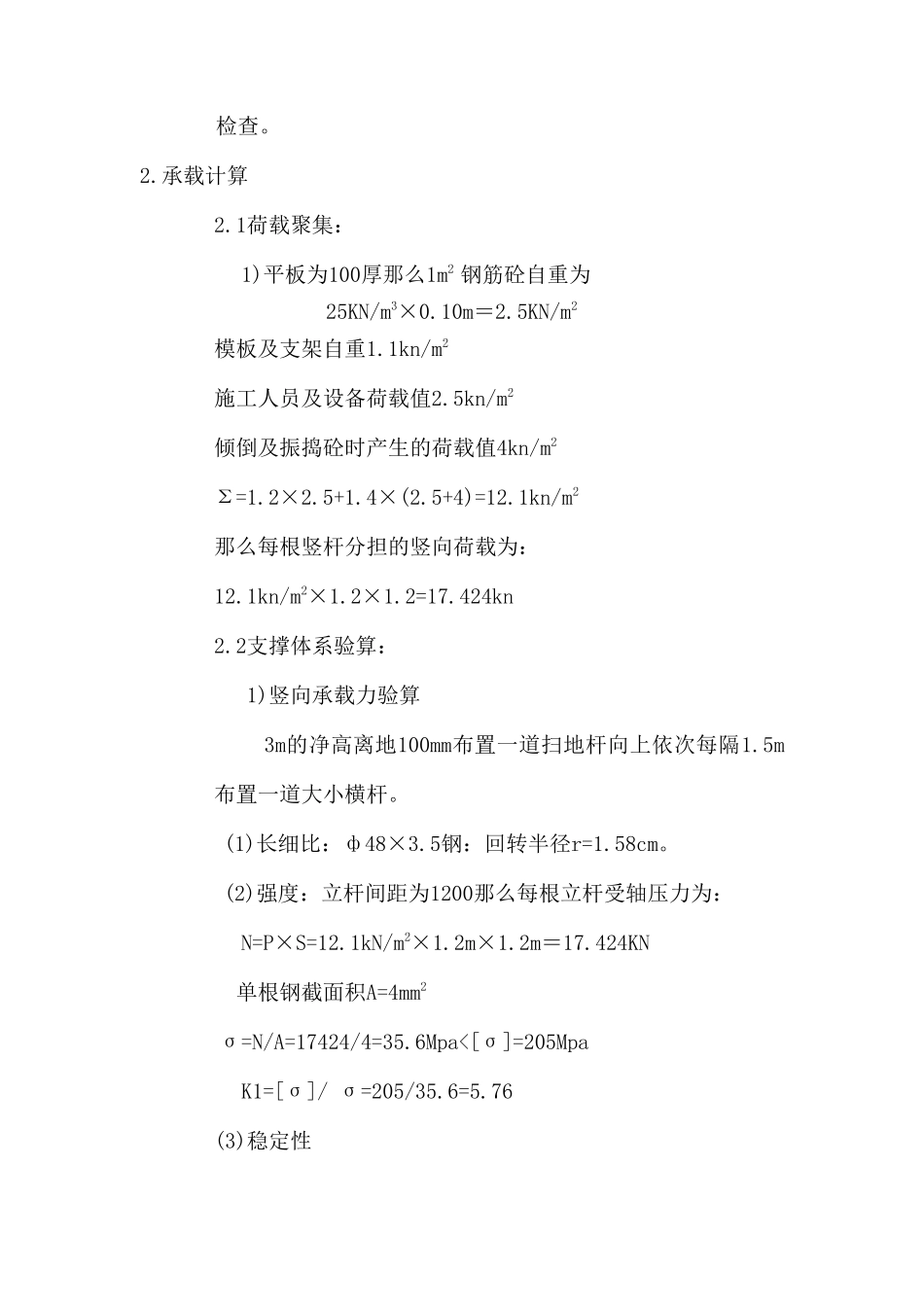

模板工程技术交底本工程部承当建六智能化办公楼工程施工为六字型综合性办公楼。其中-1～1层层高为3.6m2-13层为3.3m,14-15层为3.03m.一、根据本工程特点、规模及设计要求主体框架为剪力墙框架构造均按清水构件要求制作安装。模板工程施工及验收严格按照?砼构造工程施工质量验收?GB50204-2002第二章执行。模板及支撑体系材料采用φ483.5mm厚普碳钢60×80木方和10厚竹模板。工程部应针对施工单元向施工班组下达作业指导书。二、支撑体系采用符合有关的普碳钢架支撑体系搭设方式及计算如下：1、支撑体系搭设1.1竖向支撑：采用钢支撑间距为1.2×1.2m竖向支撑必须保证垂直由工程质安员验收。1.2程度横杆布置：步距不大于1.5m必须配有扫地杆和程度支撑杆。1.3斜撑布置；每根竖杆和横杆均连接一根斜撑斜撑中部在其它杆件相交处均用扣件联结。1.4搭设要求：立杆纵横间距≤1.2m扫地杆距支撑面15cm纵横程度杆间距≤1.5m立杆支撑点应加设垫片每隔3m加设剪撑剪撑角度55°-65°为宜。杆件搭设要求横平竖直平整通顺、连接结实、受荷平安、有平安操作空间。立杆如需接长应用活动扣件接驳长度不得小于100cm接驳用扣件不得少于2个,严禁采用铰接接力杆。剪撑和大横杆的连接应用旋转扣件剪撑的纵向接长采用旋转扣件。工程部技术人员和质安员在支模架设完毕以后应参照所提要求和有关组织进展详细的检查。2.承载计算2.1荷载聚集：1)平板为100厚那么1m2钢筋砼自重为25KN/m3×0.10m＝2.5KN/m2模板及支架自重1.1kn/m2施工人员及设备荷载值2.5kn/m2倾倒及振捣砼时产生的荷载值4kn/m2Σ=1.2×2.5+1.4×(2.5+4)=12.1kn/m2那么每根竖杆分担的竖向荷载为：12.1kn/m2×1.2×1.2=17.424kn2.2支撑体系验算：1)竖向承载力验算3m的净高离地100mm布置一道扫地杆向上依次每隔1.5m布置一道大小横杆。(1)长细比：ф48×3.5钢：回转半径r=1.58cm。(2)强度：立杆间距为1200那么每根立杆受轴压力为：N=P×S=12.1kN/m2×1.2m×1.2m＝17.424KN单根钢截面积A=4mm2σ=N/A=17424/4=35.6Mpa<[σ]=205MpaK1=[σ]/σ=205/35.6=5.76(3)稳定性由步高L=1500长细比λ=L0/i=1200/15.8=94.94查表得稳定系数φ=0.626又钢截面积A=4m2得N/φA=17424/(0.626×4)=56.92N/mm2＜[σ]=205N/mm2k2=[σ]/σ=205/56.92=3.6故满足要求。柱子支模示意图三、模板及其支架必须符合以下规定1、保证工程构造和构件各局部形状尺寸和互相位置的正确。2、具有足够的强度刚度和稳定性能可靠地承受新浇混凝土的重量和侧压力以及在施工过程中所产生的荷载；3、构造简单装拆方便并便于钢筋的绑扎与安装和混凝土的浇筑及养护等工艺要求；4、模板接缝应严不得漏浆。四、模板的配制考前须知1、模板的配制要注意节约考虑周转使用及以后的适当改制使用。2、配制模板尺寸时要考虑模板拼装接合的需要适当加长或缩短某一局部长度。3、拼制查板时板边要找平刨直接缝严不使漏浆。木料上有节疤、缺口等庇病的部位应放在模板反面或者截去钉上长度一般宜为木板厚度的2至2.5倍。第二块板的钉子要朝向第一块模板方向斜钉使拼缝严。4、配制完成后不同部位的模板要进展编写明用处分别堆施备用的木枋及模板要遮蔽保护以免变形。五、根据该工程构造特点及规模墙及楼盖、梯段模板按清水构件要求制作、安装方案如下：1、墙模：〔1〕±0.00以下局部外墙模板采用整块竹模板整拼整拆模板固定采用带止水片的对拉螺杆φ12@500×500为控制墙体厚度止水螺杆两端焊3cmφ12内撑内墙采用散制模板编散拼散拆。〔2〕±0.00以上局部：采用12厚竹模板装备三层外模采用定型大模板内模按图纸尺寸定制并编散拼散拆定位连续翻转。〔3〕施工要点：a、按线装模：选择一边先装立竖档、横档及斜撑、钉模板；在顶部用线锤吊直拉线找平撑牢钉实。b、待钢筋绑扎好后墙根底清理干净再竖立另一边模板程序同上均加撑头并用φ12对拉螺杆每隔500×500固定以保证墙厚度。2、电梯井核心筒及电梯井外模（1）电梯井核心筒采用12厚竹模板定型制作成大模板考虑周转次数装备三层整拼整拆；外模采用10厚竹模板散拼散拆装备三层并适当补充内外模板采用木枋钢抱箍穿墙螺杆φ12@500×500固定。（2）施工要点：a、电梯井内架每三层搭设...
