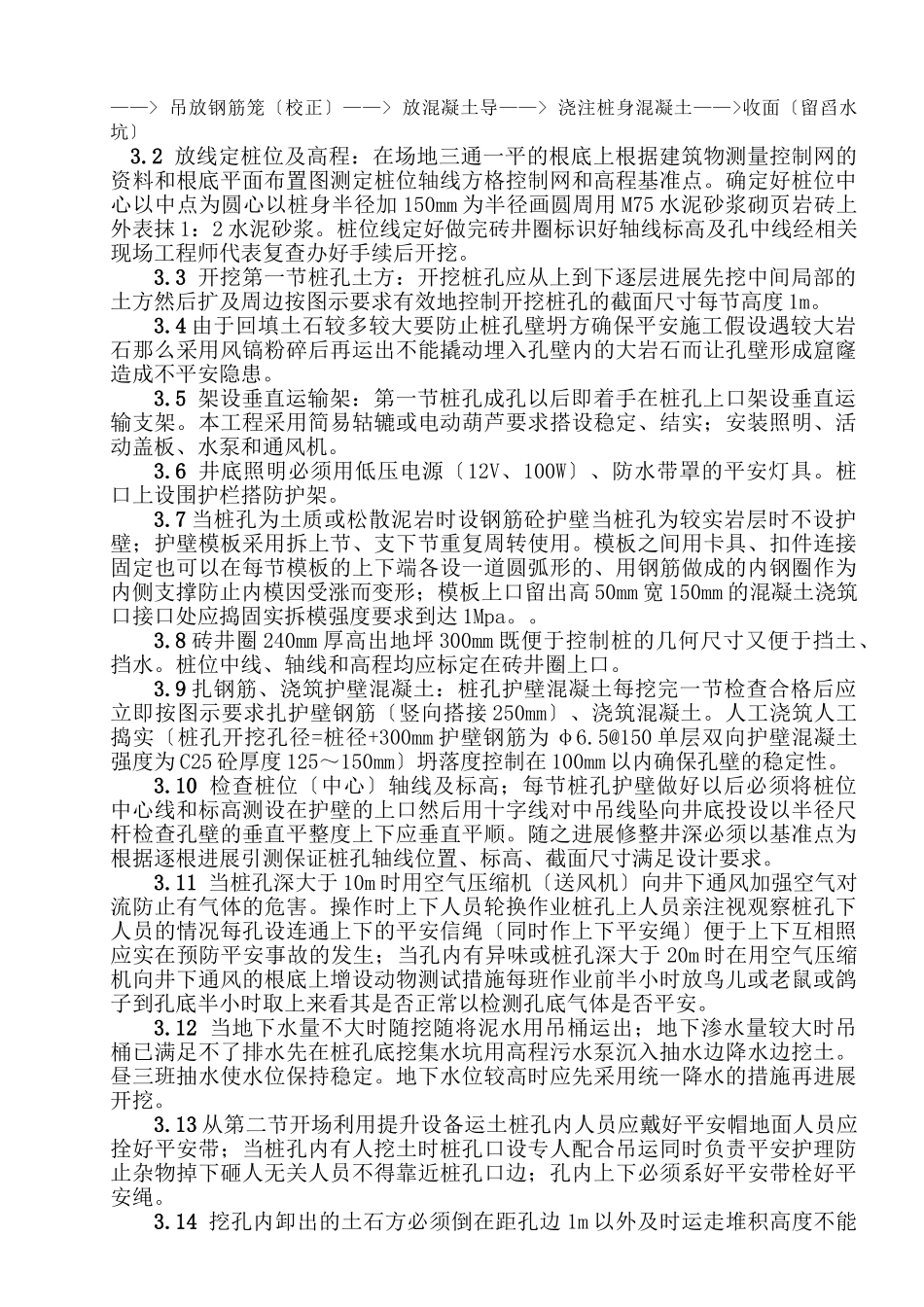

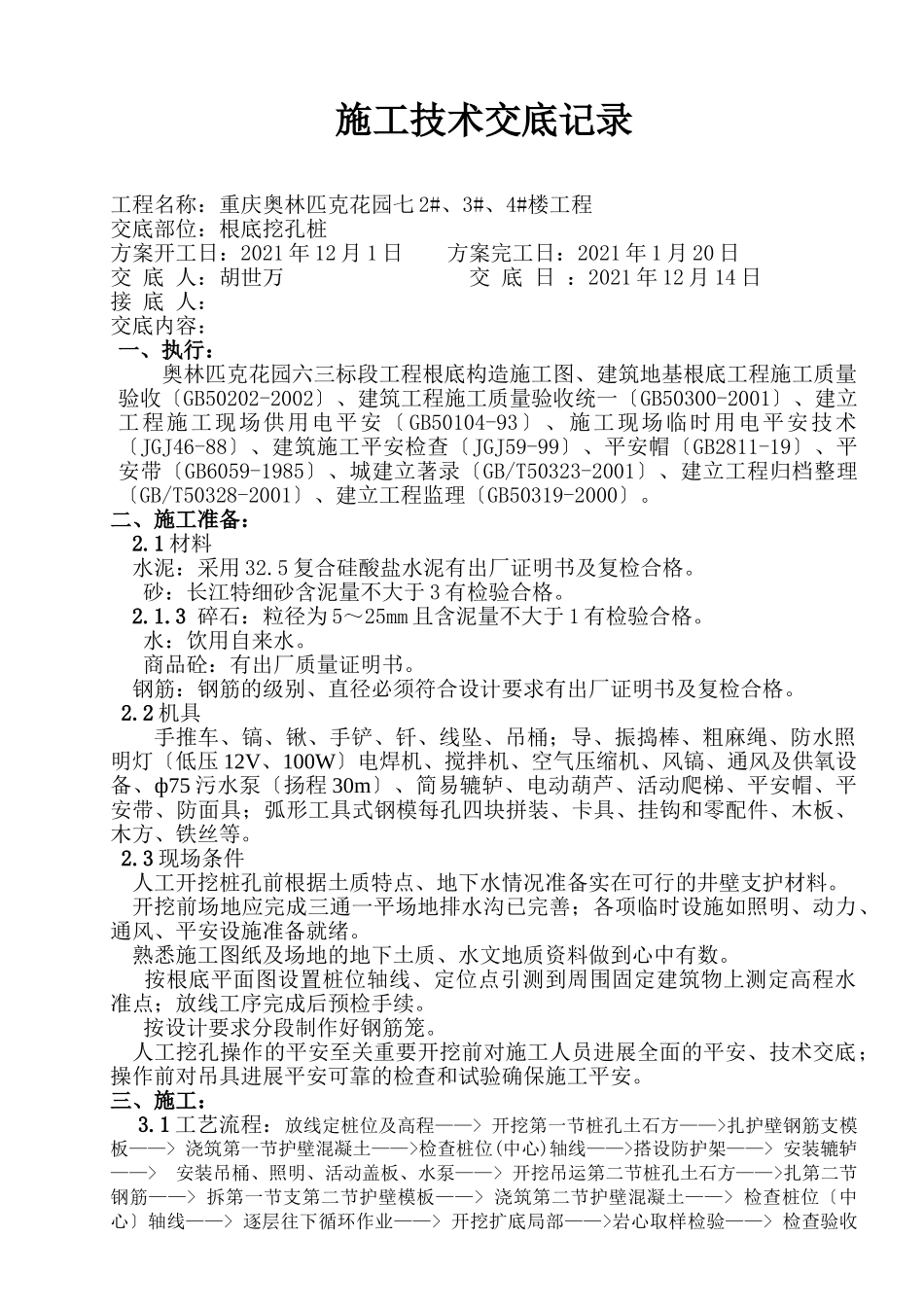

施工技术交底记录工程名称：重庆奥林匹克花园七2#、3#、4#楼工程交底部位：根底挖孔桩方案开工日：2021年12月1日方案完工日：2021年1月20日交底人：胡世万交底日：2021年12月14日接底人：交底内容：一、执行：奥林匹克花园六三标段工程根底构造施工图、建筑地基根底工程施工质量验收〔GB50202-2002〕、建筑工程施工质量验收统一〔GB50300-2001〕、建立工程施工现场供用电平安〔GB50104-93〕、施工现场临时用电平安技术〔JGJ46-88〕、建筑施工平安检查〔JGJ59-99〕、平安帽〔GB2811-19〕、平安带〔GB6059-1985〕、城建立著录〔GB/T50323-2001〕、建立工程归档整理〔GB/T50328-2001〕、建立工程监理〔GB50319-2000〕。二、施工准备：2.1材料水泥：采用32.5复合硅酸盐水泥有出厂证明书及复检合格。砂：长江特细砂含泥量不大于3有检验合格。2.1.3碎石：粒径为5～25mm且含泥量不大于1有检验合格。水：饮用自来水。商品砼：有出厂质量证明书。钢筋：钢筋的级别、直径必须符合设计要求有出厂证明书及复检合格。2.2机具手推车、镐、锹、手铲、钎、线坠、吊桶；导、振捣棒、粗麻绳、防水照明灯〔低压12V、100W〕电焊机、搅拌机、空气压缩机、风镐、通风及供氧设备、ф75污水泵〔扬程30m〕、简易辘轳、电动葫芦、活动爬梯、平安帽、平安带、防面具；弧形工具式钢模每孔四块拼装、卡具、挂钩和零配件、木板、木方、铁丝等。2.3现场条件人工开挖桩孔前根据土质特点、地下水情况准备实在可行的井壁支护材料。开挖前场地应完成三通一平场地排水沟已完善；各项临时设施如照明、动力、通风、平安设施准备就绪。熟悉施工图纸及场地的地下土质、水文地质资料做到心中有数。按根底平面图设置桩位轴线、定位点引测到周围固定建筑物上测定高程水准点；放线工序完成后预检手续。按设计要求分段制作好钢筋笼。人工挖孔操作的平安至关重要开挖前对施工人员进展全面的平安、技术交底；操作前对吊具进展平安可靠的检查和试验确保施工平安。三、施工：3.1工艺流程：放线定桩位及高程——>开挖第一节桩孔土石方——>扎护壁钢筋支模板——>浇筑第一节护壁混凝土——>检查桩位(中心)轴线——>搭设防护架——>安装辘轳——>安装吊桶、照明、活动盖板、水泵——>开挖吊运第二节桩孔土石方——>扎第二节钢筋——>拆第一节支第二节护壁模板——>浇筑第二节护壁混凝土——>检查桩位〔中心〕轴线——>逐层往下循环作业——>开挖扩底局部——>岩心取样检验——>检查验收——>吊放钢筋笼〔校正〕——>放混凝土导——>浇注桩身混凝土——>收面〔留舀水坑〕3.2放线定桩位及高程：在场地三通一平的根底上根据建筑物测量控制网的资料和根底平面布置图测定桩位轴线方格控制网和高程基准点。确定好桩位中心以中点为圆心以桩身半径加150mm为半径画圆周用M75水泥砂浆砌页岩砖上外表抹1：2水泥砂浆。桩位线定好做完砖井圈标识好轴线标高及孔中线经相关现场工程师代表复查办好手续后开挖。3.3开挖第一节桩孔土方：开挖桩孔应从上到下逐层进展先挖中间局部的土方然后扩及周边按图示要求有效地控制开挖桩孔的截面尺寸每节高度1m。3.4由于回填土石较多较大要防止桩孔壁坍方确保平安施工假设遇较大岩石那么采用风镐粉碎后再运出不能撬动埋入孔壁内的大岩石而让孔壁形成窟窿造成不平安隐患。3.5架设垂直运输架：第一节桩孔成孔以后即着手在桩孔上口架设垂直运输支架。本工程采用简易轱辘或电动葫芦要求搭设稳定、结实；安装照明、活动盖板、水泵和通风机。3.6井底照明必须用低压电源〔12V、100W〕、防水带罩的平安灯具。桩口上设围护栏搭防护架。3.7当桩孔为土质或松散泥岩时设钢筋砼护壁当桩孔为较实岩层时不设护壁；护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定也可以在每节模板的上下端各设一道圆弧形的、用钢筋做成的内钢圈作为内侧支撑防止内模因受涨而变形；模板上口留出高50mm宽150mm的混凝土浇筑口接口处应捣固实拆模强度要求到达1Mpa。。3.8砖井圈240mm厚高出地坪300mm既便于控制桩的几何尺寸又便于挡土、挡水。桩位中线、轴线和高程均应标定在砖井圈上口。3.9扎钢筋、浇筑护壁混凝土：桩孔护壁混凝土...
